TEST/PCB > ET-TEST 10P/OUT V3 |
||||||
|
||||||

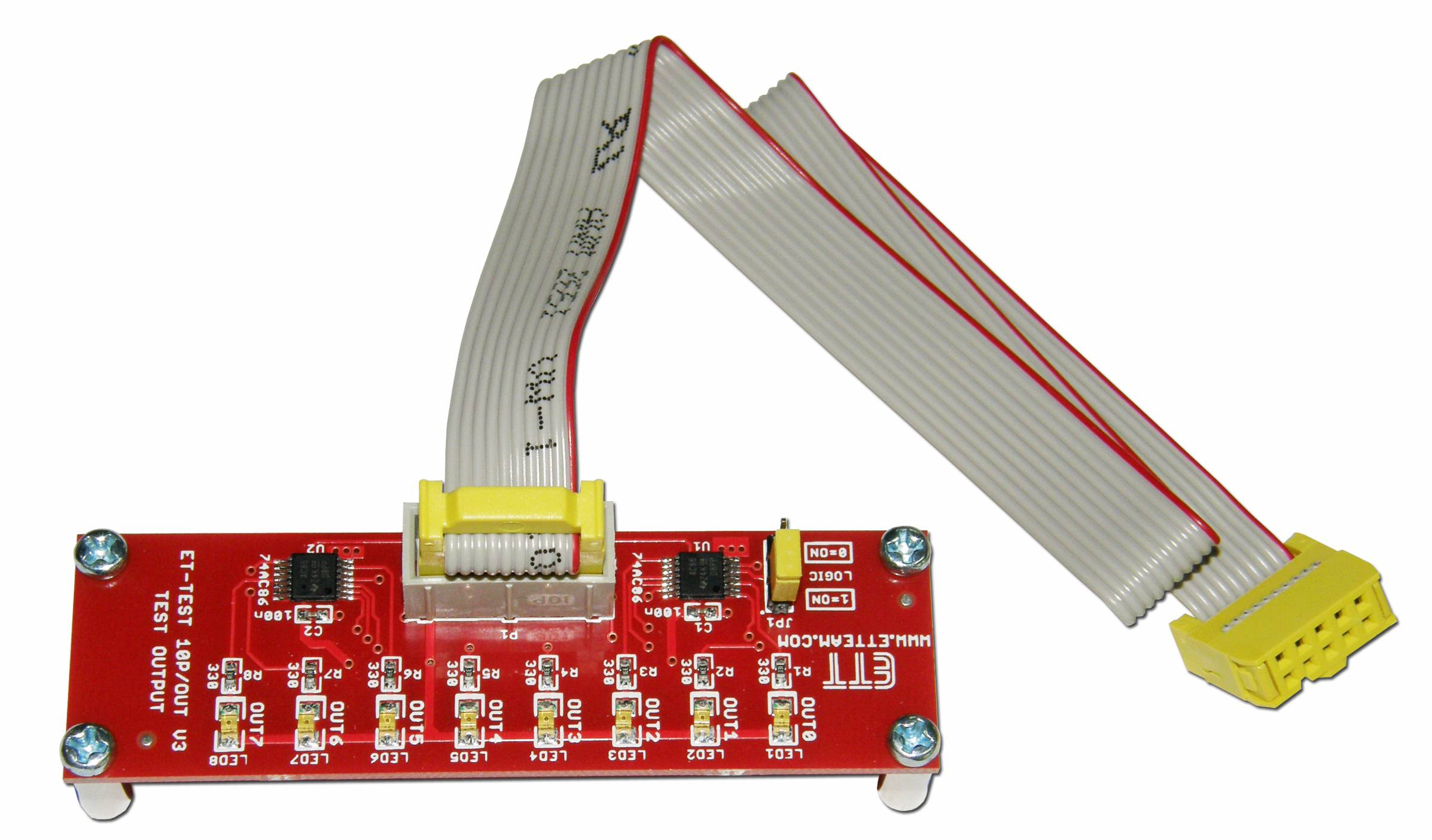

| เป็นบอร์ดแสดงผล OUTPUT LED 8 BIT ใช้สำหรับรับสัญญาณ OUTPUT จากพอร์ตไมโครคอนโทรลเลอร์ (MCU) | ||||||
| มาแสดงผลด้วย LED โดยสามารถใช้งานได้กับ MCU ที่ใช้ไฟเลี้ยง 3.3V-5V และยังสามารถกำหนด LOGIC | ||||||
| ที่รับเข้ามาทาง INPUT ได้ว่าจะให้ LED OUTPUT ติดหรือดับด้วย Logic ‘0’ หรือ ‘1’ | ||||||

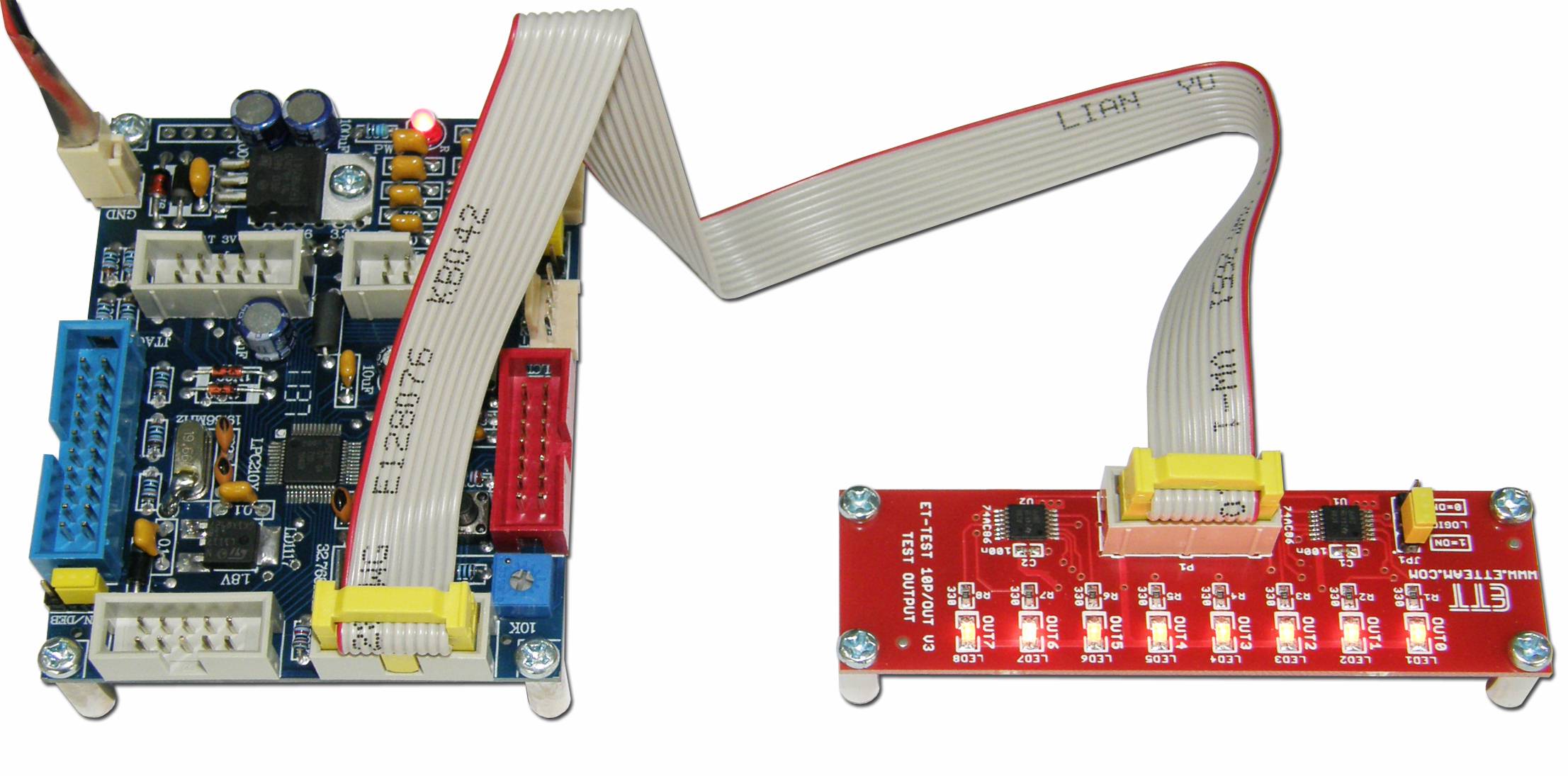

ต่อใช้งานเข้ากับ PORT ต่างๆ ของบอร์ดจาก อีทีที ที่เป็นขั้ว 10 PIN ET BUS I/O หรือ 10 PIN I2C IN/OUT เช่น |
||||||
| บอร์ด ET-BASE รุ่นต่างๆ, CP-JR ARM7 LPC2148, CP-JR ARM7 LPC2138, CP-PIC USB/4550 (ICD2), | ||||||

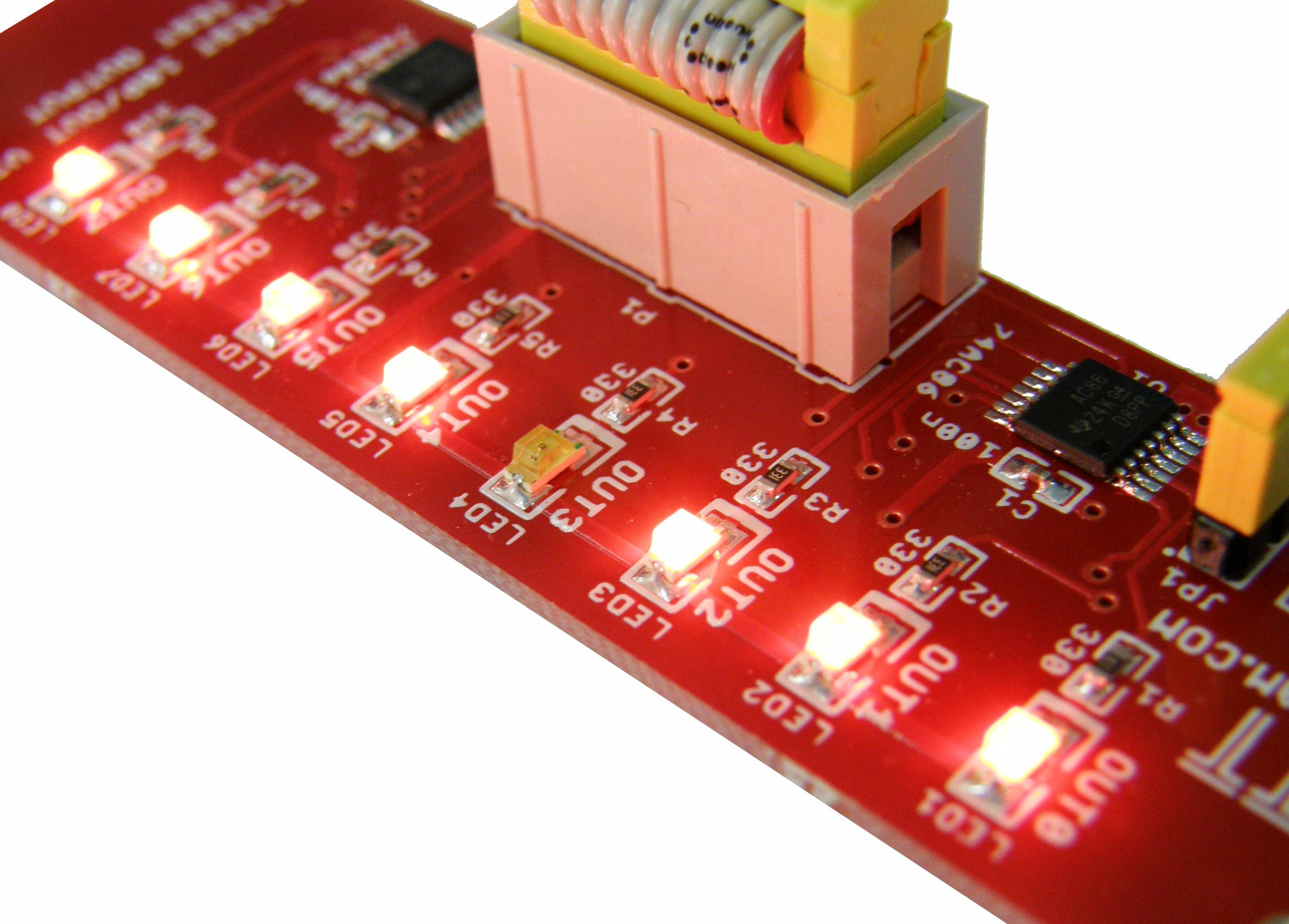

| โดยใช้ตัว LED แบบ SURFACE MOUNT เป็นส่วนแสดงผล OUTPUT | ||||||
| คุณสมบัติ | ||||||

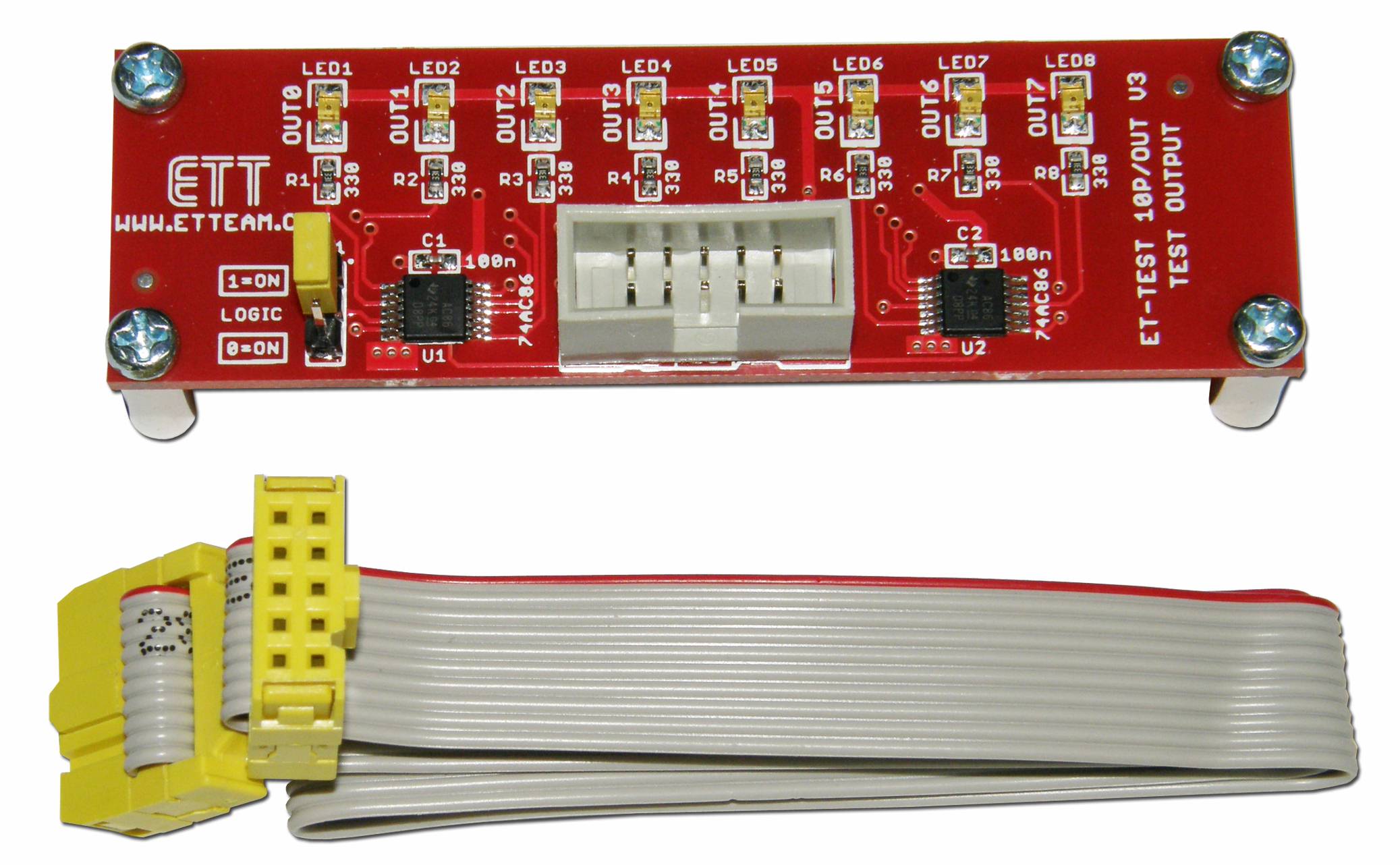

| • OUTPUT ใช้ LED SURFACE MOUNT 8 ตัว | ||||||
| • ต่อกับขั้ว 10PIN ET-BUS I/O | ||||||
| • ใช้งานได้กับ MCU ที่ใช้ไฟเลี้ยง 3.3V-5V | ||||||
| • สามารถกำหนด Logic ที่รับเข้ามาทาง INPUT ได้ว่าจะให้ LED OUTPUT ติด หรือ ดับ ด้วย Logic ‘0’ หรือ ‘1’ | ||||||
 |
||||||
 |
||||||
 |
||||||
หมายเหตุ |
||||||
| ในการใช้งาน ถ้าปล่อยลอย INPUT PIN ใดๆ ไว้ โดยไม่ได้ต่อเป็น Logic ‘0’ หรือ ‘1’ ไว้ จะส่งผลให้ LED OUTPUT | ||||||
| ที่อยู่ในตำแหน่งกับ PIN INPUT นั่นๆ มีสถานะไม่แน่นอน อาจจะกระพริบติดๆ ดับๆ ได้ | ||||||
| ชุด ET-GSM REMOTE I/O ประกอบด้วย | ||||||
| • บอร์ด ET-TEST 10P/OUT V3 | ||||||
| ดาวน์โหลด | ||||||
| 1. Catalog | ||||||
