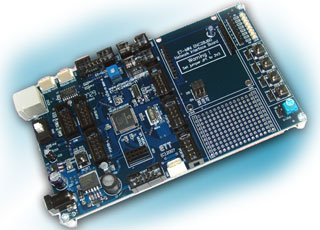

รูปที่ 1 ET-PIC24 Web V1


                ET-PIC24WEB V1 เป็นบอร์ดไมโครคอนโทรลเลอร์ในตระกูล PIC ของบริษัท MICROCHIP ใช้ไมโครคอนโทรลเลอร์ แบบ 16 BIT
            เบอร์ PIC24FJ128GA008 มาเป็น MCU ประจำบอร์ด
                    - ใช้ MCU เบอร์ PIC24FJ128GA008, ขนาด 80 PIN TQFP
                    - หน่วยความจำแบบ FLASH 128 KBYTE, SRAM 8 KBYTE
                    - ความเร็วในการประมวลผล 16 MIPS ที่ CLOCK 32 MHz
                    - RUN X’ TAL 8 MHz สามารถตั้งให้ RUN ได้ 32 MHz
                    - ทำงานที่แรงดัน 2.0 V ถึง 3.3V
                    - I/O PORT 70 BIT, A TO D ขนาด 10 BIT 16 CH
                    - 14 PIN LCD PORT แบบ CHARACTER TYPE
                    - RJ11 (ICD2) ใช้ DOWNLOAD โปรแกรมเข้าตัว MCU ด้วยชุด ET-PGM PIC USB V1 หรือ V1 PLUS พร้อม SW เลือกการทำงาน
                    - RS232 PORT 2 ช่อง แบบขั้ว 4 PIN ETT (ICL3232)
                    - พร้อมวงจรทดลองการทำงาน
                        > วงจรต่อทดลอง LED 8 จุด
                        > วงจรต่อทดลอง SW 4 ชุด
                        > วงจรต่อทดลอง VR ปรับค่า 1 ชุด
                    - จุดเชื่อมต่อกับโมดูล ET-MINI ENC28J60 ใช้ต่อ ETHERNET
                    - จุดเชื่อมต่อ EEPROM ET-25LC256
                    - ขั้ว 10 PIN ET BUS I/O 9 ชุด
                    - POWER SUPPLY ON BOARD 2 ชุด 3.3V ใช้ LM2575-3.3 และ 5V ใช้ AP1117-5.0
                    - ใช้ POWER SUPPLY DC 7 - 12 VDC
                    - ขนาด PCB SIZE 15.3 x 9 cm.
                    - ชุด ET-PIC24WEB V1 ... ประกอบด้วย บอร์ด ET-PIC24WEB V1

        (*** ชุดสายต่อ ET-FF WR 22 ใช้ต่อวงจร LED,SW,VR ในการทดลองเป็น OPTION ซื้อเพิ่มเติมจากในชุด ในกรณีที่ยังไม่มี ราคา 60.- )

    หมายเหตุ ราคายังไม่รวมภาษีมูลค่าเพิ่ม บริษัทขอสงวนสิทธิ์ในการเปลี่ยนแปลงรายละเอียดและราคาสินค้าโดยไม่แจ้งให้ทราบล่วงหน้า
