[ บทความ : วงจรของบอร์ด ET-V3.5 ]

สำหรับใครที่สนใจออกแบบ single board สำหรับ Z80 ก็สามารถศึกษาตัวอย่าง ได้จาก วงจรของบอร์ด ET-V3.5 รุ่น New Power ซึ่งมีรายละเอียดดังนี้

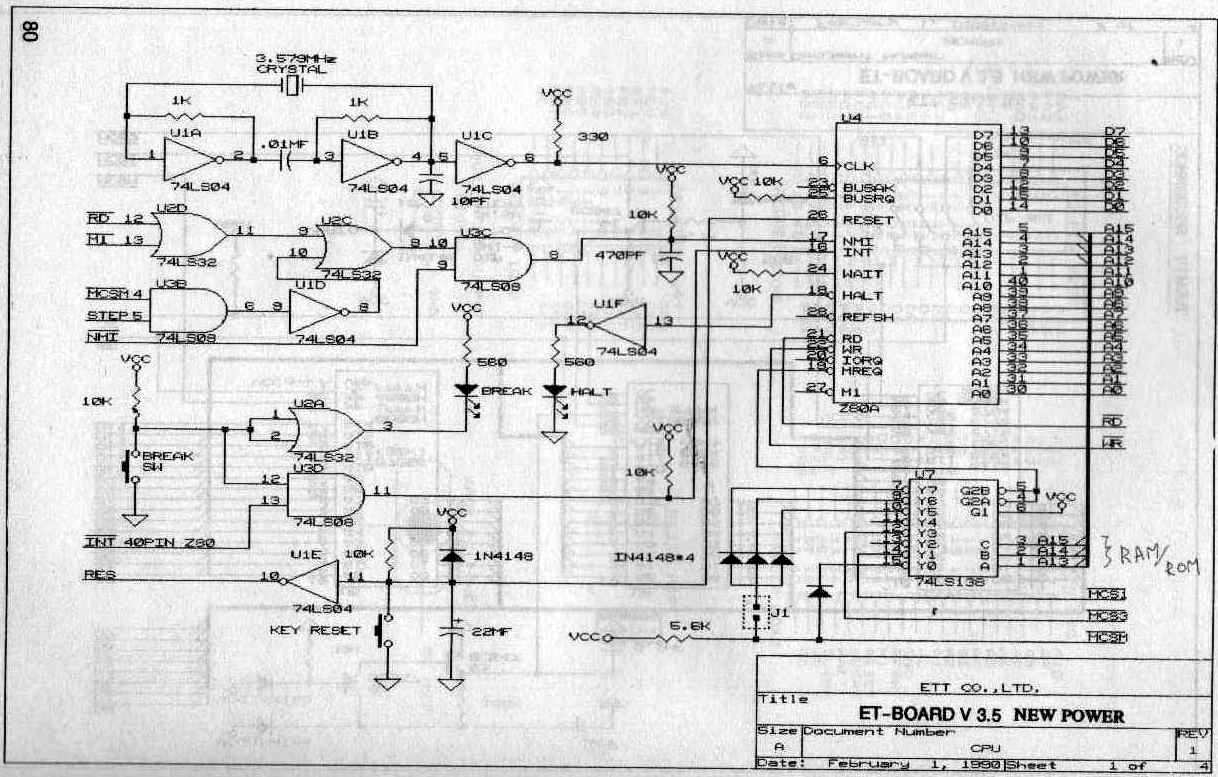

ดูภาพวงจรขนาดใหญ่ : 121KB , โหลดแบบไฟล์ PDF : 734KB

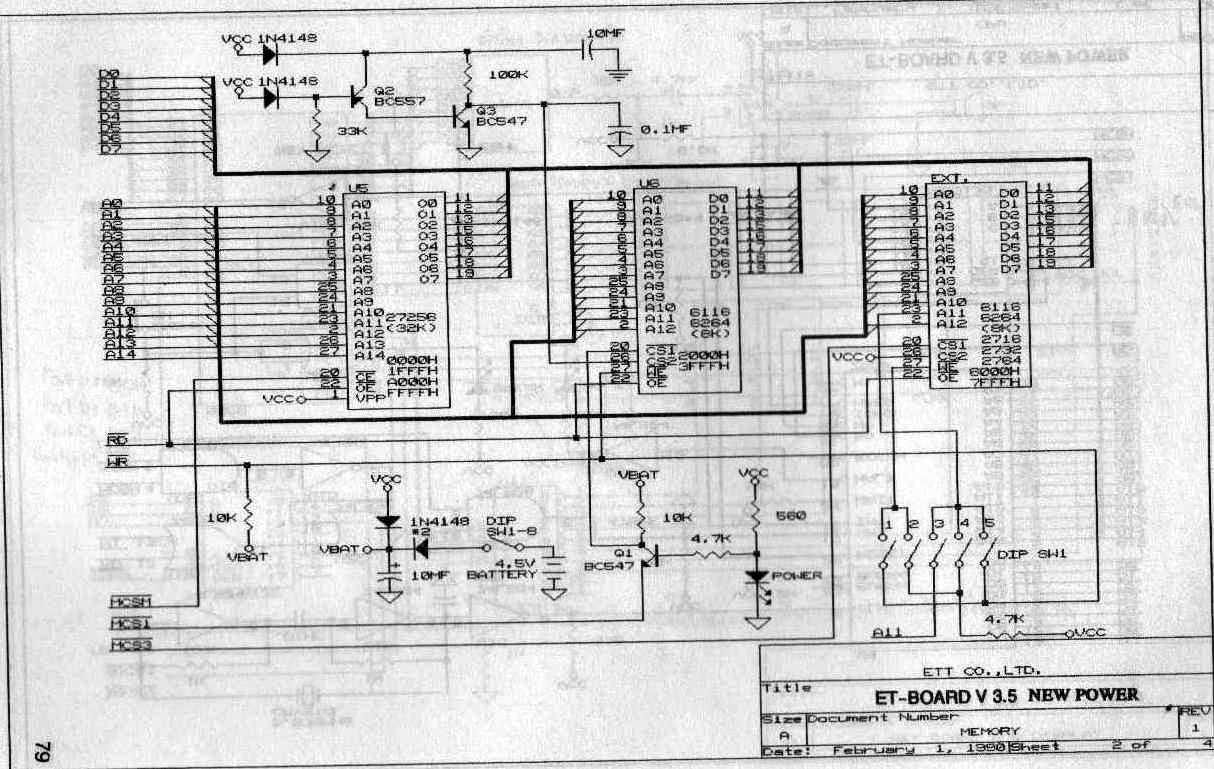

ดูภาพวงจรขนาดใหญ่ : 120KB , โหลดแบบไฟล์ PDF : 717KB

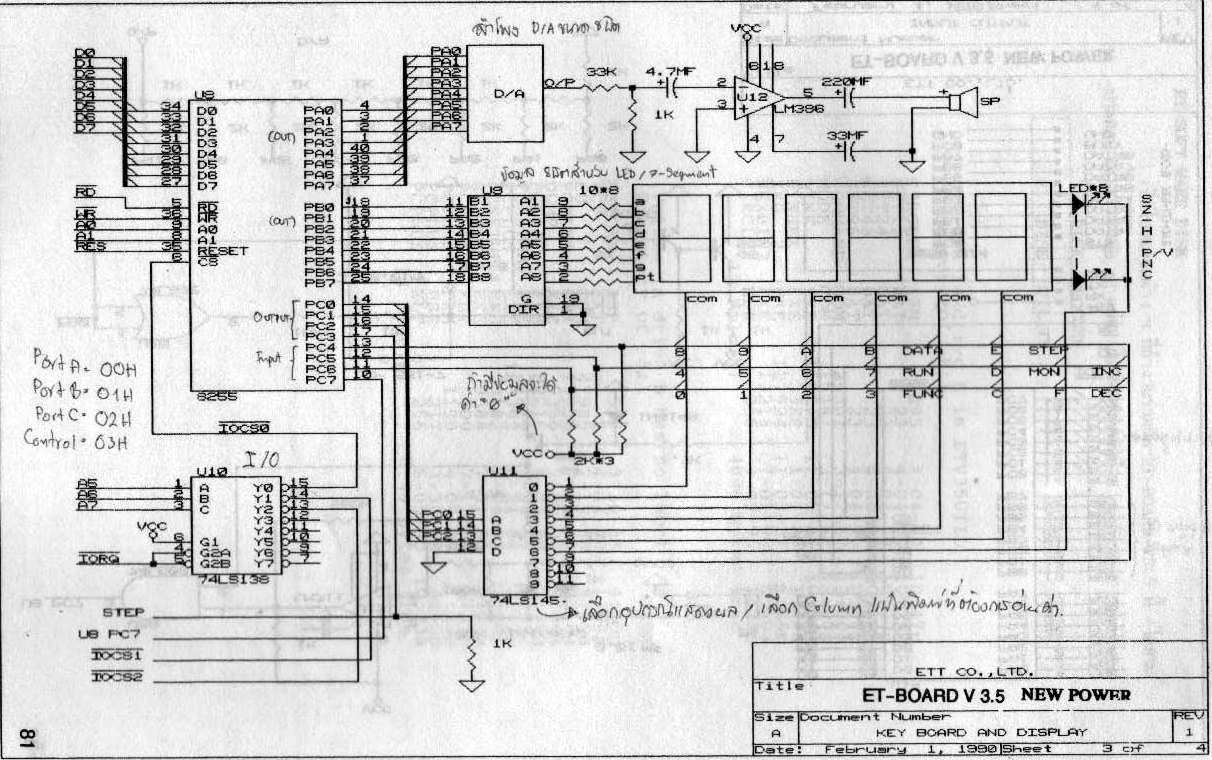

ดูภาพวงจรขนาดใหญ่ : 139KB , โหลดแบบไฟล์ PDF : 773KB
