| ET-GPS START KIT (P-ET-A-00452) [2,590.- ยังไม่รวม Vat] |
| |
| |
|
| |

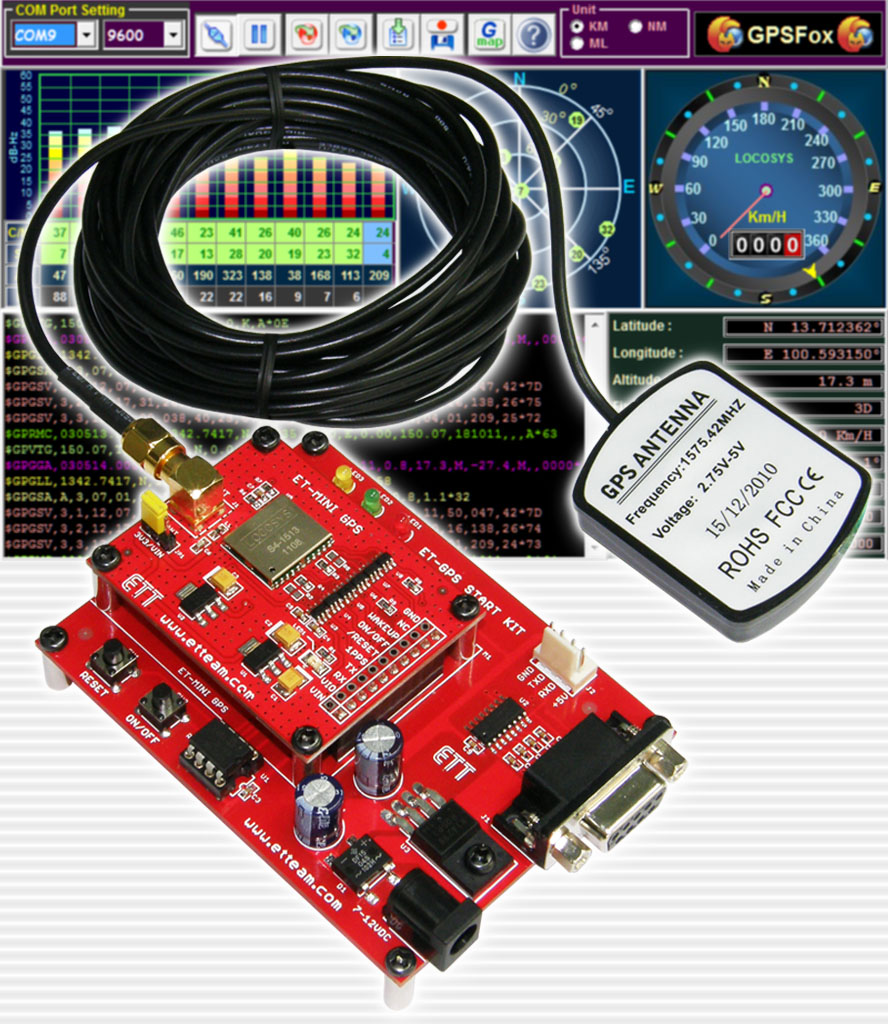

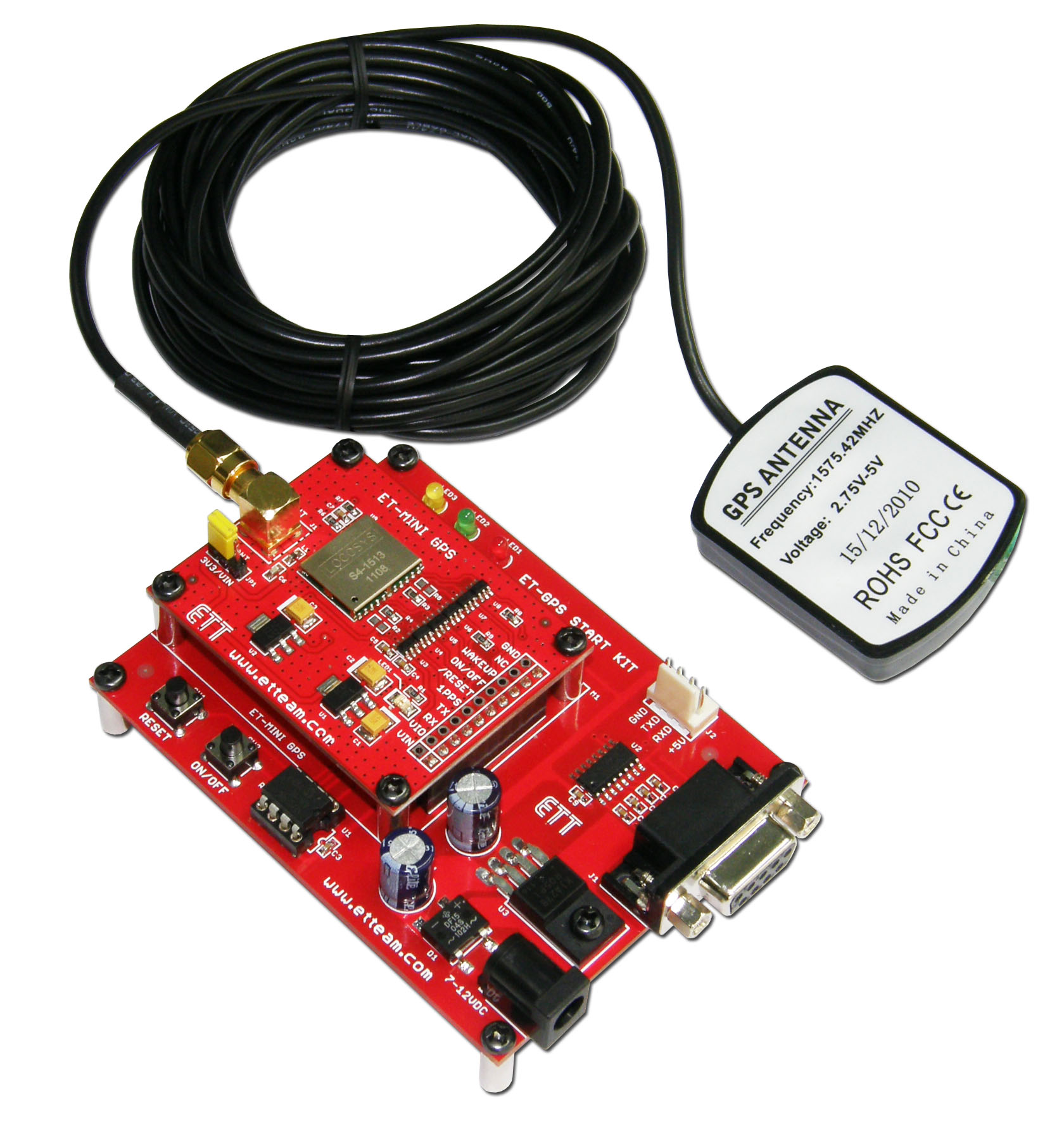

ET-GPS START KIT ... เป็นบอร์ดสำเร็จใช้ในการรับสัญญาณ GPS ในการกำหนดตำแหน่งบนโลก จากดาวเทียม ที่โคจรอยู่รอบโลก โดยเป็นบอร์ดสำเร็จพร้อมใช้งาน โดยประกอบด้วยบอร์ด START KIT, ET-MINI GPS และ GPS ANTENNA ผู้ใช้สามารถนำไปต่อใช้งานได้โดยสะดวกกับบอร์ดควบคุมต่างๆ นำไปประยุกต์ใช้งานต่างๆ เช่น ค่าพิกัดต่างๆ ตำแหน่ง บนพื้นโลก หรือ นำไปเป็นค่ามาตรฐาน ให้กับระบบต่างๆ ที่ต้องการใช้ค่าเวลาที่เที่ยงตรง ฯลฯ
ตัว ET-GPS START KIT ในส่วนของ GPS MODULE ใช้ CHIPSET ยอดนิยม รุ่น SiRF Star IV ที่มีภาครับ สัญญาณที่ไว ช่วยจับสัญญาณ ดาวเทียมได้รวดเร็วยิ่งขึ้น |
| |
|
| |
|
| |
|
| คุณสมบัติ |
1. |
ในส่วน ET-MINI GPS ที่อยู่บนบอร์ด เลือกใช้ MODULE GPS ของบริษัท LOCOSYS รุ่น S4-1513 ใช้
CHIPSET SiRF Star IV |
2. |
รองรับช่องสัญญาณของ GPS ได้ 48 ช่อง ทำให้ช่วยจับสัญญาณดาวเทียมได้รวดเร็วขึ้น |
| 3. |
ตัว MODULE GPS มีส่วนของ ACTIVE JAMMER REMOVER |
| 4. |
รองรับโปรโตคอล NMEA0183 VER 3.0 |
5. |
3 LED แสดงสถานะ 1PPS, WAKEUP, PWR |
6. |
2 SW RESET, ON/OFF |
7. |
พร้อม GPS ANTENNA GPS-GAA1575A แบบ ACTIVE ANTENNA เป็นแบบ MAGNETIC MOUNT ความยาว 5 เมตร |
8. |
การติดต่อสื่อสาร RS232 9600 bps, 8 DATA, NO PARITY, 1 STOP BIT (ค่าเริ่มต้น) |
9. |
จุดต่อสัญญาณ RS232 ขั้ว DB9 PIN ตัวเมีย และขั้ว 4 PIN WAFER (2.54 mm.) มาตรฐาน อีทีที สำหรับเชื่อมต่อกับอุปกรณ์คอมพิวเตอร์ หรือต่อกับบอร์ดควบคุมต่างๆ |
10. |
POWER SUPPLY 7-12V จ่ายไฟให้กับบอร์ด เป็นแบบขั้ว MAIL JACK 2.5 mm. ใช้ได้ทั้งไฟแบบ AC หรือ DC (สามารถใช้กับ ET-SWITCHING ADAPTER 12V 0.5A TYPE J (OPTION) (A-AP-A-00057) ราคา * 170.-) |
11. |
ขนาด PCB 9.15 x 6.85 cm. |
| |
|
| |
 |
| |
|
| |
 |
| |
|
| ในชุดประกอบด้วย |
1. |

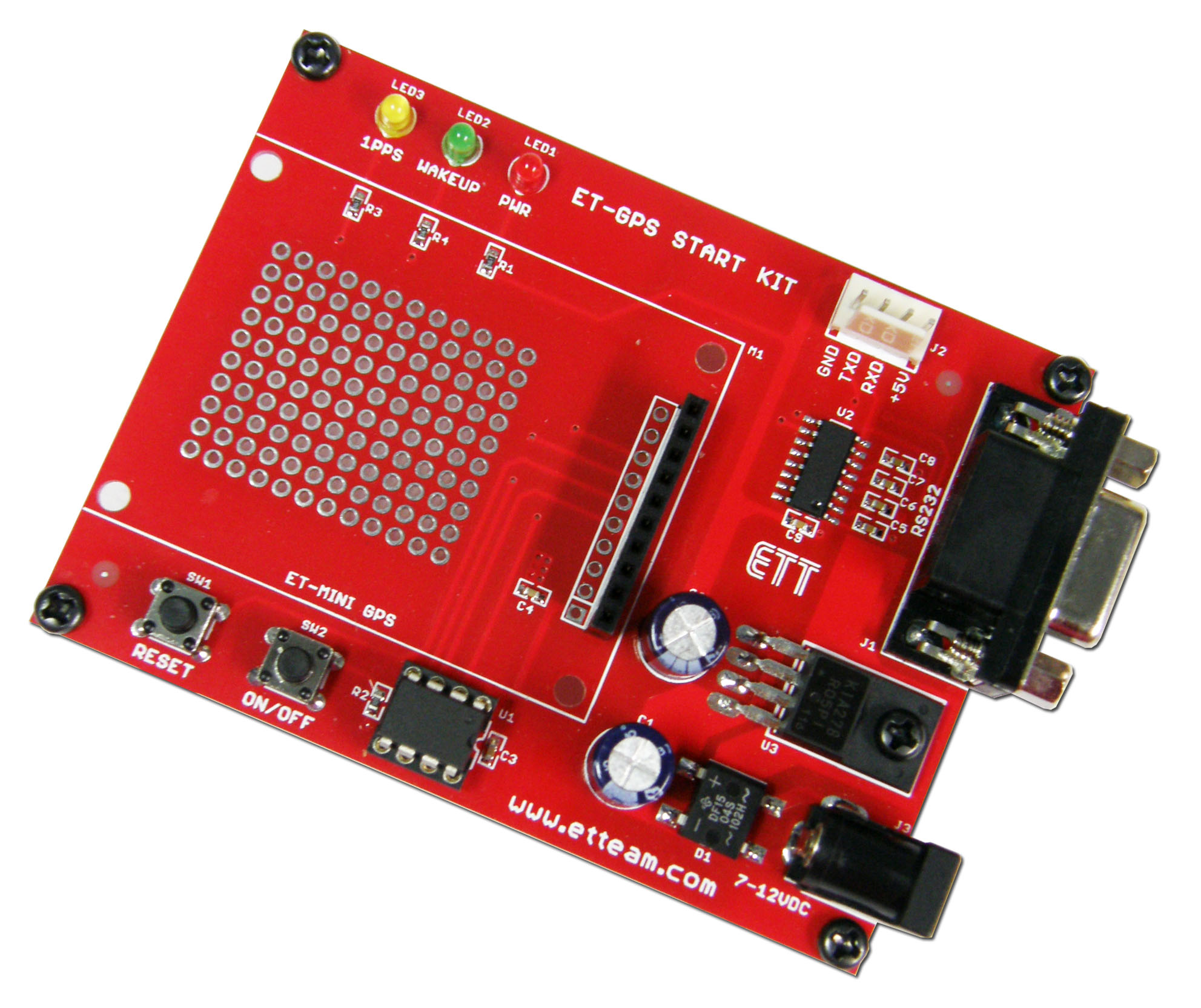

บอร์ด ET-GPS START KIT |
2. |
บอร์ด ET-MINI GPS |
| 3. |
GPS ANTENNA |
| 4. |
สาย RS232 DB9 PIN |
| 5. |
สาย RS232 แบบ 4 PIN หัวท้าย |
| 6. |
CD-ROM คู่มือการใช้งานและตัวโปรแกรมเสริม |
| |
|
| |
 |
| |
|
