| ET-GSM SIM900B (P-ET-A-00435) [3,050.00 .- ยังไม่รวม Vat] |
| |
| |
|
| |

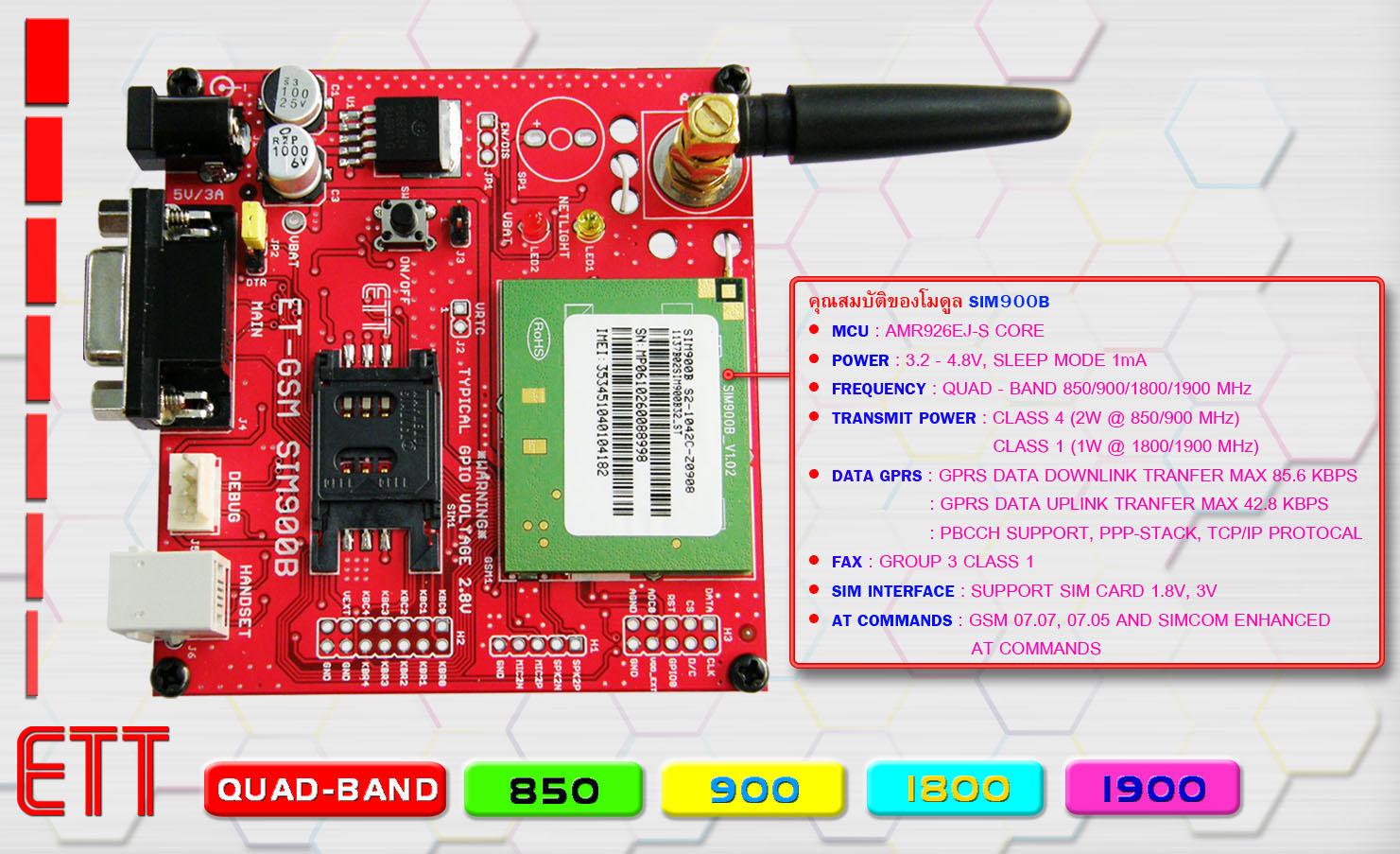

ET-GSM SIM900B เป็นอีกบอร์ดหนึ่งของตัวโมดูลโทรศัพท์ โดยในรุ่นนี้ใช้โมดูลโทรศัพท์ รุ่น SIM900B ของบริษัท SIMCOM รองรับความถี่โทรศัพท์มือถือ QUAD-BAND คือ 850 / 900 / 1800 / 1900 MHz สามารถรองรับระบบ ของ ผู้ให้บริการทั้ง TRUE, DTAC, AIS
ติดต่อสั่งงานกับโมดูลโทรศัพท์ทาง PORT RS232 ในรูปแบบของ AT COMMAND โดยบนบอร์ดจะมีส่วนขั้วต่อข้อมูล, POWER SUPPLY, ขั้วต่อ RS232 ทั้งในแบบ DB 9PIN
สำหรับต่อใช้งาน และในแบบ 4 PIN สำหรับต่อ DEBUG สามารถนำไปประยุกต์ใช้งานต่างๆ ได้มากมาย เช่น ส่ง SMS แจ้งเตือนกันขโมยรถยนต์, ระบบตู้เติมเงินมือถือ, ส่งข้อมมูลจากระบบ GPS ของรถยนต์ ฯลฯ |
| |
|
| |
|
| |
 |
| |
|
| |
|
| คุณสมบัติของโมดูล SIM900B |
1. |
MCU : AMR926EJ-S CORE |
2. |
POWER : 3.2 - 4.8V, SLEEP MODE 1mA |
| 3. |
FREQUENCY : QUAD - BAND 850/900/1800/1900 MHz |
| 4. |
TRANSMIT POWER |
| |
CLASS 4 (2W @ 850/900 MHz) |
| |
CLASS 1 (1W @ 1800/1900 MHz) |
| 5. |
DATA GPRS |
| |
GPRS DATA DOWNLINK TRANFER MAX 85.6 KBPS |
| |
GPRS DATA UPLINK TRANFER MAX 42.8 KBPS |
| |
PBCCH SUPPORT, PPP-STACK, TCP/IP PROTOCAL |
| 6. |
FAX : GROUP 3 CLASS 1 |
| 7. |
SIM INTERFACE : SUPPORT SIM CARD 1.8V, 3V |
| 8. |
AT COMMANDS : GSM 07.07, 07.05 AND SIMCOM ENHANCED AT COMMANDS |
| |
|
| คุณสมบัติของ ET-GSM SIM900B |
1. |
รองรับโมดูล SIM900B |
2. |
มี SW กดสั่ง เปิด - ปิด การทำงานของโมดูลภายในบอร์ด |
| 3. |
มี SOCKET SIM รองรับ SIM CARD พร้อมในส่วนวงจร ESD กัน SIM เสียหาย |
| 4. |
มีวงจร REGULATE จำนวน 2 วงจร ใช้งานกับ DC ADAPTER ตั้งแต่ +5VDC ขึ้นไป |
| |
- ใช้วงจร IC REGULATE ขนาด 4.2V/3A สำหรับจ่ายให้กับโมดูล SIM900B ได้อย่างเพียงพอ
สามารถใช้กับ GSM900 แบบ 2 WATT ได้อย่างไม่เกิดปัญหา |
| |
- มีวงจร REGULATE ขนาด 2.8V/150mA สำหรับจ่ายให้กับวงจรแปลงระดับสัญญาณโลจิก |
| 5. |
มี LINE DRIVER แปลงสัญญาณจาก SIM900B ให้เป็น RS232 ครบทุกเส้นสัญญาณ รวมทั้งสายสัญญาณในการทำ DEBUG |
| 6. |
มี LED แสดงสถานะการทำงานของโมดูล การเชื่อมต่อกับ NETWORK, สถานะ POWER ON / POWER OFF |
| 7. |
มีขั้วต่อ HAND SET (คือชุดปากพูด และหูฟังของโทรศัพท์บ้าน) แบบ RJ11 ใช้สำหรับพูดคุย โทรออก และรับเสียง |
| 8. |
มีจุดต่อสัญญาณอื่นๆ ที่เหลือจากโมดูล เช่น KEY BOARD, DISPLAY,GPIO, PWM, ADC |
| 9. |
POWER SUPPLY 5V - 12VDC (ส่วนกระแสขึ้นอยู่กับการใช้งานว่าอยู่ใกล้ หรือไกล จากสถานีรับส่ง และระบบของผู้ให้บริการ) แนะนำใช้ ET-SWITCHING ADAPTER 5V/1.2A TYPE J ราคา * 170.- สำหรับใช้งานทั่วๆ ไป |
| 10. |
ขนาด PCB 8.00 X 8.50 cm. |
| 11. |
ในชุด ET-REMOTE MP3 V2 ประกอบด้วย ... |
| |
1. บอร์ดโมดูล SIM900B |
| |
2.
สาย RS232 9 PIN หัวท้ายต่อกับ PC |
| |
3. แผ่น CD-ROM คู่มือการใช้งาน พร้อมตัวอย่างการใช้งาน |
| |
4. ANTENNA L-TYPE |
| |
5. RF CABLE |
| |
|
| |
|
