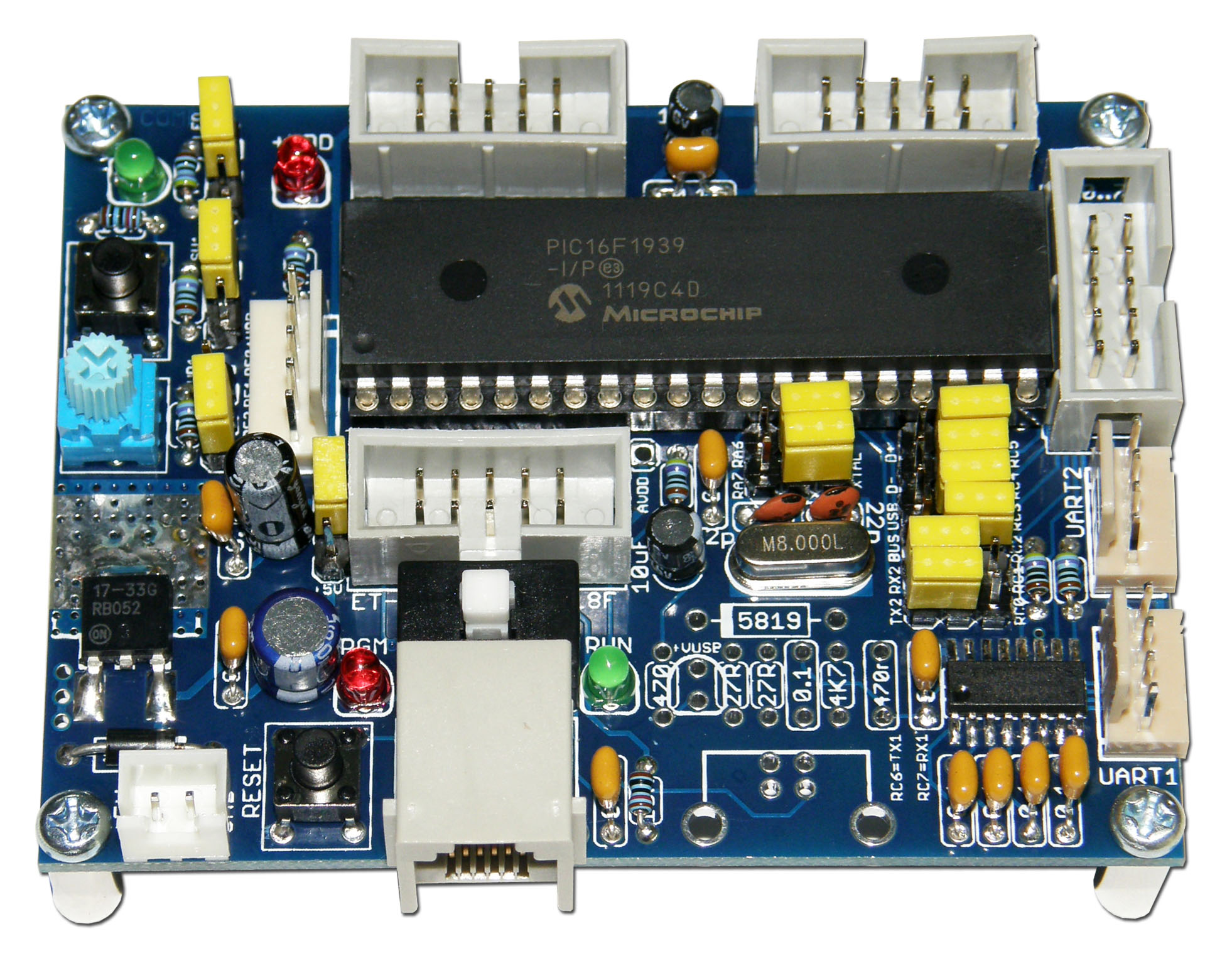

| ET-BASE PIC40/1939 (ICSP) (P-ET-A-00467) [520.- ยังไม่รวม Vat] |
| |
| |
|
| |
บอร์ด PIC รุ่นใหม่จาก อีทีที ราคาประหยัดใช้งานกับเครื่องโปรแกรม ET-PGM PIC USB V1/V1 PLUS, ET-PGM PIC USB V2, ET-ICDX V1,
ET-PGM PIC PK3 / PK3 PLUS ต่อกับ PORT USB ของเครื่อง พีซี โปรแกรมผ่านเข้ามายังบอร์ด ทางขั้ว RJ11 (ICSP) โดยรุ่นนี้ใช้ MCU เบอร์ PIC16F1939 |
| |
|
| |
|
| |
|
| คุณสมบัติ |
1. |
MCU เบอร์ PIC16F1939, RUN 32 MHz, 16K WORD FLASH / 256 BYTE EEPROM / 1024 BYTE SRAM, 36 GPIO, 10 BIT A/D, 1 CH EUART,
สามารถใช้เครื่องโปรแกรม PIC USB ของ อีทีที ได้ทุกรุ่นในการ PROGRAM หรือ PICKIT2, PICKIT3, ICD2, ICD3 |
2. |
มี CRYSTAL บนบอร์ด 8.00 MHz (โดย MCU จะใช้วงจร PLL คูณความถี่ขึ้นไปมากกว่า 8.00 MHz ในการ RUN) พร้อม JUMPER ตัดต่อเมื่อไม่ต้องการใช้งาน |
| 3. |
มีวงจร LINE DRIVER สำหรับ PORT อนุกรม UART แบบ RS232 จำนวน 2 ช่อง แบบ 4 PIN มาตรฐาน อีทีที |
| |
- 1 ช่อง สำหรับ HARDWARE UART1 โดยใช้ PIN RC6 (TX1) และ RC7 (RX2) มาตรฐาน PIC ทุก MCU จะมี PORT นี้ |
| |
- 1 ช่อง สำหรับ SOFTWARE UART โดยใช้ PIN RC0 (TX2) และ RC1 (RX2) พร้อม JUMPER สำหรับเลือกใช้งานเป็น PORT อิสระ |
| |
- 1 ช่อง สำหรับ HARDWARE UART2 (จะมีใน MCU PIC18F46K22 และ K80) แบบ TTL LEVEL สำหรับประยุกต์ใช้งานอิสระทั่วไป |
| 4. |
มีขั้วต่อ ICSP มาตรฐาน ICSP แบบ RJ11 สำหรับการโปรแกรม หรือ DEBUGGER สามารถใช้งานกับ ICD2 / ICD3, PICKIT2, PICKIT3 หรือเครื่องโปรแกรม
PIC USB ของ อีทีที ได้ |
| 5. |
มี SW. สำหรับสลับสัญญาณระหว่าง PROGRAM / DEBUG และใช้งาน RUN ปกติ พร้อม LED แสดงโหมดการทำงานของบอร์ด |
| 6. |
ขั้วต่อ I/O ใช้งาน แบบ 10PIN ETT 4 ชุด และ HEADER CPA-5 อีก 1 ชุด
1 SW. RESET, 1 VR ทดสอบ A/D, 1 SW. TEST INPUT, 1 LED TEST OUTPUT |
| 7. |
REGULATE 3.3V/1A ON BOARD พร้อม JUMPER สำหรับเลือกแหล่งจ่ายไฟเลี้ยงให้ MCU ว่าจะเป็น 5VDC หรือ 3.3VDC |
| 8. |
POWER SUPPLY สำหรับบอร์ด +5VDC ขั้วแบบ TYPE B สามรถใช้กับชุด ET-SWITCHING ADAPTER 5V 1.2A TYPE B (A-AP-A-00079) ราคา * 170.- ได้ |
| 9. |
ในชุดประกอบด้วย |
| |
1. บอร์ด ET-BASE PIC40 |
| |
2. CD-ROM คู่มือโปรแกรม |
| |
|
| |
|
