PIC > ET-PIC STAMP 18F87K22 (ICSP)

ET-PIC STAMP 18F87K22 (ICSP) (P-ET-A-00487) [795.- ยังไม่รวม Vat]

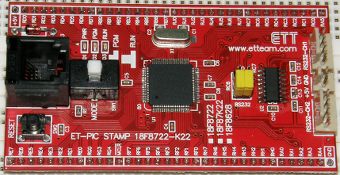

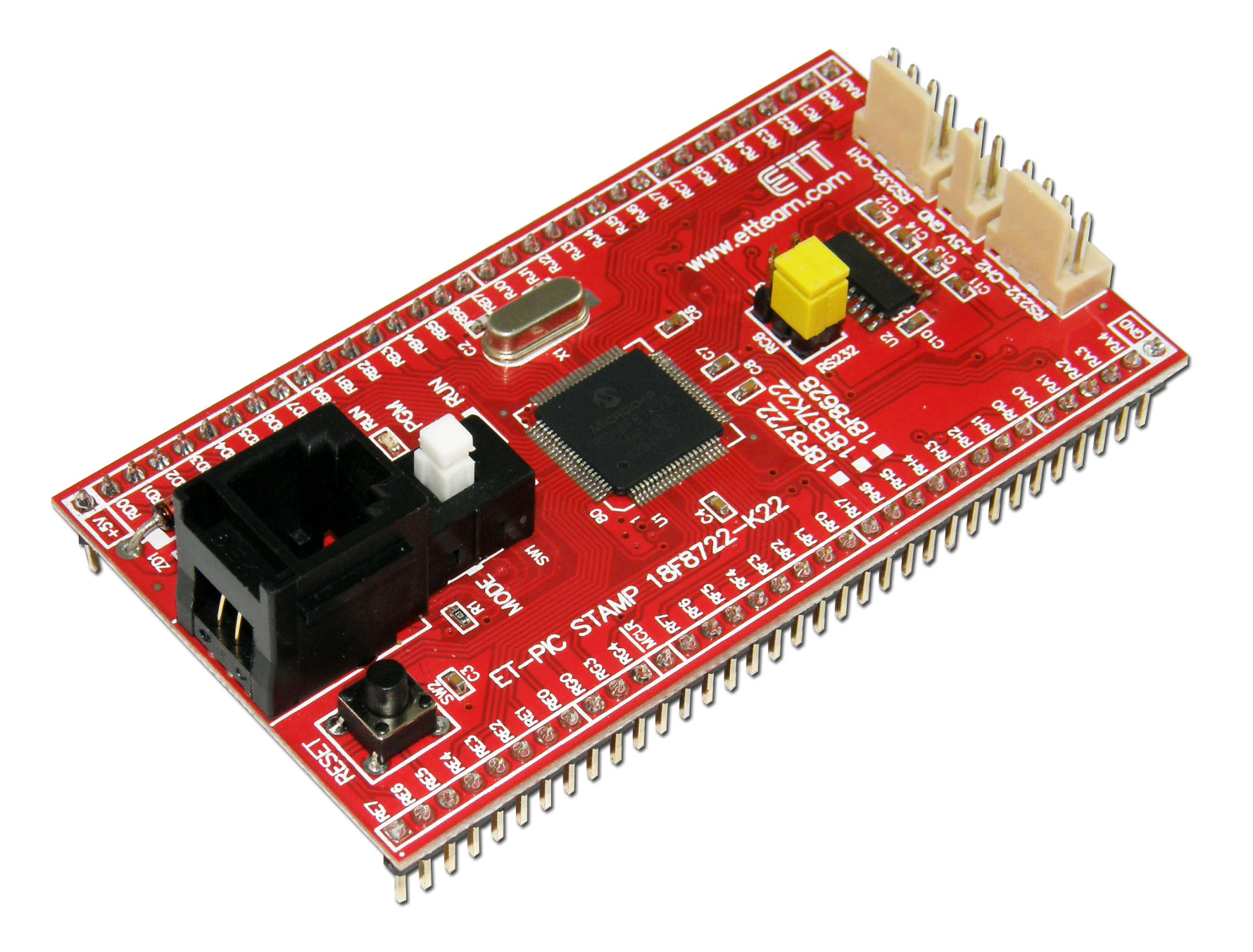

เป็นบอร์ดไมโครคอนโทรลเลอร์ในตระกูล PIC18F87K22 ของทาง บริษัท MICROCHIP แบบ 80PINTQFP

ตัวบอร์ดได้ออกแบบ I/O ของตัว MCU ไปยังขา CONNECTOR ในลักษณะแบบ DIP เพื่อให้ผู้ใช้ง่ายต่อการนำไปประยุกต์

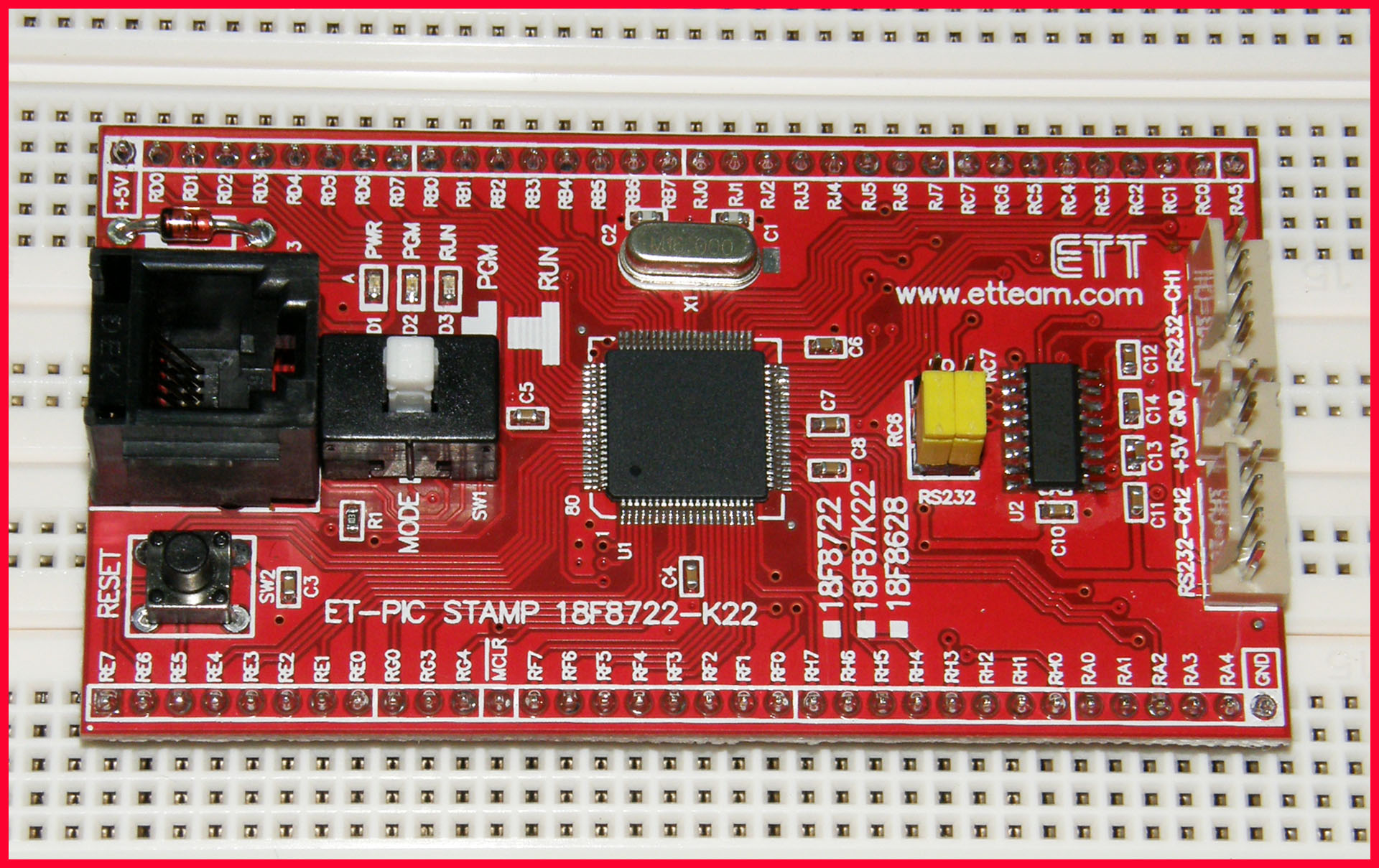

ใช้งาน หรือใช้ต่อทดลองกับ PROJECT BOARD ได้โดยง่าย พร้อมขั้วต่อ RS232 ที่ผ่าน LINE DRIVER แล้วให้อีก 2 ช่อง

รวมทั้งขั้วต่อไฟเลี้ยง +5V และในการ DOWNLOAD โปรแกรมเข้ามายังบอร์ดผ่านทางขั้วต่อ RJ11 โดยใช้เครื่องโปรแกรม

ET-PGM PIC USB PK3, PK3 PLUS ของทาง ETT หรือ PICKIT3 หรือ ICD3 ของทาง MICROCHIP

คุณสมบัติของ MCU 18F87K22

• MCU ทำงานในย่าน 1.8V-5.5VDC; 80 PIN TQFP

• ความถี่ในการทำงานสูงสุด 64 MHz

• FLASH PROGRAMMER 128 KBYTE; EEPROM 1024 BYTE; RAM 4 KBYTE

• มี I/O = 69 PIN, ADC 12 BIT 24 CH, I2C หรือ SPI = 2 CH

• มี UART = 2 CH, PWM = 7 CH (CCP) และ 3 CH (ECCP)

• มี TIMER 8 BIT = 6 TIMER และ TIMER 16 BIT = 5 TIMER

คุณสมบัติของบอร์ด ET-PIC STAMP 18F87K22

• โปรแกรม DOWNLOAD ผ่านขั้วต่อ RJ11 ด้วยเครื่องโปรแกรมภายนอก เช่น ET-PGM PIC PK3, PK3 PLUS หรือ PICKIT3, ICD3

• มีขั้วต่อ RS232 แบบ 4 PIN ETT ที่ผ่าน LINE DRIVER แล้ว จำนวน 2 CH

• ตัวบอร์ดใช้ X’ TAL 16 MHz สามารถใช้ PLL ในตัว MCU เพิ่มความถี่ใช้งานได้สูงสุด 64 MHz

• ขั้วต่อของบอร์ดออกแบบเป็น PIN HEADER ระยะห่างของขา 2.54 mm. ด้านละ 34 PIN 2 ด้าน (รวมเป็น 68 PIN)

• POWER SUPPLY 5VDC แบบ 2PIN POWER INPUT (สามารถใช้ชุด ET-SWITCHING ADAPTER 5V/2A TYPE H

(A-AP-A-00094) ราคา * 190.- เป็น OPTION ซื้อเพิ่ม)้

• ขนาด PCB 8.8 x 4.8 cm.

• ชุด ET-PIC STAMP 18F87K22 ... ประกอบด้วย

1) บอร์ด ET-PIC STAMP 18F87K22

ดาวน์โหลด

1. คู่มือ

2. Catalog

3. Manual

* ราคาสินค้ายังไม่ได้รวมภาษีมูลค่าเพิ่ม
* บริษัทขอสงวนสิทธิ์ในการเปลี่ยนแปลงรายละเอียดและราคาสินค้าโดยไม่แจ้งให้ทราบล่วงหน้า
