LCD/Keyboard > ET-TOUCH PAD 4x4 V2



    ET-TOUCH PAD 4x4 V2 (P-ET-A-00516) [ 480.- ยังไม่รวม Vat]

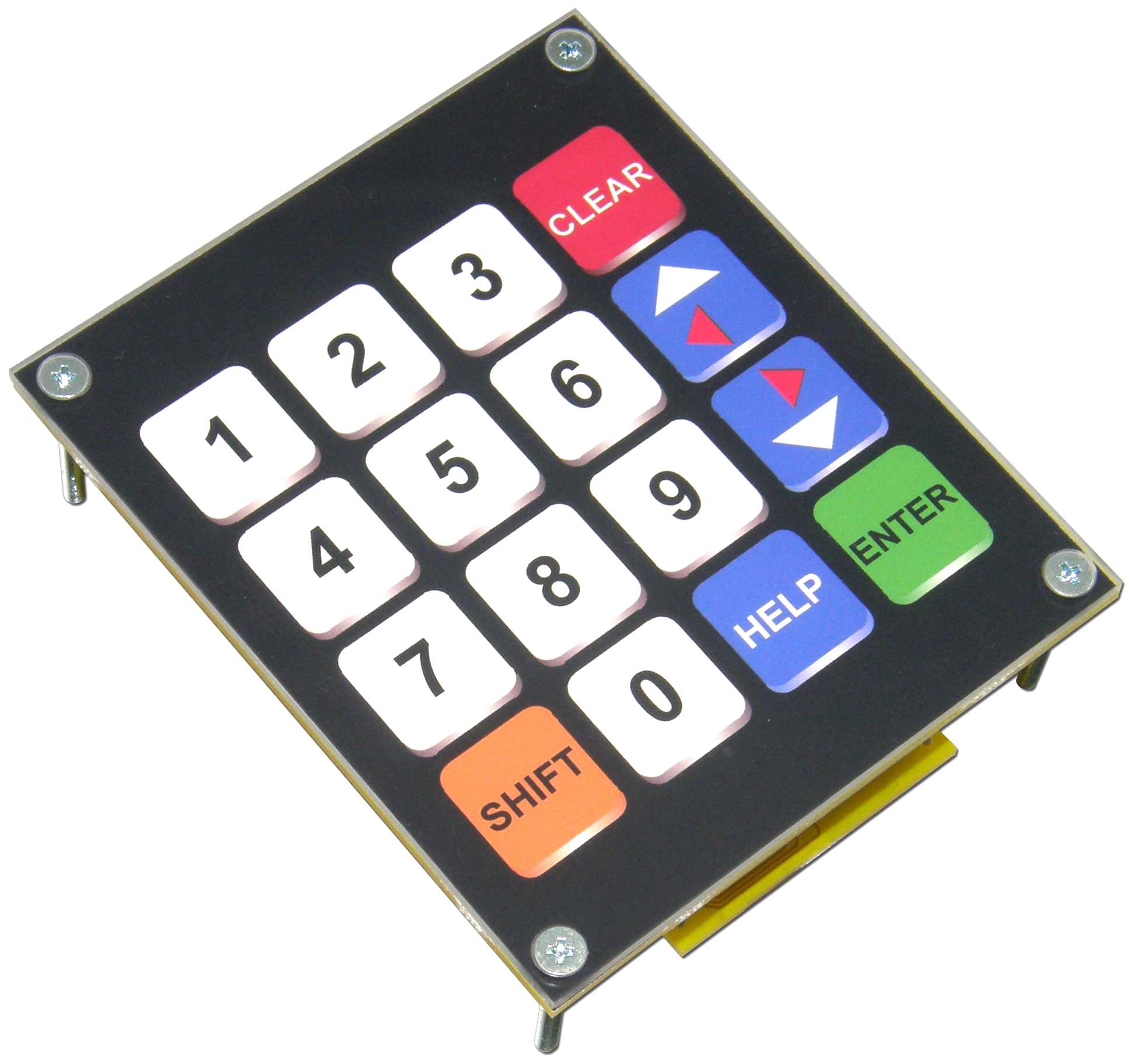

            ET-TOUCH PAD 4 x 4 V2 เป็นบอร์ด TOUCH KEY รุ่นใหม่ ปรับปรุงจาก ET-TOUCH PAD 4 x 4 ในรุ่นแรก
           ลดปัญหาสัญญาณรบกวนต่างๆ จากสภาพการทำงาน


       คุณสมบัติ

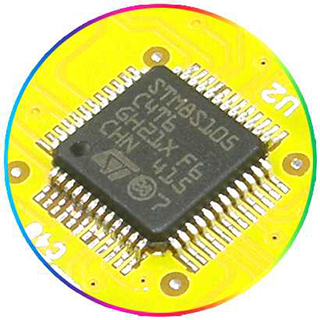

               • MCU : # STM8S105C4 เป็นตัวควบคุมและติดต่อการใช้งานระหว่าง IQS316 กับอุปกรณ์ภายนอก

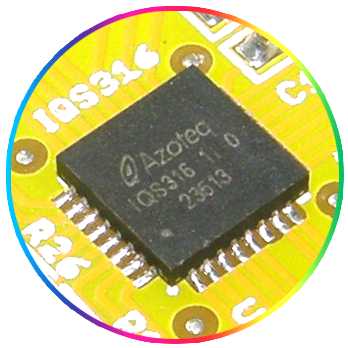

               • IC : KEY TOUCH โดยเฉพาะ เบอร์ IQS316 บริษัท AZOTEQ ที่ลดสัญญาณรบกวนต่างๆ ได้เป็นอย่างดี

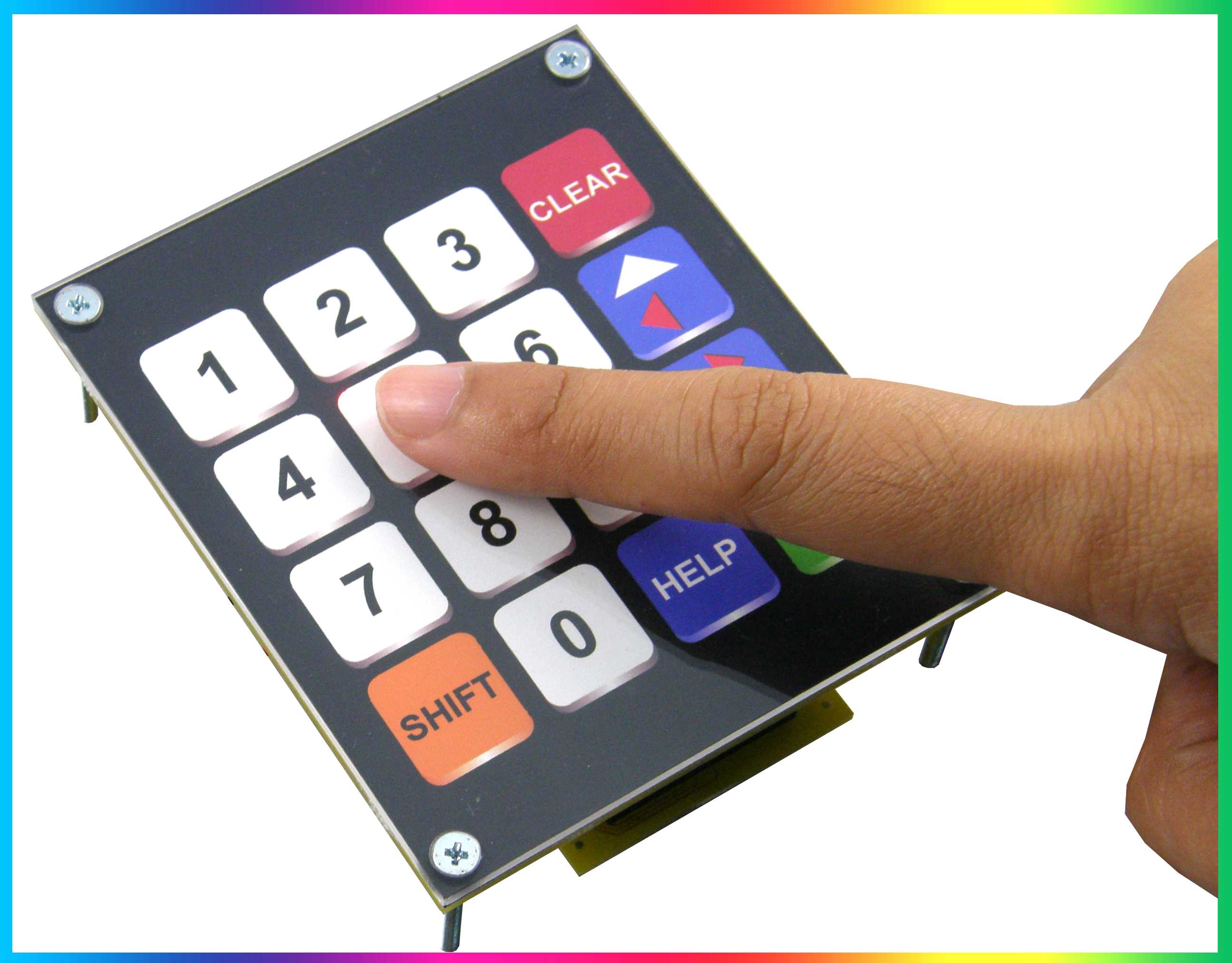

               • เป็น KEY TOUCH (สัมผัส) แบบ CAPACITIVE SENSING ขนาด 16 KEY (4 x 4)
               • ไฟเลี้ยงบอร์ด 3.3VDC ถึง 5VDC
               • แสดงสถานะการกด KEY ด้วยเสียง (BUZZER) และ LED 16 ตัว ที่อยู่ในตำแหน่งของ KEY SW. นั้นๆ
               • สามารถกำหนดการ ON/OFF ของเสียง (BUZZER) และ LED ประจำ KEY ทั้งหมด ได้ด้วย JUMPER
               • มี OUTPUT สำหรับส่งค่า KEY CODE ที่กดได้ 2 รูปแบบ
                  • แบบ BINARY CODE (BCD 8421) โดยจะส่งออกทางขั้ว CONNECTOR แบบ 8 PIN สัญญาณ TTL ต่อกับ 3.3V - 5.0V ได้
                  • แบบ ASCII CODE จะส่งค่าผ่านทางขั้วต่อ RS232 โดยในรุ่น V2 นี้จะมี 2 แบบ ให้ต่อใช้งาน คือ แบบ RS232 TTL 4 PIN
                      และแบบ RS232 ที่มี LINE DRIVEแบบ 4 PIN โดยใช้ BAUD RATE ในการส่ง 9600 bit/s
               • มี KEY พิเศษ 1 KEY สามารถใช้เป็น KEY ปกติ หรือใช้เป็น KEY SHIF ได้

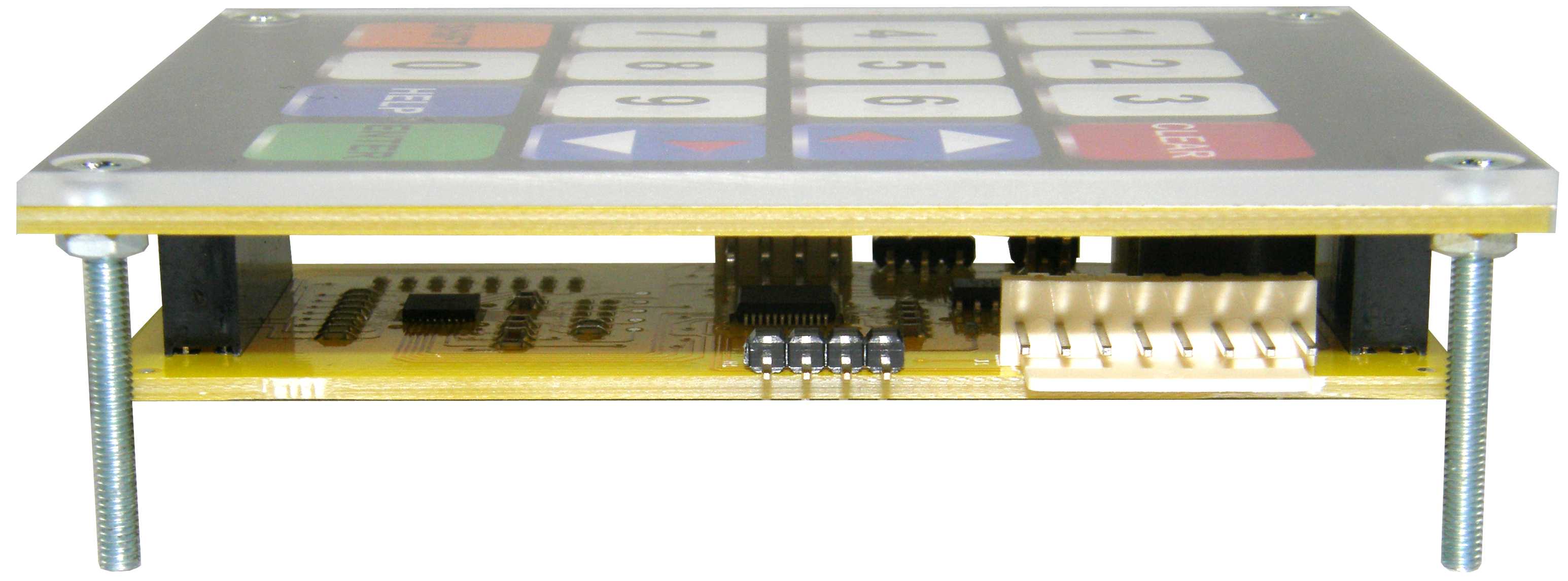

               • ใช้แผ่นรอง KEY TOUCH เป็นแผ่นพลาสติกใส หนา 2 มิลลิเมตร
               • ขนาดบอร์ด 76.2 x 88.9 mm. (ขนาดเท่ากับใน ET-TOUCH PAD 4x4 รุ่นแรก)
               • ชุด ET-TOUCH PAD 4x4 V2 ... ประกอบด้วย

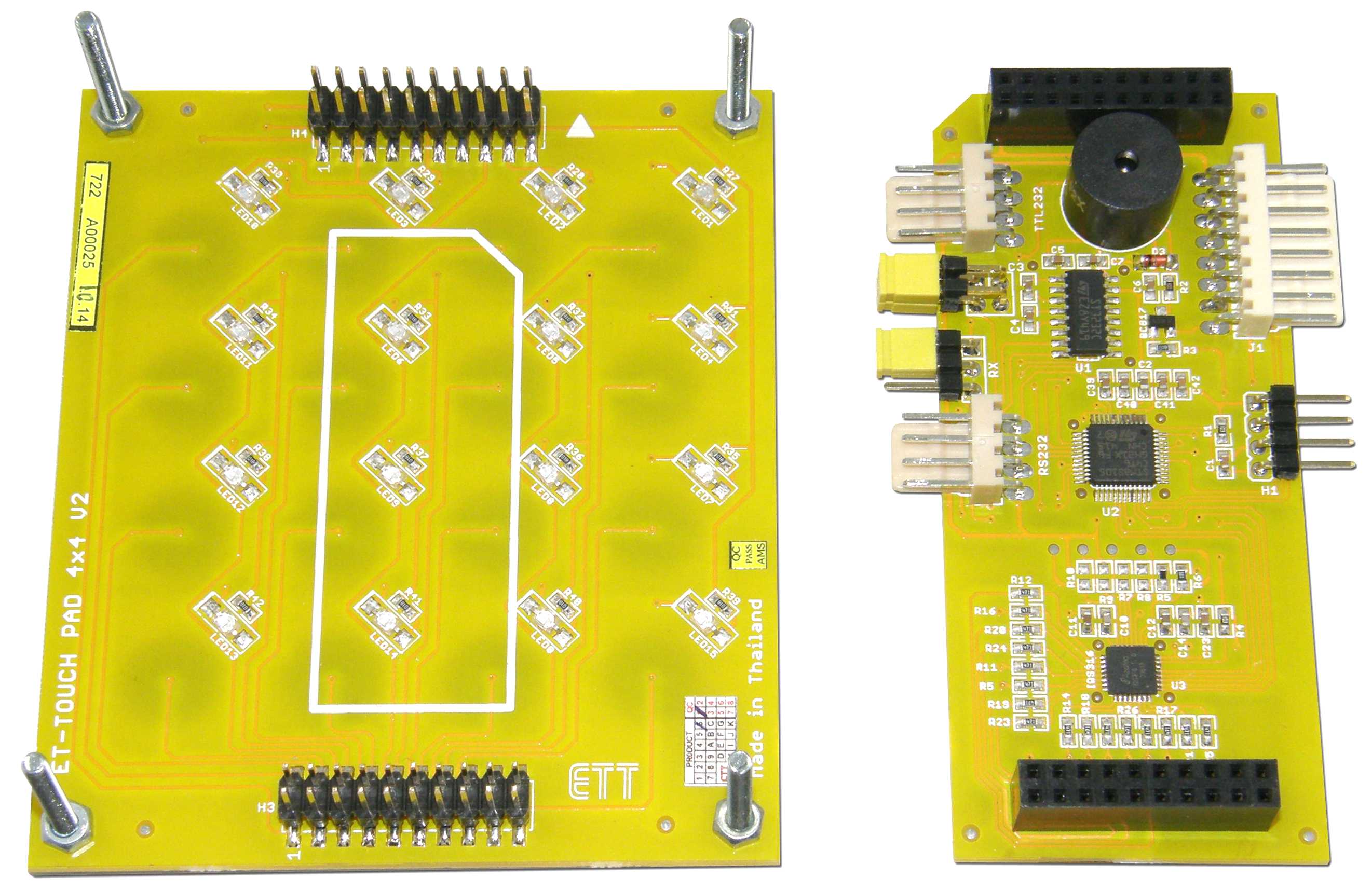

                  • บอร์ด ET-TOUCH PAD 4x4 v2

                  • CD-ROM คู่มือ และตัวอย่างการใช้งาน







       ดาวน์โหลด

            1. Catalog
            2. แคตาล็อก
            3. Manual
            4. คู่มือ
            5. CD-ROM สินค้า



     * ราคาสินค้ายังไม่ได้รวมภาษีมูลค่าเพิ่ม
     * บริษัทขอสงวนสิทธิ์ในการเปลี่ยนแปลงรายละเอียดและราคาสินค้าโดยไม่แจ้งให้ทราบล่วงหน้า
