INTERFACE > ET-MINI LOGIC LEVEL BI (P-ET-A-00520) ....(ขั้นตอนการสั่งซื้อ) |
| |
 |
| |
| |
| |
| |
| ET-MINI LOGIC LEVEL BI (P-ET-A-00520) [ 180.- ยังไม่รวม Vat] |
| |
|

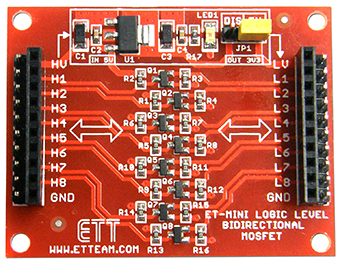

ET-MINI LOGIC LEVEL BI นี้จะเป็น LOGIC LEVEL แบบ BIDIRECTIONAL ที่ใช้ MOSFET ในการทำงาน
|
|
เป็นบอร์ดที่ใช้เชื่อมต่อสัญญาณทางลอจิก ระหว่างอุปกรณ์ที่เป็น 5V กับอุปกรณ์ที่เป็น 3.3V โดยใช้ MOSFET |
|
ในการทำงานเชื่อมต่อ ซึ่งจะทำให้สามารถแปลงสัญญาณลอจิกได้ทั้งสองทิศทาง ทำให้สะดวก ต่อการนำไปใช้งาน |
| |
| |
| คุณสมบัติ |
| |
| [ ] สามารถส่งผ่านค่าสัญญาณลอจิกจาก 5V ไปเป็นลอจิก 3.3V หรือ จาก 3.3V ไปเป็น 5V ได้ |
| [ ] มี 8 ช่องสัญญาณในการต่อใช้งาน |
| [ ] สามารถใช้ได้กับสัญญาณลอจิก I/O ทั่วไป เช่น แบบ SPI (ไม่เกิน 8 MHz), UART (ไม่เกิน 115200 bps), I2C |
| (ไม่เกิน 400 KHz) |
| [ ] มีไอซี REGULATOR 3.3V/800 mA ให้ในบอร์ด สำหรับจ่ายไฟจาก 5V ให้ไปยังอุปกรณ์ 3.3V |
| [ ] ขั้วต่อใช้งานเป็น PIN HEADER 1x10 MALE และ PIN HEADER 1x10 FEMALE ระยะ PITCH 2.54 mm. ให้ 2 ด้าน |
| [ ] PCB 4.4x5.6 mm. |
| [ ] ในชุดประกอบด้วยบอร์ด และเอกสารการใช้งาน |
| |

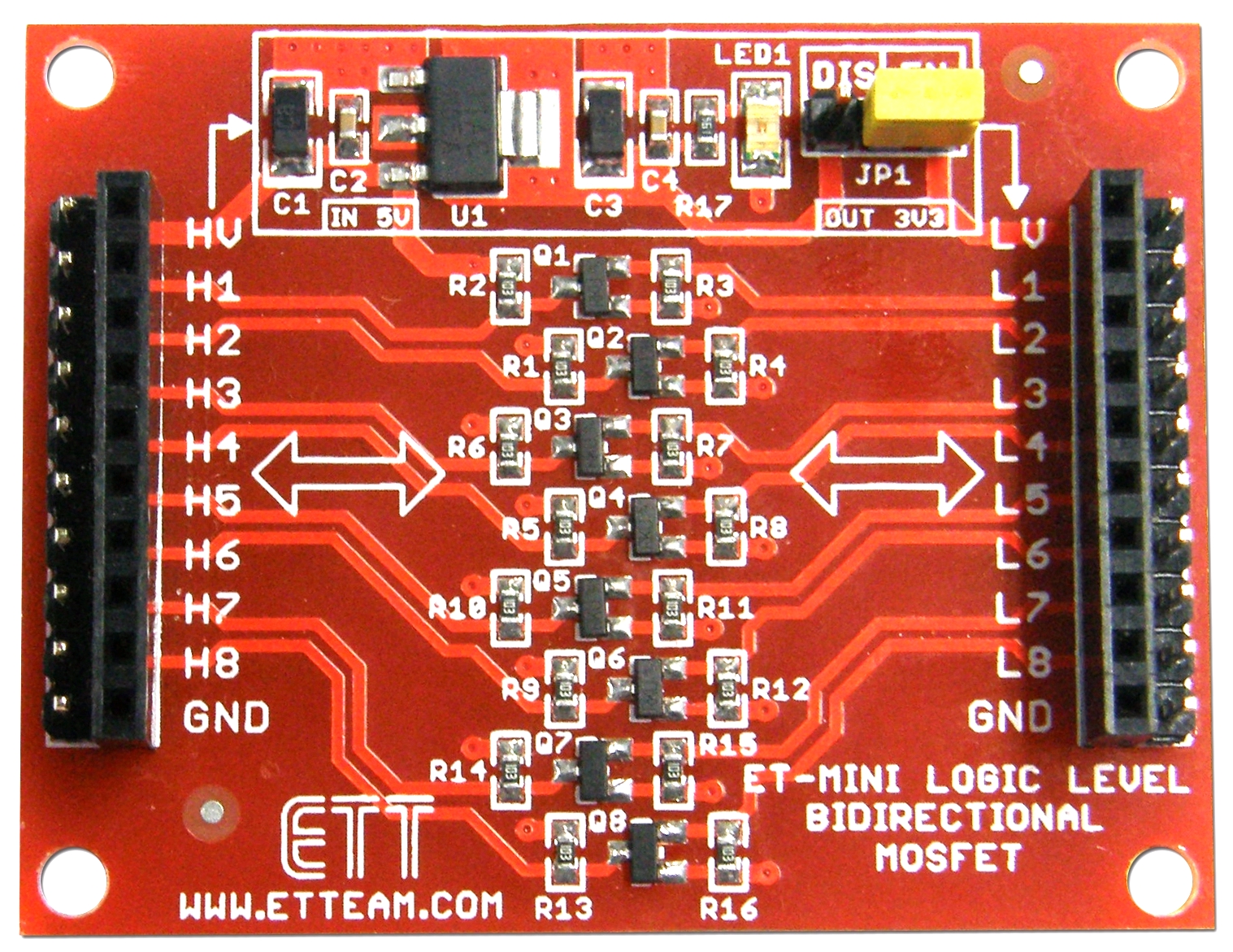

| การใช้งานให้เชื่อมต่อระบบที่ระดับสัญญาณลอจิกสูงกว่าเข้าทางด้าน H และระดับสัญญาณลอจิกต่ำกว่าเข้าทางด้าน L |
| ดังรูป โดยจากรูปนี้จะใช้แรงดัน 3.3V จากบอร์ด ไปจ่ายให้ระบบ 3.3V ด้วย แต่ถ้าระบบ 3.3V มีไฟเลี้ยงของตัวเอง |
| ก็ทำให้การเลือกจั๊มเปอร์ JP1 ไปที่ตำแหน่ง DIS เพื่อตัดการจ่ายไฟ 3.3V แต่ขา LV ก็ต้องต่อไว้ เพื่อรับแรงดันจาก |
| ระบบ 3.3V เพื่อใช้อ้างอิงระดับสัญญาณลอจิก |
|
| |
| |
| ดาวน์โหลด :: Downloads |
| |
| [1] Catalog |
| |
| |
| |
