| ....DISPLAY & COUNTER BOARD SET .... >ET-DISPLAY 8X32 RED & ET-CPU-DISPLAY 8X32 |
| |
| |
 |
| ET-DISPLAY 8X32 RED |
| |
 |
| ET-CPU-DISPLAY 8X32 |
| |
| |
| |
| |
| |
| |
| |
| ET-DISPLAY 8X32 RED (P-ET-A-00611) [ 940.- ยังไม่รวม Vat] |
| ET-CPU-DISPLAY 8X32 (P-ET-A-00612) [ 530.- ยังไม่รวม Vat] |
| |
|
| |
| |
| คุณสมบัติ ET-DISPLAY 8X32 RED |
| |
| EET-DISPLAY 8X32 RED (P-ET-A-00611) [ 940.- ยังไม่รวม Vat] |
| |
|

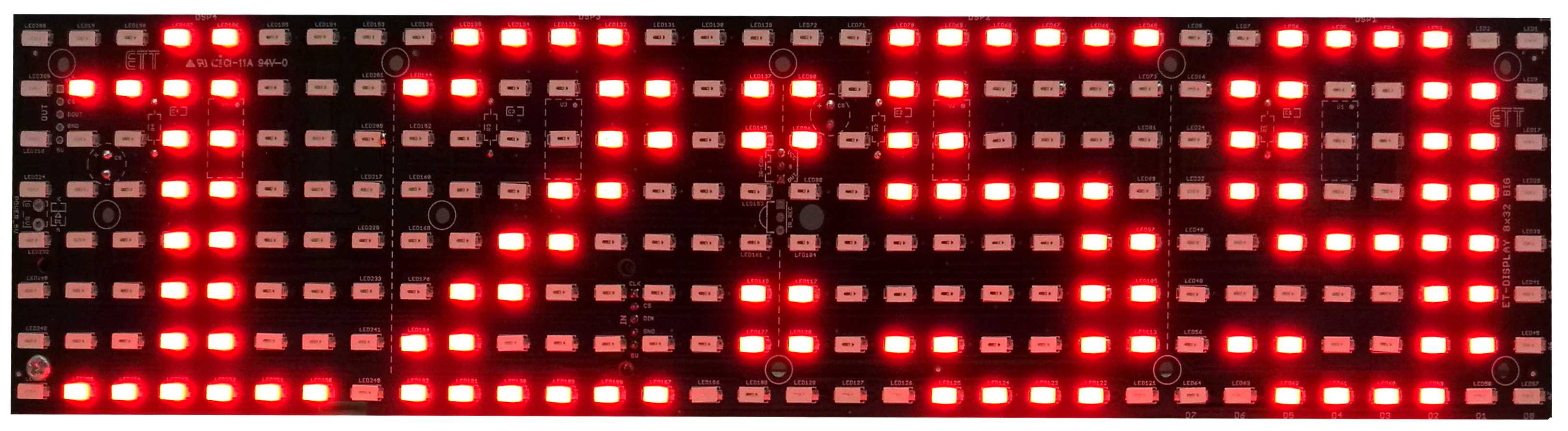

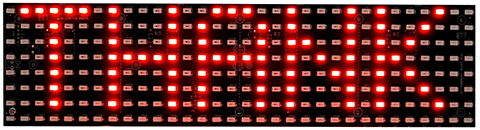

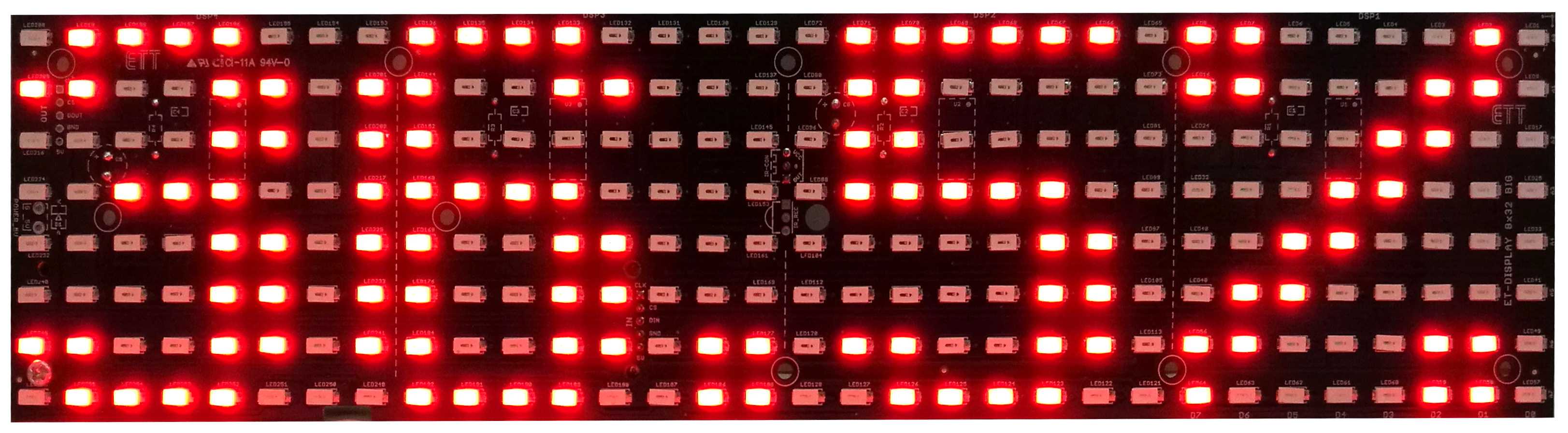

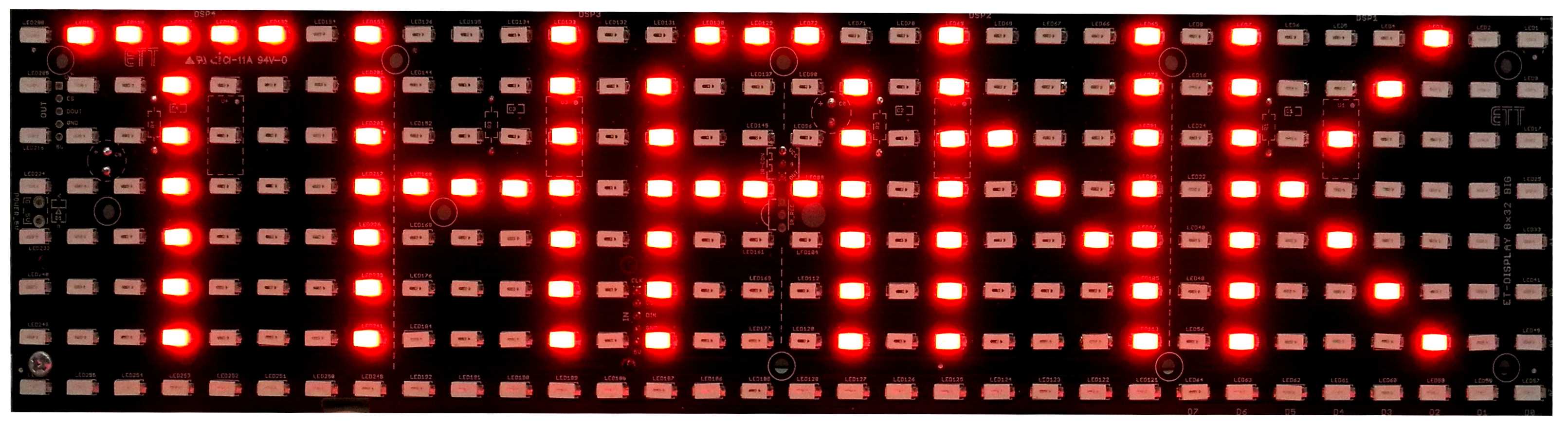

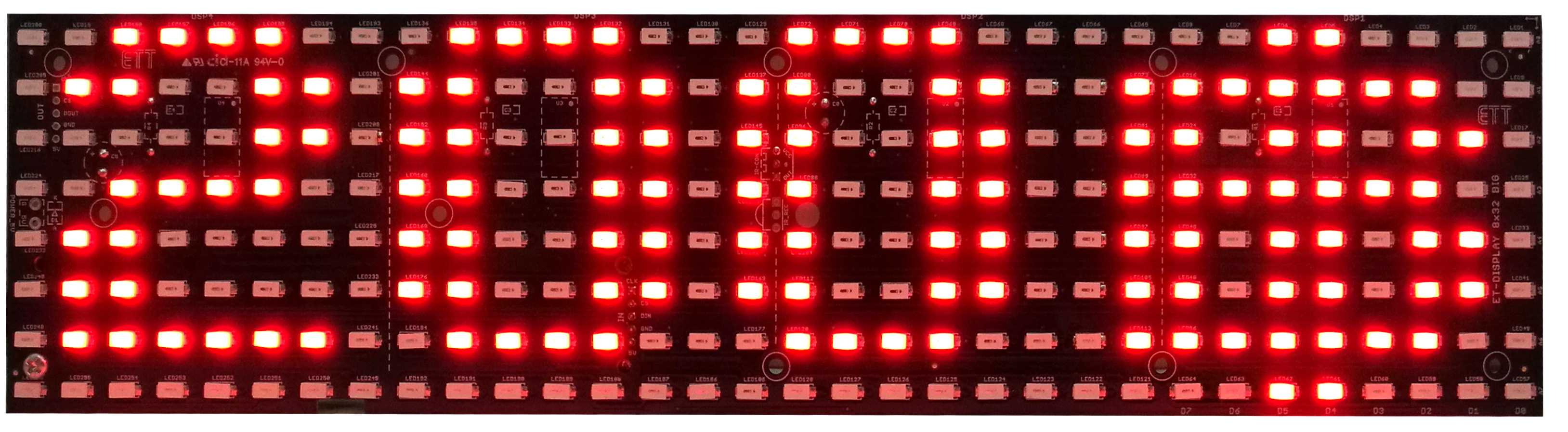

บอร์ดแสดงผลในแบบ LED สีแดง SUPER BRIGHT ขนาด 32 x 8 จุด ใช้ IC MAX7219 จำนวน 4 ตัว |
|
ในการ SCAN DISPLAY เอง โดยไม่ต้องเสียเวลาในการทำงานจาก CPU ไม่ต้องมา SCAN DISPLAY เอง |
|
ใช้สายควบคุม 3 เส้น ในการสั่งงาน |
 |

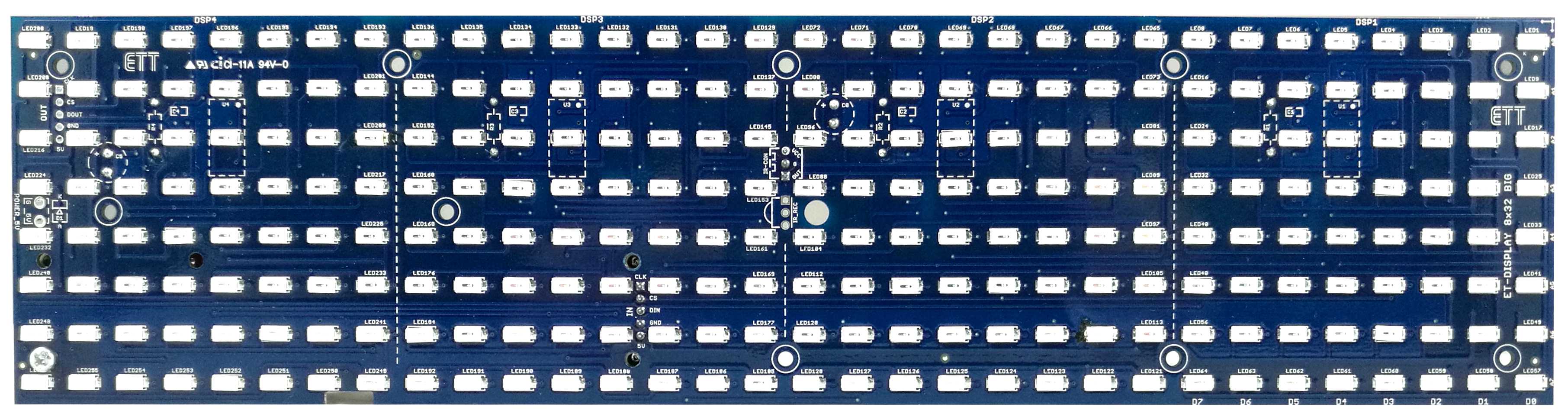

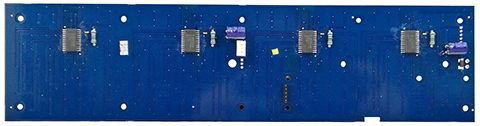

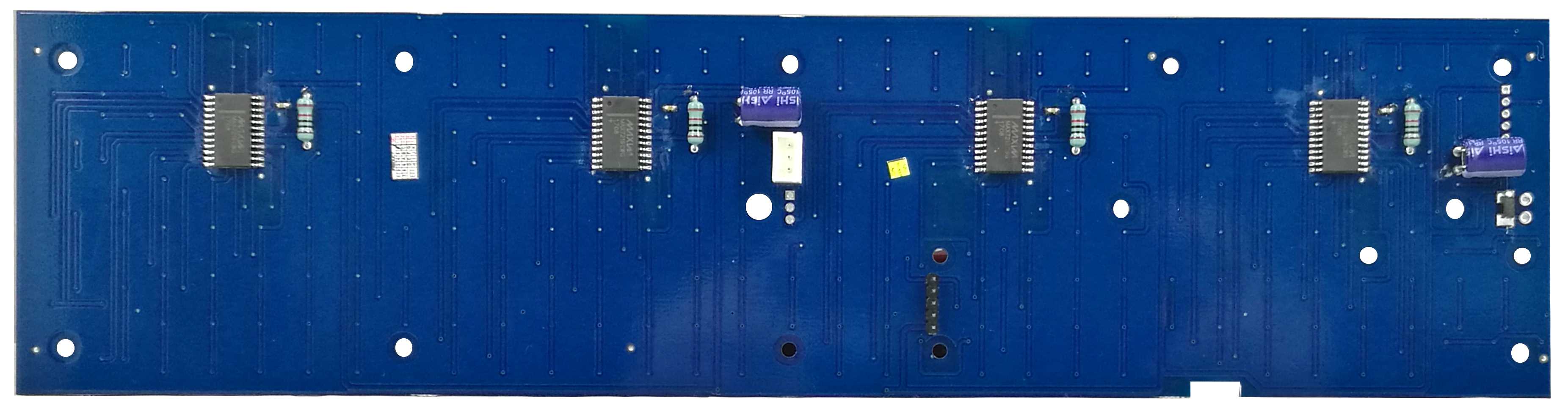

| รูปบอร์ดด้านหลัง |
| |
| |
| |
 |
| |
 |
| |
 |
| |
 |
| |
|
[ >> ]ใช้ LED แบบ SUPER BRIGHT สีแดง แบบ SMD TYPE 5730 จำนวน 256 ดวง จัดการแสดงผลแบบ 32 x 8 จุด |
|
[ >> ] ใช้ IC MAX7219 จำนวน 4 ตัว ในการทำงาน ใช้สายควบคุม 3 เส้น ในการสั่งงาน CLK, CS, DIN |
|
ต่อเข้ากับสัญญาณในการใฃ้งานเป็น LOGIC แบบ 5V ปรับระดับความสว่างได้ 16 ระดับ จาก MAX7219 |
|
[ >> ] สามารถนำไปประยุกต์ต่อใช้งาน DISPLAY ต่างๆ ได้มากมาย เช่น ตัว DISPLAY มีขนาดใหญ่พอควร |
|
ทำเป็นป้ายโฆษณา, COUNTER DISPLAY, นาฬิกา ฯลฯ |
|
[ >> ] ขนาด PCB 32.0 x 8.0 cm. (ส่วน DISPLAY 7.5 x 31.5 cm.) |
|
[ >> ] POWER SUPPLY 5VDC (MAX mA.) |
|
[ >> ] บนบอร์ดมีส่วนให้ใส่ IC TSOP4838 (OPTION ซื้อเพิ่มเติม) เป็นตัวรับสัญญาณ IR |
|
ในการสั่งงานไปต่อกับบอร์ดควบคุมอีกที่ |
|
[ >> ] ขั้วต่อแบบ PIN HEADER 5 PIN ตัวผู้ (2.54 mm.) เป็นขั้วต่อสัญญาณในการ
ควบคุมบอร์ด |
|
เข้ายัง MAX7219 มี CLK, CS, DIN, GND, +5V |
|
[ >> ] ET-DISPLAY 8X32 RED ... ในชุดประกอบด้วย |
|
[ 1 ] บอร์ด ET-DISPLAY 8 x 32 RED |
|
[ 2 ] เอกสารวงจร |
| |
| |
| |
| |

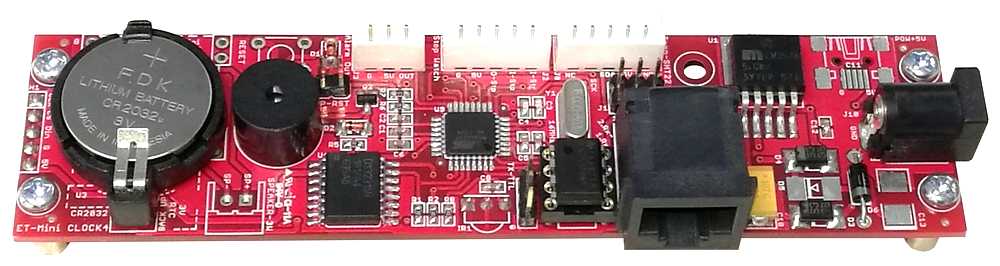

| คุณสมบัติ ET-CPU-DISPLAY 8X32 |
| |
| |
| ET-CPU-DISPLAY 8X32 (P-ET-A-00612) [ 530.- ยังไม่รวม Vat] |
| |
|
เป็นบอร์ด CPU ที่ออกแบบมาสามารถต่อเข้ากับ ET-DISPLAY 8X32 RED ได้โดยตรง ใช้ |
|
MICROCONTROLLER ประจำบอร์ด เบอร์ ATMEGA 328 ในการทำงาน |
| |
 |
 |

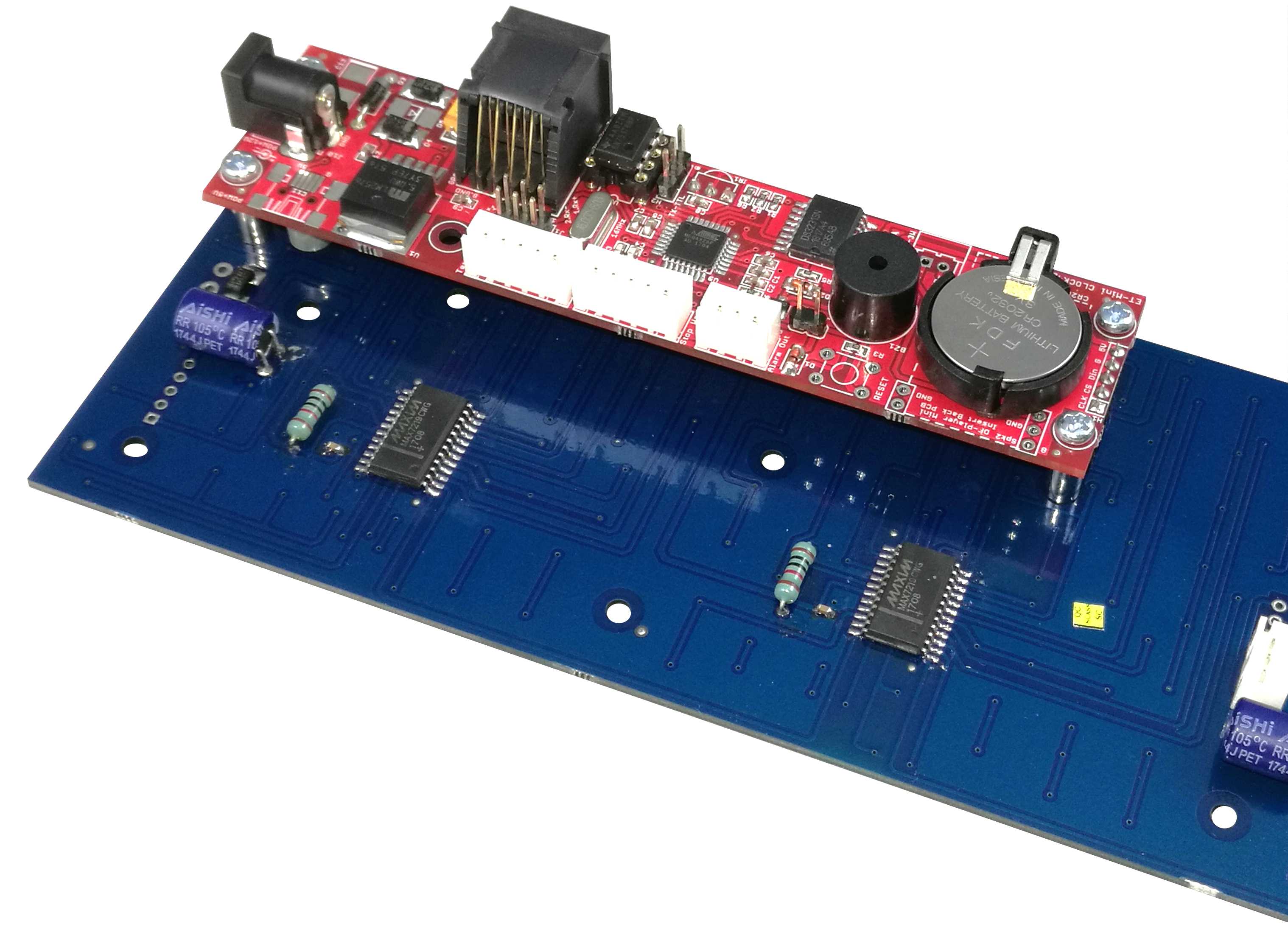

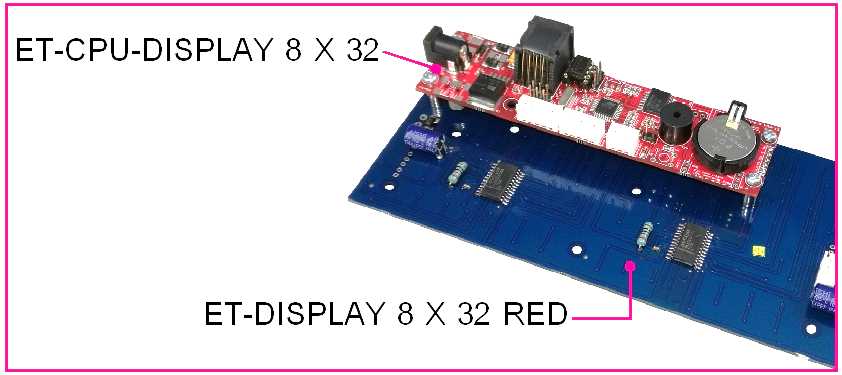

| ภาพการประกอบเข้ากับชุดแสดงผล |
| |
| |
|
คุณสมบัติ |
[ >> ] ใช้ ATMEGA328 แบบ 32 PIN TQFP เป็น MCU บนบอร์ด RUN ความถี่ 16 MHz
|
|
[ >> ] หน่วยความจำแบบ FLASH 32KB, RAM 2KB, EEPROM 1KB |
|
[ >> ] มี RTC (REAL TIME CLOCK) เบอร์ DS3231 พร้อม BATTERY 3V BACK UP |
|
[ >> ] RS485 PORT ON BOARD เบอร์ SN75176 ทางขั้ว RJ11 (6 PIN) |
|
[ >> ] 5 PIN HEADER แบบตัวเมีย ใช้ต่อเข้ากับ ET-DISPLAY 8 X 32 RED ได้โดยตรง |
|
[ >> ] ขั้วต่อ I2C แบบ WAFER 5 PIN (2.50 mm.) ระดับสัญญาณ 5V |
|
[ >> ] ขั้วต่อ I/O แบบ WAFER 5 PIN (2.50 mm.) และแบบ 3 PIN |
|
[ >> ] การพัฒนาบอร์ด ใช้ผ่านทางขั้ว ISP แบบ 6 PIN (2.54 mm.) มาตรฐาน ATMEL โดยใช้ชุด |
|
ET-AVR ISP mkII (P-ET-A-00429) |
|
[ >> ] POWER SUPPLY ใช้งานกับบอร์ด 7-30VDC โดยใช้ IC SWITCHING 5V/1A เบอร์ LM2575-5 ขั้วต่อ |
|
POWER เป็นแบบ MALE JACK 2.5 mm. (สามารถใช้ ET-SWITCHING ADAPTER 12V 1A TYPE J (A-AP-A-00098)) |
|
[ >> ] ขนาด PCB 12.8 x 3.2 cm. |
|
[ >> ] ET-CPU DISPLAY 8X32 ... ในชุดประกอบด้วย |
|
[ 1 ] บอร์ด ET-CPU DISPLAY 8X32 |
|
[ 2 ] เอกสาร |
| |
| |
| |
| คุณสมบัติ BOX DISPLAY 8X32 BIG LED |
| |
| |
| BOX DISPLAY 8X32 BIG LED (A-BK-E-00050) [ 960.- ยังไม่รวม Vat] |
| |
|

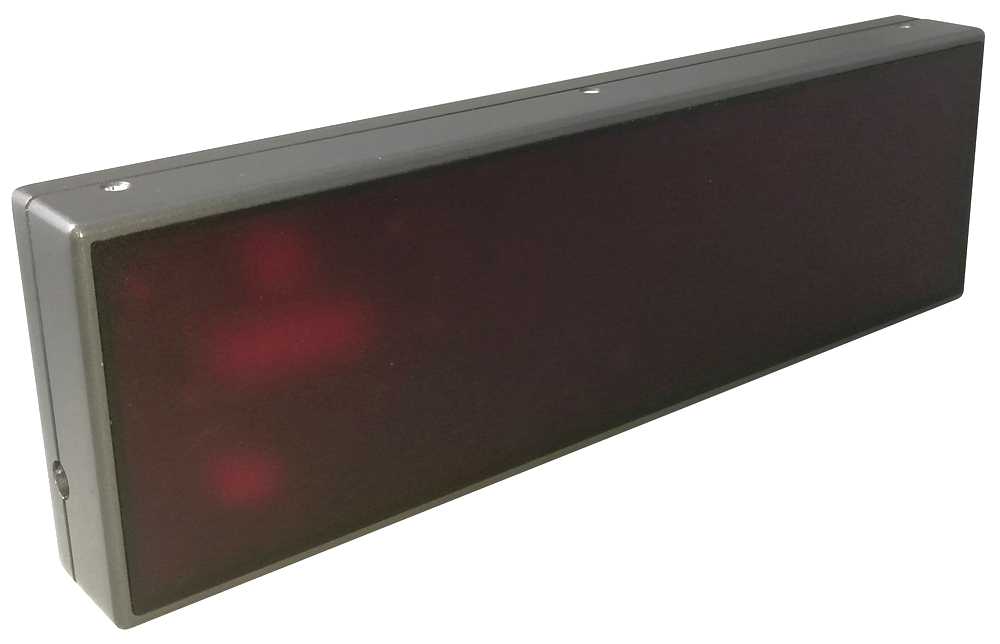

เป็นกล่องพลาสติก สีดำ อย่างสวยงาม พร้อมหน้าปัทม์ FILTER ด้านหน้า สีแดง ออกแบบมา |
|
ให้สามารถ ประกอบเข้ากับชุด ET-DISPLAY 8 X 32 RED พร้อมทัง ET-CPU DISPLAY 8X32 ได้อย่างพอดี |
| |
 |
 |
|
คุณสมบัติ |

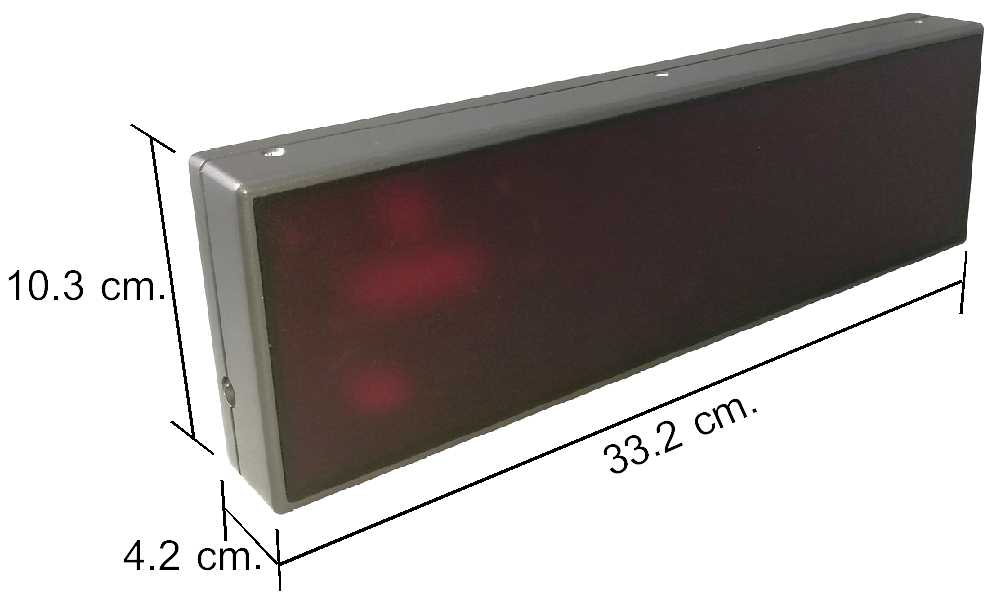

[ >> ] ขนาดตัวกล่อง 10.3 x 33.2 x 4.2 cm.
|
| |
| |

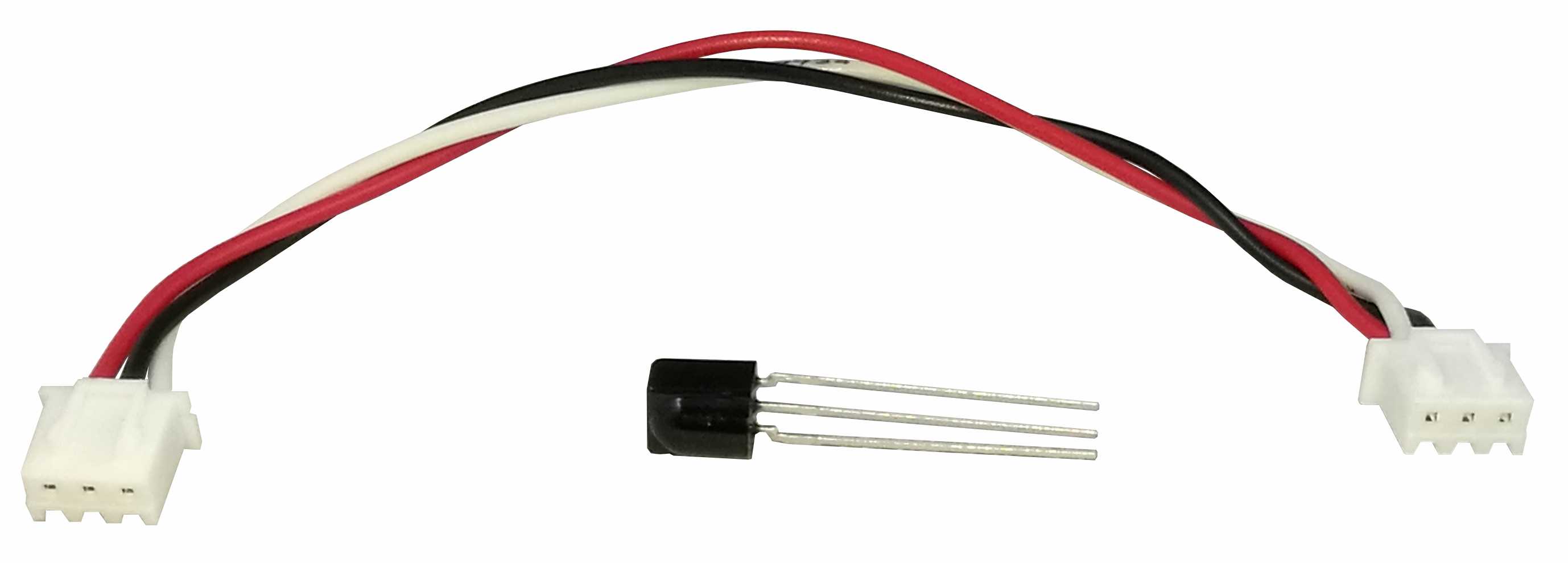

| คุณสมบัติ TSOP4838 + CABLE 15 CM |
| |
| |
| TSOP4838 + CABLE 15 CM (P-CB-A-00054) [ 45.- ยังไม่รวม Vat] |
| |
|

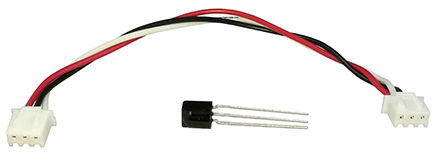

เป็นตัว IC รับสัญญาณ IR เบอร์ TSOP4838 พร้อมสายต่อ 3 PIN ตัวเมีย (2.50 mm.) หัวท้าย ยาว 15 cm. |
|
โดยตัว IC นำไปบัดกรีบนบอร์ด ET-DISPLAY 8 X 32 RED ในกรณีมีงานต้องรับข้อมูลจาก IR REMOTE KEY |
| |
 |
| |
| |

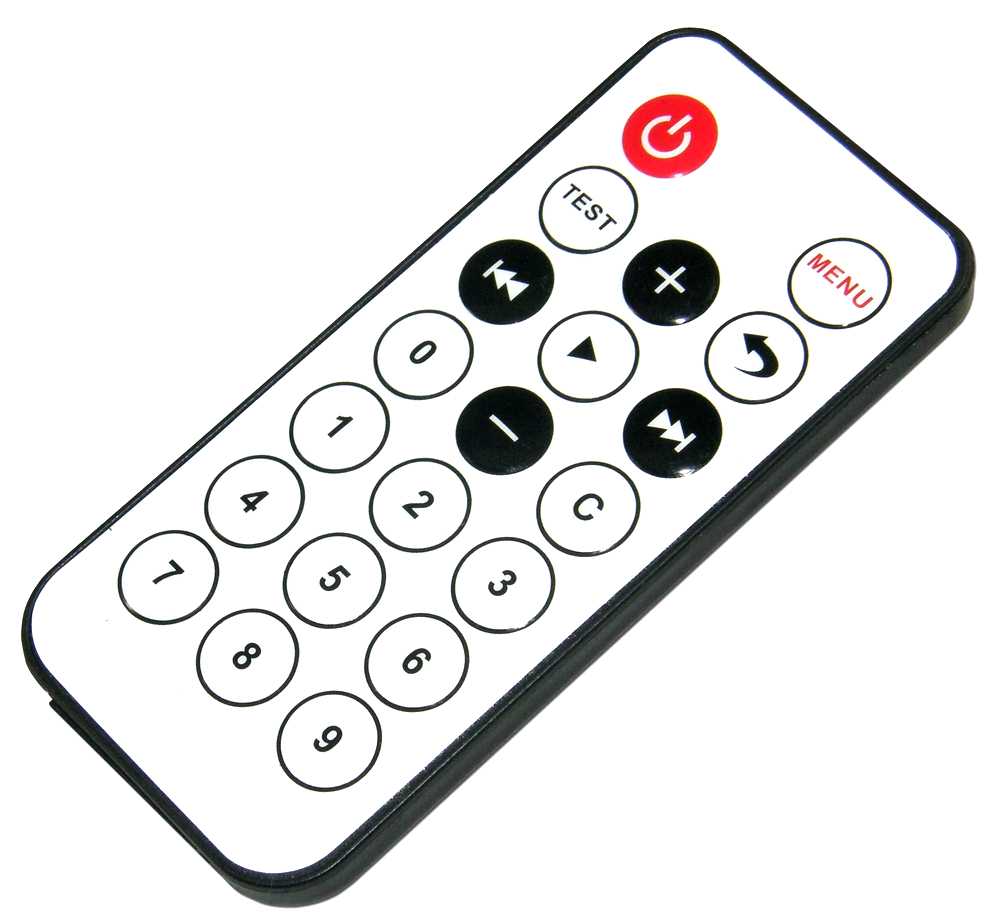

| คุณสมบัติ ET-IR REMOTE KEY |
| |
| |
| ET-IR REMOTE KEY2 (P-ET-A-00546) [ 120.- ยังไม่รวม Vat] |
| |
|
เป็น KEY IR REMOTE ขนาดเล็กความถี่ 38 KHz จำนวน 20 คีย์ พร้อม BATTERY 3V ให้ในชุด |
|
ขนาด 8.65 x 4.10 x 0.75 cm. |
 |
| |
| |

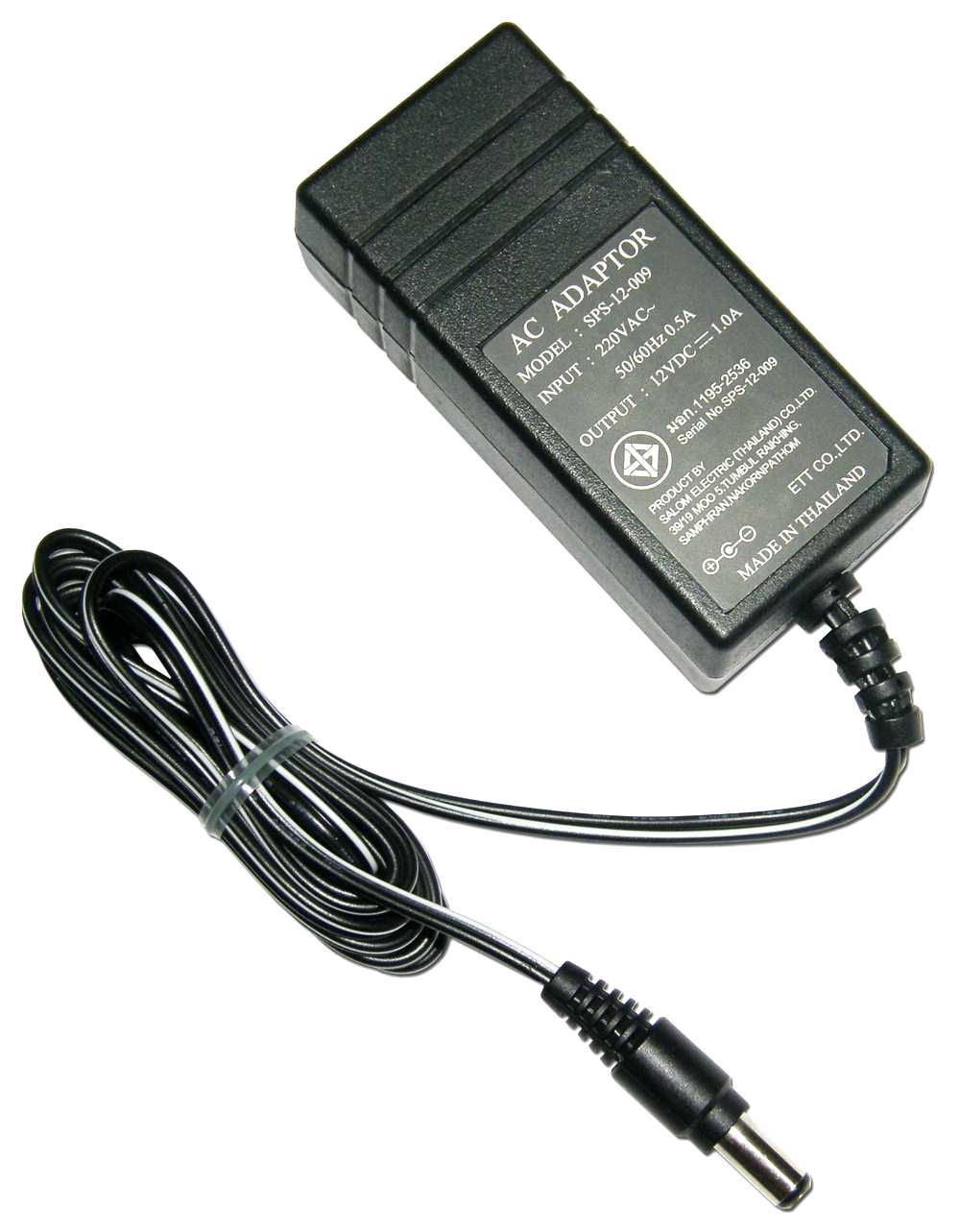

| คุณสมบัติ ET-SWITCHING ADAPTER 12V 1A TYPE J |
| |
| |
| ET-SWITCHING ADAPTER 12V 1A TYPE J (A-AP-A-000982) [ 210.- ยังไม่รวม Vat] |
| |
|
เป็น DC POWER SUPPLY ในแบบ SWITCHING มีมาตรฐาน มอก. INPUT : 220VAC, 50/60Hz 0.5A |
|

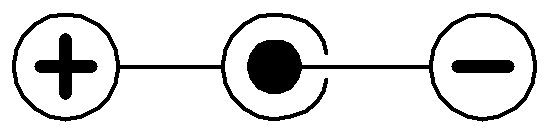

OUTPUT : 12VDC 1ATYPE J : เป็นขั้วต่อแบบ FEMALE JACK ขนาด 2.5 mm. ขั้วไฟเป็นแบบ บวกนอก ลบใน |
| |
 |
 |
| |
| |
| |
| ดาวน์โหลด :: Downloads |
| |
|
[ 1 ] Catalog :: แคตาล็อก |
|
[ 2 ] คู่มือ ET-DISPLAY 8X32 RED |
|
[ 3 ] คู่มือ ET-CPU DISPLAY 8X32 |
|
[ 4 ] CD-ROM |
| |
| |
| |
