ET-DSP I²C LED 16x8

[ P-ET-A-00669] 330.- (ราคายังไม่รวม Vat)

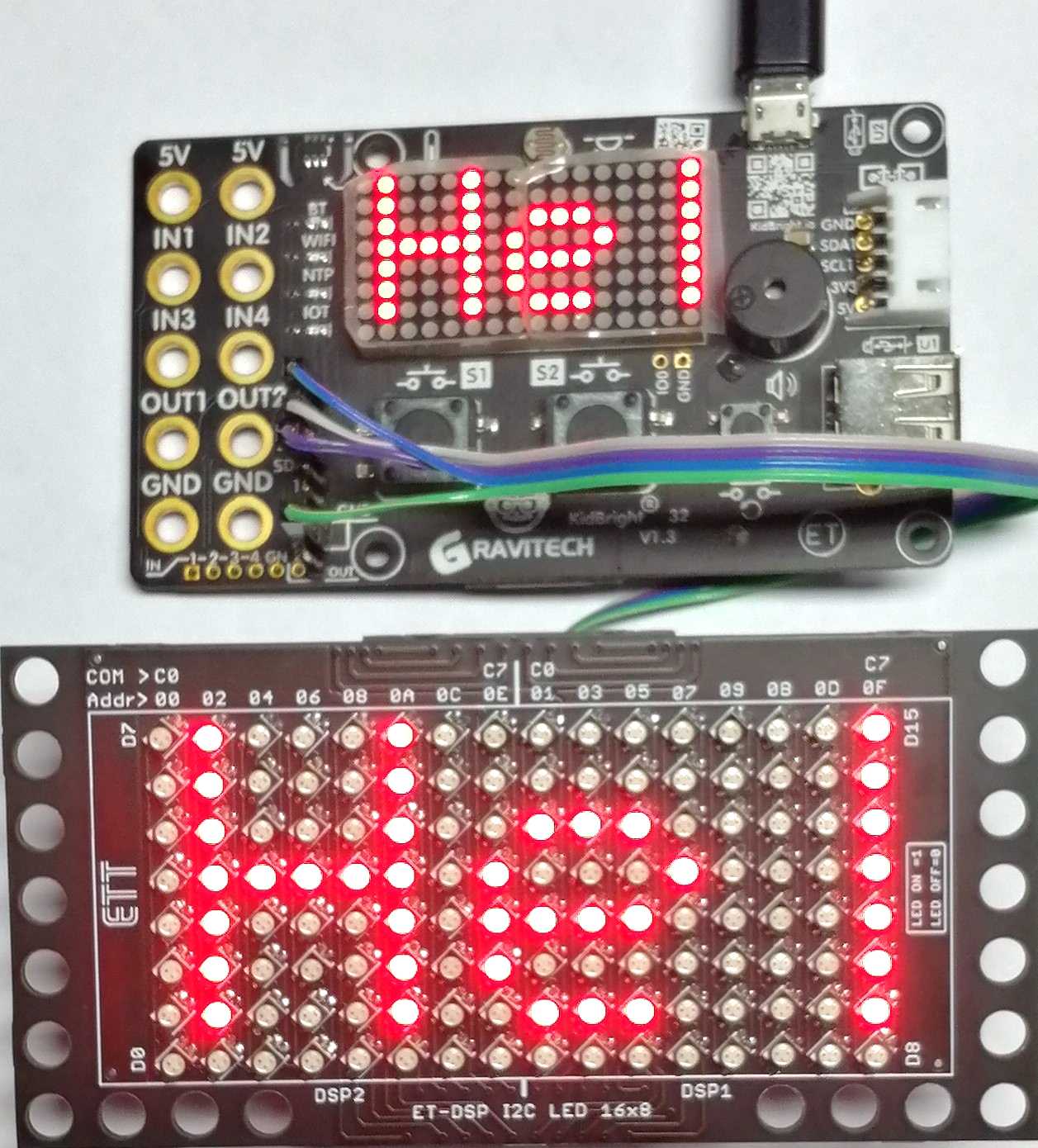

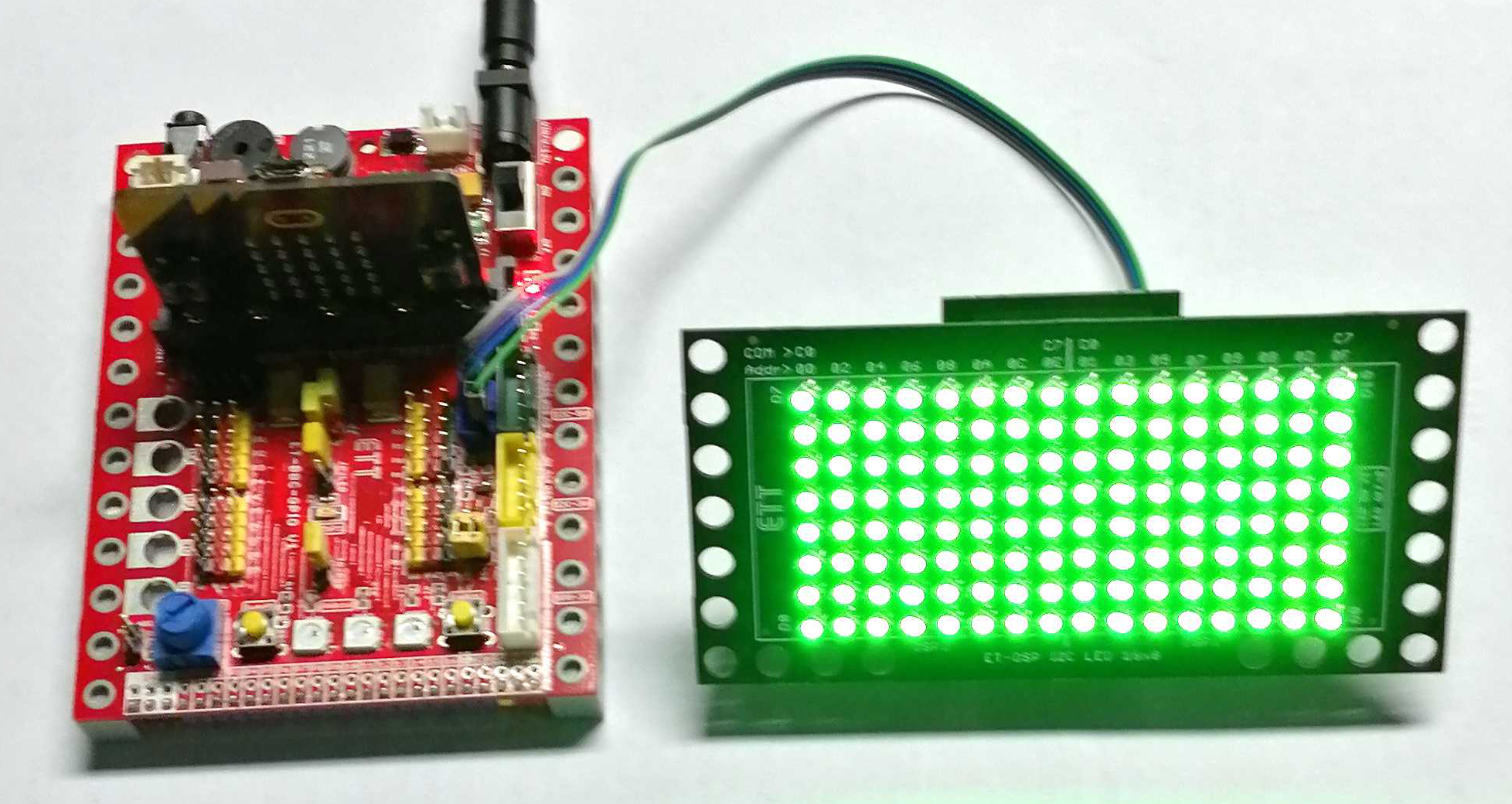

ET-DSP I2C LED 16 X 8 ... เป็นบอร์ดแสดงผลแบบ LED ขนาด 16 X 8 จุด สามารถเลือกสีการแสดงผลได้ 3 สี คือ แดง, เขียว. น้ำเงิน โดยใช้ JUMPER รับข้อมูลทาง PORT I²C ใช้ IC DRIVE เบอร์ HT16K33 ซึ่งเป็นเบอร์เดียวกับบน DISPLAY LED บนบอร์ด KID BIGHTสามารถต่อทาง I²C แสดงผลเช่นเดียวกับ DISPLAY บนบอร์ด KID BRIGHT ได้เลย หรือจะต่อกับ BBC MICRO:BIT หรือ BBC MICRO:BIT V2, Arduino ทาง I²C PORT ด้วยก็ได้

คุณสมบัติ ROBOT MAQUEEN PLUS

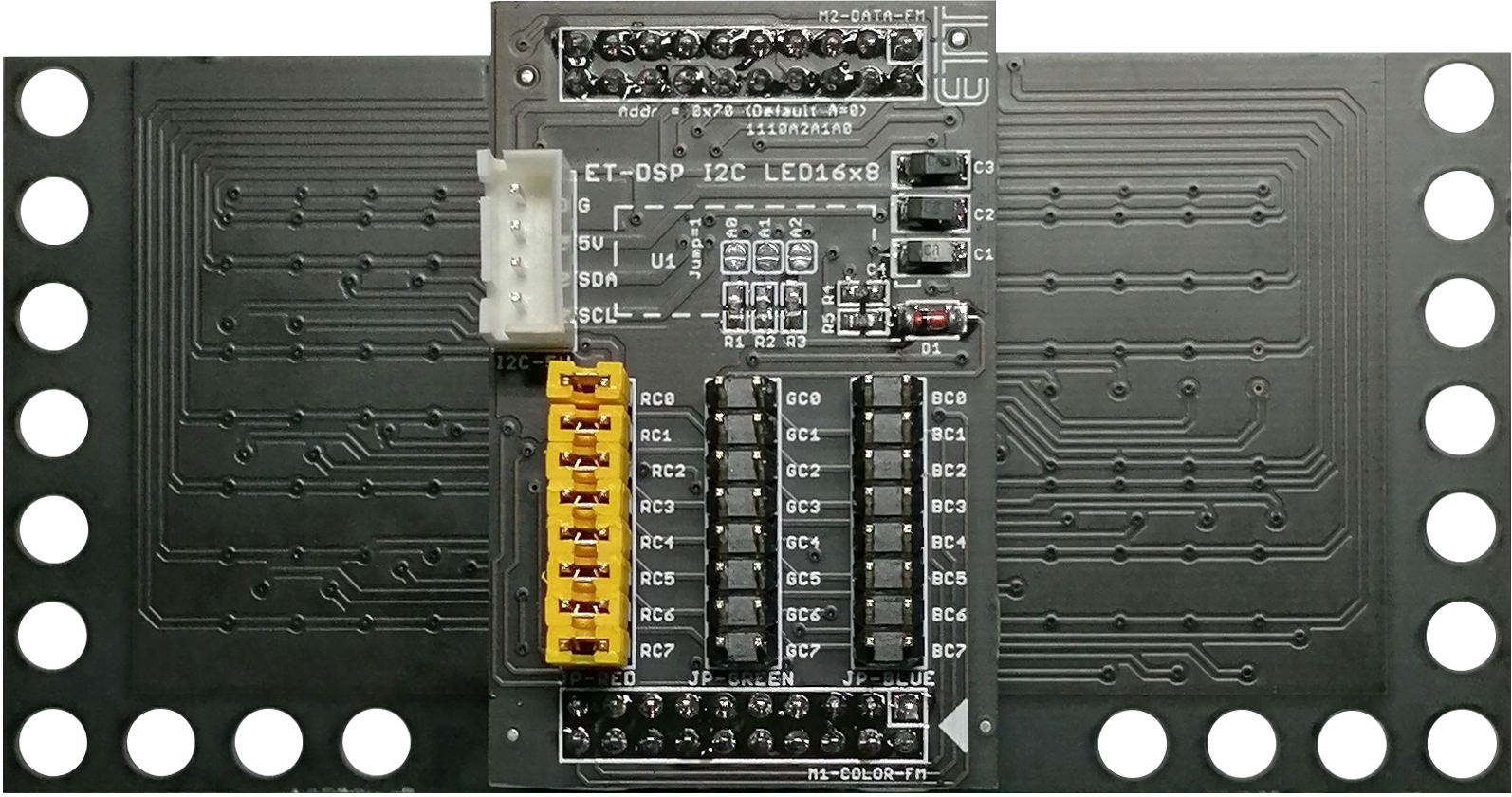

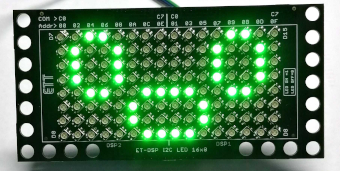

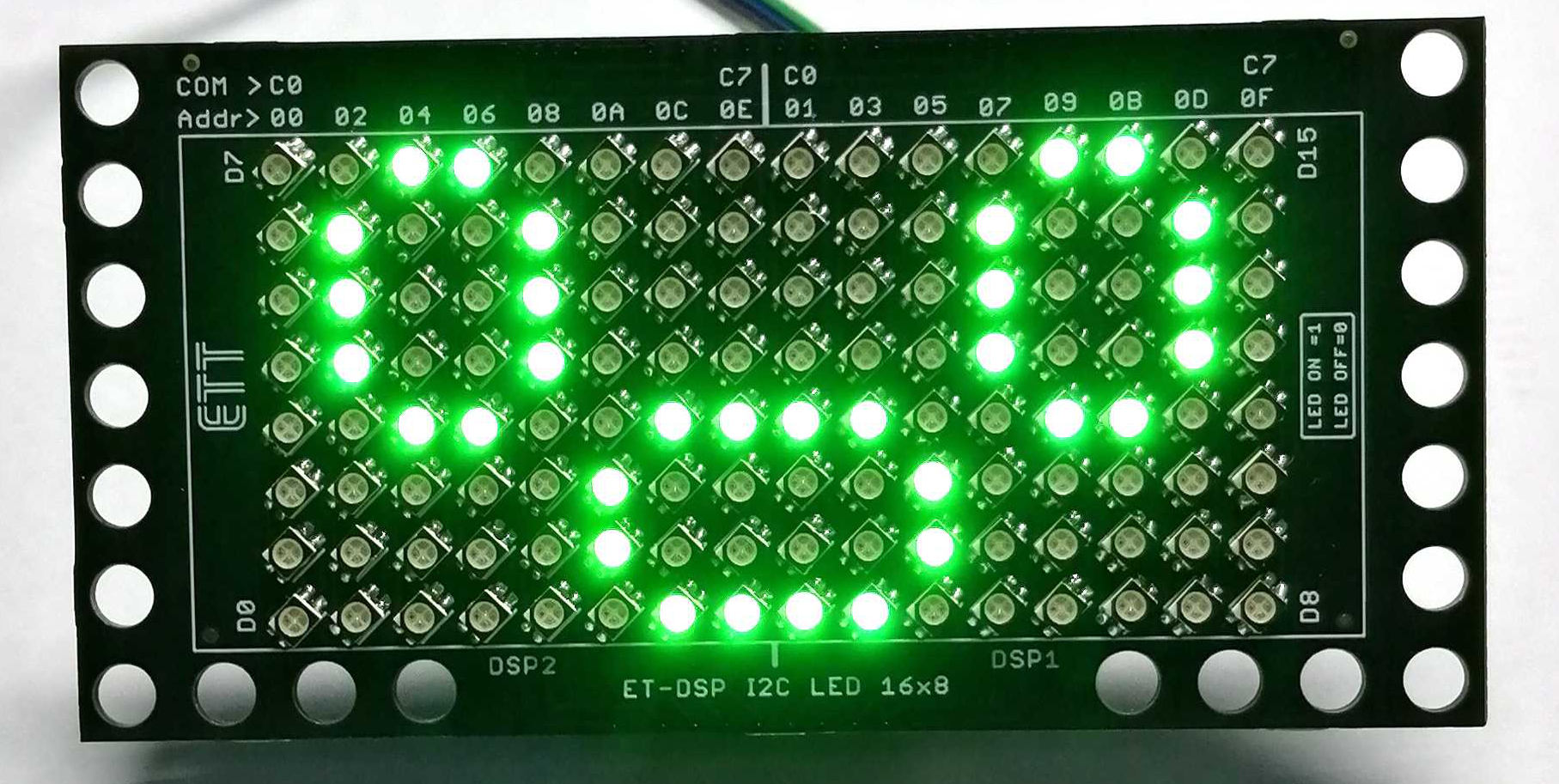

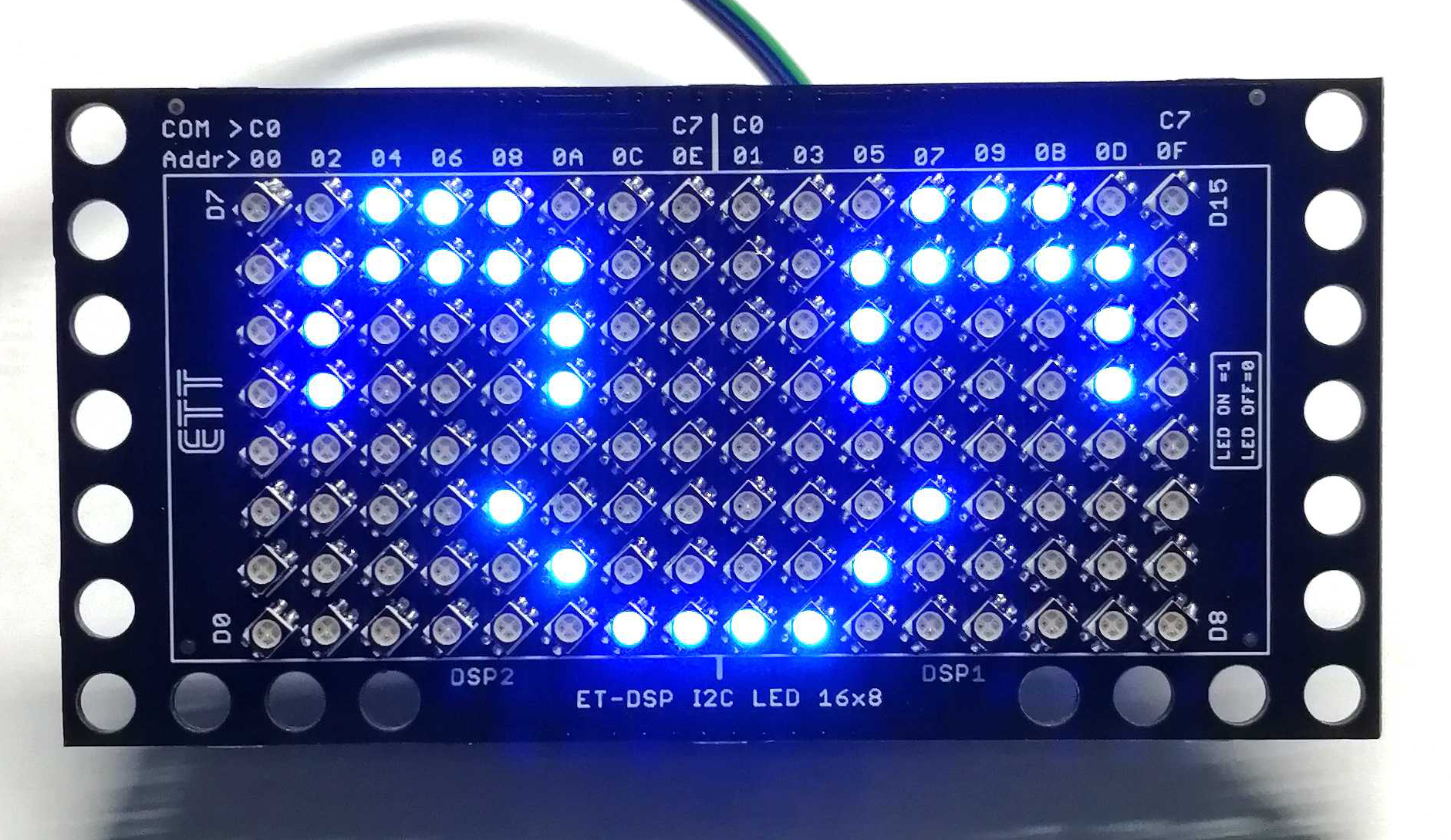

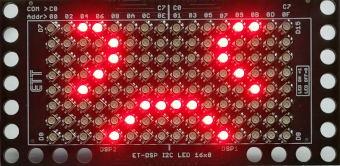

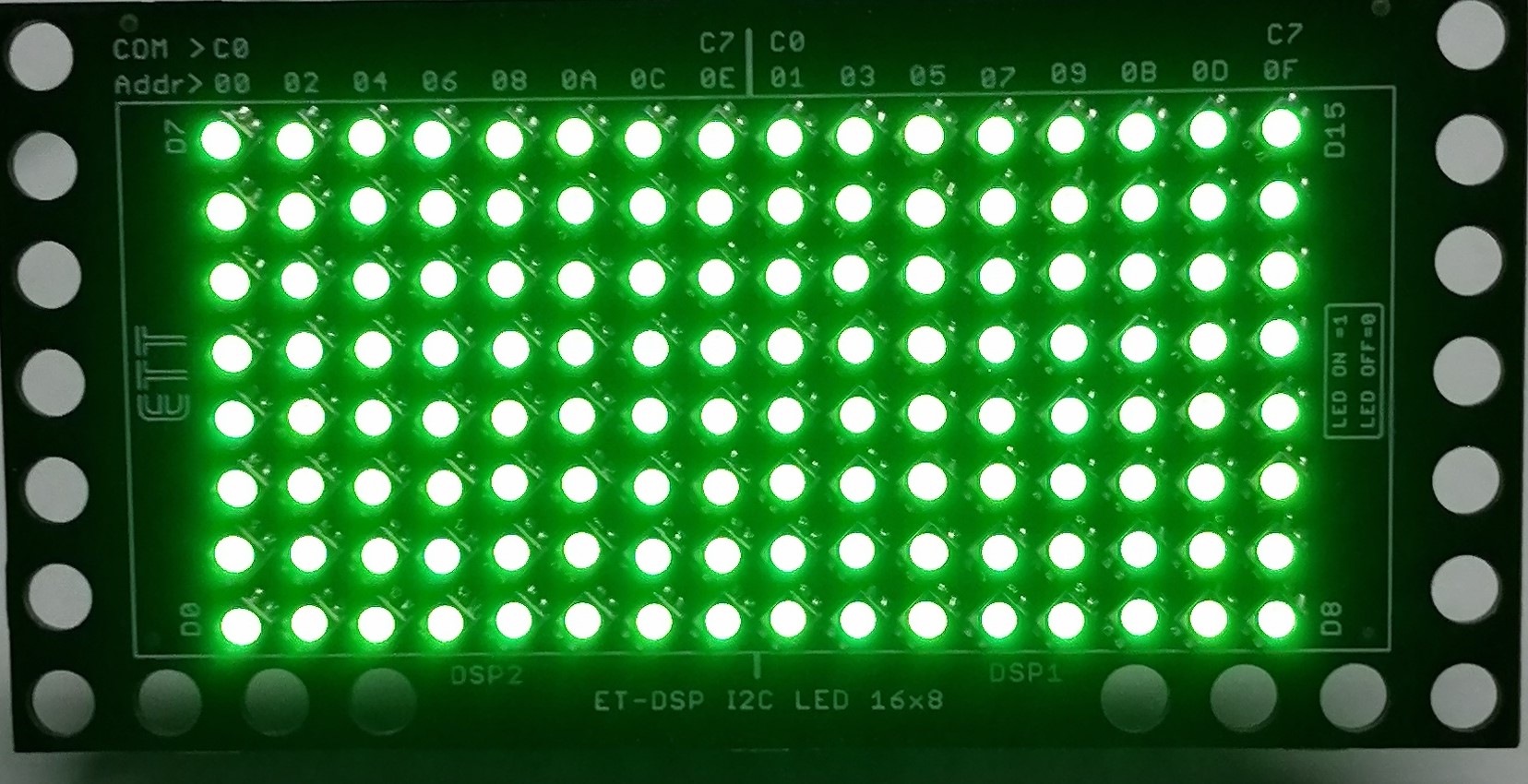

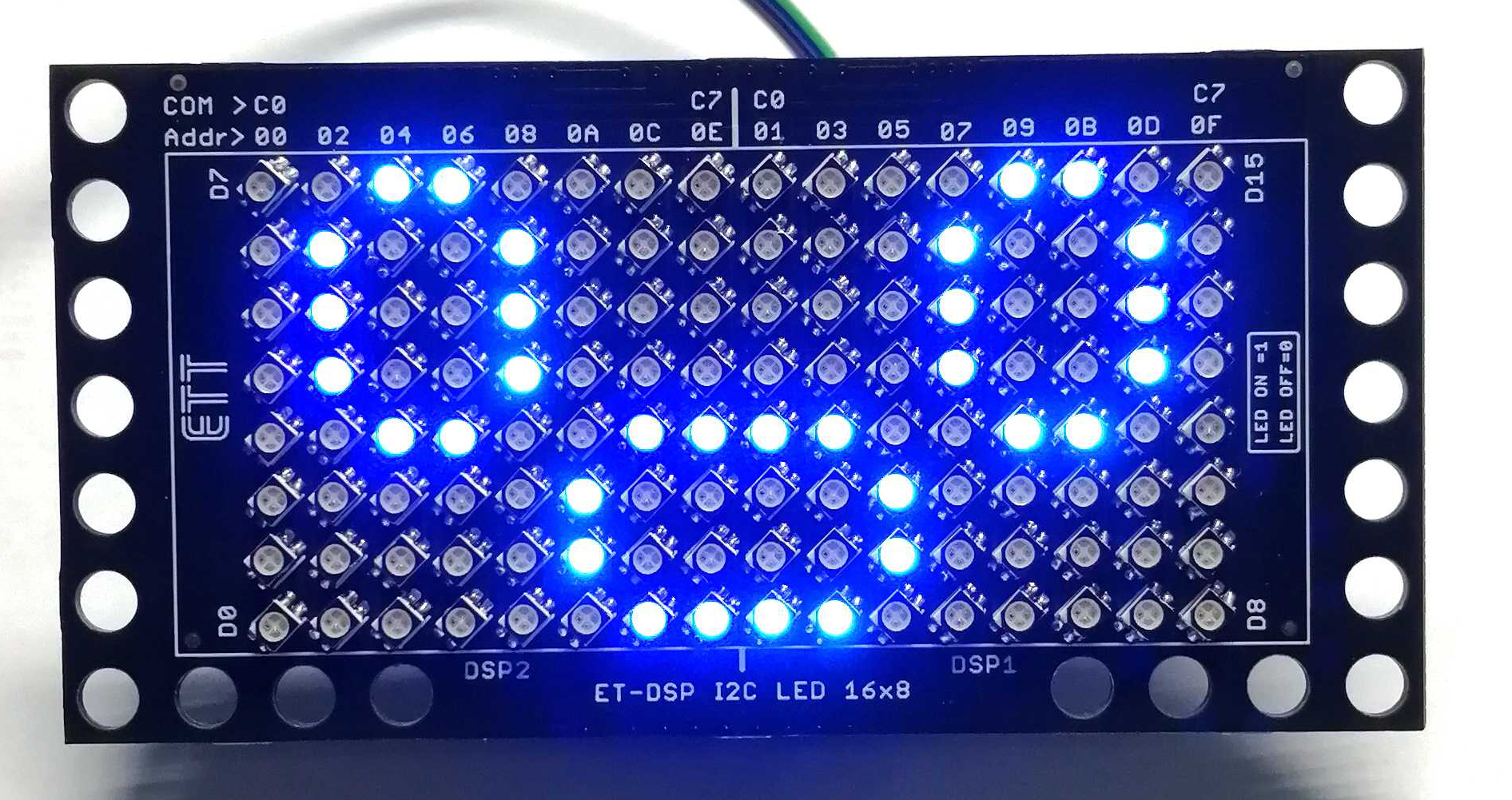

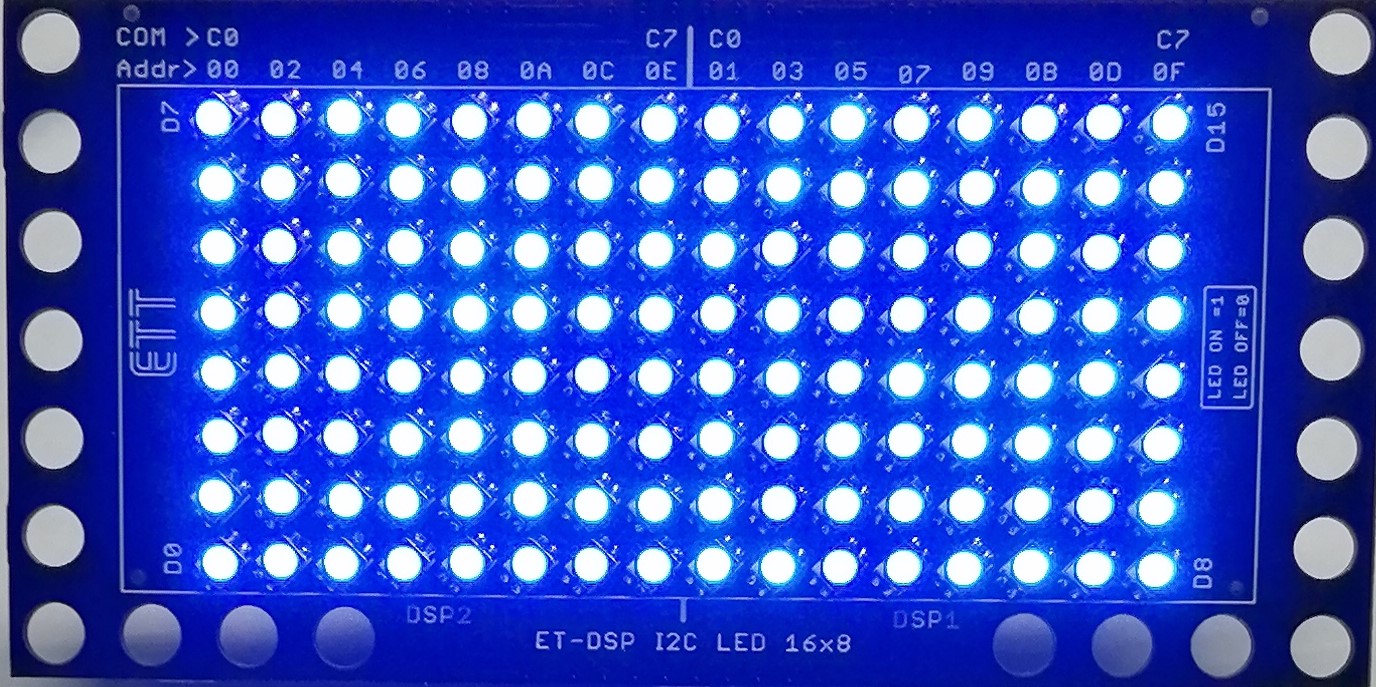

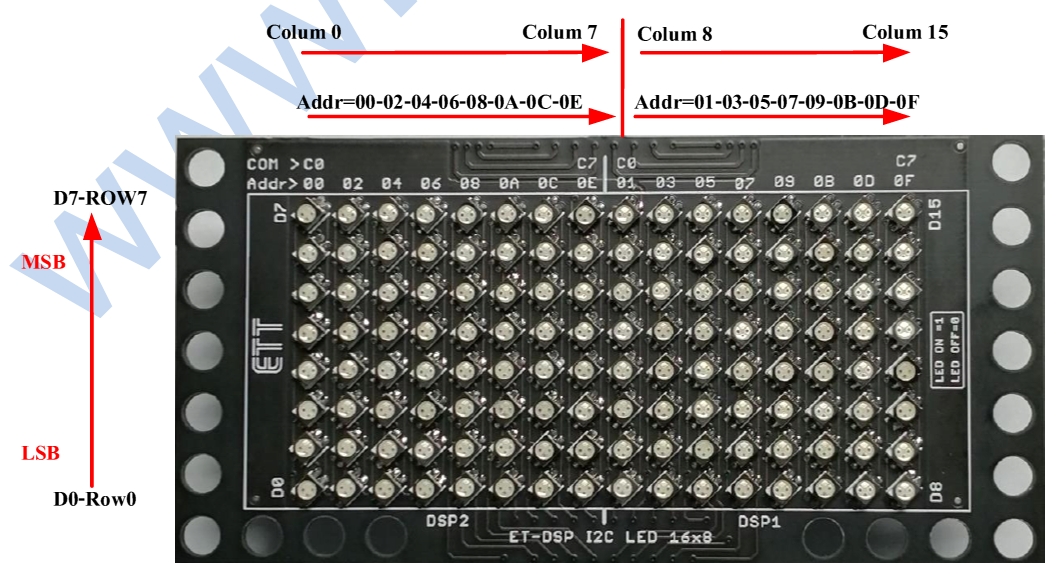

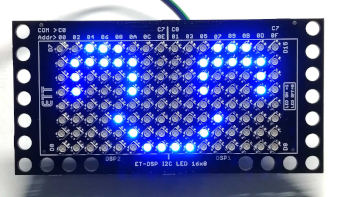

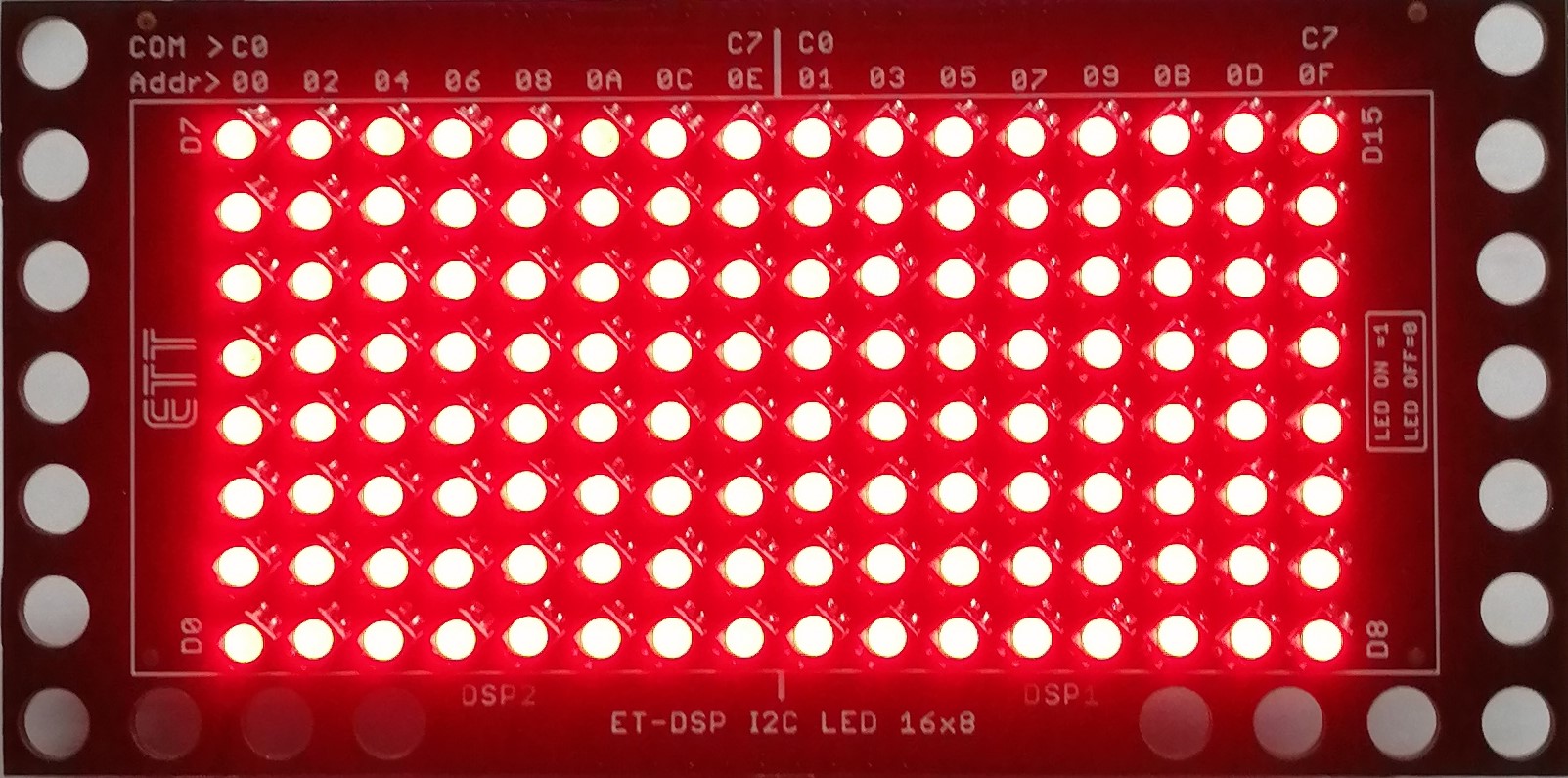

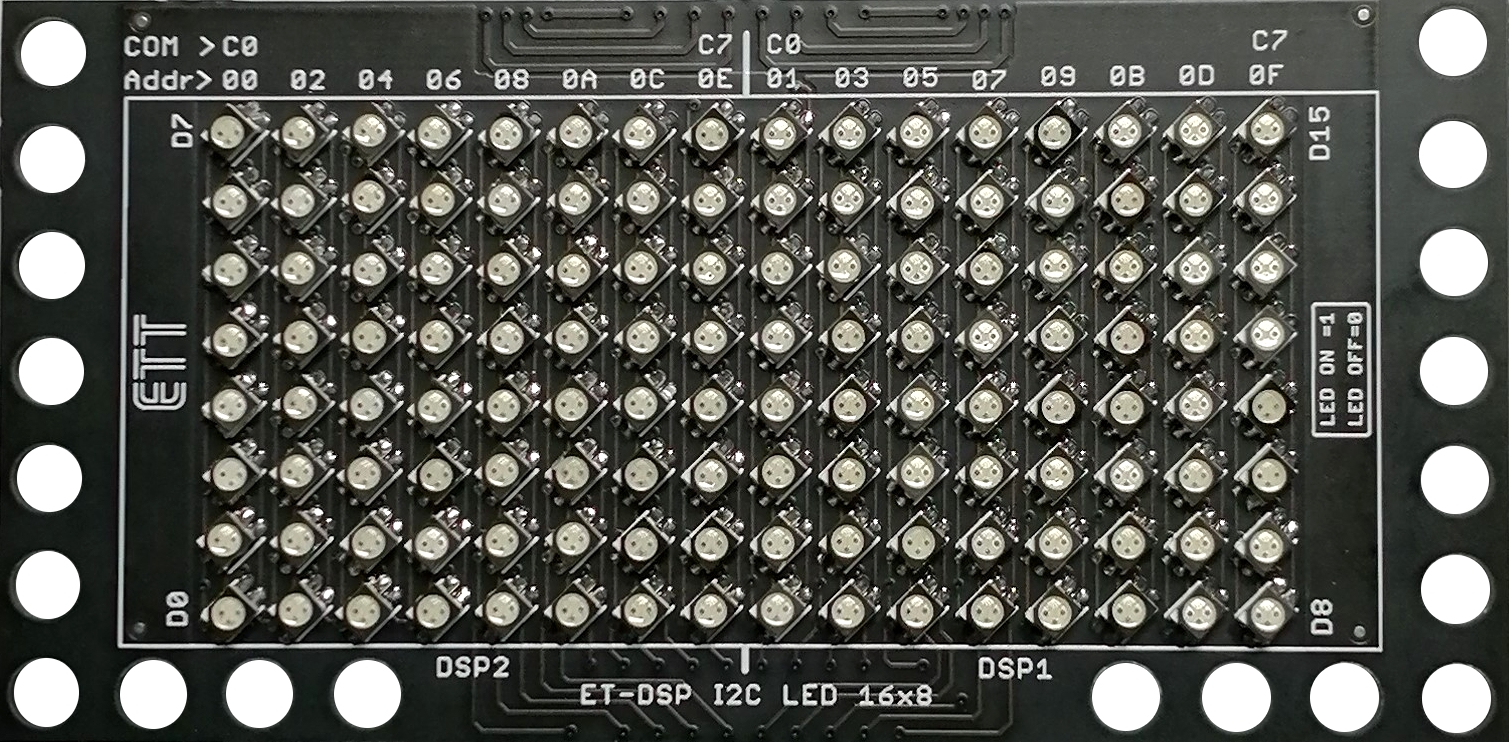

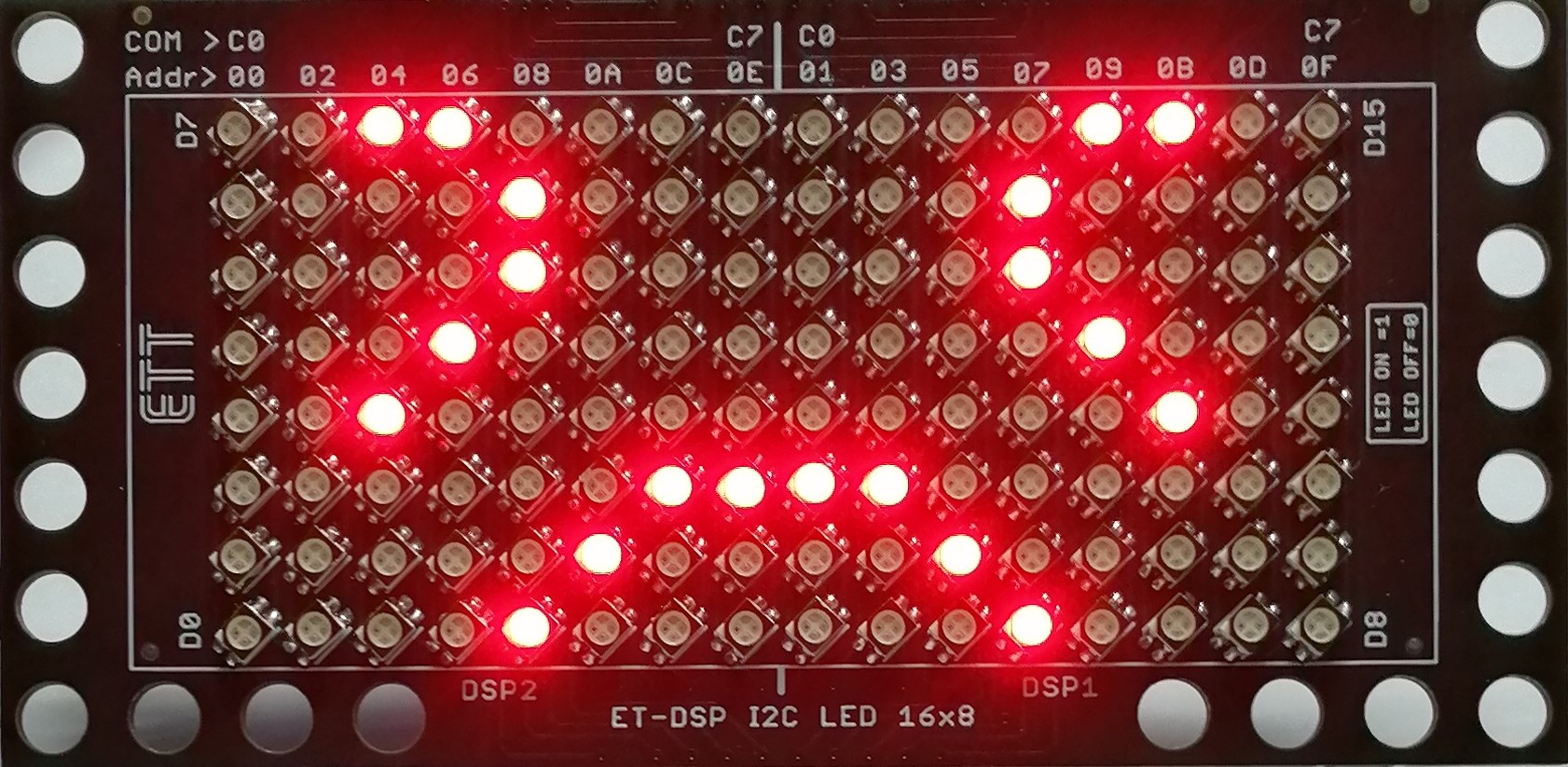

DISPLAY LED จัดออกแบบเป็น DOT MATRIX ขนาด 16 X 8 จุด (128 ดวง) 1 DOT ขนาด 2.3 mm. โดยใช้ LED SMD แบบ RGB สามารถเลือกสีที่จะแสดงผลได้ 3 สี คือ สีเขียว, สีแดง, สีน้ำเงิน ได้โดยผู้ใช้เลือกเปลี่ยน JUMPER ได้เอง

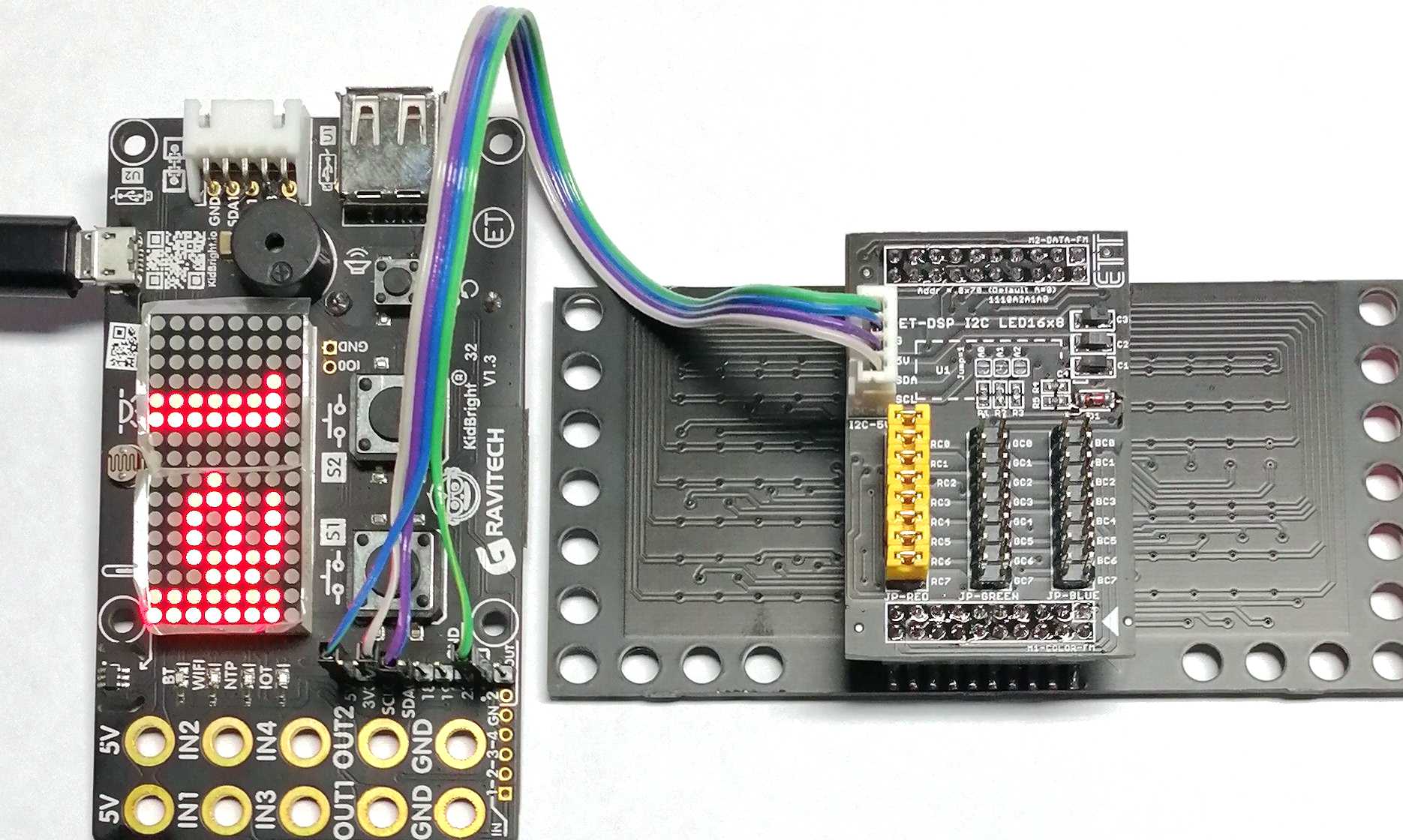

ใช้ IC DRIVE แบบ SCAN เบอร์ HT16K33 ต่อในแบบ I²C PORT ต่อเข้ากับบอร์ด KID BRIGHT ได้ทุกรุ่น ทาง PORT I²C แสดงผลเช่นเดียวกับ LED บนบอร์ด KID BRIGHT ได้ทุกประการ

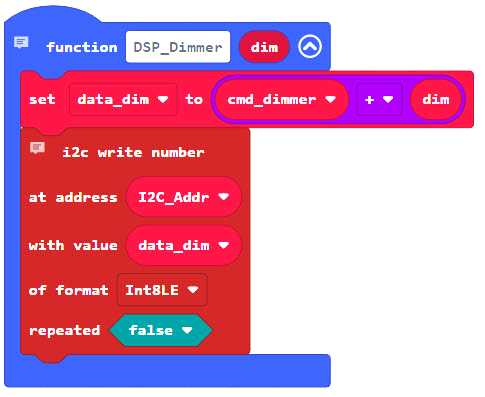

สามารถปรับความสว่างของ DISPLAY ได้ 16 ระดับ (0-15)

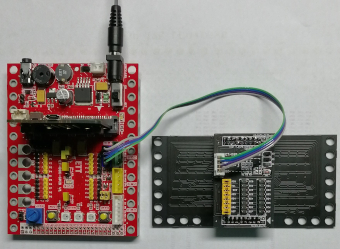

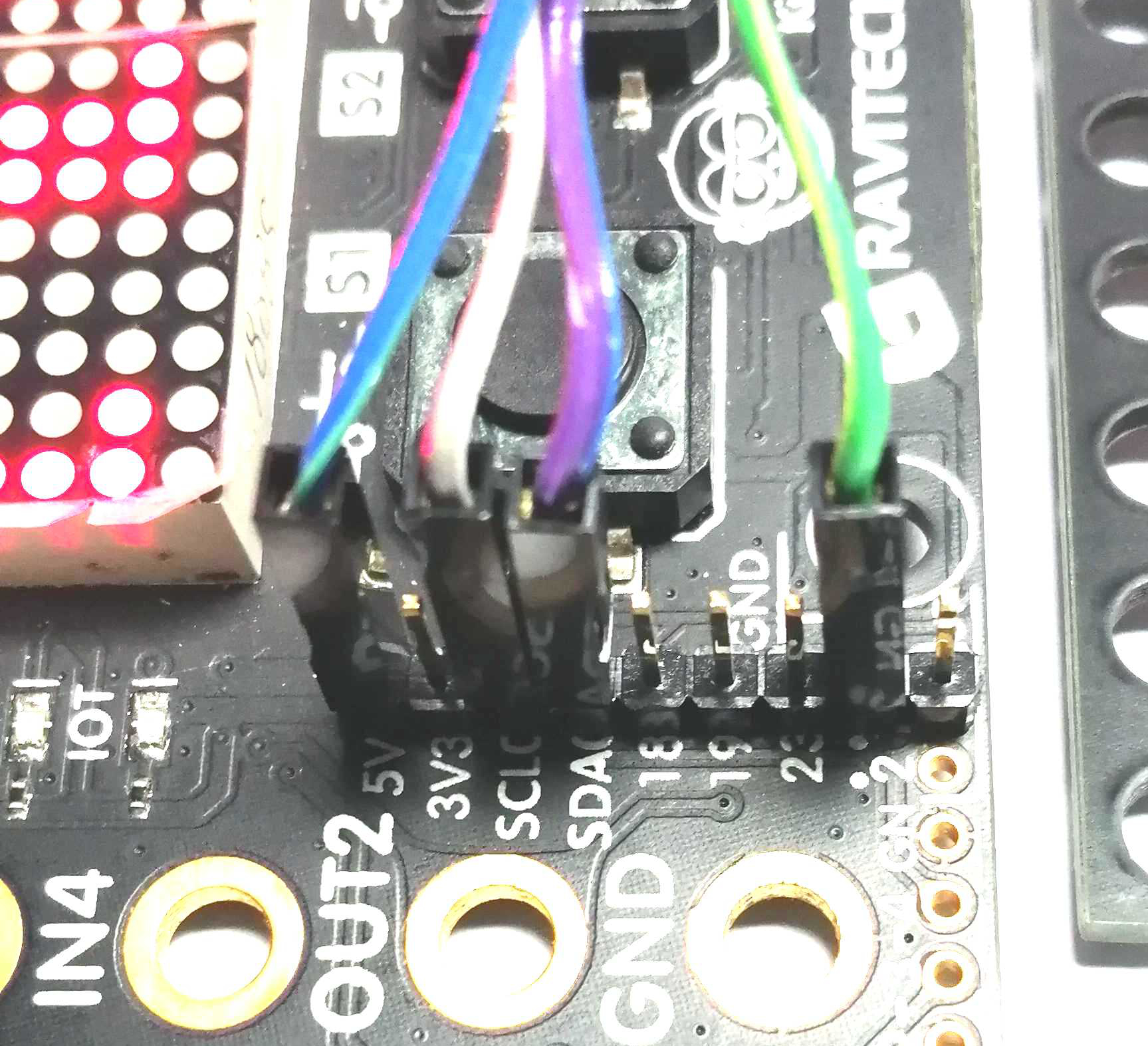

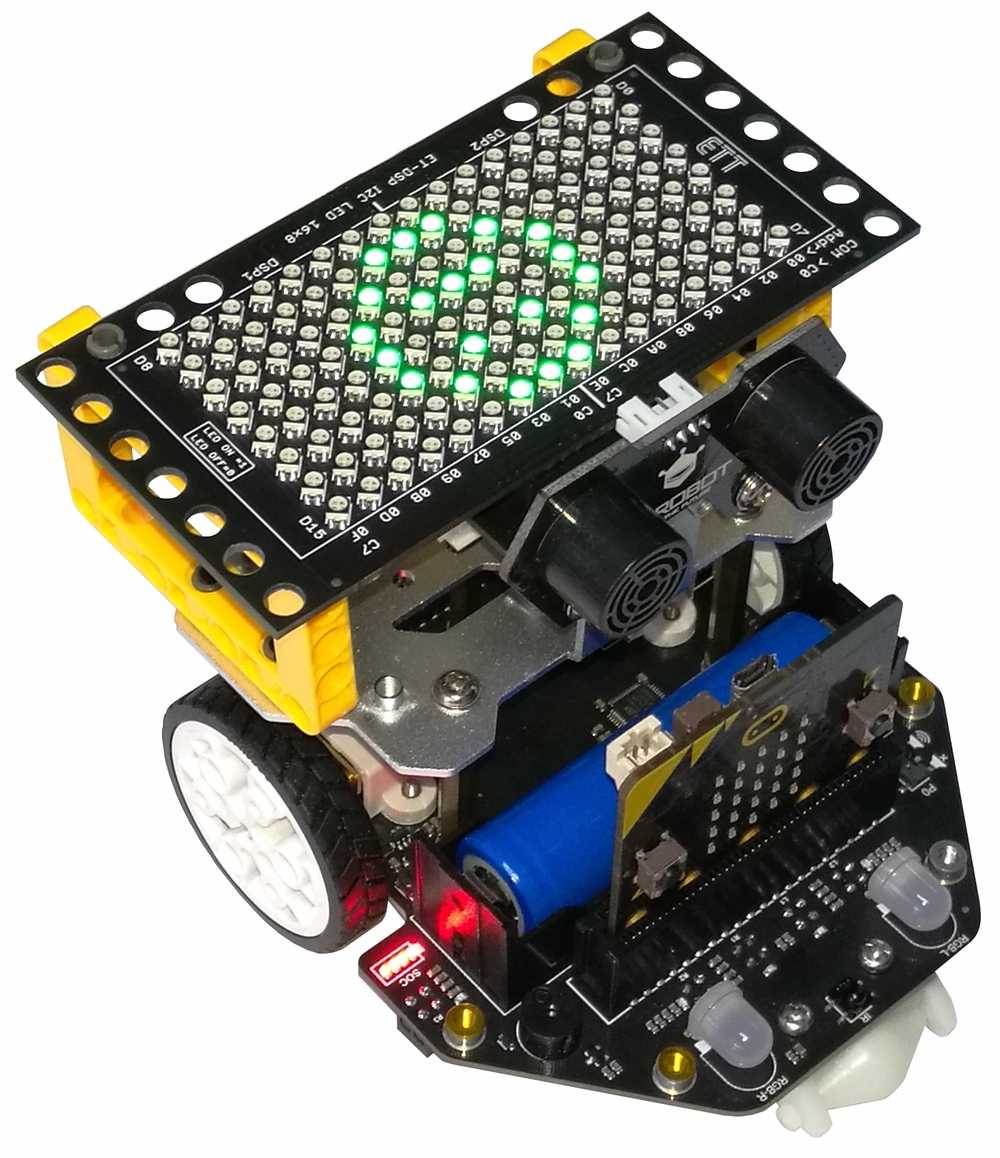

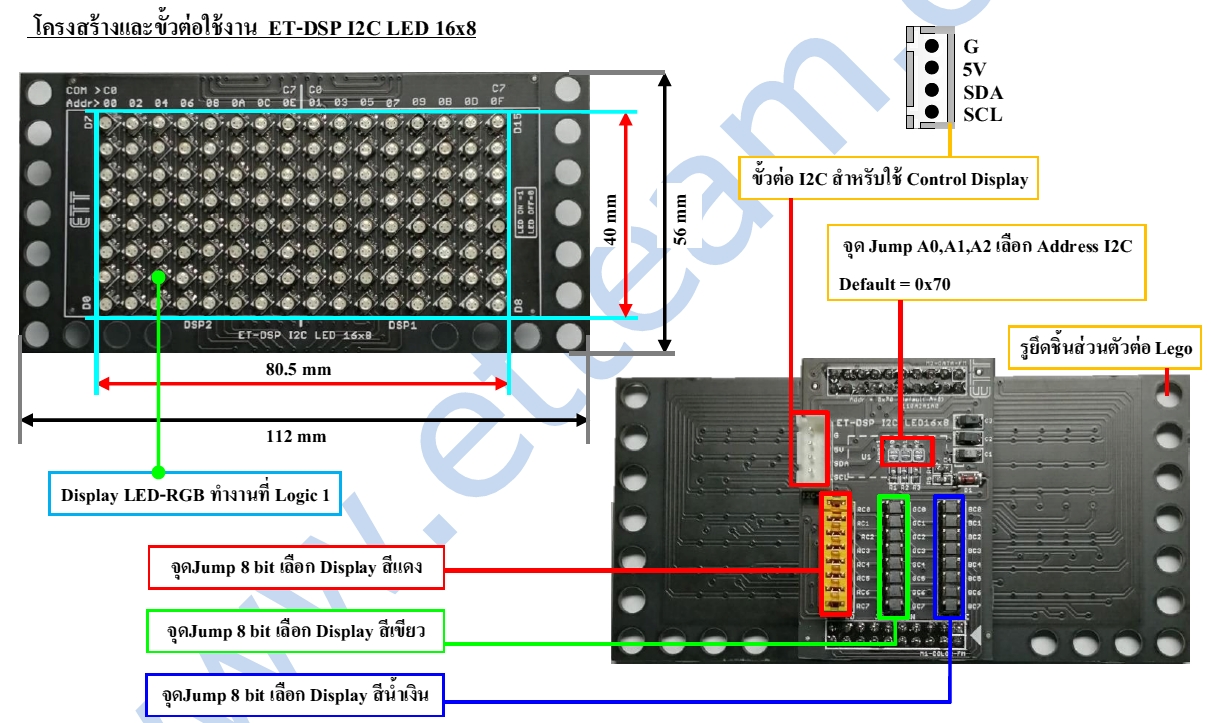

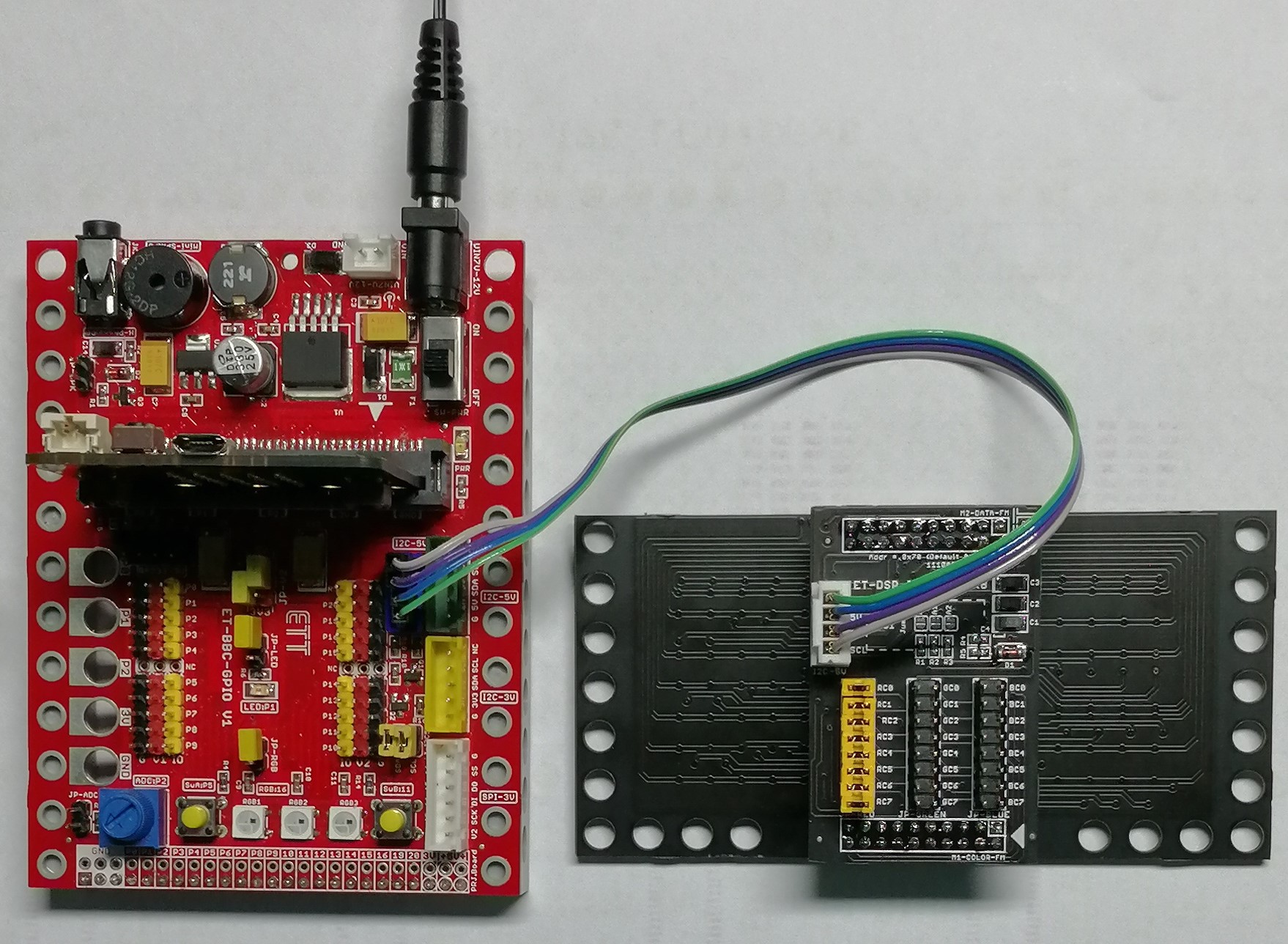

ขั้วต่อ PORT I2C แบบ BLOCK 4 PIN จัดขาเป็น GND, VCC +5V, SDA, SCL โดยต่อเข้ากับบอร์ดไมโครต่างๆ ทาง I²C PORT ได้ เช่น KID BRIGHT,BBC MICRO:BIT, BBC MICRO:BIT V2, บอร์ด Arudino แบบต่างๆ ฯลฯ ได้
ตัวบอร์ด PCB ของ MODULE สามารถนำไปต่อกับชิ้นส่วน LEGO ได้ โดยมีรูรองรับไว้แล้วบนบอร์ด
ใช้ไฟเลี้ยงวงจร +5VDC โดยเมื่อ LED ทุกดวงติดหมด และสว่างสูงสุด จะกินกระแส LED สีแดง = 300mA., LED สีเขียว = 200mA., LED สีน้ำเงิน = 200mA.

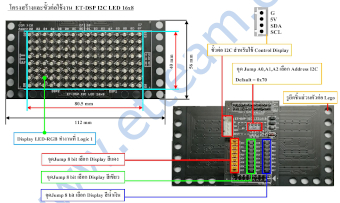

ขนาดส่วน DISPLAY 16 X 8 จะเป็น 80.5 x 40.0 mm., ใหญ่เป็นสี่เท่าของ KID BRIGHT (40.0 x 20.0 mm.) , ขนาดตัวบอร์ดจะเป็น 112.0 x 56.0 mm.
มีค่า I²C ADDRESS อยู่ที่ 0X70 = 112 สามารถเปลี่ยนค่า ADDRESS ได้เอง 8 ค่า ในกรณีต้องการต่อบอร์ด DISPLAY นี้ หลายๆ บอร์ด สูงสุด 8 บอร์ด
ชุด ET-DSP I²C LED 16 X 8 ... ประกอบด้วย

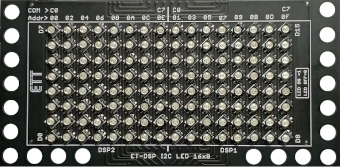

- บอร์ด ET-DSP I²C LED 16 X 8

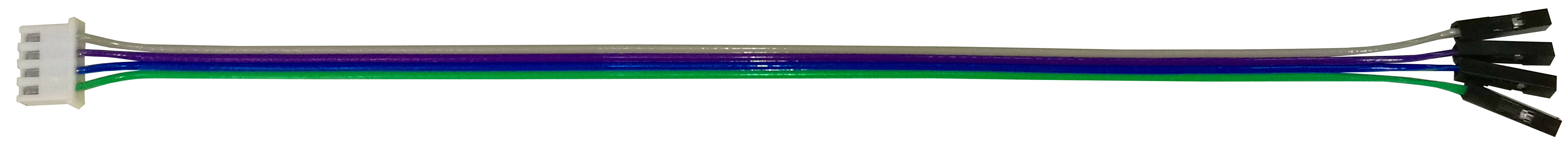

- CABLE 4P-I²C-4F 1 เส้น
