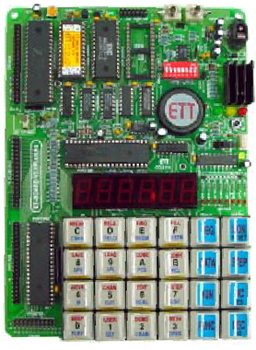

ET -BOARD V3.5 BOX

. . . ET-BOARD V3.5 BOX . . .                                                                                            ราคา  3,450.-

ชุดฝึกไมโครโปรเซสเซอร์ ET-BOARD V3.5 BOX เป็นชุดฝึกที่ออกแบบมาสำหรับทำการทดลองเกี่ยวกับไมโครโปรเซสเซอร์ โดยใช้ CPU Z-80 เป็น CPU ประจำบอร์ด เหมาะสำหรับผู้เริ่มต้นในการศึกษาระบบไมโครคอมพิวเตอร์ สามารถทำการทดลองโดยครอบคลุมถึงโครงสร้างของไมโครโปรเซสเซอร์ การเขียนโปรแกรม การใช้งานและสามารถต่อใช้งานกับเครื่องคอมพิวเตอร์ PCรับ ส่ง-ข้อมูล และทำ DEBUGGER กับเครื่องคอมพิวเตอร์ได้ พร้อมตัวอย่างโปรแกรมการทดลองต่างๆ มากมาย ช่วยให้คุณเข้าใจการทำงานของไมโครโปรเซสเซอร์ Z-80 ได้ดียิ่งขึ้น และสามารถนำไปประยุกต์ใช้งานต่างๆ ได้ต่อไป ...พร้อมกัน     ในชุดจะมีคู่มือการทดลองใบงานไมโครโปรเซสเซอร์เบื้องต้น รหัสวิชา 21052204 พร้อมเฉลยใบงาน และกระเป๋าใส่ชุดฝึกอย่างดีให้พร้อมในชุดด้วย ...



คุณสมบัติทางเทคนิค ET-BOARD V3.5 BOX		ชุดฝึก ET-BOARD V3.5 BOX ประกอบด้วย 1. ET-BOARD V3.5 R1 2. สาย RS232 DB 9 PIN และ DB 25 PIN 3. แผ่น CD - ROM ตัวอย่างโปรแกรม และ SOFTWARE 4. คู่มือการใช้งานบอร์ด 5. คู่มือการทดลอง และเฉลยใบงานการทดลอง ( วิชา 21052204 ) 6. ADAPTER 10 VDC 850 mA 7. กระเป๋าพลาสติกแบบแข็งอย่างดี 1 ใบ ใช้เก็บชุดฝึก
ลักษณะแผงฝึก	เป็นแบบแผงเดี่ยว
CPU	Z-80 แบบ 8 บิท
CLOCK	3.579 MHz
KEY BOARD	24 KEY SWITCH ใช้งานตัว KEY เป็นแบบ RUBBER KEY ป้อนข้อมูลในรูปของเลขฐาน 16
หน่วยแสดงผล	LED แบบ SEGMENT จำนวน 6 หลัก และ LED FLAG จำนวน 8 จุด
EPROM	32 KBYTE
RAM	8 KBYTE
CONNECRTOR	40 PIN I/O PORT 34 PIN I/O PORT 24 BIT BIDIRECTIONAL PARALLEL I/O (8255) 20 PIN PRINTER PORT ต่อใช้งานกับเครื่องพิมพ์ 14 PIN LCD ใช้กับ LCD แบบตัวอักษร
2 IN-OUT JACK TAPE	เก็บข้อมูลเข้า TAPE และ FUNCTION รับ-ส่งข้อมูลกับเครื่อง APPLE II
EXPANSION SOCKET	RAM/EPROM 8 KBYTE
SERIAL PORT	RS232 1 ช่อง ต่อเข้ากับเครื่องคอมพิวเตอร์ PC ใช้งาน รับ-ส่งข้อมูล และทำการ DEBUGGER กับเครื่องคอมพิวเตอร์
SPEAKER	ขนาด 2 นิ้ว ให้เสียงสมบูรณ์ เป็นระบบ D/A 8 บิท
สามารถทำงานแบบ SINGLE STEP ได้
32 FUNCTION ใช้งาน
16 TOOL โปรแกรมอำนวยความสะดวกต่างๆ เช่น เครื่องกำเนิดความถี่, เครื่องบันทึกเสียง
10 GAMES มันๆ
16 DEMO ตัวอย่างโปรแกรมศึกษาการทำงาน
