ET -EXP4

BASIC STAMP II SX | MOTOROLA | MCS51 MULTI MICROCONTROLLER TRAINING SYSTEM

. . . ET-EXP4  CPU . . .                                                                             ราคา  5,800.- . . . ET-EXP4  I/O 1 . . .                                                                           ราคา  3,500.-

EXP4 เป็น ชุดทดลองไมโครคอนโทรลเลอร์ ที่มีครบทุก CPU ที่คุณต้องการ อยู่ภายในชุดฝึกเพียงชุดเดียว ชุดเดียวที่มีให้คุณครบ ... พร้อมทั้ง ชุดขยายการต่อทดลองการใช้งาน I/O ต่าง ๆ และยังจะมีชุดทดลอง I/O แบบใหม่ต่าง ๆ ที่คุณ สามารถต่อขยาย การทดลอง ในอนาคตต่อ ไปได้อีกด้วยจากทีมงาน ETT ...

ชุดทดลองไมโครคอนโทรลเลอร์ ET-EXP4 นับเป็นชุดทดลองสำหรับการศึกษาเรียนรู้ทางด้านไมโครคอนโทรลเลอร์ ได้ครบถ้วน สมบูรณ์แบบที่สุด โดยใช้เครื่องคอมพิวเตอร์ PC เป็นตัวเขียนโปรแกรมแล้ว LOAD เข้าทดสอบการทำงานเข้าในตัว CPU ได้เลย สามารถศึกษา CPU ในตระกูล MCS-51 ที่นิยมใช้กันในขณะนี้ หรือศึกษา CPU ในตระกูล 68HC11 ของ MOTOROLA ที่มีใช้อยู่ในเครื่องมือต่าง ๆ มากมายจากต่างประเทศ นอกจากนั้นชุดฝึกนี้ยังสามารถทำการทดลอง CPU ตระกูล PIC ในแบบภาษา BASIC STAMP II SX ได้อีกด้วย เปิดแนวความคิดใหม่ ๆ เรื่องการเรียนรู้ของไมโครคอนโทรลเลอร์ ในรูปแบบของภาษา BASIC พร้อมกันนี้ชุดฝึกยังมีเครื่องมือวัดที่จำเป็น ให้ใช้งานร่วมได้อีกด้วย เช่น

• LOGIC PROBE
• FREQUENCY COUNTER
• FUNCTION GEN

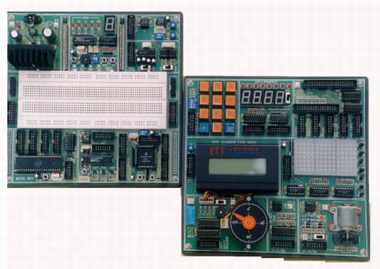

ในชุดฝึก ET-EXP4 นี้จะแบ่งแยกวงจรออกเป็น 2 ส่วนใหญ่ ๆ ด้วยกัน คือชุด แผงวงจรหลัก (ET-EXP4 CPU) และ แผงวงจร ส่วน I/O (ET-EXP4 I/0 1) โดยแผงวงจร I/O ก็ยังจะมีการผลิตชุดใหม่ ๆ ออกมาสนับสนุน การทดลองอีก โดยคุณก็ยังสามารถ ใช้ชุดแผงวงจรหลัก ET-EXP4 CPU เดิมใช้ทำการทดลองกับ ชุด I/O ใหม่ๆ ได้อีกต่อไป ... พร้อมกันนี้ได้พัฒนาระบบใหม่ของ สายการเชื่อมต่อบอร์ด I/O ในส่วนต่างๆ ที่ใช้ ทดสอบ กับ CPU นั้นๆ ด้วยระบบสายแพร์ พร้อมขั้ว CONNECTOR แบบมีขั้ว LOCK กันการต่อสายผิด ตัดปัญหาการต่อสายที่ต่อผิด ที่อาจจะทำให้อุปกรณ์ชุดฝึกของคุณเสียหายได้ ... คุณสามารถต่อทดสอบได้ โดยรวดเร็วและถูกต้อง อุปกรณ์ไม่เสียหาย โดยคุณไม่จำเป็น ต้องหาสายไฟมาทำการปลอกมาตัดมาต่ออีกต่อไป

• บอร์ดทำขึ้นด้วย PCB แบบ PLATED-THROUGH OLES ลดปัญหาจุดต่อจุดบัดกรีและอายุการใช้งานของบอร์ด
• มีวงจร POWER SUPPLY แบบ REGULATE ขนาด + 5VDC และ + 12VDC พร้อมภาคจ่ายไฟเป็น DC ADAPTER ขนาด 1.5 Amp 12V คุณสามารถต่อวงจรเพิ่มเติมโดยไม่ต้องกลัวว่า POWER SUPPLY จะจ่ายไฟให้ไม่พอ
• ชุดเครื่องมือ DIGITAL TOOL ต่าง ๆ เช่น LOGIC PROBE,FREQUENCY COUNTER,FUNCTION GENERATOR ทำให้คุณสามารถทดลองวงจรต่าง ๆ ได้โดยไม่ต้องหาอุปกรณ์เครื่องมือวัดต่าง ๆ เพิ่มเติม
• วงจรแผง PROJECT BOARD ขนาดใหญ่ 840 จุดต่อใช้งาน (175 x67x8 mm) ใหญ่พอที่ให้คุณเพิ่มวงจรต่อทดลอง
• วงจรหลักของ CPU MCS51 โดยใช้เบอร์ AT89S8252 เป็น CPU สำหรับเรียนรู้โดยมีหน่วยความจำภายใน 8K BYTE เป็นลักษณะ FLASH MEMORY สามารถทำการ IN-CIRCUIT DOWNLOAD เข้าตัว CPU ทำการ RUN ทดสอบการทำงาน
• วงจรหลักของ CPU 68HC11 โดยใช้เบอร์ MC68HC811E2 เป็น CPU สำหรับการเรียนรู้ โดยมีหน่วยความจำภายใน 2K BYTE เป็นแบบ FLASH MEMORYสามารถทำ IN-CIRCUIT DOWNLOAD เข้าตัว CPU ทำการ RUN ทดสอบการทำงาน
• วงจรหลักของ CPU BASIC STAMP II SX ของบริษัท PARALLAX สามารถเขียนโปรแกรมผ่านเครื่อง PC แล้วทำการ DOWNLOAD เข้าตัวบอร์ดได้ ทดสอบคำสั่งโปรแกรมภาษา BASIC STAMP II SX
• วงจร LINE DRIVER สำหรับ พอร์ตสื่อสารทั้งแบบ RS232 , แบบ RS422,และ แบบ RS485
• วงจรทดลอง I/O แบบ SERIAL I/O เช่น A TO D ขนาด 12 BIT เบอร์ LTC1298,SERIAL EEPROM เบอร์ AT93C46
• วงจรการทดลอง INPUT แบบ DIP - SWITCH 4 จุดทดสอบ ,แบบ INPUT KEY BOARD ขนาด 4 x 3
• วงจรการทดลอง DISPLAY แบบ LED ขนาด 8 จุดทดสอบ ,แบบ 7 SEGMENT LED จำนวน 4 หลัก
• วงจรการทดลอง LCD DISPLAY ขนาด 16 ตัวอักษร 2 บรรทัด พร้อมกรอบป้องกันส่วน LCD เสียหาย
• วงจรการทดลอง SCAN DOT-MATRIX DISPLAY LED ขนาด 15 x7 DOT
• วงจรการทดลอง UNIPOLAR STEPPING MOTOR แบบ 4 ขด
• วงจรการทดลอง RELAY OUTPUT PORT และ SOUND SPEAKER PORT
• วงจรการทดลอง D TO A ขนาด 8 BIT แบบ R-2R พร้อมวงจรส่วนขยาย
• วงจรการทดลอง DC MOTOR พร้อมวงจรส่วน OPTO INPUT SENSOR 2 ช่อง ใช้ทำการทดสอบทิศทางการหมุน และ ความเร็วของ DC MOTOR
• วงจรแปลงสัญญาณ ากขั้วต่อ 8255 (72IOZ80) เพื่อแยก PORT จากชุด SINGLE BOARD ของ ETT ให้สามารถต่อ ใช้งานกับชุด ET-EXP4 I/O นี้ได้อีกด้วย พร้อม 40 PIN BUS CPU เป็น DECODE PORT และ DATA BUS

นอกจากในส่วนตัว HARDWARE ทั้งหมดนี้ทาง ET ยังได้จัดเตรียมคู่มือการใช้งานและทดลองให้คุณ ในชุด จำนวน 4 เล่ม โดยแยกเป็นคู่มือบอร์ด และคู่มือการทดลอง CPU ในแต่ละเบอร์ พิมพ์ด้วยกระดาษปอนด์อย่างดี พร้อมโปรแกรมในแผ่น DISK ให้คุณสามารถใช้งานได้ทั้ง HARDWARE และ SOFTWARE รวมทั้งสายแพร์ต่อใช้งานระหว่างบอร์ดต่าง ๆ มีให้ครบ สามารถทำการทดลองได้เลย

จะเห็นว่าบนพื้นฐานของ ARD WARE เดียวกันคุณสามารถใช้ได้ถึง 3 แบบ 3 CPU นับว่าเป็นบอร์ดเดียวที่ให้คุณได้ ครบ สมบูรณ์ ในเรื่องของ ไมโครคอนโทรลเลออร์ทดีที่สุดในเมืองไทย นอกจากนี้แล้ว ด ET-EXP4 I/O ยังสามารถนำไปต่อ ทดลองศึกษา กับชุด SINGLE BOARD ต่างๆ ของทาง อีทีที ได้อีกทางขั้ว 34 PIN ET BUS ที่เป็นมาตราฐานในบอร์ดของ อีทีที เช่น ET-BOARD V3.5,V4,V5,V6 หรือจะไปต่อทดลองศืกษาการทำงานกับ บอร์ดไมโครคอนโทรลเลอร์ ต่างๆ ของ ทาง อีทีที ก็ได้ไม่ว่าจะเป็น CPU ในตระกูลใหม่ AVR หรือกับ CPU ตระกูล PIC ... พร้อมทั้งอุปกรณ์หนังสือการทดลองบอร์ดสนับสนุนใหม่ ๆ ที่จะออกมาจากทางทีมงานอีทีที ... ที่คุณเชื่อมั่นได้ในผลงานตลอดเวลา นานนับสิบปี



ชุด ET-EXP4 CPU ประกอบด้วย	ชุด ET-EXP4 I/O 1 ประกอบด้วย
บอร์ด EXP4 CPU ADAPTER DC 12V 1.5 A สายต่อ RS232 แบบ 9 PIN สายต่อ RS232 แบบ 25 PIN สายต่อ PC DOWNLOAD BASIC Stamp II SX สาย DOWNLOAD ET-PSPI สายแพร์ 14 PIN จำนวน 5 เส้น สายต่อเครื่องมือวัด แผ่น DISK 4 แผ่น	ตัวบอร์ด EXP4 I/O 1 แผ่น DISK 4 แผ่น คู่มือ ET-EXP4 CPU&I/O1 คู่มือ ET-EXP4 I/O1 MCS51 คู่มือ ET-EXP4 I/O1 68HC11 คู่มือ ET-EXP4 I/O1 STAMP II SX คู่มือ CPU 68HC811E2 คู่มือ CPU AT89S8252 /AT89S53 สายแพร์ 14 PIN จำนวน 3 เส้น สายแพร์ 34 PIN จำนวน 1 เส้น
