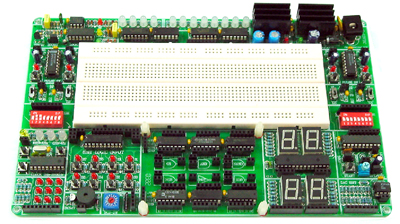

ET-BASIC I/O V1.0

. . . ET-BASIC I/O V1.0 . . .                                      ราคา     3,750.- (ไม่รวม VAT)

       บอร์ดชุดฝึกชุดทดลองเรียนรู้  INPUT, OUTPUT ในแบบต่างๆ พร้อมเครื่องมือใช้งานทดลอง เช่น  LOGIC PROBE สำหรับการเรียนรู้ระบบดิจิตอล และไมโคร

ET-BASIC I/O V1.0 ... เป็นบอร์ดที่ทำขึ้นใช้ทดลองและเรียนรู้ที่มี INPUT, OUTPUT ในหลายรูปแบบต่างๆ กัน มีความอิสระในการเลือกวงจร ต่อใช้งานได้ด้วยการต่อผ่านทางสาย JUMPER WIRE โดยคุณอาจ จะต่อวงจรขึ้นมาทดลองเองในส่วนของ PROJECT BOARD หรือนำ ไปใช้ต่อร่วมทดลอง กับวงจรทาง ดิจิตอล หรือต่อใช้งานร่วม ทดลอง กับบอร์ดไมโครต่างๆ ของทาง อีทีที ที่ทำขึ้น เช่น บอร์ด CPU ในตระกูล MCS51, AVR, PIC, MOTOROLA ๆลๆ และนอกจากนั้น ยังสามารถ ต่อทดลองกับอุปกรณ์ประเภท CPLD (Complex Programmable Logic Device )ได้อีกด้วย

ภายในบอร์ด ET-BASIC I/O V1.0 ประกอบด้วยวงจร ต่างๆ ใช้ทดลองได้ เช่น

• LED 12 BIT LOGIC MONITOR แบบ 2 สี ในตัวแสดงสถานะ LO, HI ให้เห็นได้ครบทั้ง 2 สถานะ ที่เป็นอยู่จริง

• INPUT DIP SWITCH 8 BIT จำนวน 2 ชุด ใช้ทดสอบ INPUT ต่างๆ

• 8 BIT LOGIC INPUT SWITCH พร้อม LED แสดงสถานะการทำงาน

• PULSE SWITCHS แบบโมโนสเตเบิ้ล จำนวน 2 ชุด โดยมีทั้งแบบ NON - INVERTED และแบบ INVERTED สามารถเลือกต่อออกไปใช้งานได้

• BCD SWITCH จำนวน 1 ชุด แบบ 4 BIT

• SLIDE SWITCH จำนวน 4 ชุด เลือกเป็น HI หรือ LO

• ลำโพงเล็ก เปียโซ BUZZER ทดสอบกำเนิดเสียง

• วงจรถอดรหัส HEX TO 7-SEGMENT พร้อม LED 7-SEGMENTS 2 หลัก แสดงได้ 0-9,A-F

• LED 7-SEGMENT 2 หลัก แบบต่อตรง

• วงจรแสดงผล MATRIX LED แบบ 3 x 3

• วงจรแปลงสัญญาณ DIGITAL TO ANALOG CONVERTOR (DAC) ขนาด 8 BIT

• วงจรแปลงสัญญาณ ANALOG TO DIGITAL CONVERTOR (ADC) ขนาด 8 BIT

• วงจรกำเนิดสัญญาณนาฬิกา 1Hz, 10Hz, 100Hz, 1 KHz, 10 KHz, 100 KHz และปรับค่าได้ นำไปเป็นสัญญาณนาฬิกา ให้กับการทดลองในวงจรต่างๆ โดยตัววงจรสัญญาณนาฬิกาใช้ CPU MICROCONTROLLER เป็นตัวกำเนิดสัญญาณนาฬิกา

• วงจรลอจิกโพรบ (LOGIC PROBE) สามารถแสดงผลใช้งานได้ทั้ง LO , HI และสัญญาณพัลส์ ใช้วัดและตรวจสอบการทำงานสถานะต่างๆ ของวงจรได้เลยบนบอร์ด ไม่ต้องหาเพิ่มเติมอีกจากนอกบอร์ด

• แผงต่อทดลอง PROJECT BOARD ขนาดใหญ่ ต่อได้ 840 จุด ขนาด 172 x 65 mm. มากพอให้คุณต่อทดลองใช้งานได้

• ส่วนต่อทดลอง วงจร TTL OR,NOR,AND,NAND,XOR,NOT (OPTION)

• ส่วนต่อขยายวงจรบอร์ดทดลองอุปกรณ์ CPLD หรือ CPU

• วงจร POWER 7805 5V และวงจร POWER 7812 12VDC พร้อม DC ADAPTER ขนาดใหญ่ 12VDC 1.5A (ETA05)

• ชุดสาย ET-JWBOX 300 สายต่อกับชุดทดลองต่างๆ เข้า PROJECT BOARD จำนวน 6 ขนาด รวม 300 เส้น บรรจุในกล่องพลาสติกอย่างดี

ชุด MODULE V1  ที่ทาง อีทีที ออกแบบทำขึ้นมีทั้งรูปแบบบอร์ด CPU MICROCONTROLLER ต่างๆ และ บอร์ด CPLD ให้คุณ เลือกใช้คู่กับ ET-BASIC I/O V1 ได้ตรงกับความต้องการ ศึกษาของคุณได้มาก ที่สุดกว่าใคร

• ET-MCS51 MODULE V1 ชุดใช้ในการเรียนรู้ทดลอง CPU MICROCONTROLLER ตระกูล MCS51 ใช้ CPU เบอร์ P89C51RD2

• ET-AVR MODULE V1 ชุดใช้ในการเรียนรู้ทดลอง CPU MICROCONTROLLER ของบริษัท ATMEL ตระกูล AVR ใช้ CPU เบอร์ AT90S8535

• ET-PIC MODULE V1 ชุดใช้ในการเรียนรู้ทดลอง CPU MICROCONTROLLER ตระกูล PIC ใช้ CPU เบอร์ PIC16F877 หรือ PIC18F458

• ET-BASIC STAMP P40 MODULE V1 ชุดใช้ใน การเรียนรู้ทดลอง CPU MICROCONTROLLER  ในรูปแบบ ของภาษา BASIC STAMP  ของทางบริษัท PARALLAX

• ET-CPLD TRAINING  MODULE XC95108  ชุดใช้ใน การเรียนรู้ทดลอง ออกแบบวงจร CPLD (Complex  Programmable Logic Device ) โดยใช้เบอร์  XC95108 ของบริษัท  XILINX ในการทดลอง

ชุด ET-BASIC I/O V1.0 ประกอบด้วย ... 1. ตัวบอร์ดพร้อมกล่อง ET-BASIC I/O V1.0                                   2. คู่มือการใช้ ET-BASIC I/O V1                                     3. ชุดสายต่อ ET-JWBOX300                                                           4. DC ADAPETR 12VDC 1.5 A (ETA05) 5. กระเป๋าพลาสติกแข็ง อย่างดีสำหรับใส่ชุดฝึก (ET-BOX1)

คู่มือการใช้งาน ET-BASIC I/O V1.0 [GO]
