[ ETT product : ผลิตภัณฑ์ของ อิทีที ]

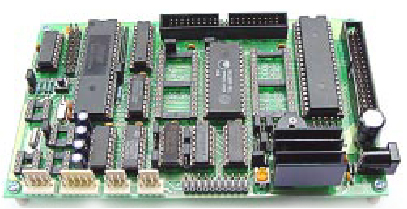

CP -SB31 V2.0

. . . CP-SB31 V2.0 . . .                                                                   ราคา  1,350.-

    CP-SB31 V2.0 ... เป็นบอร์ดที่ถูกออกแบบและพัฒนาอย่างต่อเนื่องมาจาก CPSB31 V1.0 ของอีทีที โดยได้พัฒนาโครงสร้างของบอร์ดในส่วน ที่มีข้อจำกัดในการใช้งานบางประการ และเสริมประสิทธิภาพ วงจรใช้งาน ทั้งในด้านของหน่วยความจำ และอุปกรณ์สนับสนุน อินพุท/เอ้าท์พุท แบบต่างๆให้สามารถเลือกใช้ได้หลากหลายมากขึ้น และยังคงขนาดของบอร์ดให้เล็กกะทัดรัดเหมาะสมกับการใช้งานมากยิ่งขึ้น ...

•  CPU 80C31 Run ความถี่ 11.059 MHz (สามารถใส่เบอร์อื่นๆในตระกูล MCS-51 ได้) 32KB Eprom Monitor (27256)

• 8KB/32KB RAM พร้อมวงจร Backup (6264/62256) on Board 8KB (6264)

• 32KB ROM/RAM Expansion (27256/62256)

• 40 Pin Z80 Bus Compatible (Address & Data Bus สำหรับขยายระบบ)

• 24 Bit I/O 8255 Port 34 Pin มาตรฐานอีทีที (72IOZ80-BUS)

# 10 Pin Keyboard Connector ( Matrix - Key 4 x 4 Port - C of 8255 )

# Mini Sound Speaker

• 20 Pin Expansion CPU Port (P1&P3) Compatible With AT89C1051/2051 CPU ใช้พัฒนาระบบ CPU ATMEL แบบ 20 PIN

• 20 Pin LCD Connector (Graphic & Character Dotmatrix LCD)

• Power-on Reset + WatchDog + Backup on Board (MAX691)

• Serial Port RS232 Channel-0 on Board (RS422/RS485 Option)

• Serial Port RS232 Channel-1 (สำหรับ CPU Dallass DS80C320 Option)

• Serial I/O A/D 12 Bit x 2 Channel (ADC เบอร์ LTC1298 Option)

• Serial I/O Real Time Clock (RTC เบอร์ DS1202 Option)

• พัฒนาบอร์ดได้ด้วยชุด ET-DEBUGGER 8031

• 7805 Regulate Power Supply on Board (+9VDC Input)

• PCB Size 9cm. x15.5cm. (3.5 x6 Inch.)

• ชุด CP - SB31 V2.0 ประกอบด้วย ตัวบอร์ด,แผ่น CD-ROM ตัวอย่างโปรแกรม, คู่มือใช้งาน ...
