CP-JR51USB




CPU AT89C5131

PLCC TYPE 52 PIN

32KBYTE FLASH MEMORY,

256BYTE RAM, FULL DUPLEX UART,

1024BYTE ERAM, DUAL DTA POINTE,

WATCH DOG, USB, PCA




. . . CP-JR51USB . . .                                                                                      ราคา      * 1,050.-

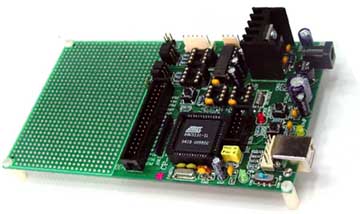

  CP-JR51USB    บอร์ด CONTROL ที่ต่อใช้งานผ่านทาง PORT USB



  บอร์ด CONTROL ที่ต่อใช้งานผ่านทาง PORT USB ในแบบ V1.1 และ V2.0 ใช้ CPU MCS51 เบอร์ AT89C5131 ของ ATMEL  ที่มีระบบต่อทาง USB ได้โดยตรง   เลือกการทำงานในแบบ 6 CLOCK หรือ 12 CLOCK ได้ บอร์ดนี้เหมาะสำหรับการพัฒนาสร้างเป็นอุปกรณ์ต่างๆ ต่อกับ PORT USB ได้โดยตรง ไม่ต้องใช้อุปกรณ์ไอซี DRIVE ต่างๆ มาต่อร่วมทำให้ประหยัดในการนำไปใช้งาน



 คุณสมบัติโดยทั่วไป

  • CPU ON BOARD AT89C5131 แบบ PLCC TYPE 52 PIN

  • RUN ความถี่ X’ TAL 24MHz สามารถเลือกแบบ 6 CLOCK หรือ 12 CLOCK ได้

  • หน่วยความจำแบบ FLASH 32KBYTE, RAM 256BYTE, FULL DUPLEX UART, ERAM 1024BYTE, DUAL DTA POINTE, WATCH DOG, USB, PCA

  • สามารถ DOWNLOAD โปรแกรม ทาง USB PORT เข้าต่อ CPU ได้โดยตรง เหมาะสำหรับเครื่องคอมพิวเตอร์ที่ใช้ ไม่มี RS232 POR

  • 5 PORT ต่อใช้งาน P0, P1, P2,P3, P4 ทาง 34 PIN ET-BUS I/O

  • I2C EEPROM เบอร์ 24XX ( OPTION )

  • I2C RTC เบอร์ DS1307 ( OPTION )

  • I2C BUS ET 10 PIN ต่อใช้งาน

  • RS232 MAX232 ON BOARD, RS422/485 ( 75176 หรือ MAX3088 OPTION )

  • POWER SUPPLY 7805 ON BOARD

  • PCB SIZE 15.3 X 9 CM

  • ใช้โปรแกรม FLIP ของ ATMEL ผ่าน USB ในการ DOWNLOAD โปรแกรมเข้าตัว CPU ทำงานบน OS WINDOWS 98/ME/2000/NT/XP

  • ชุด CP-JR51USB ประกอบ บอร์ด CP-JR51USB, สาย CABLE USB A TO B TYPE, เอกสารการใช้ งาน





[ DOWNLOAD ]

คู่มือการใช้งาน CP-JR51USV  ( 1 / 3 )

คู่มือการใช้งาน CP-JR51USV  ( 2 / 3 )
คู่มือการใช้งาน CP-JR51USV  ( 3 / 3 )

คู่มือการใช้งานและโปรแกรม DOWNLOAD

ปรับปรุงเมื่อวันที่ ๒๗ พ.ย. ๒๕๔๗
