[ ETT product : ผลิตภัณฑ์ของ อิทีที ] |
CP
-AVR V3
EXP CP -AVR V3 PLUS EXP
 |
ET-HARDWARE KIT V1 |
|
|
. . . CP -AVR V3 EXP . . . ใช้ CPU AT90S8535 ราคา 1,230.- . . . CP -AVR V3 PLUS EXP . . . ใช้ CPU ATMEGA163 ราคา 1,290.- |
บอร์ดควบคุมใหม่ จากทีมงาน
อีทีที ในตระกูล AVR เบอร์
AT90S8535
และ ATMEGA163
บอร์ด
CP -
AVR V3, V3 EXP, V4
และ CP - AVR V3 PLUS,
V3 PLUS EXP, V4 PLUS ...
ถูกพัฒนาขึ้นมาเสริมในชุดของบอร์ด
AVR V1, V2
โดยในรุ่น V3, V3
EXP, V4 จะใช้ CPU หลักเป็น
AVR เบอร์ AT90S8535
และในรุ่น V3 PLUS, V3 PLUS EXP และ
V4 PLUS จะใช้ CPU ของ
AVR เบอร์ ATMEGA163
โดยเพิ่มความสามารถสูงขึ้นกว่าใน
CPU AT90S8535 โดย CPU ทั้งนี้
มีโครงสร้างเป็นแบบ RISC ทำงานที่
1 CLOCK ต่อ 1
คำสั่ง
ซึ่งจะทำให้สามารถทำงานได้เร็วมากกว่า
CPU แบบ 12 CLOCK หรือ
4 CLOCK ต่อคำสั่ง
|
รายละเอียดของ CPU AT90S8535 ( ใช้ในรุ่น V3, V3 EXP, V4 ) |
รายละเอียดของ CPU ATMEGA163 คุณสมบัติที่เพิ่มขึ้นกว่าใน CPU AT90S8535 ( ใช้ในรุ่น V3 PLUS, V3 PLUS EXP, V4 PLUS ) |
|
|
CP
- AVR V3, V3
PLUS ... เป็นบอร์ดควบคุม AVR
ที่
ออกแบบวงจรในเฉพาะส่วนทีจำเป็น
เช่น ภาคจ่ายไฟ, RS232, วงจร
DOWNLOAD เหมาะสำหรับผู้ใช้งานมี่ต้องการนำบอร์ดไปพัฒนาเอง
พร้อม PCB เอนกประสงค์
ตัวบอร์ดสามารถพัฒนา LOAD โปรแกรมได้ด้วยตัวเอง
ไม่ต้องใช้บอร์ดอื่นๆ อีก ...

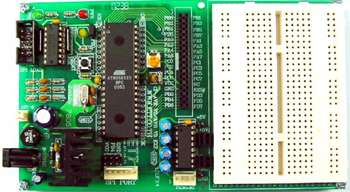

CP - AVR V3 EXP, V3 PLUS EXP ... จะมีลักษณะเดียวกับบอร์ด CP - AVR V3, V3 PLUS แต่จะเพิ่มในส่วนของ PROJECT BOARD เข้าไปสำหรับให้ผู้ใช้งานต่อทดลองวงจร I/O ต่างๆ ขึ้นมาได้เอง เหมาะสำหรับผู้ที่ต้องการศึกษาเรียนรู้ทดลองการทำงานของ CPU AVR ตัวบอร์ด สามารถพัฒนา LOAD โปรแกรมได้เอง ...
CP-AVR
V3 EXP ... ใช้ CPU AT90S8535 RUN ความถี่
8MHz เขียนโปรแกรมได้ 8
KBYTE แบบ FLASH ,EEPROM 512 BYTE, RAM 512 BYTE
CP-AVR
V3 EXP PLUS ใช้ CPU ATMEGA163 RUN ความถี่
8MHz เขียนโปรแกรมได้ 16
KBYTE แบบ FLASH ,EEPROM 512 BYTE, RAM 1024 BYTE
คุณสมบัติ
... เช่นเดียวกับในรุ่น CP-AVR
V3 และ V3 PLUS โดยมีการเพิ่มในส่วนของ
PROJECT BOARD และเปลี่ยน CONNECTOR
34 PIN จากตัวผู้เป็นตัวเมีย
34 PIN และเพิ่มขั้วตัวเมีย
2 ชุด เป็น VCC และ GND
เลือกใช้
PROJECT BOARD อย่างดีมีคุณภาพ
KH-102 ขนาด 8 x 6
CM ... ใช้ต่อวงจรทดลองต่างๆ
ออกจากตัว CPU ได้โดยง่าย
โดยอาจจะใช้คู่กับชุดสายต่อ
JUMPER SET ET-JWBOX300 ซึ่งเป็นสายที่ถูกออกแบบและผลิตให้สามารถใช้กับ
PROJECT บอร์ดได้เป็นอย่างดี
... หรืออาจจะใช้คู่กับชุดอุปกรณ์ต่อทดลอง
ET-HARDWARE KIT V1
ซึ่งจะมีอุปกรณ์ต่างๆ ให้
เช่น R, C, LED, 7-SEGMENT, SWITCH,
STEPPING MOTOR
สามารถ
DOWN LOAD โปรแกรมที่เขียนขึ้นบนเครื่องคอมพิวเตอร์
PC ที่เป็น HEX FILES เข้ายังบอร์ดได้โดยตรงผ่านทาง
PRINTER PORT ของคอมพิวเตอร์พีซีทำงานบนระบบ
OS WINDOWS 95 / 98 / ME / NT/
XP / 2000
ชุด
CP-AVR V3 EXP, V3
PLUS EXP ประกอบด้วย ...
ตัวบอร์ด, คู่มือการใช้งาน,
CD-ROM AVR โปรแกรมใช้งาน
และตัวอย่างโปรแกรม, สาย
ET-PSPI ใช้ DOWNLOAD
โปรแกรมเข้าบอร์ด ...
CP
- AVR V4, V4
PLUS ...
เป็นบอร์ดที่ออกแบบเพิ่มเติมอุปกรณ์เป็น
I/O ต่างๆ เช่น RTC,
I/O PORT, RS422/485
บอร์ดนี้จะเหมาะสำหรับผู้ที่นำไปใช้งาน
ตัวบอร์ดสามารถพัฒนา LOAD โปรแกรมได้เอง
...
| ชุดอุปกรณ์สนับสนุน ... ใน CPU AVR ..จาก อีทีที. | |
| 1. คู่มือ AVR ENHANCED RISC MICROCONTROLLER ( เป็นคู่มือภาษาไทย อธิบายตัว CPU AVR ) | |
| 2. คู่มือ AVR DATA BOOK ( เป็นคู่มือภาษาอังกฤษ อธิบาย CPU AVR และคำสั่ง ) | 90.- |
| 3. คู่มือรู้จักและเข้าใจ CHIPS SUPPORT แบบ I2C (หนังสืออธิบายการทำงานของ IC แบบ I2C เช่น A/D,RTC...) | 90.- |
| 4. โปรแกรมภาษา BASIC AVR ( โปรแกรมเขียนพัฒนาบอร์ดของตระกูล AVR ด้วยภาษา BASIC ) | 490.- |
| 5. CP - AVR V1 ( บอร์ดใช้ CPU AVR เบอร์ AT90S8535 พร้อมอุปกรณ์ทดลอง ) | 1,190.- |
| 6. CP - AVR V2 ( บอร์ดใช้ CPU AVR เบอร์ AT90S8535 พร้อมส่วน PCB เอนกประสงค์ | 850.- |
| 7. CP - JRAVR ( บอร์ดใช้ CPU AVR เบอร์ AT90S2313 ขนาด 20 PIN DIP TYPE ) | 490.- |
| * ทุกบอร์ด AVR ของทาง อีทีที จะมีโปรแกรมใช้พัฒนาด้วย ASSEMBLY ของ AVR และ SIMULATOR ของ AVR ให้ครบทุกชุ ด ชื่อ AVR STUDIO ของบริษัท ATMEL ,DATA IC, โปรแกรม DOWNLOAD เข้าบอร์ดที่ทำงานบน OS ของ WINDOWS 95/98/ME/NT/XP/2000 และตัวอย่างโปรแกรม ... | |
|
[ DOWNLOAD ] |
คู่มือบอร์ด CP-AVR V3 / V4
ตัวอย่างโปรแกรม [GO]
โปรแกรม W95mega168V1 / W95s8535V5
