CP -BS2P40   CP-JRBS2P40

. . . CP-BS2P40 . . .                                                                    ราคา     2,590.- . . . CP-JRBS2P40 (32 I/O BASIC STAMP ) . . .                         ราคา     1,690.-

        CP-BS2P40 / CP-JRBS2P40 นับเป็นบอร์ดไมโครคอนโทรลเลอร์ที่มีความสามารถสูงที่สุดในชุดของ BASIC STAMP ในขณะนี้  โดยมี I/O ให้ใช้งานมากถึง 32 I/O มากพอจะใช้งาน โดยทางอีทีทีเราเลือกใช้ ตัว IC ฺBASIC STAMP BS2P40 ที่ดีที่สุด ของบริษัท PARALLAX นำมาใช้งานเป็น CPU ประจำบอร์ดโดยมีความสามารถเพิ่มขึ้น เช่น มีจำนวน I/O ให้ใช้งาน รวมทั้งชุดคำสั่งต่างๆ ที่มีมากขึ้นจากรุ่นเดิม เป็น 55 คำสั่ง   เหมาะสำหรับผู้เริ่ มต้นจะใช้งานในบอร์ดคอนโทรลจะนำไปศึกษาเริ่มต้นหรือจะนำไปประยุกต์ ใช้งานต่างๆ ได้ โดยง่าย   ผู้ใช้งานสามารถพัฒนาเขียนโปรแกรมด้วยภาษา BASIC จากนั้นก็นำบอร์ดไปใช้งานได้เลยไม่ต้องใช้เครื่องพัฒนาบอร์ดใดๆ อีก ง่ายสะดวกจบในตัว โดยมีให้เลือกใช้งาน 2 รุ่น คือ

        CP-BS2P40 จะมีอุปกรณ์ I/O ในประเภทต่างๆ ให้ศึกษาทดลองพร้อม PROJECT BOARD ให้ต่อทดลองวงจรต่างๆ เหมาะสำหรับผู้เริ่มต้นศึกษา

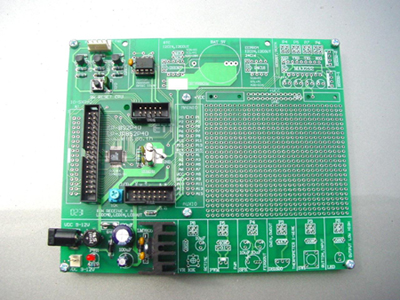

        CP-JRBS2P40 จะมีเฉพาะ CPU, POWER, EEPROM และส่วน DOWNLOAD โปรแกรมให้ โดยอาจจะไปต่อวงจรต่างๆ เอง เหมาะสำหรับผู้จะนำไปใช.งาน

        CP-BS2P40/CP-JRBS2P40 ประกอบด้วย 8 BIT MICROCONTROLLERS RISC-BASED ของบริษัท SCENIX เบอร์ SX48AC RUN ความถี่ 20 MHz  สามารถ RUN คำสั่งภาษา PBASIC ได้ถึง 12,000 คำสั่งต่อวินาทีเร็วกว่าทุกรุ่นของ BASIC STAMP พร้อมเพิ่มคำสั่งใช้งานต่างๆให้มากขึ้นอีกเช่น LCDCMD, LCDOUT,LCDIN สามารถใช้งานกับ LCD แบบตัวอักษรได้โดยตรง, OWIN, OWOUT ใช้กับอุปกรณ์ 1-WIRE,I2CIN,I2COUT ใช้กับอุปกรณ์ I2C ,นอกจากนี้ยังมี I/O ให้ใช้งานได้ 32 I/O ทำให้ข้อจำกัดของขาที่จะนำไปใช้งานของในรุ่น BASIC STAMP I, II, IISX นั้นหมดไปสำหรับบอร์ดรุ่น BS2P40 นี้ ...

• ใช้ CPU SX48AC ที่มี PBASIC ของ PARALLAX ในตัว RUN 20 MHz

• EEPROM PROGRAM 16 KBYTE (2 KBYTE X8 PROGRAM) 24WC128  สามารถเขียนโปรแกรมได้ถึง 4000 คำสั่ง , RUN ความเร็ว 12,000 คำสั่งต่อวินาที

• INTERNAL RAM 38 BYTE+128 BYTE SCRATCH PAD RAM

• 32 BIT INPUT/OUTPUT PORT SOURCE / SINE ได้ถึง 30 mA

• PBASIC 55 คำสั่ง สามารถใช้คำสั่งของ BASIC STAMP IISX 39 คำสั่งได้ทั้งหมด

• ขนาดบอร์ด 15.2 x 12.6 CM พร้อม PCB อเนกประสงค์ขนาด 7.5 x 6 CM

• POWER SUPPLY 7805 ON BOARD

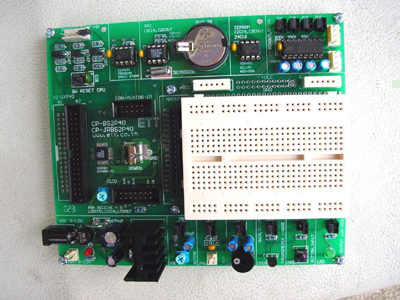

        ชุด CP-BS2P40 นี้จะมีคุณสมบัติเช่นเดียวกับรุ่น CP-JRBS2P40 แต่เพิ่มเติมในส่วนของอุปกรณ์ ใช้ในการศึกษาและต่อทดลอง รวมทั้งยังมีชุดของ PROJECT BOARD ขนาด 8 x 6 CM และ FIVEPOINT TERMINAL จำนวน 2 ชุด  ในส่วนของขั้วต่อ VCC และ GND ให้สามารถต่อกับ PROJECT BOARD ได้โดยสะดวก

        ในชุด CP-BS2P40 จะมีอุปกรณ์ใช้ต่อทดลองให้  เช่น

• ทดสอบคำสั่ง RCTIME ใช้ VR ปรับค่า 10K

• ทดสอบคำสั่ง PWM, ทดสอบ FERQOUT โดยใช้ ลำโพงเล็ก MINI SPEAKER ON BOARD

• ทดสอบคำสั่ง 1-WIRE BUS โดยใช้ IC วัดอุณหภูมิของ DALLAS เบอร์ DS18S20

• ทดสอบคำสั่ง I2C BUS โดยใช้ IC นาฬิกา DS1307 ของ DALLAS พร้อมด้วย BATTERY 3 V  และวงจรทดสอบการต่อใช้งานหน่วยความจำแบบ EEPROM ด้วยเบอร์ IC 24LC16 (2K BYTES)

• ทดสอบคำสั่ง BUTTON, INPUT โดยใช้ TACT SW

• ทดสอบคำสั่ง SEROUT, SERIN ใช้ IC MAX232 ทดสอบได้ 2 CH

• สามารถทดสอบคำสั่ง LCDIN, LCDOUT, LCDCMD โดยสามารถต่อ LCD แบบตัวอักษร ทาง CONNECTOR 14 PIN ET ใช้ทดสอบ LCD MODULE

• โปรแกรมใช้งานบน WINDOWS 95, 98, ME, NT พร้อมคู่มือภาษาอังกฤษในแผ่น CD-ROM (PDF FILE) , พร้อมทั้งตัวอย่างโปรแกรม ต่างๆ มีให้มากมาย

• ชุด CP-JRBS2P40  .... ประกอบด้วย บอร์ด CP-JRBS2P40, สายต่อ DOWNLOAD BS2/P40, แผ่น CD-ROM โปรแกรมและ FILES คู่มือ, คู่มือบอร์ดและคู่มือภาษาไทย  คำสั่งภาษา BASIC SXP40

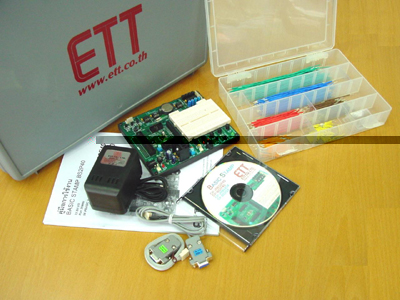

• ชุด CP-BS2P40 ... ประกอบด้วย บอร์ด CP-BS2P40, สายต่อ DOWNLOAD BS2/P40, แผ่น CD-ROM โปรแกรม , คู่มือบอร์ด และคู่มือภาษาไทย คำสั่งภาษา BASIC SXP40, กล่องพลาสติกอย่างดี ET BOX1 ใส่อุปกรณ์ทั้งชุด, DC ADAPTER 10VDC, สายต่อ RS232 9 PIN, ชุดสายต่อ ET-JWBOX300
