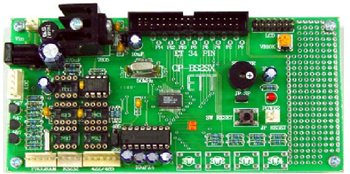

CP -BS2SX

. . . CP-BS2SX (Basic Stamp II SX PARALLAX) . . .                    ราคา     1,980.-

ในปัจจุบันบอร์ดไมโครคอนโทรลเลอร์ที่มีความสามารถทำงานและเขียนด้วยภาษา BASIC ได้รับความสนใจมากขึ้นจากผู้ที่ต้องการนำเอาไมโครคอนโทรลเลอร์ ไปใช้ในงานควบคุม แต่ไม่มีความรู้เกี่ยวกับภาษาแอสเซมบลีของ CPU นั้น ๆ และบริษัทแรก ๆ ที่เป็นผู้ในเรื่องนี้ ก็คือบริษัท PAPALLAX ซึ่งได้พัฒนาบอร์ด จากเริ่มต้นคือชุด BASIC STAMP I , II จนปัจจุบันนี้คือ BASIC STAMP II SX โดยภายในตัว CPU นั้น ๆ จะบรรจุ ตัวแปลภาษา PBASIC หรือ PBASIC INTERPRETER ไว้ในตัว IC เลย ... องค์ประกอบของ CP-BS2SX ที่พัฒนาต่อมาจาก BASIC STAMP II SX ของ PARALLAX .. บอร์ดของ PARALLAX STAMP II หรือ STAMP II SX นั้นจะใช้อุปกรณ์ต่างๆ บนบอร์ดในรูปแบบ SMD เมื่อนำไปใช้งาน หรือทดลองแล้วเกิดการชำรุด เสียหาย ขึ้นก็จะมี ปัญหาในการซ่อมมากหรืออาจจะซ่อมไม่ได้เลย และนอกจากนั้น ตัวบอร์ดเองก็ต้องจัดหาชุดอื่นๆ มาประกอบอีกถ้าจะเขียนโปรแกรมหรือจะนำ ไปใช้งาน แต่บอร์ด CP-BS2SX ของอีทีทีได้แก้ไขข้อจำกัดเรื่องนั้น ๆ แล้ว โดยนำเอาเพราะ IC SX28AC/DP ซึ่งมีตัวแปลภาษา PBASIC ของ PARALLAX มาประกอบใหม่ในรูป บอร์ดไมโครคอนโทรลที่มีอุปกรณ์ต่าง ๆ ให้คุณได้ใช้งานครบ ... ไม่ว่าจะใช้งานจริง หรือใช้ในการศึกษาเรียนรู้ ทดดลอง LAB ต่างๆ ก็ยังทำ ได้ในบอร์ดเดียวเท่านั้น .. คุณสามารถ เขียนโปรแกรมบนเครื่อง PC ด้วยภาษา BASIC จากนั้น DOWNLOAD เข้าตัวบอร์ด CP-BS2SX ของอีทีที ... ทำการทดสอบนำไปใช้งานได้เลยจบในตัวเอง

CP-BS2SX ประกอบด้วย 8 BIT MICROCONTROLLERS RISC-BASED ตระกูล SX SX28 AC/DP RUN ด้วยความถี่ถึง 50 MHz สามารถ RUN คำสั่งภาษา PBASIC ได้ถึง 10,000 คำสั่งต่อวินาที หรือเร็วกว่าในรุ่น BASIC STAMP II ถึง 2.5 เท่า และยังใช้ EEPROM ขนาด 16 KBYTE ซึ่งทำให้สามารถ เขียนโปรแกรมได้มากกว่า STAMP II ถึง 8 เท่า ทำให้ปัญหาในเรื่องเขียนโปรแกรมได้จำกัดของ BASIC STAMP I , II นั้นหมดไปสำหรับ CP-BS2SX นี้

คุณสมบัติของ CP-BS2SX

• ใช้ CPU SX28 AC/DP ของ PARALLAX ที่มี PBASIC ในตัว RUN ที่ 50 MHz
• 16 BIT INPUT/OUTPUT PORT SOURCE /SINK 30 mA
• EEPROM PROGRAM 16 KBYTE (2 KBYTE X8 PROGRAM) 24 WC 128
• INTERNAL RAM 32 BYTE+64 BYTE SCRATCH PAD RAM
• PBASIC 39 คำสั่ง สามารถใช้คำสั่งของ BASIC STAMP II 36 คำสั่งได้ทั้งหมด
• A/D ขนาด 12 BIT 2 CH โดยใช้ไอซีเบอร์ LTC 1298 (OPTION)
• RTC DS1307 พร้อม RAM ในตัว 56 BYTE (OPTION)
• EEPROM ตระกูล 24 XX (24LC16,,25) 2K, 8K, 32K (OPTION)
• 4 BIT LCD INTERFACE ON BOARD (14 PIN ET-BUS LCD) สำหรับ LCD แบบตัวอักษร
• 1 RS232 COMMUNICATION IC MAX232 ON BOARD
• 1 RS422/485 COMMUNICATION 75176 (OPTION)
• 1 SERIAL PORT 9600 BAUD FOR PROGRAMMING
• 4 KEY SW ต่อใช้งานทั่วไป (OPTION)
• 1 KEY SW RESET
• ลำโพงเล็ก MINI SPEAKER ON BOARD
• 7805 REGULATE ON BOARD DC 7-12 V
• บอร์ด ขนาด 14 x 6 cm
• 72I0Z80 ET-BUS สามารถใช้บอร์ด I/O ต่าง ๆ ของทางอีทีทีได้
• สามารถเขียนโปรแกรมภาษา BASIC จากนั้นทำการแล้ว DOWN LOAD ลงบอร์ดใช้งานได้ที ไม่ต้องหาชุดพัฒนาอีก โดยสามารถเขียนลงไปได้นับแสนครั้ง
• ปรแกรมมีให้ใช้งานได้ ทั้งบน DOS และ บน WINDOWS 95, 98 พร้อมคู่มือภาษาอังกฤษในแผ่น DISK (PDF FILE) , ตัวอย่างโปรแกรม ต่างๆ

ชุด CP-BS2SX ประกอบด้วย

• บอร์ด CP-BS2SX
• สายต่อ PC DOWNLOAD
• แผ่น DISK 2 แผ่น .. โปรแกรมและ FILES คู่มือ
• คู่มือบอร์ดและคู่มือภาษาไทย
• คำสั่งภาษา BASIC II SX
