CP -PIC V4 / PLUS

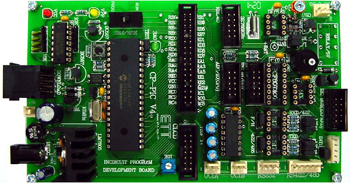

. . . CP-PIC V4 . . .                                                                    ราคา     1,390.-  . . . CP-PIC V4 PLUS . . .                                                           ราคา     1,380.-

        บอร์ดควบคุมใช้ CPU PIC 18F458 พร้อมอุปกรณ์ใช้งาน

 บอร์ดควบคุมในตระกูล PIC ... ตัวใหม่ล่าสุดของ MICROCHIP เบอร์ 18F458 จากทีมงาน อีทีที ที่เพิ่มความสามารถขึ้นจากรุ่น PIC16F877 อีกมากมาย เช่น ทำงานด้วยความเร็วสูงสุดถึง 40 MHz พร้อมหน่วยความจำ FLASH PROGRAM MEMORY 32K BYTE, RAM ภายใน 1536 BYTE และ EEPROM ON CPU 256 BYTE คำสั่งใช้ งานเป็นแบบ 16 BIT, 10 BIT A TO D, CAN BUS MODULE ฯลฯ มีมาให้เลือกใช้ให้เหมาะสมกับงานได้ 3 รูปแบบ บอร์ด ...

• CP - PIC V3 ... เหมาะสำหรับผู้สนใจนำบอร์ดไปประยุกต์ต่ออุปกรณ์ใช้งานเองตรงตามความต้องการ ในราคาประหยัด ...

• CP - PIC V3 EXP... ให้คุณสามารถทดลองศึกษาเรียนรู้และการใช้งานของ CPU ของ PIC ได้โดยง่าย พร้อม PROJECT BOARD ให้ต่อทดลองวงจรใช้ทดสอบการทำงานต่างๆ ได้เอง ...

• CP - PIC V4 ... เหมาะสำหรับผู้ที่จะนำไปใช้งานที่ต้องการอุปกรณ์ I/O แบบต่างๆ ใช้งานครบ เช่น RTC, I/O PORT เพิ่มเติม, RS422/485,RELAY ON/OFF ฯลฯ ...

        ในบอร์ดควบคุมรุ่นนี้ ... จะใช้วงจร INCIRCUIT DOWNLOAD แบบ HIGH VOLT ซึ่งจะทำให้คุณสามารถใช้งานได้ทั้งหมดของขาของตัว CPU และสามารถใช้งานสั่ง RUN ได้เต็มความสามารถ คือ 10MHz X 4 = 40 MHz ได้ ซึ่งจะทำไม่ได้ ถ้าเป็นการทำแบบ INCIRCUIT DOWNLOAD แบบ LOW VOLT ...

•  SOFTWARE สำหรับ DOWNLOAD โปรแกรม ใช้โปรแกรม EPIC WIN

•  การโปรแกรมจะเป็นแบบ High Voltage ISP Program

•  การ DOWNLOAD โปรแกรมเข้าตัว CPU PIC นั้นจะทำผ่านพอร์ตขนาน (PARALLEL PORT) ของ  COMPUTER PC

• ใช้ CPU PIC18F458 RUN ความถี่ใช้งานได้ถึง 40 MHz ·ON CHIP FLASH PROGRAM MEMORY 32K BYTE ,RAM 1536 BYTE, EEPROM 256 BYTE

• A TO D ขนาด 10 BIT 8 CHANNEL

• HIGH CURRENT SINK/SOURCE 25/25 mA

• INCIRCUIT DOWNLOAD แบบ HIGH VOLT

• RS232 ON BOARD, RS422/485 75176 (OPTION)

• PCF 8574 INPUT, OUTPUT PORT แบบ I2C (OPTION)

• 34 PIN I/O ET BUS, 10 PIN ET PORT, 10 PIN I2C IN/OUT,10 PIN I2C BUS, 10 PIN ADC/IO, ขั้วต่อ MAGNETIC CARD ของ ETT

• RTC PCF8583 ติดต่อแบบ I2C พร้อม RAM ภายใน 240 BYTE (OPTION)

• 24XX ขนาดหน่วยความจำ 1K - 64K BYTE (OPTION)

• RELAY 2 CONTRAC 1 ตัว COIL 5 VDC (OPTION)

• ลำโพงเล็ก MINI SPEAKER ON BOARD

• 14 PIN LCD PORT แบบ CHARACTER TYPE

• 7805 POWER SUPPLY ON BOARD ใช้ POWER DC 14 - 18 VOLT

         ชุด CP - PIC V4 / PLUS ... ประกอบด้วย ตัวบอร์ด, คู่มือการใช้งาน,แผ่น CD - ROM โปรแกรมบรรจุโปรแกรมตัวอย่าง โปรแกรม DOWNLOAD, สาย ET – EMPIC ( DC ADAPTER 16 VOLT “ ET A06 ” เป็น OPTION ซื้อเพิ่มเติม ราคา 140 บาท )
