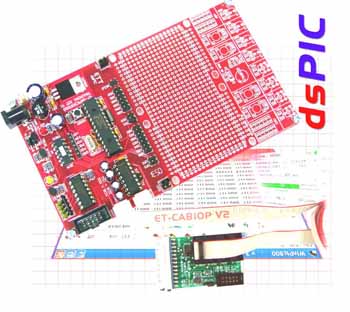

ET-dsPIC30F2010   V1



(รหัสสินค้า  P-ET-A-00269)



. . . ET-dsPIC30F2010   V1 . . .                                                                                   ราคา  890.- *


     ชุด ET-dsPIC30F2010 V1 และ V1 EXP ... เป็นชุดใช้งานและทดลอง MCU ในตระกูล dsPIC ของ บริษัท MICROCHIP โดยตัวบอร์ดได้รับการออกแบบ ให้สามารถศึกษาเรียนรู้เกี่ยวกับสถาปัตยกรรม ของไมโครคอนโทรลเลอร์ ตระกูล dsPIC ได้อย่างครบถ้วน ในราคาที่ประหยัดและคุ้มค่ามากที่สุด โดยในชุดจะมีบอร์ดโปรแกรมส่วน DOWNLOAD โปรแกรมเข้าตัว dsPIC ให้พร้อมครบในชุด พร้อมตัวอย่างโปรแกรมการทดลองกับอุปกรณ์ต่างๆ บนบอร์ดและชุดขยาย MINI I/O MODULE ด้วยโปรแกรม MPLAB C30 COMPILER V1.33




  • ET-dsPIC 30F2010 V1 ประกอบด้วย

  • MCU เบอร์ dsPIC30F2010 ขนาด 28 PIN DIP TYPE

  • คุณสมบัติในตัว MCU

    • หน่วยความจำโปรแกรมแบบ FLASH 12KBYTE ( 4KWORD )

    • RAM ขนาด 512 BYTE

    • EEPROM ขนาด 1KBYTE

    • TIMER 16 BIT 3 CH

    • INPUT CAP 4 CH

    • PWM 2 CH

    • MOTOR CONTROL PWM 6 C

    • A TO D ขนาด 10 BIT 6 CH

  • สัญญาณนาฬิกาใช้ X’ TAL 7.3728 MHz สามารถคูณได้เป็น 16 เท่า RUN 117.9648 MHz

  • RS232 ON BOARD MAX232 4 PIN ET

  • IN-CIRCUIT DOWNLOAD PROGRAM แบบ HIGH VOLT ON BOARD

  • PIN HEADER I/O 18 PIN พร้อมพิมพ์ขาวแสดงชื่อขาสัญญาณต่อทดลองใช้งานได้สะดวก

  • พื้นที่ PCB เอนกประสงค์ 8.5 X 5.3 CM.

  • ขนาด PCB 15.3 X 9 CM.

  • 7805 POWER SUPPLY และ 13VDC/100 mA ON BOARD ใช้ POWER INPUT DC 14-18V

  • โปรแกรม DOWNLOAD ใช้ WINPIC800 พร้อมชุด DOWNLOAD ET-CAB10P V2 ต่อเข้ากับคอมพิวเตอร์ พีซี ทาง DB 25 PIN
    PRINTER PORT    ทำงานบน OS WINDOWS 98/ME/2000/NT/XP

  • ชุด ET-dsPIC30F2010 V1 ประกอบด้วย

    • ตัวบอร์ด

    • โปรแกรม DOWNLOAD ตัวอย่างโปรแกรม

    • ชุด DOWNLOAD ET-CAB10P V2

บอร์ด ET-dsPIC30F2010 V1 และ V1 EXP ใช้ POWER SUPPLY 14-18V แนะนำให้ใช้กับ DC ADAPTER 16V รุ่น ET-A06
เป็น OPTION ซื้อเพิ่มเติมราคา 180 บาท


.. DOWNLOAD ..
1. คู่มือการใช้งาน  ET-dsPIC30F2010 V1
2. โปรแกรม WinPic800
3. เอกสาร, โปรแกรม และตัวอย่างโปรแกรม
ปรับปรุงเมื่อวันที่ ๒๕ พ.ย. ๒๕๔๘
