ET-REMOTE V1

INPUT/OUTPUT RS232/485 CONTROL







. . . ET-REMOTE V1 . . .                                                                                             ราคา  1,390.- *

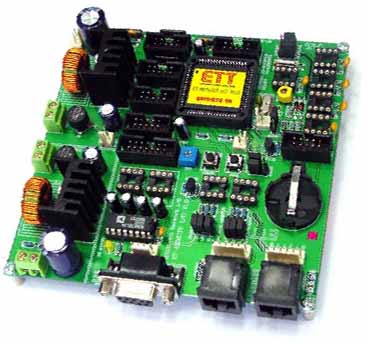

    ชุด ET-REMOTE I/O V1 ( RS232/485 CONTROL ) เป็นบอร์ดที่ใช้เป็น INPUT, OUTPUT ในระบบของ RS232/RS485 โดยเฉพาะ  โดยมี MONITOR โปรแกรมรอรับคำสั่งทำงานต่างๆ ไว้ในเรียบร้อยพร้อมใช้งาน ผู้ใช้งานเพียงส่งรหัสคำสั่งในรูปแบบของ ASCII COMMAND มาสั่งงานกับบอร์ดเท่านั้น  สามารถนำไปพัฒนาใช้งาน INPUT, OUTPUT ต่างๆ ที่เป็นระบบ NETWORK ได้เป็นอย่างดี






   คุณสมบัติโดยทั่วไป
  • สามารถต่อใช้งานในแบบ REMOTE I/O ทาง PORT RS232 ได้ พร้อมชุดคำสั่งใช้งาน ASCII COMMAND โดยใน VERSION 1 จะมีอยู่ 10 ชุด คำสั่ง เช่น IN, OUT, BIOSCOPE ฯลฯ

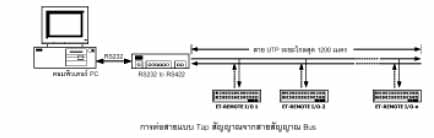

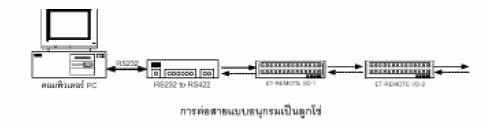

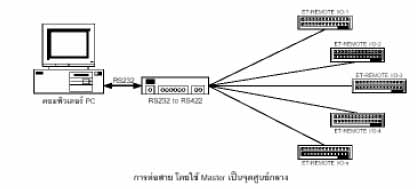

  • สามารถต่อใช้งานแบบ REMOTE NETWORK I/O ทาง PORT RS485 ( เป็น OPTION ต้องเพิ่ม IC 75176 หรือ MAX3088 จำนวน 3 ตัว ) สามารถต่อเป็น NETWORKได้ถึง 32 จุด ถึง 256 จุด โดยมีคำสั่งใช้งานต่างๆ ให้พร้อม 10 ชุดคำสั่ง สามารถตั้งตำแหน่งตัวลูกได้ถึง 256 ตำแหน่ง

  • ระบบ POWER SUPPLY ใช้แบบ 2 ชุด แยกระบบ GND ออกจากกัน เป็นแบบ 5V/1AMP และแบบ 12V/1AMP ที่ใช้สำหรับเป็นส่วน POWER SUPPLY ให้กับ I/O ต่างๆ รวมทั้ง POWER SUPPLY 5V และ 12V นี้ยังเป็นแบบ SWITCHING ที่ลดความร้อนและใช้งานได้กับ VOLT สูงๆ ได้ดี

  • 40 BIT I/O ใช้งาน สามารถใช้เป็น INPUT หรือ OUTPUT ได้ ต่อผ่านขั้วต่อ 10 PIN ET-BUS จำนวน 5 ชุด ซึ่งสามารถต่อใช้งานกับ ชุด I/O ต่างๆ ของทาง อีทีที ที่มีขั้วแบบ10 PIN ET-BUS ได้เลย เช่น ET-OPTO ACIN4, ET-OPTO RELAY4 ฯลฯ

  • ใช้ CPU MCS51 ATMEL T89C51RD2 แบบ PLCC 68 PIN RUN ความถี่ใช้งานแบบคูณสอง 36.864MHz พร้อมโปรแกรม MONITOR V1.0        ET-REMOTE I/O

  • I2C BUS EEPROM เบอร์ 24XX จำนวน 4 ชุด ( OPTION )

  • I2C BUS RTC เบอร์ DS1307 หรือ PCF8583 ( OPTION )

  • 14 PIN LCD BUS ETT สามารถต่อ LCD แบบ CHARACTER TYPE

  • RS232 ON BOARD, RS485 ( IC 75176, MAX3088 OPTION )

  • ขนาด PCB 12.7 X 12.7 CM

  • ชุด ET-REMOTE I/O V1 ประกอบด้วย บอร์ด ET-REMOTE I/O , เอกสารการใช้งาน, CD-ROM คู่มือการใช้งาน, สายต่อ RS232 DB 9 PIN





.. DOWNLOAD ..

1. คู่มือการใช้งาน ET-REMOTE I/O V1
2. ตัวอย่างโปรแกรม ET-REMOTE I/O V1
3.
วงจร ET-REMOTE I/O V1
4. คู่มือการใช้งาน และเอกสารที่เกี่ยวข้อง


ปรับปรุงเมื่อวันที่ ๑๔ ธ.ค. ๒๕๔๗
