ET
-DSP
4
. . . ET-DSP4 . . .
ราคา 2,100.-
|
ETT DISPLAY BOARD SET ...
ทีมงาน อีทีที ได้ออกแบบ และพัฒนาสร้างวงจรการแสดงผลขนาดกลางเอนกประสงค์ขึ้น 3 บอร์ด 3 แบบ คือ
สามารถนำไปประยุกต์ใช้งานได้อย่างกว้างขวาง โดยออกแบบให้มี CPU อยู่ประจำบอร์ดในตัว ... สามารถแสดงผลและทำงานอื่น ๆ ได้อีก
แล้วเสร็จในตัวโดยใช้ IC หลัก CPU ในตระกูล MCS51 พร้อมวงจร เช่น RS232, RS422/485, RTC, EEPROM นำไปประยุกต์ใช้งานได้เช่น
- นาฬิกาดิจิตอล
- เครื่องจับเวลา
- เครื่องนับจำนวน
- REMOTE DISPLAY ต่าง ๆ
- ฯลฯ
พร้อม DISK ตัวอย่างโปรแกรม

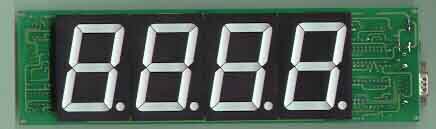

ET-DSP4 ...
เป็นบอร์ด DISPLAY ขนาดใหญ่ที่สุดใน SET โดยใช้ LED 7 SEGMENT ขนาดใหญ่ (4.7x7 CM) จำนวน 4 หลัก สีแดง ... สามารถแสดงผลให้เห็นได้ในระยะไกล ๆ
ใช้วงจร LATCH แบบ8 BIT SERIAL SHIFT TO PARALLEL เขียนโปรแกรมได้โดยง่ายไม่ซับซ้อน
- CPU AT89C2051 (2 KB FLASH), RUN 11.059 MHz
- 7 SEGMENT LED สีแดงขนาด 2.3 นิ้ว 4 หลัก
- RS232 PORT (MAX232) และส่วน RS232 แบบ OPTO ISOLATION (RX)
- RS422/485 75176 (OPTION)
- RTC DS1202 (OPTION)
- EEPROM 93C46 (OPTION)
- 7805 ON BOARD
- POWER ON RESET/WATCH DOG DS1232 ON BOARD
- POWER SUPPLY DC 9-12V
- PCB SIZE 26x8 cm
- พร้อมคู่มือการใช้งานและตัวอย่างโปรแกรมใน DISK เป็น SOURCE PROGRAM ให้พร้อมประยุกต์ใช้งาน
ปรับปรุงเมื่อวันที่ ๕ ส.ค. ๒๕๔๓
