ET -DISPLAY 7x50

. . . ET-DISPLAY 7x50 . . .                                                            ราคา     3,450.-

ชุด ET-DISPLAY 7x50 เป็นบอร์ดไฟวิ่งแสดงผลตัวอักษรเอนกประสงค์ ในราคาประหยัด ที่คุณสามารถนำไปติดแสดงข้อความ ในร้านค้าได้ ชุด DISPLAY ใช้ LED สีแดง แบบ DOT MATRIX แบบ 5 คูณ 7 DOT จำนวน 10 ตัว นำมาต่อกันได้ขนาด 7X50 สามารถแสดง ตัวอักษรภาษาอังกฤษได้เต็มหน้า 8 ตัวอักษร มีหน่วยความจำภายในแบบ EEPROM สามารถเขียนข้อความแล้วจดจำไว้ได้ถึงไฟจะดับก็ตาม ข้อความที่เขียนไว้ยังคงอยู่ โดยสามารถเขียนข้อความ ตัวอักษรเข้าตัว DISPLAY 7x50 ผ่านทาง PORT RS232 ของคอมพิวเตอร์ พีซี ทั่วไป พร้อมโปรแกรมเขียนข้อความในรูปแบบต่างๆ ทำงานบน WINDOWN 95 , 98

• ใช้ CPU MCS51 เบอร์ AT89S8252 เป็น CPU ประจำบอร์ด RUN ความถี่ 18.432 MHz พร้อม EEPROM 2KBYTE เก็บข้อมูล
• รับข้อมูลสั่งงานรูปแบบการวิ่งและข้อความผ่านทาง PORT RS 232 สามารถนำไปต่อเข้ากับเครื่องคอมพิวเตอร์ พีซี ทั่ว ๆ ไป หรือต่อกับบอร์ด CONTROL ต่าง ๆ ของ อีทีที ก็ได้
• 6 รูปแบบคำสั่งใช้งานในการแสดงผล DISPLAY เช่น วิ่งจากขวาไปซ้าย , วิ่งจากซ้ายไปขวา , วิ่งจากล่างขึ้นบน , วิ่งจากบนลงล่าง และ แบบแสดงข้อความแบบคงที่
• มีความสามารถรับข้อมูลแสดงผล DISPLAY ได้ 30 ชุดข้อความโดยเป็นขนาดข้อความละ 64 ตัวอักษร รวม 1920 ตัวอักษรโดยเก็บเข้าใน EEPROM 2 KBYTE และจะบันทึกอยู่ได้แม้ไฟจะดับก็ตาม
• สามารถนำไปประยุกต์ใช้งานได้หลาย ๆ รูปแบบ เช่น ป้ายตัวอักษร บอกข้อความหน้าร้าน , บอร์ดแสดงข้อความ ต่อเข้ากับเครื่อง คอมพิวเตอร์ พีซี , ป้ายบอกยอดการผลิต, ป้ายบอกการทำงานของเครื่องจักรต่าง ๆ ฯลฯ
• พร้อมกันนี้ยังมีคู่มืออธิบายการทำงานของบอร์ด , ตัวโปรแกรมใช้งาน 2 รูปแบบ ที่เป็น MONITOR ของเครื่องเป็น SOURCE PROGRAM ให้นำไปศึกษาหรือพัฒนาให้ตรงกับความต้องการของลูกค้าได้เอง , พร้อมโปรแกรมส่งข้อความและคำสั่งต่างๆ ทำงาน WINDOWS 95,98 ให้ด้วย

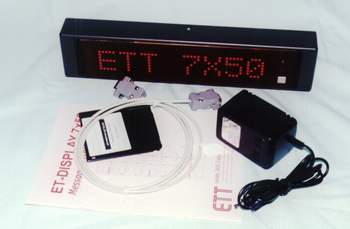

ชุด ET-DISPLAY 7x50 ประกอบด้วย

• ตัวบอร์ดพร้อมกล่องพลาสติก
• ADAPTER DC 10V
• คู่มือ
• DISK โปรแกรม
• สายต่อ DB ขนาด 9 PIN ต่อทาง PORT RS232 เข้ากับคอมพิวเตอร์

ขนาดส่วน DISPLAY 23x4 cm ขนาดกล่อง 7.5 x 4.2 x 34 cm

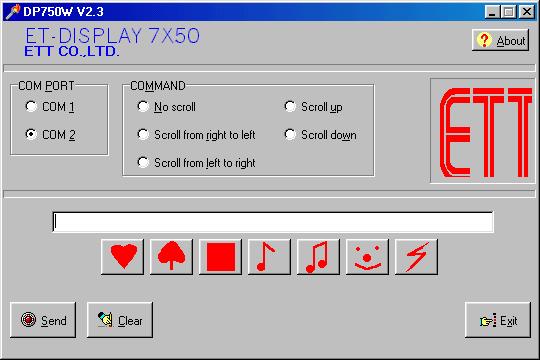

โปรแกรมสำหรับควบคุม การแสดงผลมีหน้าตาดังนี้
