ETT product : ผลิตภัณฑ์ของ อิทีที
] |
ET
-CNT
6
. . . ET-CNT6 . . .
ราคา 6,200.-
|
ET-CNT6 ...

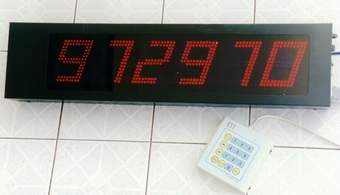

ET-COUNTER SET เป็นชุด Counter เอนกประสงค์ (Target, Difference, Actual, Shift, ...) โดยมี ET-CNT6 เป็นส่วน DISPLAY
แสดงผลขนาด 6 หลัก ควบคุมการทำงานของระบบด้วยไมโครคอนโทรลเลอร์ โดยใช้หน่วยแสดงผลเป็นแบบ LED ชนิด Super-Bright ขนาด 5mm. ต่อเรียง
กันเป็นตัวเลขแบบ 7-segment ขนากความสูง 3.5 นิ้ว สามารถมองเห็นได้อย่างชัดเจน ในระยะห่างกว่า 50 เมตร ในภาค Input ของ Counter ออกแบบ
ให้สัญญาณ Input ทั้ง Input Counter และ Reset Counter เป็นแบบ Opto-Isolate แยกวงจร Input และ วงจร ควบคุม ออกจากกัน
อย่างเด็ดขาด สามารถต่อใช้งานกับสัญญาณ Input ทั้งแบบหน้าสัมผัส (Contact) และสัญญาณแรงดัน (12V Signal Pulse) สามารุต่อ Input ได้ระยะ
ทางไกลๆ โดยไม่เกิดปัญหา นอกจากนี้แล้ว ยังมีวงจร Backup ซึ่งสามารถ Backup ค่าการนับไว้ได้นานกว่า 2 ปี ในกรณีไฟดับ
นอกจากจะใช้งานเป็น Counter ตามปรกติแล้ว ตัวเครื่องยังสามารถโปรแกรม หน้าที่การทำงานอื่นๆ ได้อีกหลายหน้าที่ เพื่อเสริมการทำงานของ Counter ได้อย่าง
ครบถ้วน และสมบูรณ์แบบมากขึ้น เช่น ใช้ทำหน้าที่เป็น Terminal Display เพื่อแสดงค่าการนับ ค่าเป้าหมายการผลิต ค่ายอดการผลิตที่ต่ำกว่าเป้าหมาย เป็นต้น ... โดย
ค่าการแสดงผลต่างๆ จะส่งมาจากตัว Counter หลักทั้งหมดจึงทำให้ ค่าการแสดงผลที่ได้ เกิดความสัมพันธ์ และ สอดคล้อง กันอย่างเป็นระบบ และยังสามารถแสดงค่าแบบเดียวกัน
ได้พร้อมกันในหลายๆ จุดอีกด้วย
นอกจากนี้แล้วยังมีชุดอุปกรณ์ Option เพื่อให้ลูกค้านำไปใช้งาน เพื่อเสริมการทำงานของระบบ ให้สมบูรณ์แบบมากขึ้นอีกด้วย เช่น
ชุด ET-MC16 (Multi Counter 16 Input) สำหรับไว้ช่วยเสริมการทำงานของระบบ ในกรณีที่ต้องการให้ Counter
1 ชุด นับสัญญาณ Input พร้อมๆ กัน ในเวลาเดียวกันมากกว่า 1 สัญญาณ โดยสามารถต่อ Input ได้มากถึง 16 จุด ในเวลาเดียวกัน ให้กับ Multi-Counter
แล้วต่อ Output ของ Multi-Counter ไปให้กับ Input ของตัว Counter อีกต่อหนึ่ง หรือ
ชุด ET-KEY232 (Keyboard RS232) ซึ่งใช้งานเป็นอุปกรณ์สำหรับใช้ Setup
โหมดการทำงาน หรือ ค่าพารามิเตอร์ต่างๆ ของเครื่อง เช่น Preset Counter ค่า Target Counter หรือค่า Alarm เป็นต้น
ET-CNT6 โหมดการทำงาน
เลือกการทำงานได้ 3 โหมด ที่ให้คุณได้เปลี่ยนการทำเป็นได้หลายๆ รูปแบบตามต้องการ
- Counter Mode
เป็นโหมดการทำงานแบบ Counter สามารถโปรแกรมลักษณะการนับของ Counter ได้หลากหลายลักษณะเพื่อให้เหมาะสม กับความต้องการใช้งาน
ในแต่ละแบบอย่างลงตัว
- โปรแกรมให้นับขึ้น (Count-Up : 000000-999999) หรือนับลง (Count-Down : 999999-000000)
- โปรแกรมค่าการหารสำหรับการนับได้ เช่น ให้นับ 1 เมื่อมี Input จำนวน 12 ครั้ง (นับเป็นโหล)
- โปรแกรมค่าเริ่มต้นการนับ (Preset Counter)
- โปรแกรมค่าเป้าหมายการนับ (Target Counter)
- โปรแกรมชนิดของสัญญาณ Input ว่าจะใช้กับ Input แบบ สัญญาณแรงดัน (+12V Signal Pulse)
หรีอ จะใช้กับ Input แบบหน้าสัมผัส (Contact Switch) โดยสามารถโปรแกรมค่า
Debounce ได้ด้วย ในกรณีที่ใช้งานกับ Input แบบหน้าสัมผัส
- โปรแกรมค่า Alarm ให้สัมพันธ์กับเป้าหมายได้ โดยให้ Output ของการ Alarm เป็นแบบหน้าสัมผัส
Relay ขนาด 2A/250AC จำนวน 1 ชุด (NO-COMMON-NC) โดยลักษณะของการ Alarm
นั้นสามาถกำหนดได้หลายรูปแบบ เช่น เมื่อถึงค่า Target ที่กำหนดไว้แล้ว ให้ Alarm แล้วทำการ
Reset Counter อัตโนมัติ หรือ เมื่อถึงค่า Target ที่กำหนดไว้แล้วให้ Alarm ค้างไว้จนกว่า
ผู้ใช้จะ Reset Counter ให้เริ่มต้นนับใหม่ เป็นต้น
- Terminal Display Mode
เป็นโหมดการทำงานแบบ Network Display (RS485) ใช้สำหรับ เสริมการทำงานของ Counter Mode
ให้สามารถแสดงผลค่าการนับจริง (Actual) ค่าเป้าหมายการผลิต (Target) หรือ ค่าความแตกต่างของจำนวน
การผลิต ที่ผลิตได้จริง เปรียบเทียบกับค่าเป้าหมายการผลิตที่ตั้งไว้ (Difference) ได้หลายๆ ค่าพร้อมๆ กัน ในหลายๆ
จุด โดยค่าการแสดงผลของ Terminal Display ทั้งหมดในระยะทางรวมกันไกลสุดประมาณ 4000 ฟุต (1200เมตร)
ซึ่งค่าการแสดงผลของ Terminal Display นั้นสามารถโปรแกรมให้แสดงค่าต่างๆ ได้ทั้งหมด 3 รูปแบบ คือ
- โปรแกรมให้แสดงผลค่าผลการนับของ Counter จริง (ActualDisplay) โดยการแสดงผลจะเหมือน
กับตัว Counter หลักทุกประการ ใช้สำหรับการณืที่ต้องการแสดงผลค่าการนับของ Counter 1 ชุด
แต่ต้องการแสดงผลค่าการนับในหลายๆ จุดในเวลาเดียวกัน
- โปรแกรมให้แสดงผลค่าเป้าหมายการผลิตที่ตั้งไว้ (Target Display)
- โปรแกรมให้แสดงผลค่าความแตกต่าง ของจำนวนการผลิตที่ผลิตได้จริงในขณะนั้น และเป้าหมายการผลิต
ที่ตั้งไว้ (Difference Display) เช่น ถ้าโปรแกรมค่า Target ไว้ 1000 แล้วในขณะนั้น ค่าของ
Actual นับไปได้ 600 ค่า Difference ก็จะแสดงเป็น 400 เป็นต้น
- Serial Display Mode
เป็นโหมดการทำงานแบบ RS232 Display โดยรับค่าสำหรับการแสดงผลจาก RS232 โดนสามารถใช้แสดงผลเป็น ตัวเลข 0-9, จุดทศนิยม (.) และ
เครื่องหมายลบ (-) ได้ โดยสามารถแสดงค่าได้พรอ้มกันได้ทั้งหมด 6 หลัก โดยต้องโปรแกรมรูปแบบข้อมูลของ RS232 เป็นดังนี้
- Baudrate : 9600 bps
- Data Bit : 8 bits
- Parity Bit : Non parity
- Start Bit : 1 Start bit
- Stop bir : 1 Stop bit
โดยค่าของ Format ข้อมูลสำหรับใช้ Display ในโหมดนี้ จะต้องเป็นรหัส ASCII มาตรฐาน ของตัวเลขหรือ เครื่องหมายอื่นๆ ที่ต้องการจะให้แสดงผลจำนวน
ไม่เกิน 6 หลัก (ไม่นับรวมเครื่องหมายทศนิยม) แล้วปิดท้ายด้วยรหัส Enter (0Dh) ตัวอย่างการนำไปประยุต์ใช้งานในโหมดนี้ ได้แก่ Display ค่า นำหนัก
ของเครื่องชั่ง หรือแสดงผลค่าตัวเลขอื่นๆ จาก RS232 เป็นต้น
Specification
- Operating Voltage Supply : 220VAC/50Hz
- No of Digit Display : 6 Digit of 7-Segment
- Display Type : LED 7-Segment (Dot LED 5mm. Super-Bright)
- No of Input Signal : 2 Input (1 signal conter & 1 reset counter) Opto-isolate
- Input Signal Counter Type : Contact Switch or 12V Pulse Signal
- Input Reset Counter Type : Contact Switch or 12V Pulse Signal
- Counter Speed : 10-CPS (10Hz)
- No of Output Signal : 2 Output (1 Counter Output & 1 Alarm Output)
- Output Counter Type : 12V Pulse Signal
- Output Alarm Type : Relay Contact 2A/250VAC (NO-COMMON-NC)
- Battery Backup Time : 2 Year data Backup
- Operation Mode : 3 Mode Programmable Operation
- Counter Mode
- Terminal Display Mode (RS485)
- Serial Display Mode (RS232)
- Programmable Mode Device : RS232 Keyboard Switch BOX (Option)
- Display Dimension (WxL) : 11.5 x 52.5 cm (4.5 x 20.6 inch)
- Box Dimension (WxLxD) : 16 x 65 x 7 cm (6.2 x 25.5 x 2.7 inc)
ดาวน์โหลดเอกสารและไฟล์ของสินค้า
