   ET-ROBOT RD2 (CPU MCS51)



. . . ET-ROBOT RD2 (CPU MCS51) . . .                                             ราคา 3,690.-


     เรียนรู้และศึกษาระบบหุ่นยนต์ ด้วย
CPU ตระกูล MCS51 ของ PHILIPS

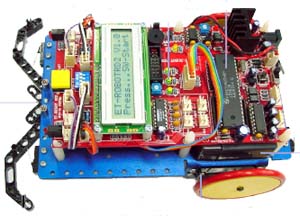

  ET-ROBOT RD2 (CPU MCS51) ชุด ROBOT SERVO MOTOR อีกหนึ่งจากทีมงานที่ใช้ CPU MICROCONTROLLER ในตระกูลของ MCS51 โดยเลือกใช้เบอร์ P89C51RD2 ของ PHILIPS เป็น CPU ประจำตัว ROBOT โดย CPU เบอร์นี้มีความสามารถที่จะใช้วิธีการเขียนและพัฒนาโปรแกรมได้จากเครื่องคอม พิวเตอร์พีซี จากนั้นก็ DOWNLOAD เข้า ยังตัว CPU ทาง PORT RS232 นำไปใช้งานได้เลยไม่จำเป็นต้องใช้งาน COPY ใดๆ สามารถพัฒนาเขียนโปรแกรมใช้งานกับตัว CPU นี้ได้ในหลายรูปแบบ เช่น ใช้ภาษา ASSEMBLY, ภาษา C, ภาษา BASIC ทำให้ชุด ET-ROBOT RD2 นี้ใช้เรียนรู้ MCS51 และศึกษาหุ่นยนต์ได้ พร้อมกัน นับเป็นอีกรูปแบบหนึ่งในการเรียนรู้เรื่องของ CPU MCS51

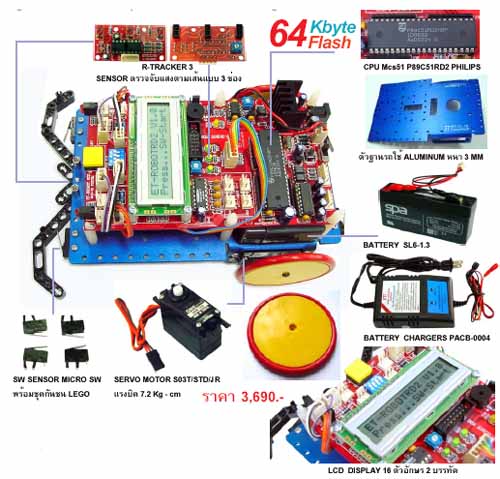

คุณสมบัติ ET-ROBOT RD2

  • ฐานตัว ROBOTR D2 นี้เลือกใช้วัสดุ ALUMINUM ชุบ ANODIAED สีน้ำเงินหนา 3 mm สามารถรับน้ำหนักได้เป็นอย่างเป็นอย่างดี

  • ระบบขับเคลื่อน ROBOTใช้ตัว DC SERVO MOTOR รุ่น S03T/STD/JR จำนวน 2 ตัว มีแรงบิดขับเคลื่อนในแต่ตัวขาด 7.2 Kg – CM มีแรงมากพอสำหรับรับ น้ำหนักของอุปกรณ์หรือ BATTERY ต่างๆ

  • CPU P89C51 RD2 ของบริษัท PHILIPS เป็น CPU ในตระกูล MCS51 หน่วยความจำโปรแกรมขนาด 64 KBYTE แบบ FLASH เขียนและลบใหม่ได้ , 1 KBYTE RAM, RUN 6 CLOCK ต่อคำสั่งความถี่ 18.432 MHz ON BOARD

  • พร้อมส่วนแสดงผลแบบ LCD DISPLAY ขนาด 16 ตัวอักษร 2 บรรทัด จะมีให้บนชุด ROBOT RD2 นี้

  • RS232 PORT MAX232 ON BOARD พร้อมวงจร ETT DOWNLOAD

  • A TO D ขนาด 4 CH 12 BIT IC ADS7841 (OPTION)

  • RTC DS1307 (OPTION), EEPROM 24XX (OPTION), CIRCUIT LOWVOLT DETECT (OPTION),พร้อม ลำโพงเล็ก ON BOARD

  • 1 INPUT SW ,4 INPUT DIP SW, 10 BIT I/O PORT, 4 LED OUTPUT, 3 INPUT LED, พร้อมลำโพงบนบอร์ด



อุปกรณ์ SENSOR ที่มีให้บนชุด ET-ROBOT RD2
  • R-TRACKER 3 บอร์ดตรวจจับแสงตามเส้นแบบ 3 ช่องสัญญาณ ใช้ SENSOR แสงเบอร์ PRP-359F จำนวน 3 ตัว พร้อมส่วน IC OPAMP

  • SW SENSOR 4 ชุดพร้อมชุดกันชน LEGO ใช้แบบ MICRO SW

อุปกรณ์ POWER SUPPLY

  • ในชุด ET-ROBOT RD2 จะมีตัว BATTERY แบบชาร์จได้ SEALED RE ขนาด 6V 1.3 A สามารถใช้งานได้นานกว่า 2 ชั่วโมง มีให้ในชุด  ซึ่งจะทำให้ ประหยัดมากกว่าในการใช้ ถ่านไฟฉายพร้อมในชุด  ก็จะมีเครื่องชาร์จ BATTERY รุ่น PACB – 0004 ให้ในชุดนี้ด้วย

  • พร้อมกันนี้ในชุดยังประกอบด้วย คู่มือ,CD-ROM โปรแกรม, สาย ET-DOWNLOAD RD2, สาย RS232 แบบ 9 PIN

  • ตัว ROBOT RD2 พร้อม BAT 6V1.3A :ขนาด ก 15x ย 20.5x ส 10 cm น้ำหนัก 0.95 Kg ใช้งานได้ประมาณ 2 ชั่วโมง LCD DISPLAY 16 ตัวอักษร 2 บรรทัด
