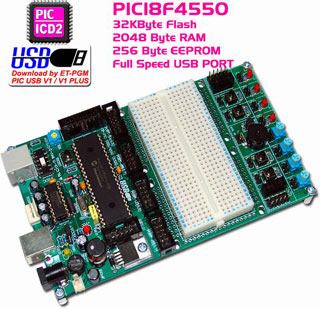

รูปที่ 1 CP-PIC USB/4550 EXP (ICD2)


               บอร์ด PIC ที่มีโมดูลการสื่อสารแบบ USB ในตัว สามารถต่อใช้งานโปรแกรมข้อมูลเข้าตัว PIC ได้ ด้วยชุด ET-PGM PIC USB ของทาง อีทีที
           โดยจะมี 2 รุ่น โครงสร้าง และวงจรจะเหมือนกันทั้ง 2 รุ่น แตกต่างกันเฉพาะในส่วนของ MCU คือ
               CP-PIC USB/4550 EXP (ICD2)  คือ บอร์ด PIC รุ่นใหม่ ... ที่มีโมดูลการสื่อสารแบบ USB ในตัว สามารถต่อใช้งานโปรแกรมข้อมูลเข้าตัว PIC ได้
           ด้วยชุด ET-PGM PIC USB ของทาง อีทีที ออกแบบเป็น 2 ลักษณะ คือ ชุด CP-PIC USB/4550 EXP(ICD2) สำหรับใช้งานทั่วไป
           และมีอุปกรณ์การทดลองวงจรต่างๆ อยู่บนบอร์ดโดยมีการเพิ่มวงจรที่ใช้ในการทดลอง พร้อม PROJECT BOARD
                        [ ]  ใช้ MCU เบอร์ PIC18F4550 ขนาด 40 PIN DIP
                        [ ]  หน่วยความจำแบบ FLASH 32KBYTE, RAM 2048 BYTE, EEPROM 256 BYTE
                        [ ]  A TO D ขนาด 10 BIT 13 ช่อง
                        [ ]  CP-PIC USB / 4550 EXP (ICD2) ประกอบด้วย
                                    - บอร์ด CP-PIC USB / 4550 EXP (ICD2)
                                    - สาย CABLE USB A TO B TYPE
                                    - แผ่น CD-ROM คู่มือการใช้งาน และตัวอย่างโปรแกรม
                                                Download :: ไฟล์จาก CD-ROM

               CP-PIC USB/4553 EXP (ICD2)  คือ บอร์ด PIC รุ่นใหม่ ... ที่มีโมดูลการสื่อสารแบบ USB ในตัว สามารถต่อใช้งานโปรแกรมข้อมูลเข้าตัว PIC ได้
           ด้วยชุด ET-PGM PIC USB ของทาง อีทีที ออกแบบเป็น 2 ลักษณะ คือ ชุด CP-PIC USB/4553 EXP(ICD2) สำหรับใช้งานทั่วไป
           และมีอุปกรณ์การทดลองวงจรต่างๆ อยู่บนบอร์ดโดยมีการเพิ่มวงจรที่ใช้ในการทดลอง พร้อม PROJECT BOARD
                        [ ]  ใช้ MCU เบอร์ PIC18F4553 ขนาด 40 PIN DIP
                        [ ]  หน่วยความจำแบบ FLASH 32KBYTE, RAM 2048 BYTE, EEPROM 256 BYTE
                        [ ]  A TO D ขนาด 12 BIT 13 ช่อง
                        [ ]  CP-PIC USB / 4553 (ICD2) EXP ประกอบด้วย
                                    - บอร์ด CP-PIC USB / 4553 EXP (ICD2)
                                    - สาย CABLE USB A TO B TYPE
                                    - แผ่น CD-ROM คู่มือการใช้งาน และตัวอย่างโปรแกรม
                                                Download :: ไฟล์จาก CD-ROM

               คุณสมบัติร่วมของทั้ง 2 รุ่นเป็นดังนี้

                        [ ]  RUN X’ TAL ON BOARD 20MHz สามารถใช้งาน PLL ให้สามารถ RUN ได้ถึง 48MHz
                        [ ]  I/O PORT 28 BIT วางตัวบนขั้ว 10 PIN ET BUS I/O 5 ชุด
                        [ ]  14 PIN LCD PORT แบบ CHARACTER TYPE
                        [ ]  RJ-11 (ICD2) ใช้ DOWNLOAD โปรแกรมเข้าตัว MCU ด้วยชุด ET-PGM PIC USB V1 หรือ V1 PLUS
                              พร้อม SW. เลือกการทำงาน
                        [ ]  RS232 PORT 1 ช่อง แบบขั้ว 4 PIN ETT
                        [ ]  FULL SPEED USB PORT TYPE B ON BOARD
                        [ ]  TIMER / COUNTER, PWM, WATCH DOG
                        [ ]  POWER SUPPLY 5VDC สามารถใช้กับชุด POWER SUPPLY ของ ETT รุ่น ET-SWITCHING ADAPTER 5V/1.2A
                              TYPE H ( A-AP-A-00058 ราคา * 170.- OPTION ซื้อเพิ่มเติม )
                        [ ]  ขนาด PCB 15.3 x 9cm.
                        [ ]  PROJECT BOARD รุ่น AD-100 (ขนาด 81 x 42 x 19 mm.) ขนาดจุดต่อใช้งาน 360 จุด
                        [ ]  VR 100K R ปรับค่า จำนวน 4 ชุด พร้อมจุดต่อ
                        [ ]  TACT SW จำนวน 4 ชุด พร้อมจุดต่อ
                        [ ]  LED DOT จำนวน 4 ชุด พร้อมจุดต่อ
                        [ ]  ลำโพงเล็ก MINI SPEAKER 1 ชุด พร้อมจุดต่อ
                        [ ]  นอกจากนี้ยังสามารถต่อทดลองเพิ่มเติมกับชุด MINI I/O BOARD (OPTION) แบบต่างๆ ของทาง อีทีที ได้อีก

    หมายเหตุ ราคายังไม่รวมภาษีมูลค่าเพิ่ม บริษัทขอสงวนสิทธิ์ในการเปลี่ยนแปลงรายละเอียดและราคาสินค้าโดยไม่แจ้งให้ทราบล่วงหน้า
