| ET-BASE dsPIC30F2010 (P-ET-A-00406) [750.- ยังไม่รวม Vat] |
| |
| |
|
| |

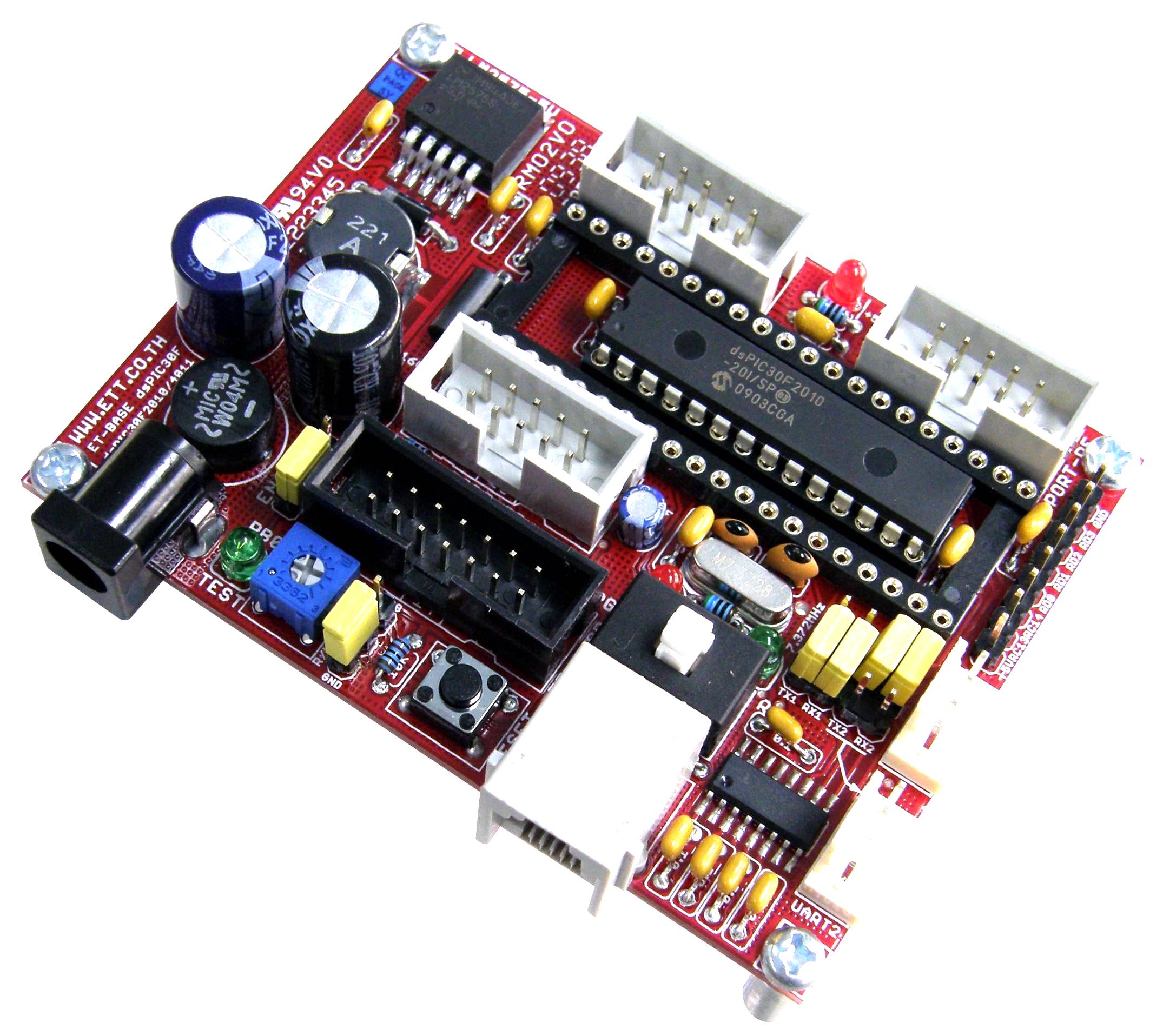

ET-BASE dsPIC30F2010 เป็นบอร์ดใหม่ของ อีทีที ในตระกูล dsPIC30F โดยเลือกใช้ dsPIC รุ่น 28 PIN เบอร์ dsPIC30F2010 โดยตัว dsPIC30F2010 นั้นเป็น MCU ซึ่งใช้การประมวลผลข้อมูลในแบบ 16 BIT จากบริษัท MICROCHIPS ซึ่งมีจุดเด่นในด้านของความสามารถในการประมวลผลข้อมูลสัญญาณแบบดิจิตอล เหมาะสำหรับนำไปประยุกต์ใช้ในงานควบคุมต่างๆ โดยโครงสร้างภายใน MCU จะเป็นการผสมผสานระหว่าง ไมโครคอนโทรลเลอร์ (MCU) และวงจร DSP ( DIGITAL SIGNAL PROCESSING ) รวมเข้าไว้ด้วยกัน หรืออาจเขียนว่า DIGITAL SIGNAL CONTROLLER ก็ได้ |
| |
|
| |
|
| คุณสมบัติ |
1. |
ใช้ dsPIC30F2010-20I/P |
2. |
หน่วยความจำ FLASH 12KBYTE, RAM 512BYTE |
3. |
หน่วยความจำ EEPROM ขนาด 1 KBYTE |
4. |
16 BIT TIMER/COUNTER 3 ชุด |
5. |
INPUT CAPTURE จำนวน 4 ช่อง |
6. |
A TO D ขนาด 10 BIT / 500KSPS จำนวน 6 ช่อง |
7. |
UART จำนวน 1ช่อง |
8. |
มีวงจร SPI, I2C, WATCHDOG, POWER-ON RESET, PWM |
9. |
ใช้ CRYSTAL 7.3728MHz |
10. |
ขั้วต่อ RS232 แบบ 4 PIN ETT 1 ช่อง |
11. |
14 PIN HEADER LCD สำหรับต่อใช้งานกับ LCD ในแบบ CHARACTER TYPE |
12. |
1 LED สำหรับทดสอบการทำงาน โดยใช้ RBO |
13. |
ICD2 PORT แบบ RJ11 มาตรฐาน ICD2 MICRCHIPS รองรับการทำงาน IN-CIRCUIT และ DEBUG, พร้อม SW ตัดต่อขาสัญญาณ สำหรับ PROGRAM / DEBUG และ RUN พร้อม LED แสดงโหมดการทำงาน ( ในการใช้งานกับขั้ว ICD2 PORT แบบ RJ11 นี้สามารถใช้กับสินค้าของ อีทีที ได้ เช่น ET-PGM PIC USB V1, ET-PGM PIC USB V1 PLUS, ET-PGM PIC USB V2, ET-ICDX V1.0) |
14. |
POWER SUPPLY AC/DC INPUT 7-10 V, ใช้ REGULATE แบบ SWITCHING LM2575 ขนาด 5V/1A ลดปัญหาความร้อนจากวงจร REGULATE |
15. |
ขั้วต่อใช้งาน I/O PORT 10PIN ETT 3 ชุด |
16. |
ขนาด PCB SIZE เล็กเพียง 8 X 6 CM. มาตรฐาน อีทีที |
| |
|
| |
|
| ชุด ET-BASE dsPIC30F2010 ประกอบด้วย |
| |
|
| 1. |
บอร์ด |
| |
|
| |
|
| |
|
| |
|
| |
|
| |
