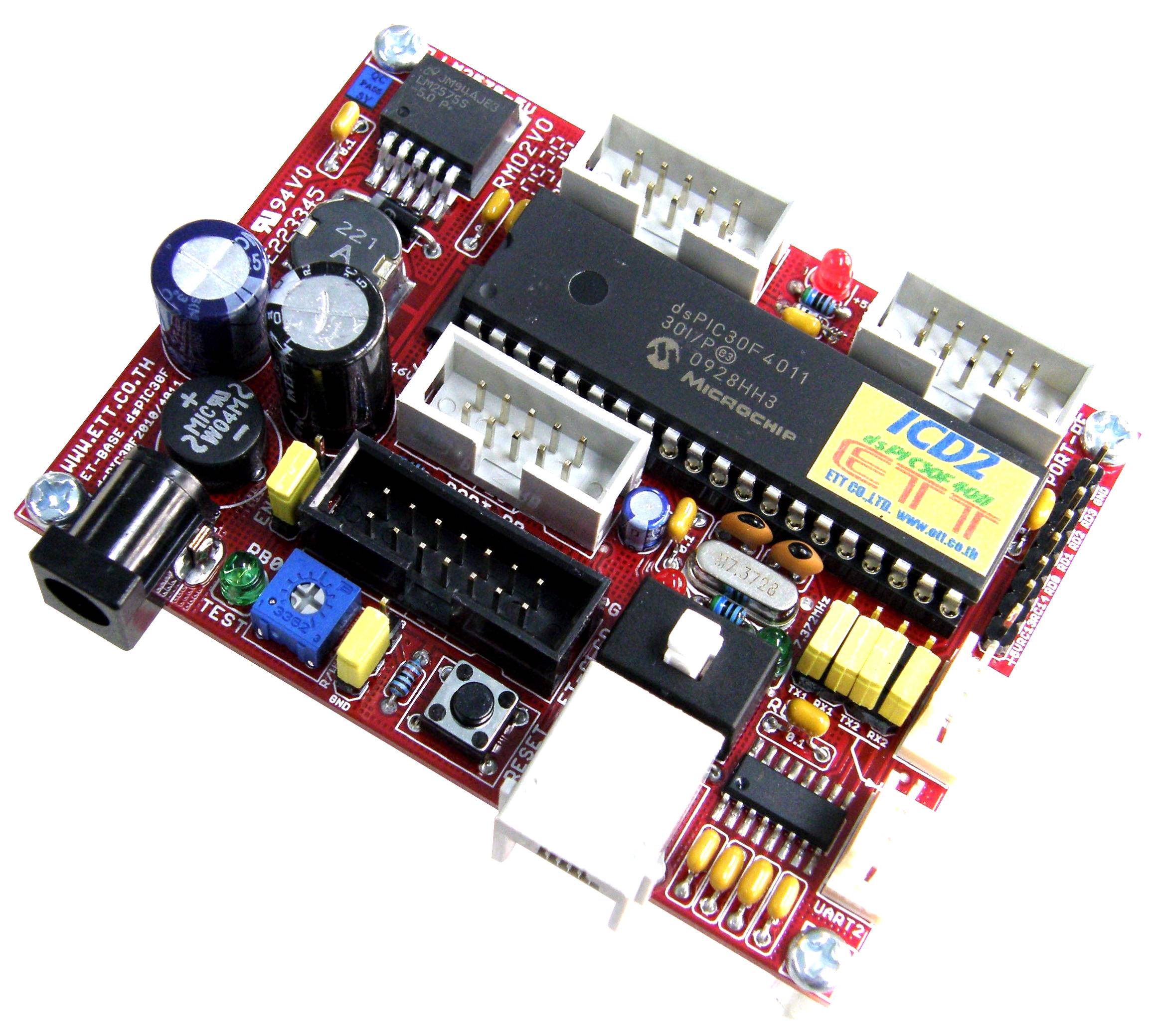

| ET-BASE dsPIC30F4011 (P-ET-A-00407) [850.- ยังไม่รวม Vat] |
| |
| |
|
| |
ET-BASE dsPIC30F4011 เป็นบอร์ดใหม่ของ อีทีที ในตระกูล dsPIC30F โดยเลือกใช้ dsPIC รุ่น 40 PIN เบอร์ dsPIC30F4011 โดยตัว dsPIC30F4011 นั้นเป็น MCU ซึ่งใช้การประมวลผล ข้อมูลในแบบ 16 BIT จากบริษัท MICROCHIPS ซึ่งมีจุดเด่นในด้านของความสามารถ ในการประมวลผลข้อมูลสัญญาณแบบดิจิตอล เหมาะสำหรับนำไปประยุกต์ใช้ ในงานควบคุมต่างๆ โดยโครงสร้างภายใน MCU จะเป็นการผสมผสานระหว่าง ไมโครคอนโทรลเลอร์ (MCU) และวงจร DSP รวม เข้าไว้ด้วยกัน หรืออาจเขียนว่า DIGITAL SIGNAL CONTROLLER ก็ได้
|
| |
|
| |
|
| คุณสมบัติ |
1. |
ใช้ dsPIC30F4011-30I/P |
2. |
หน่วยความจำ FLASH 48KBYTE, RAM 2KBYTE |
3. |
หน่วยความจำ EEPROM ขนาด 1 KBYTE |
4. |
16 BIT TIMER/COUNTER 5 ชุด |
5. |
INPUT CAPTURE จำนวน 4 ช่อง |
6. |
A TO D ขนาด 10 BIT / 500KSPS จำนวน 9 ช่อง |
7. |
UART จำนวน 2 ช่อง |
8. |
มีวงจร SPI, I2C, WATCHDOG, POWER-ON RESET, PWM |
9. |
ใช้ CRYSTAL 7.3728MHz สามารถใช้ PLL คูณความถี่ RUN ได้ถึง 29.4912 MHz |
10. |
ขั้วต่อ RS232 แบบ 4 PIN ETT 2 ช่อง |
11. |
14 PIN HEADER LCD สำหรับต่อใช้งานกับ LCD ในแบบ CHARACTER TYPE |
12. |
1 LED สำหรับทดสอบการทำงาน โดยใช้ RBO |
13. |
ICD2 PORT แบบ RJ11 มาตรฐาน ICD2 MICRCHIPS รองรับการทำงาน IN-CIRCUIT และ DEBUG, พร้อม SW ตัดต่อขาสัญญาณ สำหรับ PROGRAM / DEBUG และ RUN พร้อม LED แสดงโหมดการทำงาน ( ในการใช้งานกับขั้ว ICD2 PORT แบบ RJ11 นี้สามารถใช้กับสินค้าของ อีทีที ได้ เช่น ET-PGM PIC USB V1, ET-PGM PIC USB V1 PLUS, ET-PGM PIC USB V2, ET-ICDX V1.0) |
14. |
POWER SUPPLY AC/DC INPUT 7-10 V, ใช้ REGULATE แบบ SWITCHING LM2575 ขนาด 5V/1A ลดปัญหาความร้อนจากวงจร REGULATE |
15. |
ขั้วต่อใช้งาน I/O PORT 10PIN ETT 3 ชุด |
16. |
ขนาด PCB SIZE เล็กเพียง 8 X 6 CM. มาตรฐาน อีทีที |
| |
|
| |
|
| ชุด ET-BASE dsPIC30F4011 ประกอบด้วย |
| |
|
| 1. |
บอร์ด |
| |
|
| |
|
| |
