ET I2C/RS485 > ET-ESP8266-RS485 (P-ET-A-00579) |
||||||||
|
||||||||

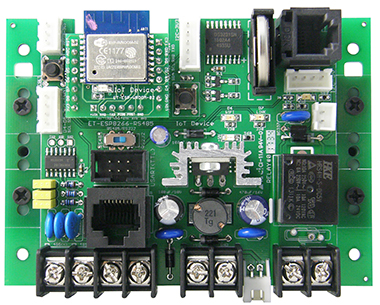

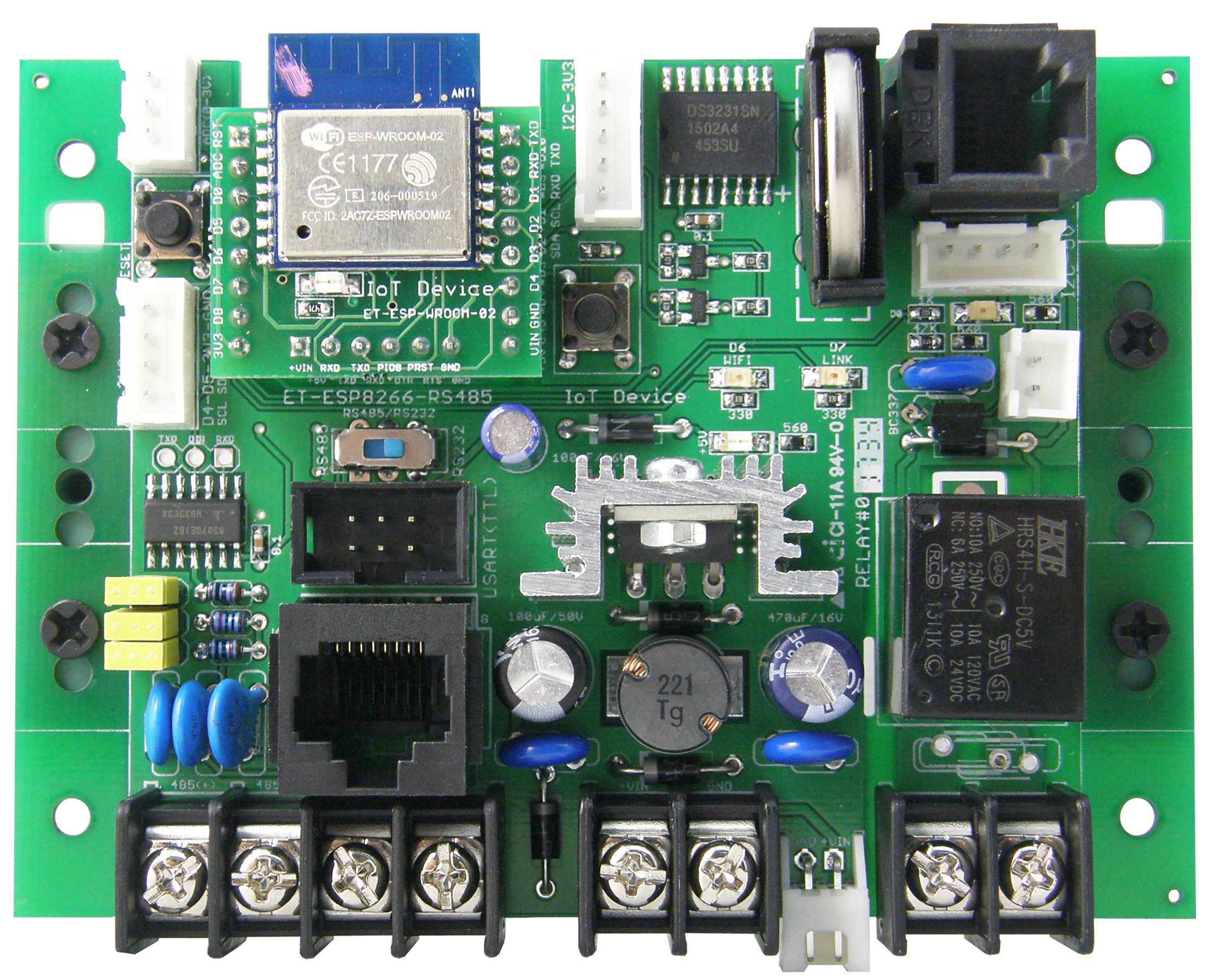

| ET-ESP8266-RS485 เป็นบอร์ดควบคุมในตระกูล ESP8266 ของ ESPRESSiF SYSTEM โดยเลือกใช้รุ่น | ||||||||
| ESP-WROOM-02 WIFI MODULE ซึ่งมี WIFI ในตัว เชื่อมต่อกับระบบ NET ด้วย TCP/IP ส่งงานควบคุมต่างๆ | ||||||||
| หรือนำไปใช้งาน IoT ก็ได้ พัฒนาเขียนโปรแกรมด้วย C++ ของ Arduino IDE for ESP8266 ง่าย และสะดวก | ||||||||
| ในการไปใช้งาน พัฒนาแล้วเสร็จนำบอร์ดไปใช้งานจริงได้เลย | ||||||||
 |
||||||||

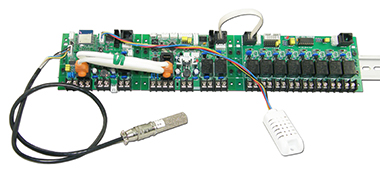

| รูปการต่อ ET-ESP8266-RS485 กับ ET-MEGA32U4-R485 และ ET-SENSOR BME280, ET-SHT10 WATER PROOF, ET-I2C REL8 | ||||||||
 |
||||||||

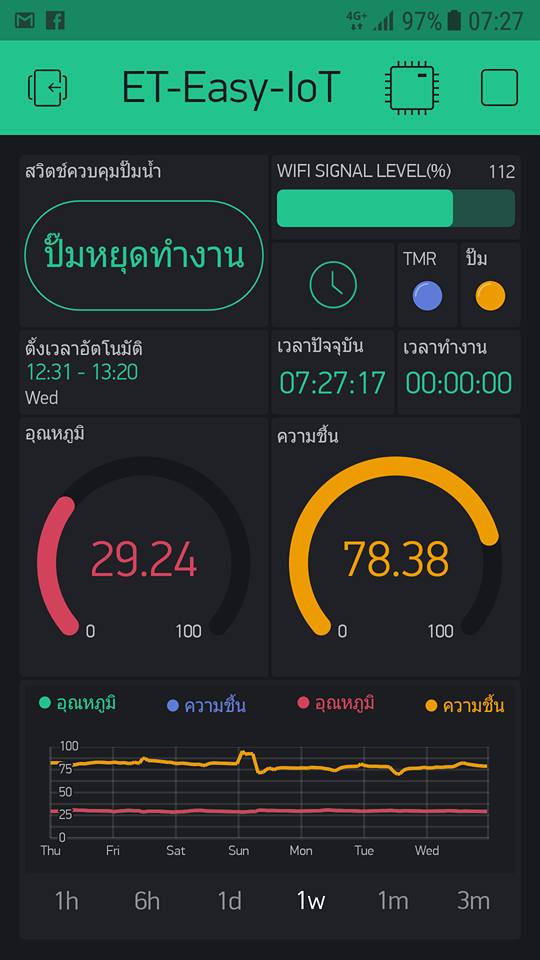

| รูปการต่อใช้งานจริง ET-ESP8266-RS485 กับโปรแกรม Blynk และแพลตฟอร์ม IOT ต่างๆ เช่น NETPIE , IOTTWEET ๆลๆ | ||||||||
 |
||||||||

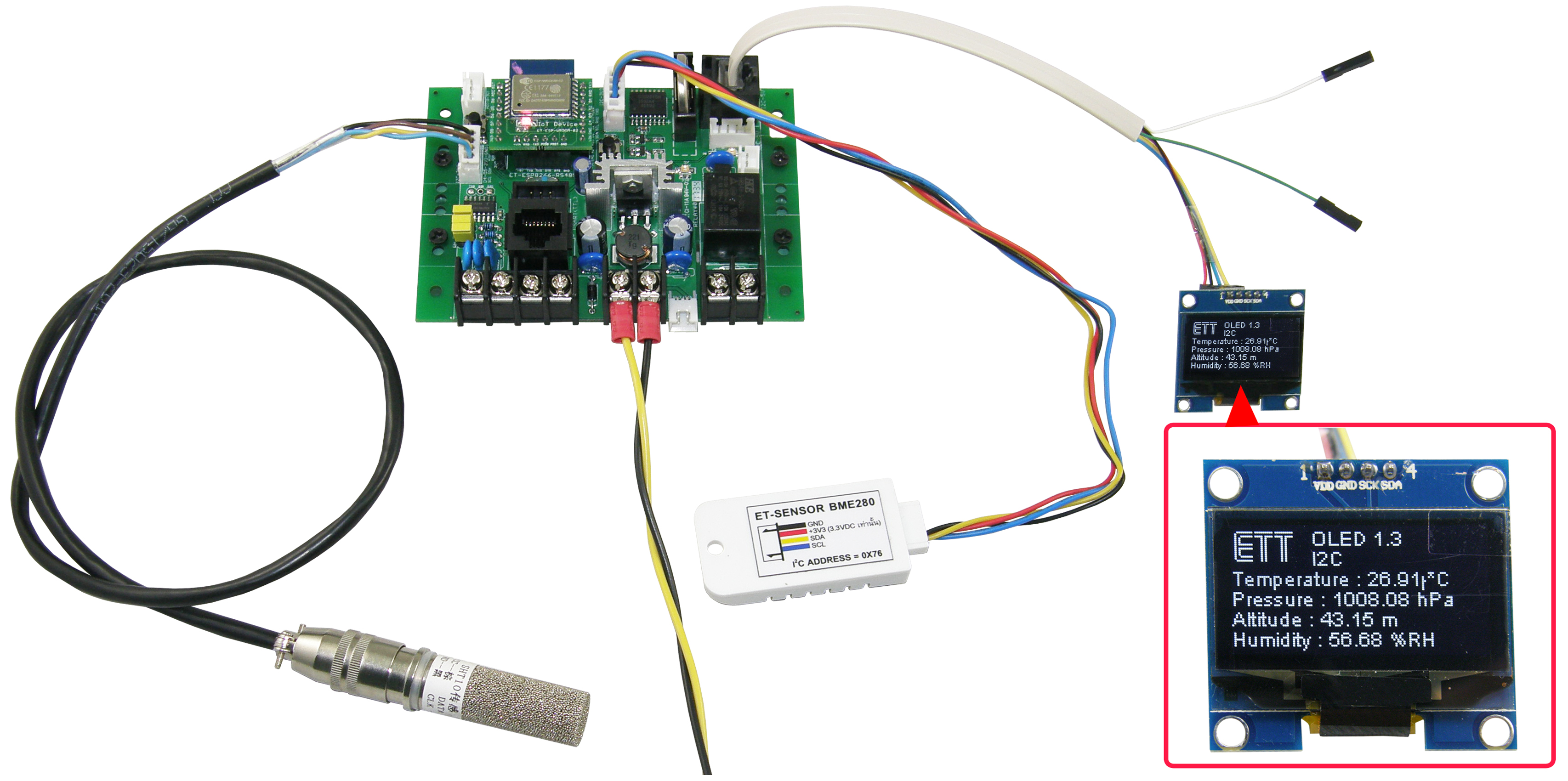

| รูปการต่อ ET-ESP8266-RS485 กับ SENSOR ET-SHT10 WATER PROOF และ ET-SENSOR BME280 ส่งค่าที่อ่านได้แสดงออกจอแสดงผล OLED 1.3 I2C |
||||||||
| คุณสมบัติ | ||||||||
| [ ] เลือกใช้ MODULE ESP8266-WROOM-02, 2 MB FLASH, 32 BIT LOWPOWER MCU, 10 BIT ADC | ||||||||
| > IEEE 802.11 b/g/n AT 2.4 GHz | ||||||||
| > TCP/IP PROTOCAL STACK | ||||||||
| > PERIPHERAL UART / HSPI / I2C / I2C / IR | ||||||||
| [ ] PORT RS485 2-WIRE HALF DUPLEX ขั้วต่อแบบ 4 PIN BARRIER TERMINAL 7.62 mm. และขั้วต่อแบบ FEMALE RJ45 | ||||||||
| จำนวน 1 ชุด สามารถต่อพ่วงสัญญาณออกจากบอร์ดได้โดยสะดวก | ||||||||
| [ ] มี RTC (REAL TIME CLOCK) เบอร์ DS3231 พร้อม BATTERY 3V BACK UP | ||||||||
| [ ] มี OUTPUT RELAY ขนาด 10A จำนวน 1 ชุด พร้อมขั้วต่อแบบ 2 PIN BARRIER TERMINAL 7.62 mm. หน้าสัมผัสแบบ | ||||||||
| NO / COMMON | ||||||||
| [ ] มี BUS แบบ I2C ที่ใช้ต่ออุปกรณ์ I2C ต่างๆ ได้ทั้งแบบ 3V และ 5V สำหรับขยายอุปกรณ์ INPUT/OUTPUT ต่างๆ | ||||||||
| ได้ เช่น LCD 16x2 I2C, OLED 1.3 I2C, ET-I2C REL8, ET-I2C DCIN8, ET-I2C TO 40 IO-DIN หรือ SENSOR ต่างๆ ในรูปแบบ | ||||||||
| I2C เช่น ET-SENSOR SHT31 (วัดความชื้น และอุณหภูมิ), ET-SENSOR BME280 (วัดความชื้น, อุณหภูมิ, | ||||||||
| มความดันบรรยากาศ) และ อื่นๆ เป็นต้น | ||||||||
| [ ] ขั้วต่อ I2C มีทั้งแบบขั้วต่อ FEMALE RJ 6 PIN, WAFER 4 PIN (2.50 mm.), WAFER 5 PIN (2.50 mm.) ให้เลือกต่อใช้งาน | ||||||||
| [ ] ขั้วต่อ ANALOG ADC 0 - 3.3V จำนวน 1 ช่อง แบบ WAFER 3 PIN (2.50 mm.) | ||||||||
| [ ] ขั้วต่อ RS232 TTL ในแบบ 6 PIN IDC สำหรับใช้ในการพัฒนาเขียนโปรแกรมเข้ามายังบอร์ด โดย UP LOAD โปรแกรมผ่านทางบอร์ด ET-USB USART/TTL (เป็น OPTION ซื้อเพิ่มไม่มีให้ในชุด) | ||||||||
| [ ] POWER SUPPLY ใช้งานกับบอร์ด 7 - 30VDC โดยใช้ IC SWITCHING 5V/1A เบอร์ LM2575-5 ขั้วต่อแบบ 2 PIN | ||||||||
| BARRIER TERMINAL 7.62 mm. และแบบ WAFER 2 PIN (2.50 mm.) | ||||||||
| [ ] พร้อมตัวยึดราง DIN 35 mm. | ||||||||
| [ ] ขนาด PCB 10.4 X 7.6 cm | ||||||||
| [ ] ET-ESP8266-RS485 ... ประกอบด้วย | ||||||||
| 1.บอร์ด ET-ESP8266-RS485 | ||||||||
| 2.CD-ROM คู่มือการใช้งาน และตัวอย่างโปรแกรม | ||||||||
| ดาวน์โหลด :: Downloads | ||||||||
| 1. เอกสาร (Documents) | ||||||||
| [ ] ตัวอย่างการพัฒนาบอร์ด ET-ESP8266-RS485 กับ Blynk | ||||||||
| [ ] คู่มือการใช้ (Thai Manual) | ||||||||
| [ ] ผังวงจร 1/2 | ||||||||
| [ ] ผังวงจร 2/2 | ||||||||
| 2. ไฟล์ตัวอย่าง (Examples) | ||||||||
| [ ] Library | ||||||||
| [ ] Demo IoT | ||||||||
| [ ] BME280-I2C-ADAFRUIT-LIBRARY-OLED | ||||||||
| [ ] BME280-I2C-ADAFRUIT-LIBRARY | ||||||||
| [ ] DEMO-RS485 | ||||||||
| [ ] I2C-DCIN8 | ||||||||
| [ ] I2C-DS3231 | ||||||||
| [ ] I2C-OLED. | ||||||||
| [ ] I2C-REL8 | ||||||||
| [ ] QC Test | ||||||||
| [ ] Relay | ||||||||
| [ ] SHT10-BUS1-5V | ||||||||
| [ ] SHT10-BUS2-3V3 | ||||||||
| 3. ไฟล์จาก CD-ROM | ||||||||
