ET I2C/RS458 > ET-I2C IN8/OUT8

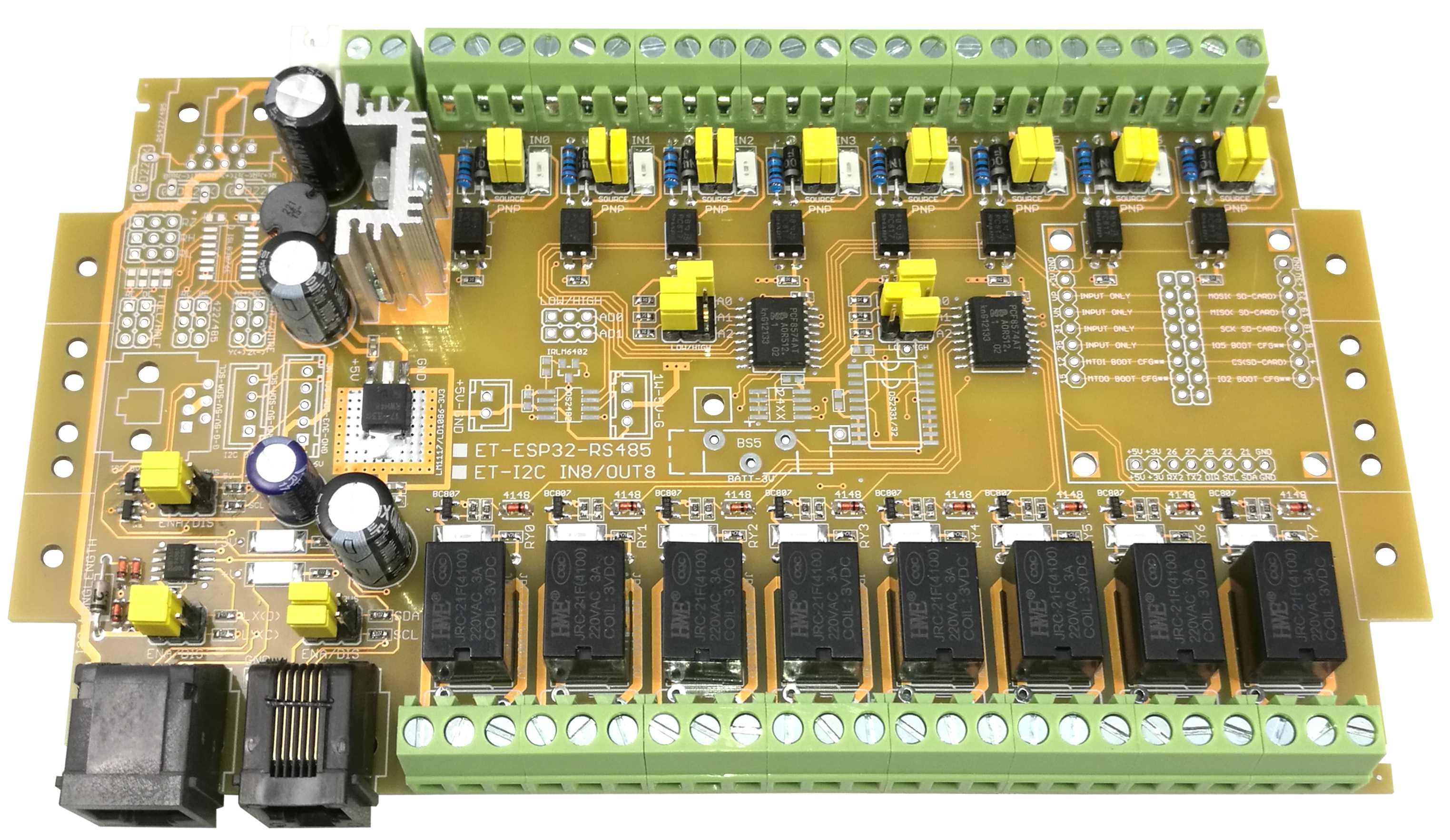

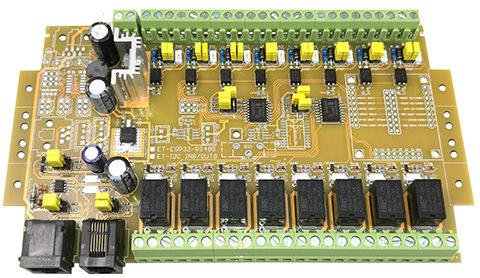

    ET-I2C IN8/OUT8    (P-ET-A-00614)     [ 1,380.- ยังไม่รวม Vat]

            ET-I2C IN8/OUT8 ... เป็นบอร์ดที่ใช้ PCB เดียวกันกับ ET-ESP32-RS485 โดยประกอบวงจร
            เฉพาะในส่วน INPUT OPTO 8 ช่อง, OUTPUT RELAY 8 ช่อง และในส่วน I2C BUS LONG LENGTH
            ที่สามารถต่อ บอร์ด I2C นี้ได้ในระยะไกล



       คุณสมบัติ

     [ ] 8 OUTPUT RELAY แยกอิสระ ขนาด 3A (125 VAC/30VDC) ขั้วต่อแบบ SCREW TERMINAL BLOCK 3 PIN ต่อ
                1 OUTPUT เป็น NC, COM, NO ใช้ PCF8574 เป็น PORT รับคำสั่งจาก I2C ในการทำงาน พร้อม JUMPER
                เลือก ADDRESS ต่อได้สูงสุด 8 บอร์ดใน BUS I2C
     [ ] 8 INPUT DC แบบ OPTO-ISOLATE รับแรงดัน 12V เลือกรูปแบบ INPUT เป็นแบบหน้าสัมผัส, NPN หรือ
                PNP เมื่อใช้กับอุปกรณ์ SENSOR ชนิดต่างๆ ขั้วต่อ SCREW TERMINAL BLOCK 3PIN ต่อ 1 INPUT
                เป็น VIN, IN, GND ใช้ PCF8574A เป็น PORT รับคำสั่งจาก I2C ในการทำงาน พร้อม JUMPER เลือก
               ADDRESS ต่อได้สูงสุด 8 บอร์ด ใน BUS I2C
     [ ] ขั้วต่อ I2C เช้าบอร์ดแบบ FEMALE RJ11 6PIN ใช้สำหรับต่อกับอุปกรณ์ I2C ต่างๆ สามารถต่อเข้ากั
               บบอร์ด ET-ESP8266-RS485, ET-MEGA32U4-RS485
     [ ] ขั้วต่อ I2C แบบ LONG LENGTH แบบ FEMALE RJ45 8PIN ใช้สำหรับในการต่อ I2C BUS ได้ไกลถึง 20 เมตร
               ใช้ IC P82B715 เป็น BUS REPEATERS (ในการต่อสาย แนะนำเป็นสายแบบ LAN UTP)
     [ ] POWER SUPPLY ใช้กับบอร์ด 12VDC โดยใช้ IC SWITCHING 5V/1A เบอร์ LM2575-5 ขั้วต่อแบบ 2 PIN
                SCREW TERMINAL และแบบ WAFER 2 PIN 2.50mm. (สามารถใช้ ET-SWITCHING ADAPTER 12V 1A TYPE B
                (A-AP-A-00122) ราคา 210.- (เป็น OPTION ซื้อเพิ่ม) และในอีกกรณีใช้ POWER SUPPLY 12V จาก ขั้วต่อ
               RJ45 8PIN I2C แบบ LONG LENGTH ในกรณีต่อจากบอร์ด ET-ESP32RJ45
     [ ] ขนาด PCB 19.2 x 10.5 CM ((PCB ชุดนี้สามารถยึดเข้ากับ ADAPTER RAIL DIN35 (A-BX-E-00044) ราคา * 22.-
                หรือจะใส่ในกล่อง BOX DIN 200 x 110 x 60 mm (A-BX-E-00051) ราคา * 330.- (เป็น OPTION ซื้อเพิ่ม))
     [ ] ET-I2C IN8/OUT8 ... ประกอบด้วย
             1. บอร์ด ET-IN8/OUT8
             2. สาย RJ-I2C-RJ (P-CB-A-00041)

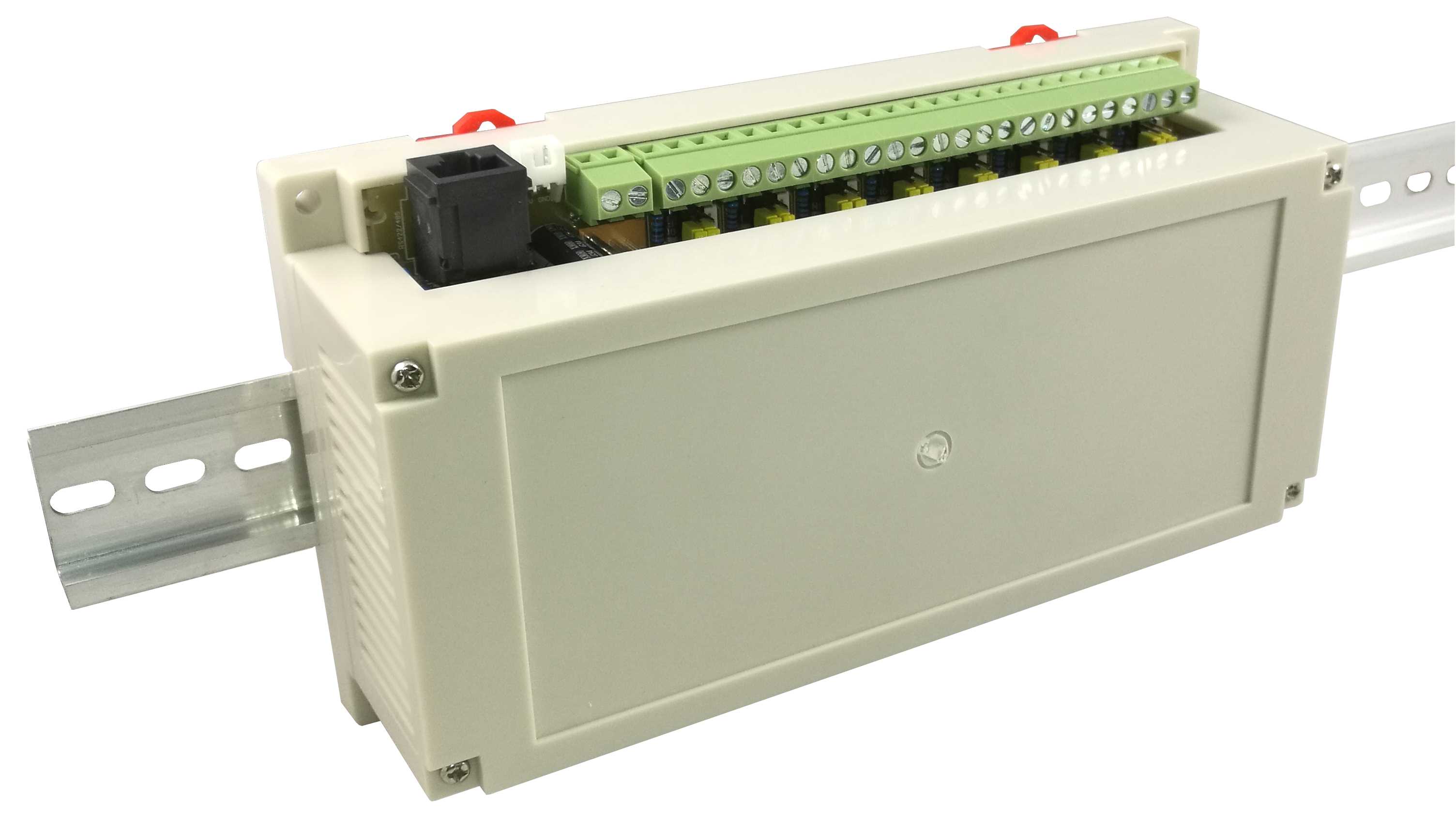

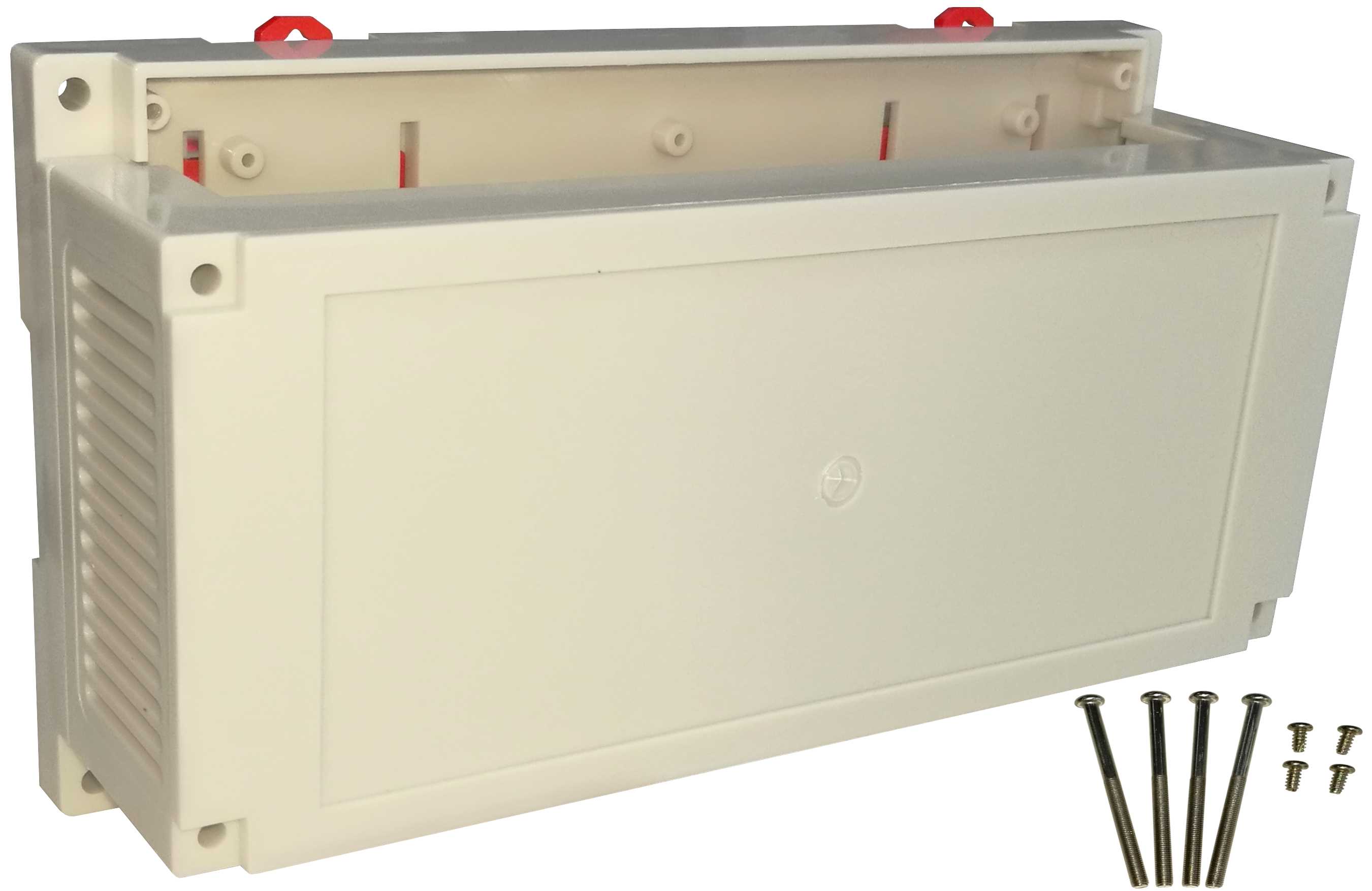

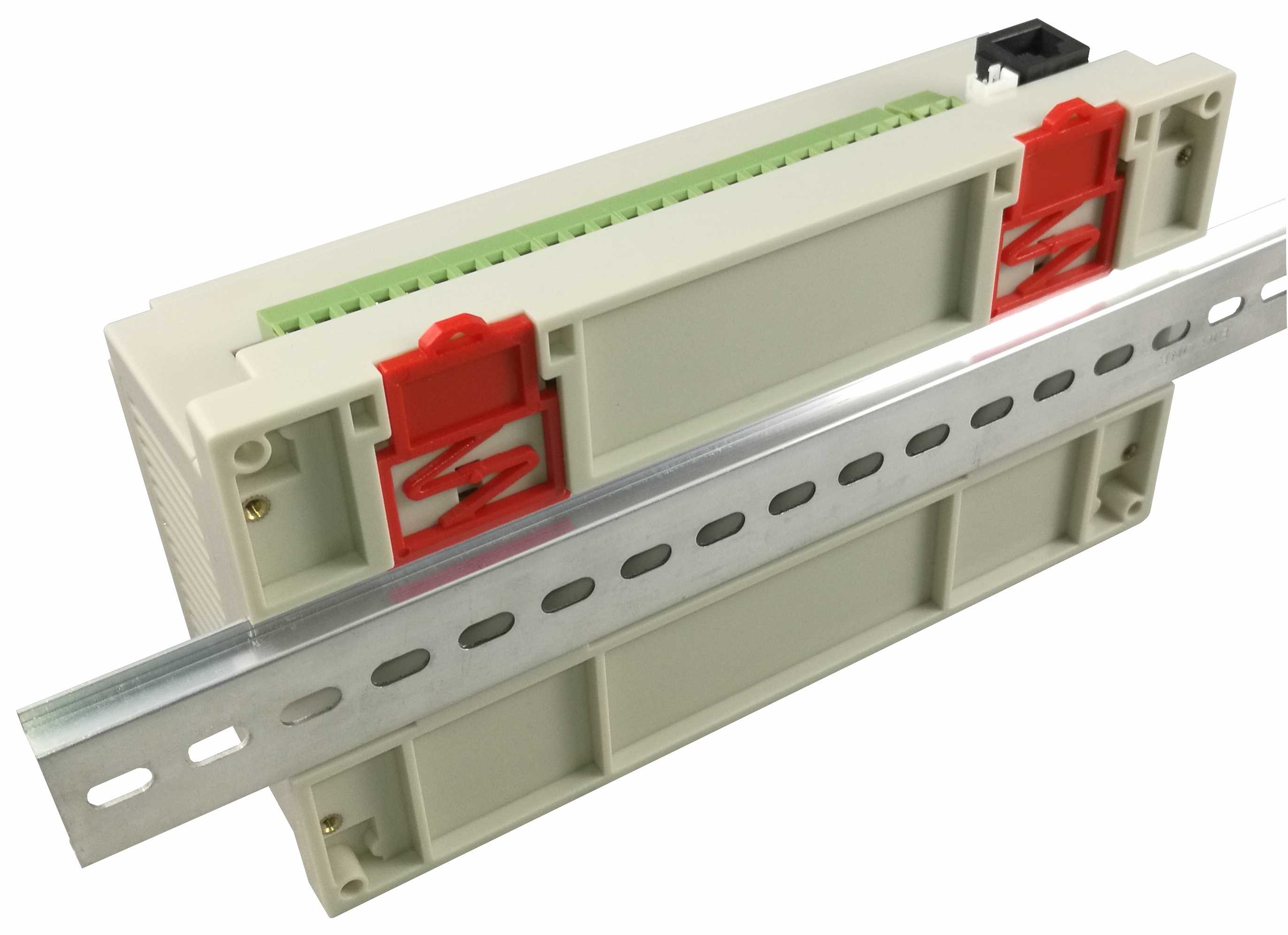

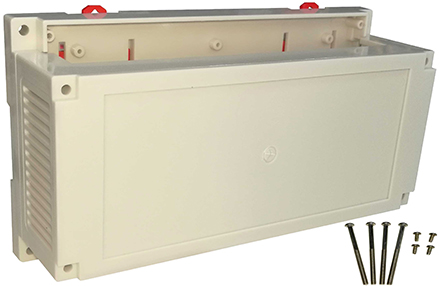

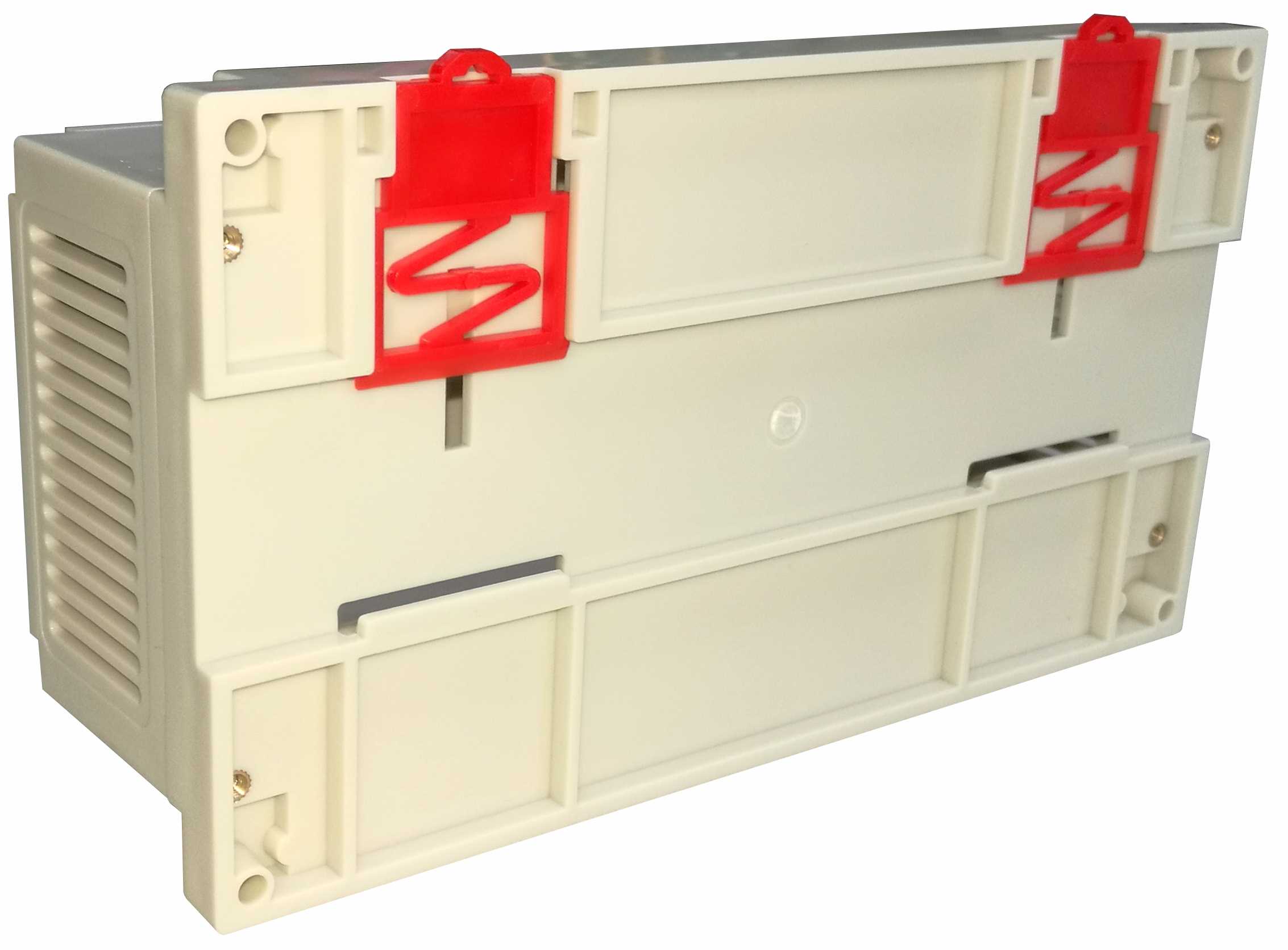

       BOX DIN 200X110X60 mm     (A-BX-E-00051)    *330.-

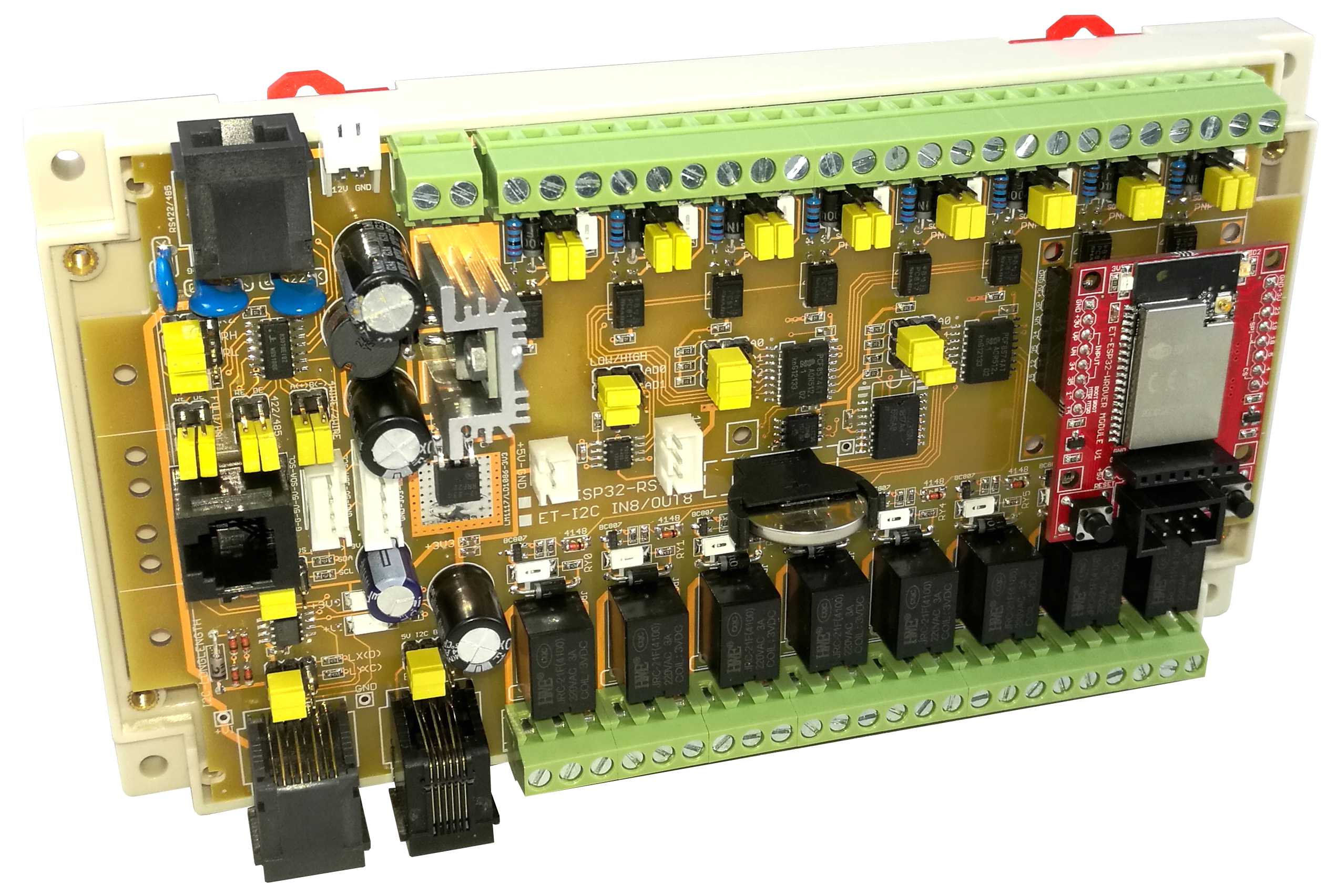

          ตัวกล่องสามารถใส่ได้พอดีกับชุด ET-ESP32-RS485 หรือ ET-I2C IN8/OUT8 เป็นกล่องพลาสติก

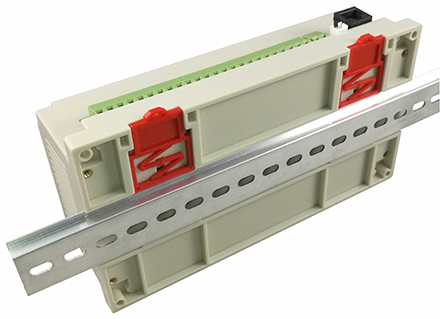

          สีครีม ขนาดกล่อง 200 X 110 X 60 mm พร้อมตัวยึดเข้ากับ ราง 2 ชุดแบบ DIN 35 mm. ที่อยู่ทาง
          หลังของกล่อง ตัวกล่องสามารถใส่ได้พอดีกับชุด ET-ESP32-RS485, ET-I2C IN8/OUT8

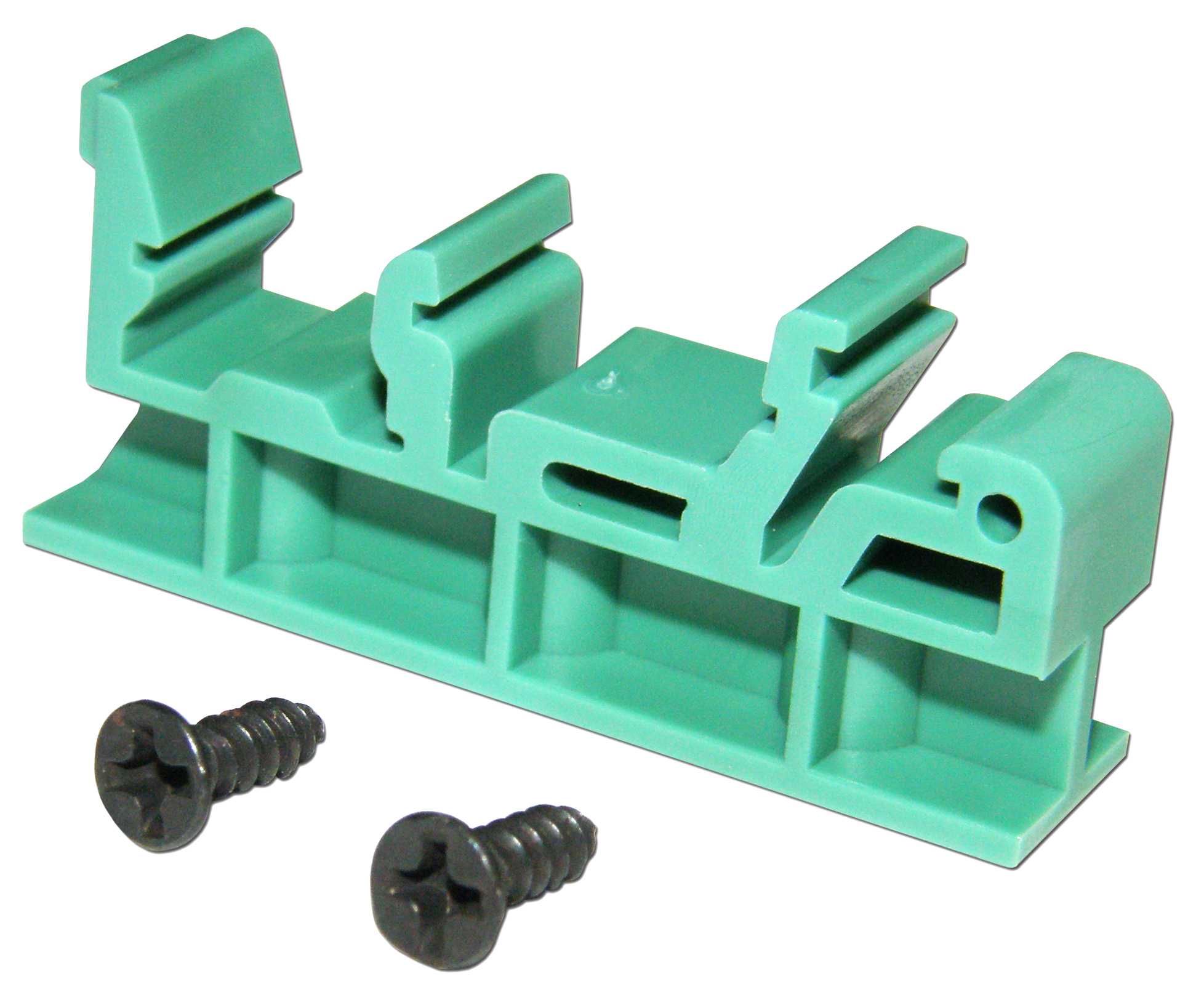

      ADAPTER RAIL DIN35 (A-BX-E-00044) * 22.-

          เป็นตัวยึด PCB บอร์ด ต่างๆ เช่นบอร์ด ET-ESP32-RS485, ET-I2C IN8/OUT8 ให้สามารถติดตั้งกับราง
          DIN 35mm. ได้
              [.] ขนาด สูง 19.5 mm. ยาว 43.25 mm. กว้าง 10 mm.
              [.] ในชุดจะประกอบด้วยตัว ADAPTER RAIL DIN 35 mm. 1 อัน และ SCREWS 2 ตัว

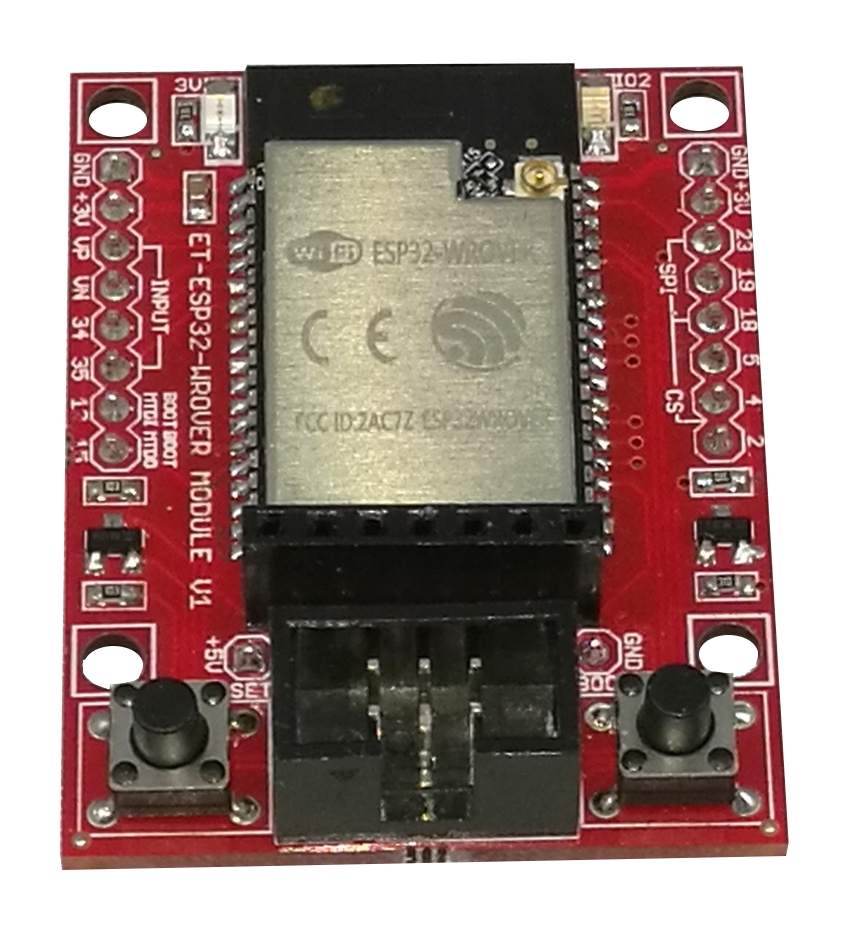

      ET-ESP32-WROVER MODULE V1    (P-ET-A-00615)    * 590.-


          เลือกใช้ตัวควบคุมเป็น ESP32 WROVER ในการทำงาน
              [.] SMD MODULE, ESP32-D0WDQ6, 2 CORES 32 bit LX6 MCU, 600 MIPS ,4MB SPI FLASH/ 8MB PSRAM
                        WIFI 802.11 b/g/n, 2.4GH-2.56 Hz
              [.] BLUETOOTH V4.2 BR/EDR AND BLE
              [.] HARDWARE MODULE INTERFACES SD CARD, UART, SPI, SDIO, I2C, ADC, DAC HALL SENSOR,
                        TEMPERATURE SENSOR, 440 MHZ CRYSTAL
              [.] ออกแบบให้มี SOCKET MICRO SD สำหรับติดตั้งหน่วยความจำ อยู่ด้านใต้บอร์ด
              [.] ขั้วต่อ RS232 TTL 6PIN IDE สำหรับใช้พัฒนาเขียนโปรแกรมเข้า ESP32 ด้วยบอร์ด ET-USB USART/TTL
                        (P-ET-A-00580) ราคา 280.-
              [.] พร้อมขั้วต่อ 8 PIN HEADER ตัวเมียใช้ขยายระบ เช่นต่อกับ SIM7020E , SIM7000E


       ESP32-WROVER     (A-IC-M-00080)   * 260.-


          เป็นเฉพาะตัว MODULE ESP32 WROVER พร้อม PCB ANTENNA ในตัวสามารถเลือกต่อ ANTENNA
           ภายนอกได ้ในรุ่นนี้ ขนาด MODULE 31.4 X 18.0 mm

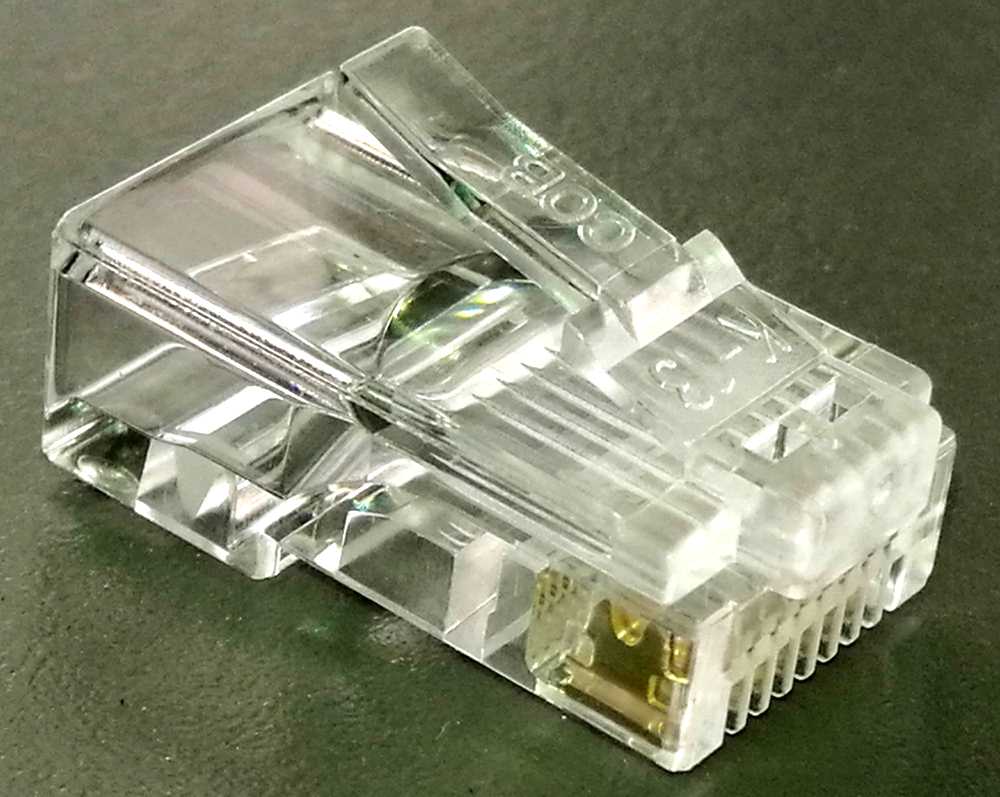

       RJ45 8-8 MODULAR PLUG (A-CO-P-00004) * 10.-


          เป็นขั้วต่อเข้าสาย 8PIN RJ45

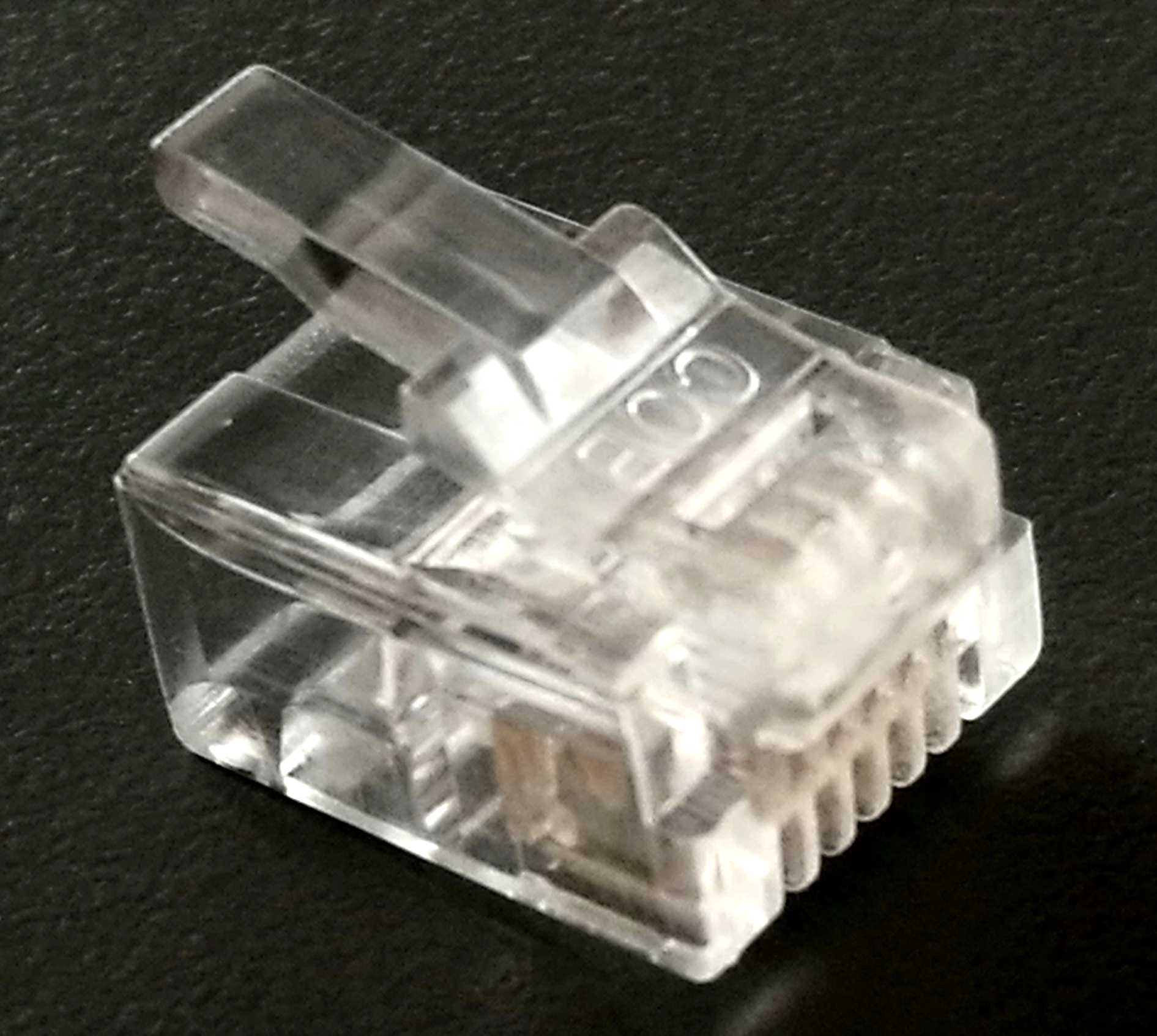

       RJ11 6-6 MODULAR PLUG (A-CO-P-00007)    * 4.-


          เป็นขั้วต่อเข้าสาย 6PIN RJ11

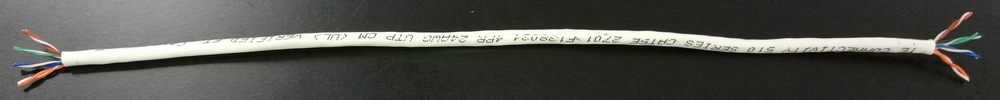

       UTP LAN CABLE (P-CB-A-00047)  * 17.-

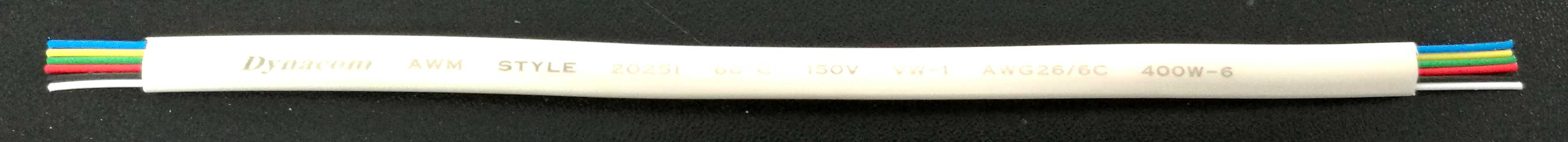

       FLAT TELEPHONE 6 WAYS CABLE (P-CB-A-00058) * 18.-


          เป็น MOV ต่อกับหน้าสัมผัส RELAY ที่ใช้ไฟ AC 220V เพื่อป้องกันกอาร์คที่หน้าสัมผัส RELAY

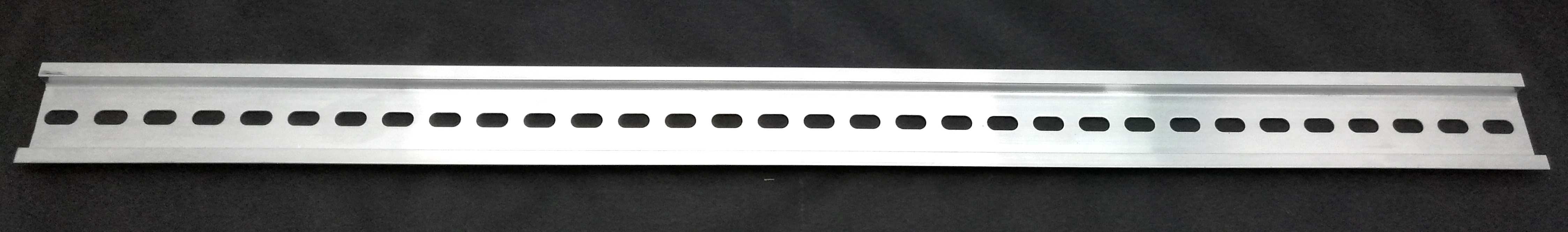

       DIN35 RAIL 49CM (A-BX-I-00061) * 50.-


          รางยึดกับบอร์ดที่มีตัวยึด DIN 35 mm ความยาว 49.7 cm


       ดาวน์โหลด :: Downloads

            1. แคตาล็อก :: Catalog
            2. คู่มือ ET-I2C IN8-OUT8
            3. Manual ET-I2C IN8-OUT8
            4. Manual ET-ESP32-WROVER-V1
            5. Circuit



     * ราคาสินค้ายังไม่ได้รวมภาษีมูลค่าเพิ่ม
     * บริษัทขอสงวนสิทธิ์ในการเปลี่ยนแปลงรายละเอียดและราคาสินค้าโดยไม่แจ้งให้ทราบล่วงหน้า
     * ทาง อีทีที จะไม่มีการรับประกันสินค้า เฉพาะรุ่นนี้ถ้าไม่สามารถยอมรับเงื่อนไขนี้ กรุณาห้ามเปิดกล่องใช้งาน
และส่งกลับสินค้านี้ เพื่อรับเงินคืน
