RASPBERRY & I/O BOARD >ET-IOT HAT






    ET-IOT HAT  (P-ET-A-00600) [ 450.- ยังไม่รวม Vat]

               ET-IOT HAT เป็นบอร์ดที่ถูกออกแบบมาต่อเข้ากับบอร์ด Raspberry Pi ทางขั้วต่อ 40 PIN
              โดยขยายบอร์ดให้สามารถต่อเข้ากับระบบ I2C BUS เพื่อขยายระบบ INPUT, OUTPUT, SENSOR ต่างๆ, ต่อระบบ
               1-WIRE, ต่อเพิ่ม RTC

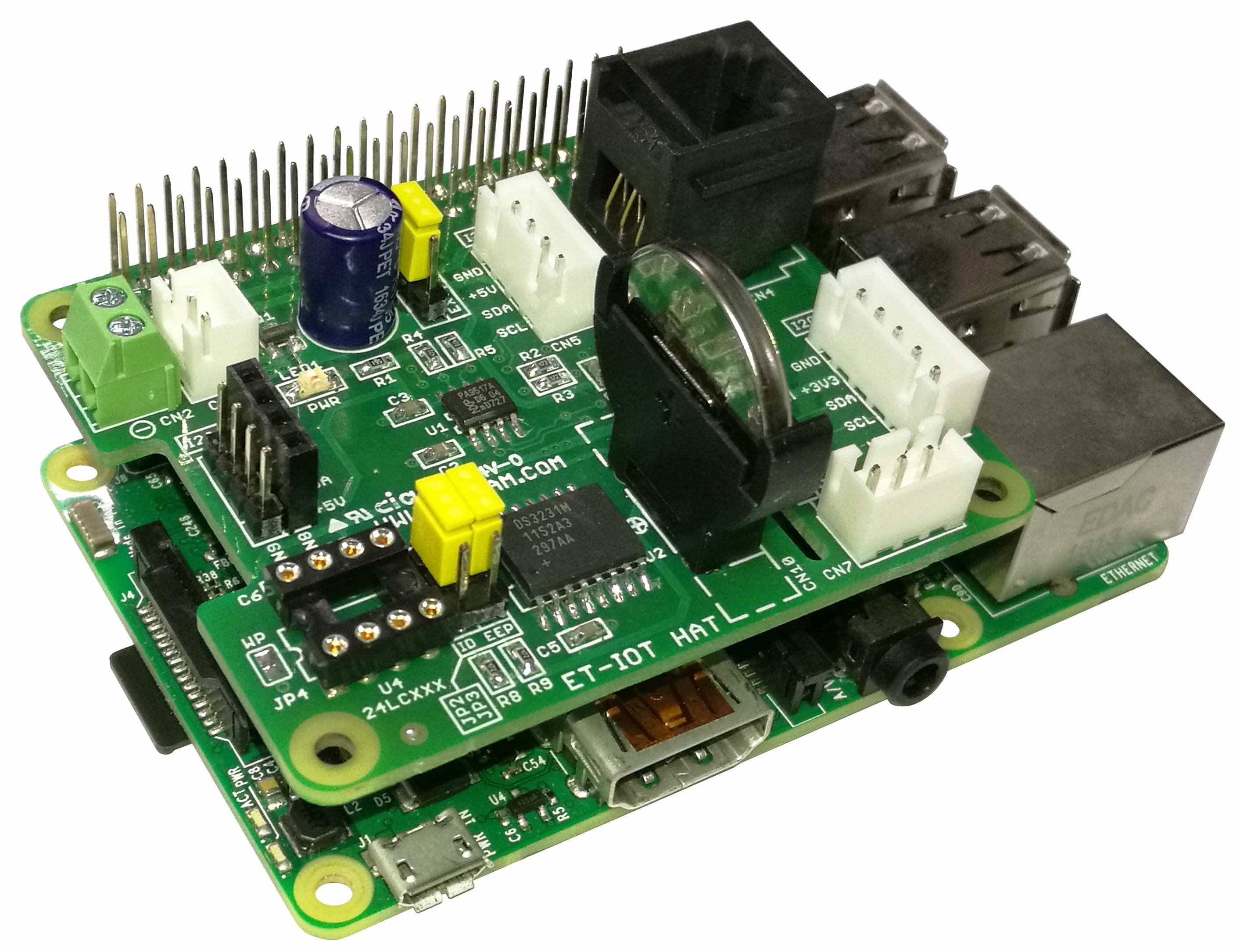

รูปการต่อบอร์ด ET-IOT HAT เข้ากับบอร์ด Raspberry Pi
ควรต่อบอร์ด ET-IOT HAT เป็นบอร์ดบนสุด ในกรณีต่อหลายๆ บอร์ด


                 [ ] คุณสมบัติของบอร์ด ET-IOT HAT
                     [-] สามารถต่อใช้งานร่วมกับบอร์ด Raspberry Pi ที่มี 40PIN BUS เช่น Raspberry Pi A, B+, Pi2, Pi3,
                         Pi3+
                     [-] มี PORT แบบ I2C BUS โดยใช้ IC เบอร์ PCA9517 เป็น I2C BUS REPEATER เปลี่ยนระดับจาก 3.3V
                         ของทาง Raspberry Pi ให้เป็น BUS I2C แบบ 5V ทำให้ติดต่อกับอุปกรณ์ที่เป็น I2C
                         ได้ไกล้ขึ้น
                     [-] มี PORT แบบ 1-WIRE โดยใช้ IC DS2482-100 เปลี่ยนการติดต่อแบบ I2C ให้เป็นแบบ 1-WIRE เช่น
                         ต่อกับตัววัดอุณหภูมิ แบบ 1-WIRE เบอร์ DS1820
                     [-] มี RTC พร้อม BATTERY 3V BACKUP เบอร์ DS3231 ให้บนบอร์ด เป็นเวลาจริงให้ บอร์ด
                         Raspberry Pi
                     [-] มี SOCKET ขนาด 8 PIN ใช้สำหรับต่อ EEPROM (OPTION) ในตระกูล 24XX สำหรับเป็น ID บอร์ด
                         หรือใช้งานโดยทั่วไป
                     [-] ขั้วต่อ I2C มีทั้งแบบขั้วต่อ FEMALE RJ 6PIN (5V), WAFER 4PIN 2.50 mm. (5V) และขั้ว WAFER
                         5PIN 2.50 mm. (3.3V) สามารถต่อใช้งานกับบอร์ด I/O ต่างๆ ของ อีทีที ได้ เช่น LCD 16x2 I2C, LCD
                         20x4 I2C, OLED 1.3 I2C, ET-DSP I2C 7SEGMENT, ET-I2C RELAY8, ET-I2C DCIN8, ET-I2C TO 40 IO-DIN
                         หรือ SENSOR ต่างๆ ในรูปแบบ I2C เช่น ET-SENSOR SHT31, ET-SENSOR BME280 และอื่นๆ
                         เป็นต้น
                     [-] ขั้วต่อ 1-WIRE ในแบบ WAFER 3PIN 2.50 mm. (5V) ใช้ต่อกับอุปกรณ์ 1-WIRE ต่างๆ เช่น
                         ตัววัดอุณหภูมิ PROBE DS18B20, HAT ต่างๆ เป็นต้น
                     [-] ขั้วต่อไฟเลี้ยงจากบอร์ด Raspberry Pi จากภายนอก 5VDC (สามารถเลือกได้) แบบ WAFER 2PIN
                         2.50 mm. และแบบ SCREW TERMINAL BLOCK 2PIN
                     [-] ขั้วต่อแบบ 4PIN HEADER 2.54 mm. ตัวผู้ และตัวเมีย ของ PORT I2C ใช้ต่อโดยตรงเข้ากับ
                         บอร์ดต่าง เช่น ET-MINI MCP3424 ADC (14 BIT 4CH) ด้วยสายต่อ HOUSING 4P-4P เป็น OPTION
                         ซื้อเพิ่ม
                     [-] ขนาด PCB 6.5 x 5.6 cm. ท ( ชุดเสาเหล็กเป็น OPTION เลือกซื้อให้ตรงกับชั้นของการต่อบอร์ด )
                     [-] บอร์ด ET-IOT HAT ประกอบด้วย ... บอร์ด ET-IOT HAT, เอกสารการใช้งาน และตัวอย่างโปรแกรม
                         สามารถ DOWNLOAD ได้ที่นี่

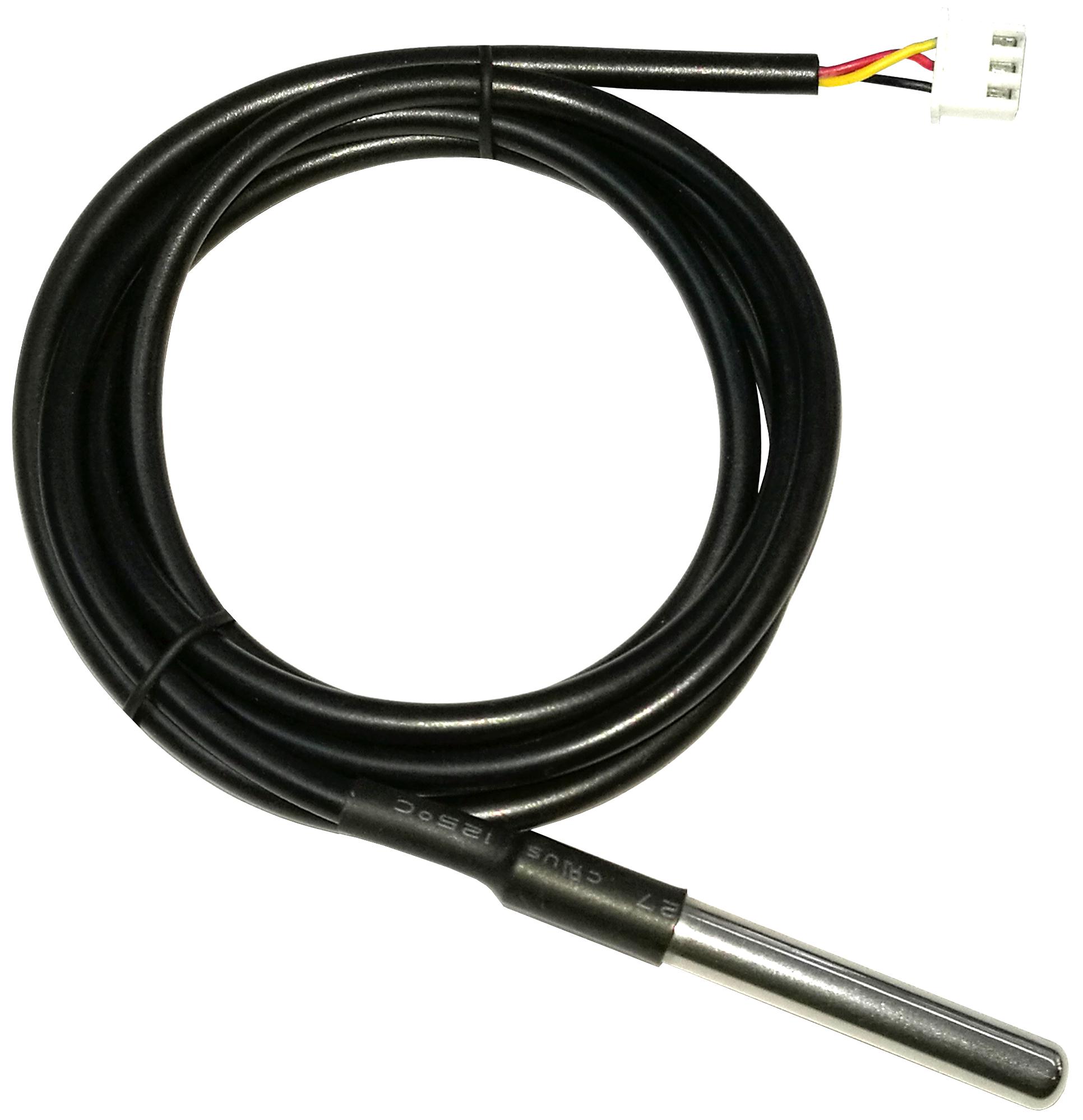

                 [ ] PROBE DS18B20 HAT (P-CB-A-00046) * 160.-
                     เป็นตัววัดอุณหภูมิ DS18B20 พร้อมสายต่อยาว 100 cm. ในแบบกันน้ำ

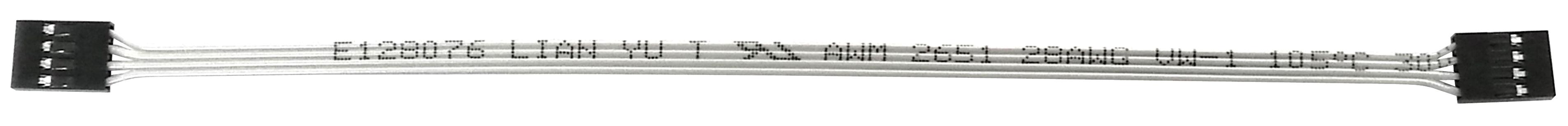

                 [ ] HOUSING 4P-4P (P-CB-A-00045) * 25.-
                     เป็นสายต่อ HOUSING 4 PIN ตัวเมีย (2.54 mm.) 2 ด้าน ยาว 20 cm.






       ดาวน์โหลด :: Downloads

     [1] ตัวอย่างโปรแกรม (sample)
     [2] คู่มือ / manual
     [3] วงจร
     [4] Dim
     [5] แคตาล็อก / catalog
