| GPIO EXP HAT (C-YA-A-00277) [ 240.- ยังไม่รวม Vat] |
| |

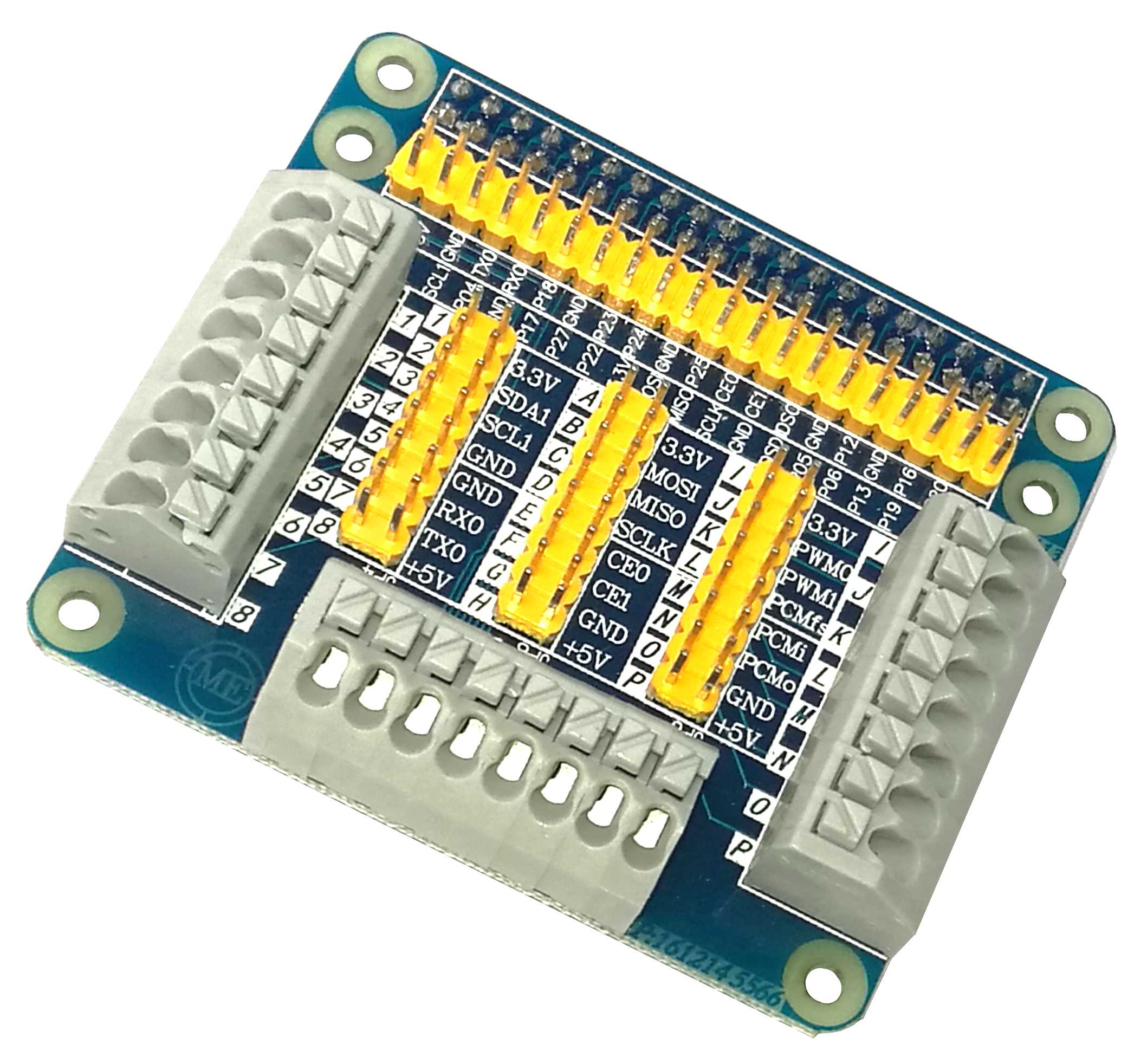

GPIO EXP HAT ... เป็นบอร์ด HAT ขยายขั้วต่อ 40 PIN ของบอร์ด Raspberry Pi รุ่น 40 PIN CONNECTOR
|
ต่อออกมาเป็นขั้วต่อแบบ SPRING TERMINAL 3.5 mm. จำนวน 8 x 3 PIN (24 PIN) ซึ่งจะสะดวก ในการต่อสาย
|
|
เข้าออกไม่ต้องบัดกรี หรือขันน็อต |
| |
|
[ ]
คุณสมบัติของบอร์ด GPIO EXP HAT |
|
[-]
40 PIN ตัวเมียใต้ PCB สำหรับต่อเข้ากับบอร์ด RASPBERRY และขั้วต่อ 40 PIN |
|
ตัวผู้อยู่บนบอร์ด |
|
[-]
ขั้ว PIN HEADER 8 PIN พร้อม JUMPER เลือกว่าจะต่อให้ไม่ต่อมายัง SPRING TERMINAL |
|
จำนวน3 ชุด |
|
[-]
ขั้วต่อ SPRING TERMINAL ขนาด 8 PIN จำนวน 3 ชุด โดยต่อขาจาก 40 PIN ของบอร์ด Raspberry Pi |
|
โดยมีขั้วที่ต่อออกดังนี้ |
|
[1]
3.3V, SDA1, SCL1, GND, GND, RX0, TX0, +5V |
|
[2]
3.3V, MOSI, MISO, SCLK, CE0, CE1, GND, +5V |
|
[3]
3.3V, PWMO, PCM1, PCfs, PCmi, PCmo, GND, +5V |
|
[-]

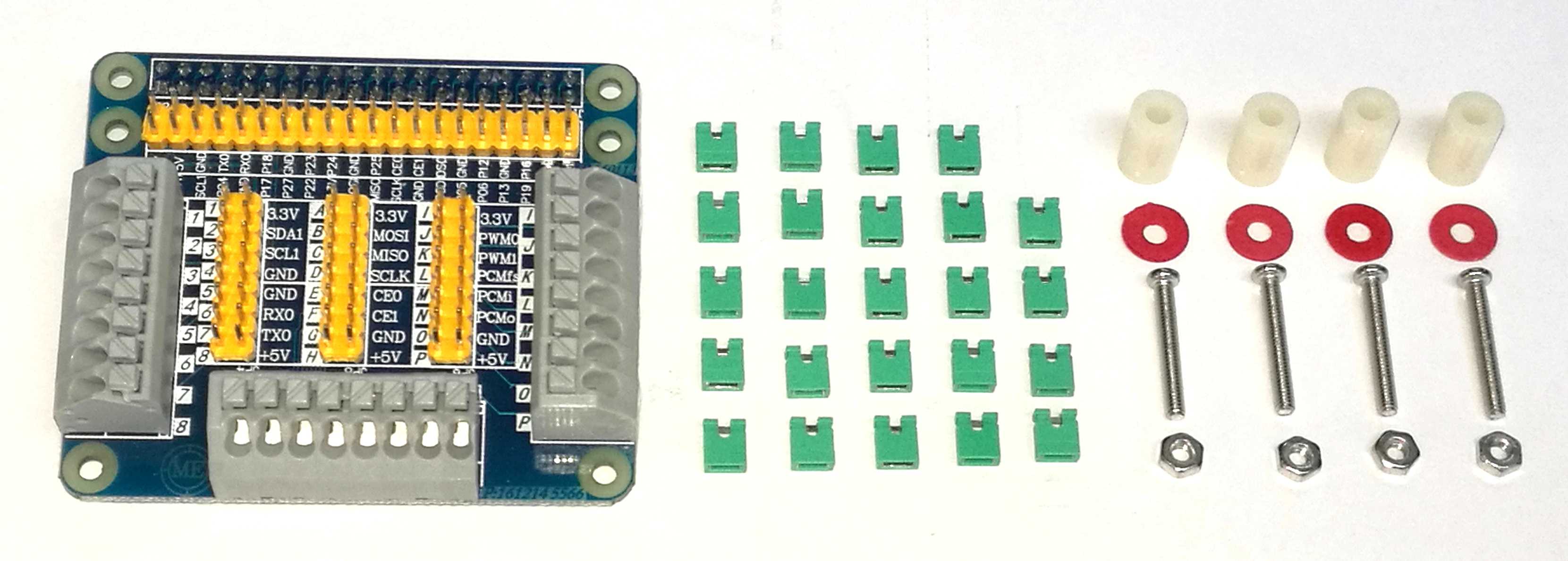

พร้อมเสาต่อยึดบอร์ด GPIO EXP HAT กับ บอร์ด RASPBERRY และ JUMPER เลือกการต่อสัญญาณ |
|
[-]
ขนาดบอร์ด PCB 65 x 56 mm. |
| |
 |
| |
 |

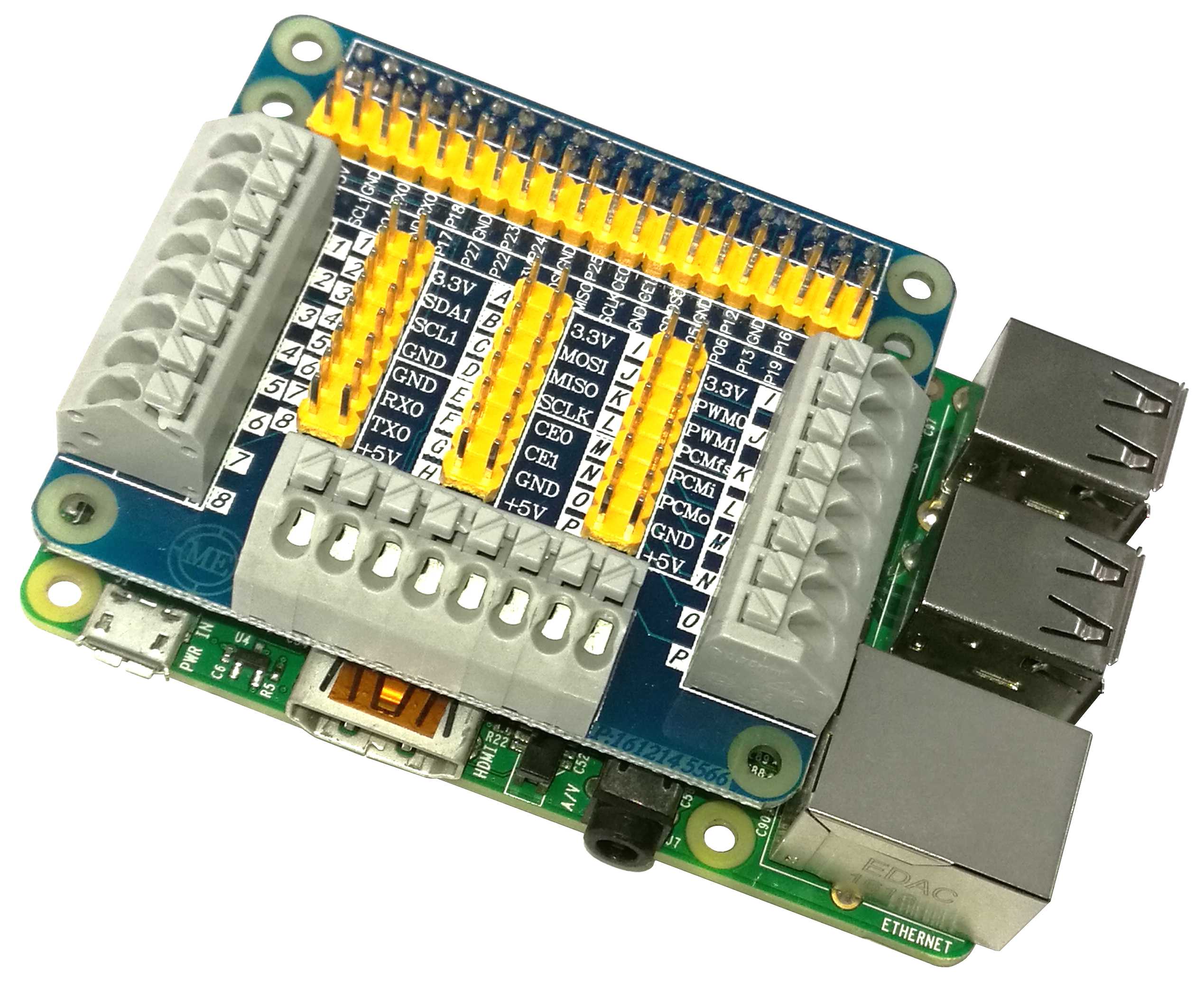

| รูป GPIO EXP HAT ต่อเข้ากับบอร์ด Raspberry Pi |
| |
| |
| |
