[ บทความ : DnRx051 LAB #1 ติดต่อกับ LED ]

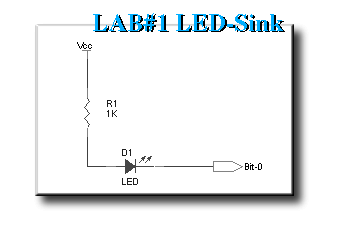

หลังจากได้วงจรของบอร์ดไปแล้ว [DnRX051 MicroBoard] คราวนี้เราก็มาทำการทดสอบดูว่า ที่เราได้ทำไปนั้น มีความถูกต้องเพียงใด ... ผมจะใช้วงจรทดสอบเป็น ขับหลอด LED จำนวน 1 ดวงล่ะกันครับ (ตอนที่ผมเขียนบทความ ทั้งเนื้อทั้งตัวผมเหลือ LED 2 หลอด ... อีกหลอดนึงกะเอาไว้ว่าจะใช้ กับบอร์ด DnR6811 ที่ผมจะทำขึ้นมา เลยใช้แบบหลอดเดียวล่ะกัน) ... ซึ่งเราสามารถที่จะประยุกต์ใช้กับแบบ 8 หลอดก็ได้ โดยการเพิ่มจำนวน อุปกรณ์ให้เป็น 8 ชุดเท่านั้นเองครับ ... เรามาดูวงจรกัน

อุปกรณ์มีดังนี้ครับ

1. ตัวต้านทาน 1K จำนวน 1 ตัว
2. LED สีเหลือง (สีอื่นๆ ก็ได้ครับ) จำนวน 1 ตัว

นอกจากอุปกรณ์ด้านบนแล้ว อย่าลืมนะครับว่า จะต้องมี บอร์ดควบคุมด้วย พร้อมทั้งเครื่องมือโปรแกรมชิพ ... เมื่อมีครบแล้ว ... มาลองเขียนโปรแกรมกัน ... ตัวอย่างโปรแกรม ผมจะเขียนเป็นภาษาC โดยจะใช้ Micro-C51 (ใครที่ไม่มีก็พยายามหาเอาล่ะกันครับ)

	/*
	 * Filename : LEDSinkC.c
	 * Author   : Supachai Budsaratij
	 * e-mail   : raek@se-ed.net
	 * compiler : Micro-C51
	 *            cc51 LEDSinkC -piof m=t
	 * Note     : Test send data to p1.0. Please connect LED Circuit (SINK current) to P1.0 (Bit-0).
	 */
	#include <8051io.h>
	#include <8051reg.h>

	delay()
	{
	    int   i,o;
	    for (o=0;o<50;o++) for (i=0; i<255; i++);
	}

	main()
	{
	    while (1) {
	        P1 = 0x01;
	        delay();
	        P1 = 0x00;
	        delay();
	    }
	}

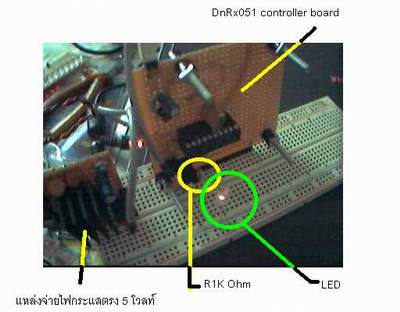

เสร็จแล้วก็ทำการคอมไพล์ แล้วโหลดโปรแกรมลงตัวชิพ พร้อมทั้งทดสอบการทำงานได้เลยครับ ... ผลลัพธ์ที่ได้ก็คือ หลอด LED จะกระพริบ และ ดับสลับกันไป... ด้านล่างเป็นรูปตอนที่ทดลองการทำงาน ...


เขียนโดย : ศุภชัย บุศราทิจ
Author : Supachai Budsaratij
e-mail : raek@se-ed.net
วันที่ทำการปรับปรุง : ๒๙ มิ.ย. ๒๕๔๓, ๒๓ ก.ค. ๒๕๔๓, ๓๑ ก.ค. ๒๕๔๓.
