INTERFACE > ET-MATRIX KEY DECODER (P-ET-A-00525) ....(ขั้นตอนการสั่งซื้อ)






    ET-MATRIX KEY DECODER (P-ET-A-00525) [ 430.- ยังไม่รวม Vat]

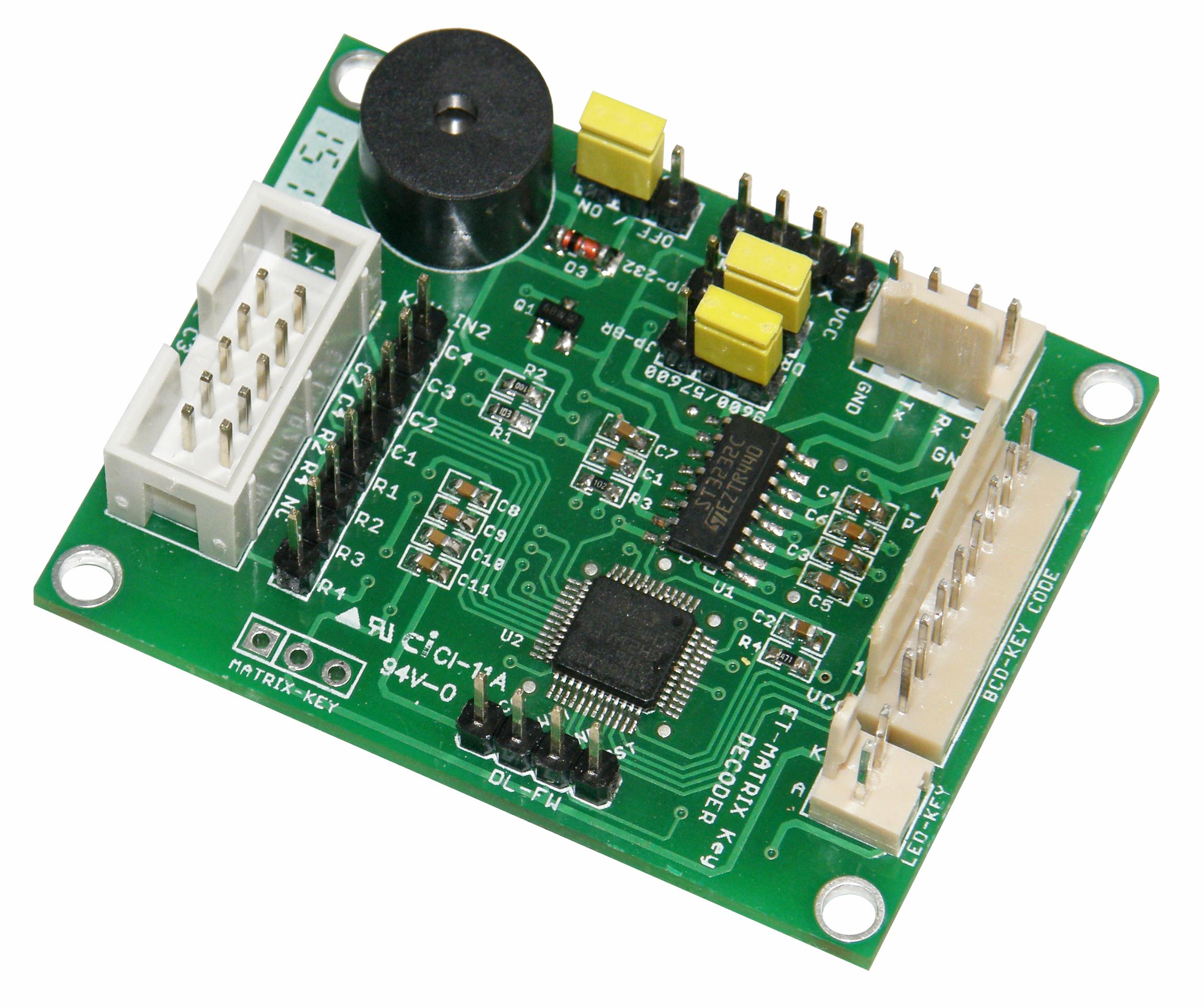

            ET-MATRIX KEY DECODER เป็นบอร์ดที่ถูกออกแบบมาใช้ในการ SCAN KEY
                ทำการ DECODER ค่าตำแหน่ง KEY ที่กด โดยไม่ต้องให้ CPU ของบอร์ดที่ต้อง
                การต่อ KEY มาทำการ SCAN ค่าเอง ทำให้สะดวกและง่ายในการใช้งาน



       คุณสมบัติ
               [*] ใช้ MCU STM8S105 เป็น MCU ในการทำงาน
               [*] รองรับ KEY PAD แบบ MATRIX สูงสุด 4 x 4 สามารถใช้กับ MATRIX 4 x 3 ได้ หรือน้อยกว่าได้
               [*] ส่ง OUTPUT ข้อมูลการกดได้ 2 ทาง
                              [1] แบบ BINARY CODE (BCD 8421) จะส่งค่า KEY CODE และสถานะการกด KEY เป็นสัญญาณ TTL
                              [2] แบบ ASCII CODE จะส่งค่า KEY CODE ผ่านทาง PORT RS232 โดยมีทั้งแบบ RS232 TTL และ RS232
                                    แบบผ่าน LINE DRIVE กำหนด BAUD RATEได้ 9600 และ 57600
               [*] ในการกด KEY จะมีเสียง BEEP จาก BUZZER และ LED แสดงสถานะการกด
               [*] ใช้ไฟเลี้ยงวงจร 3.3V หรือ 5V ได้ กินกระแส 10-20 mA. ในการทำงาน
               [*] INPUT จาก KEY SW ต่อเข้าทางขั้ว 10PIN BOX HEADER หรือแบบ 8PIN HEADER แถวเดียว
               [*] OUTPUT ส่งค่า KEY SW ออกทางขั้ว 4 PIN HEADER, WAFER ขนาด 2.54 mm. 4 PIN และแบบ 8 PIN
               [*] สามารถทำงานเข้ากับชุด ET-CONV KEY M1 ได้ในการ CONVERT การต่อ สายได้ กับ KEY ต่างๆ ของทาง
                     อีทีที ได้โดยสะดวก
               [*] ขนาด PCB เท่ากับชุด ET-MINI คือ 4.4 x 5.6 cm.

               [*] ชุด ET-MATRIX KEY DECODER ... ประกอบด้วย
                              [1] บอร์ด
                              [2] CD-ROM คู่มือ / ตัวอย่างโปรแกรม





       ดาวน์โหลด :: Downloads

     [1] Catalog
     [2] Manual
     [3] คู่มือ



     * ราคาสินค้ายังไม่ได้รวมภาษีมูลค่าเพิ่ม
     * บริษัทขอสงวนสิทธิ์ในการเปลี่ยนแปลงรายละเอียดและราคาสินค้าโดยไม่แจ้งให้ทราบล่วงหน้า
