    ET-MINI MCP3424 ADCE (P-ET-A-00537) [ 290.- ยังไม่รวม Vat]

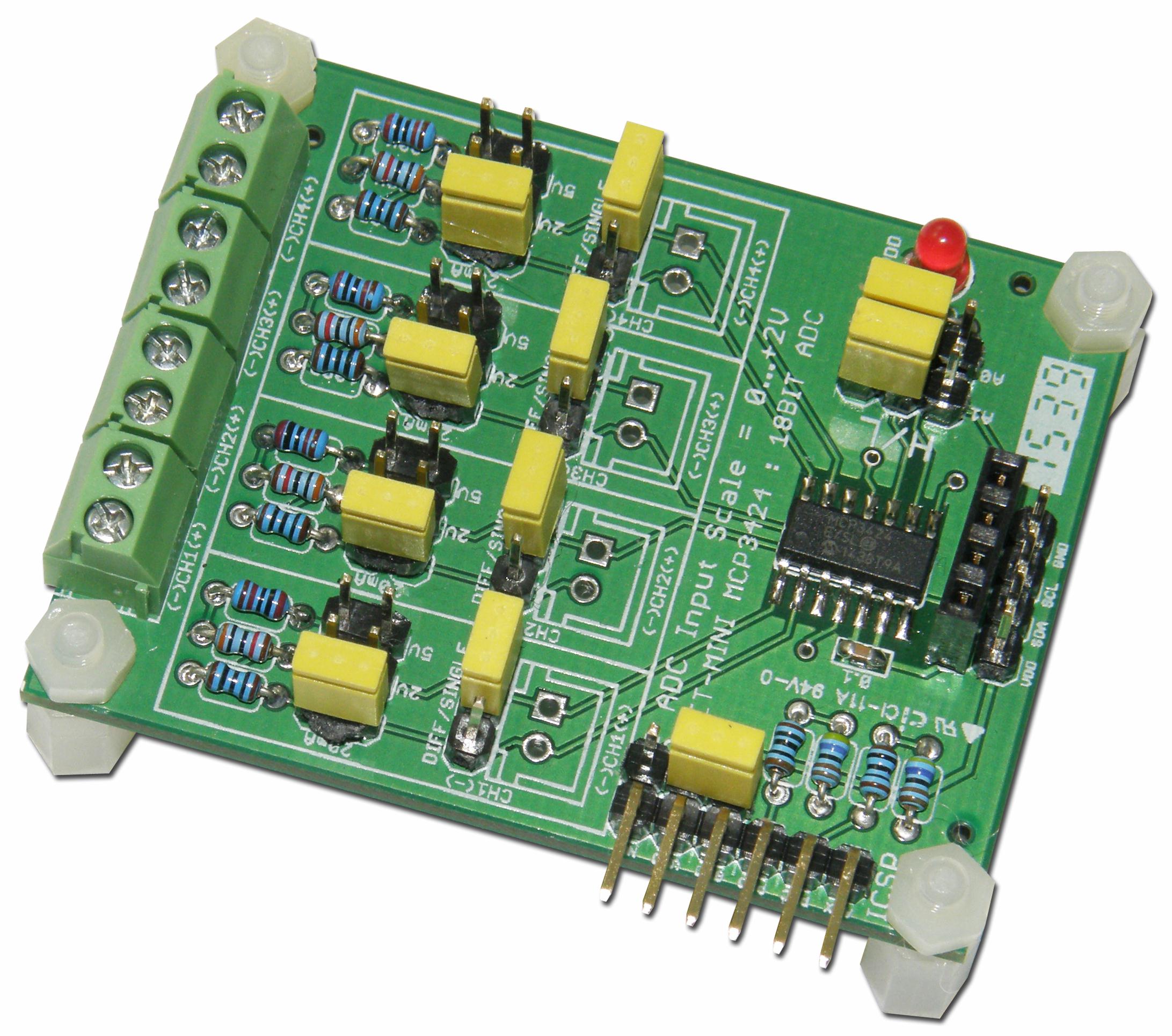

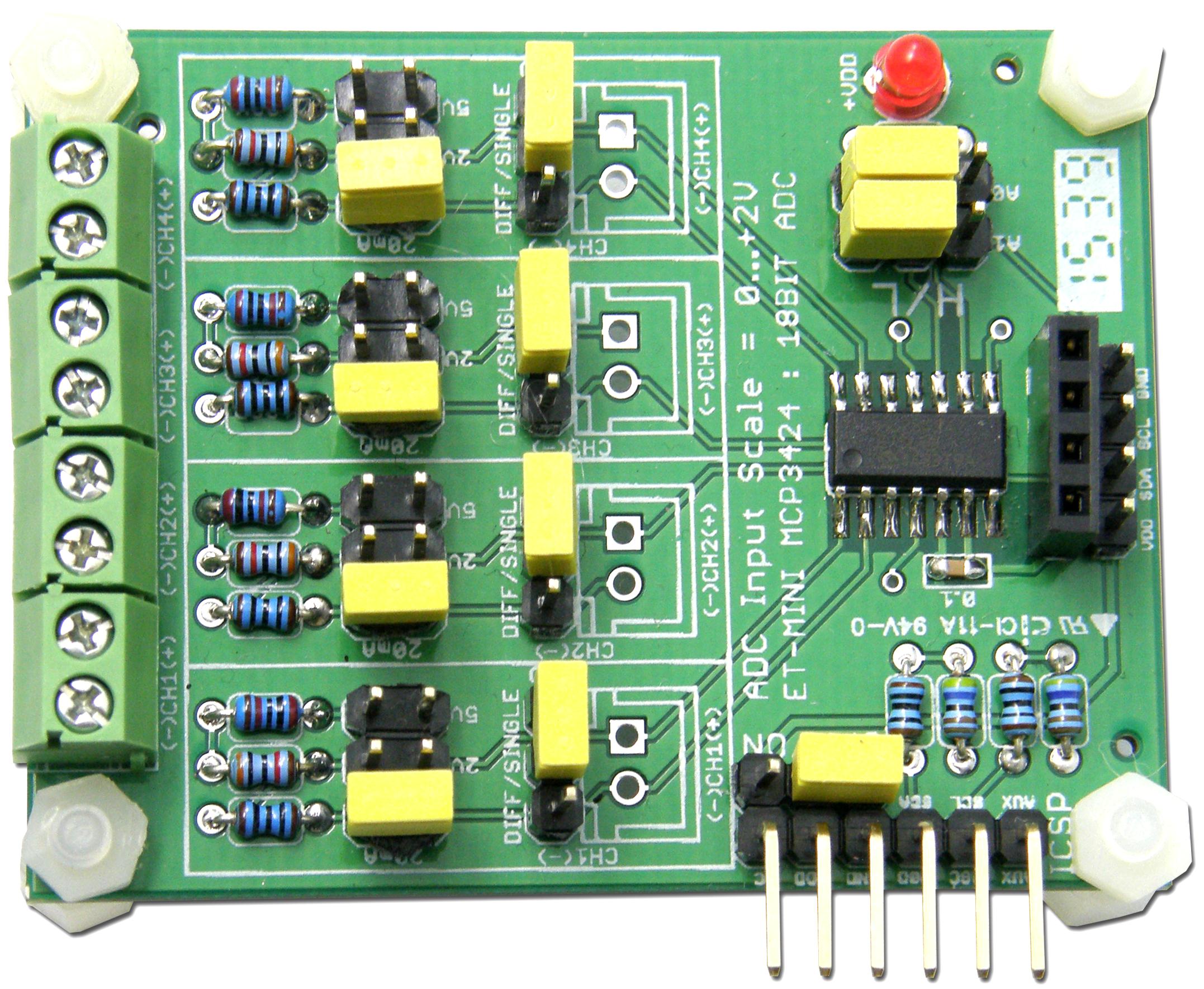

            เป็นบอร์ด A TO D ความละเอียด 18 BIT จำนวน 4 ช่อง, ทำงานแบบ I2C ในการต่อ ใช้ IC เบอร์ MCP3424
            ของบริษัท MICROCHIPS สามารถวัดสัญญาณได้ทั้งในรูปแบบ กระแส และแรงดัน ในรูปแบบ SINGLE END
            MODE (0-2V) และในรูปแบบ DIFFERENTIAL MODE (+2V, +2V)
                                [*] ใช้ IC เบอร์ MCP3424-E/SL, SOIC-14, 18 BITS A/D, 4 CHANNELS
                                [*] มี JUMPER ปรับให้สามารถวัดได้ทั้ง 4 ช่อง เป็น
                                             [1] วัดกระแส 4-20 mA ด้วยความต้านทาน 100 โอห์ม
                                             [2] วัดแรงดัน +2V ในแบบ SINGLE และ +2V ถึง -2V ในแบบ DIFF
                                             [3] วัดแรงดัน +5V ในแบบ SINGLE และ +5V ถึง -5V ในแบบ DIFF
                                [*] พร้อมขั้วต่อ ICSP ต่อกับ PICKIT SERIAL ANALYZER ในการใช้งานได้
                                [*] เลือกกำหนดตำแหน่ง แอดเดรส I2C ได้ 8 ตำแหน่ง จาก JUMPER
                                [*] ใช้ไฟ 2.7-5.5 VDC ในการทำงานของบอร์ด
                                [*] สัญญาณเชื่อมต่อด้าน I2C เป็นแบบ PIN HEADER 1 x 4 ตัวผู้ และ 1 x 4 ตัวเมีย
                                [*] สัญญาณต่อ INPUT เป็นแบบ 2 PIN TERMINAL จำนวน 4 ช่อง
                                [*] ขนาดบอร์ด 4.4 x 5.6 cm.
                                [*] ชุด ET-MINI MCP3424 ADC ... ประกอบด้วย
                                             [1] ตัวบอร์ด ET-MINI MCP3424
                                             [2] CD-ROM คู่มือ [click to download]

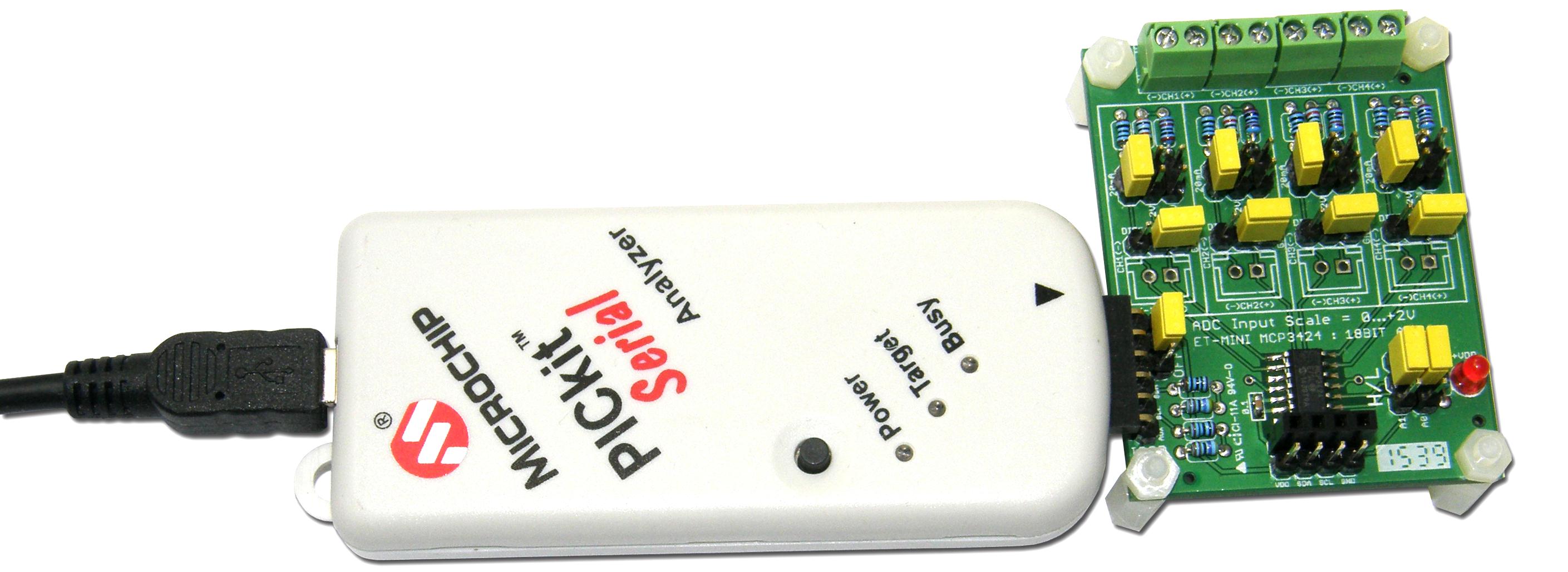

ภาพตัวอย่างการเชื่อมต่อกับ PICKit Serial Analyzer ของ Microchips



       ดาวน์โหลด :: Downloads

     [1] Catalog
     [2] วงจร
     [3] คู่มือ
     [4] ตัวอย่างการใช้งาน
