    ET-iLED 4x4-RGB (AP-ET-A-00548) [ 320.- ยังไม่รวม Vat]

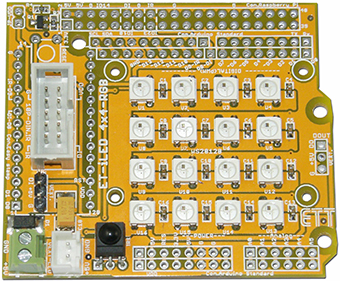

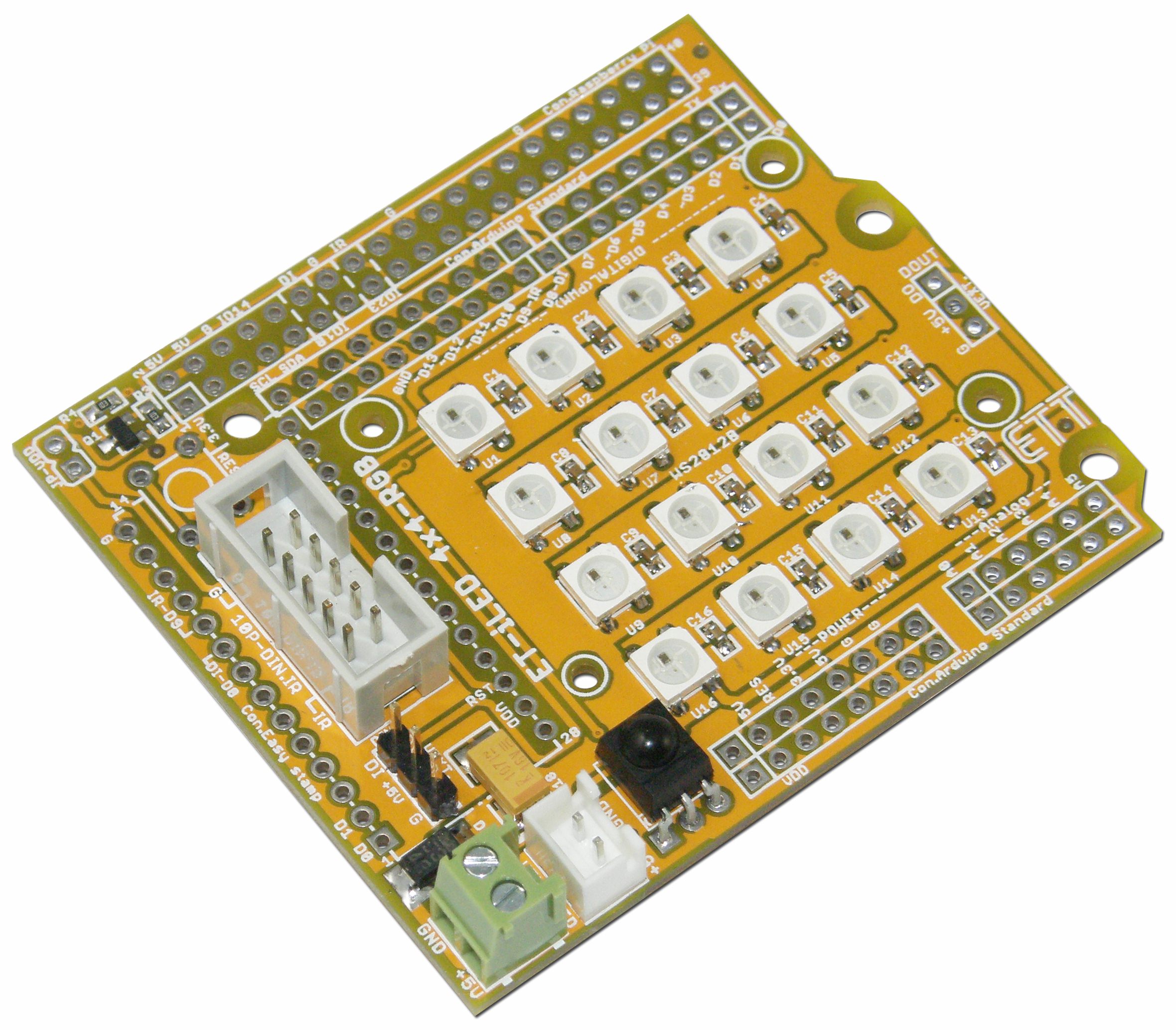

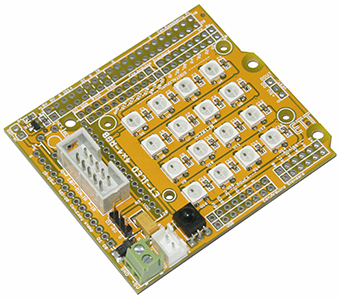

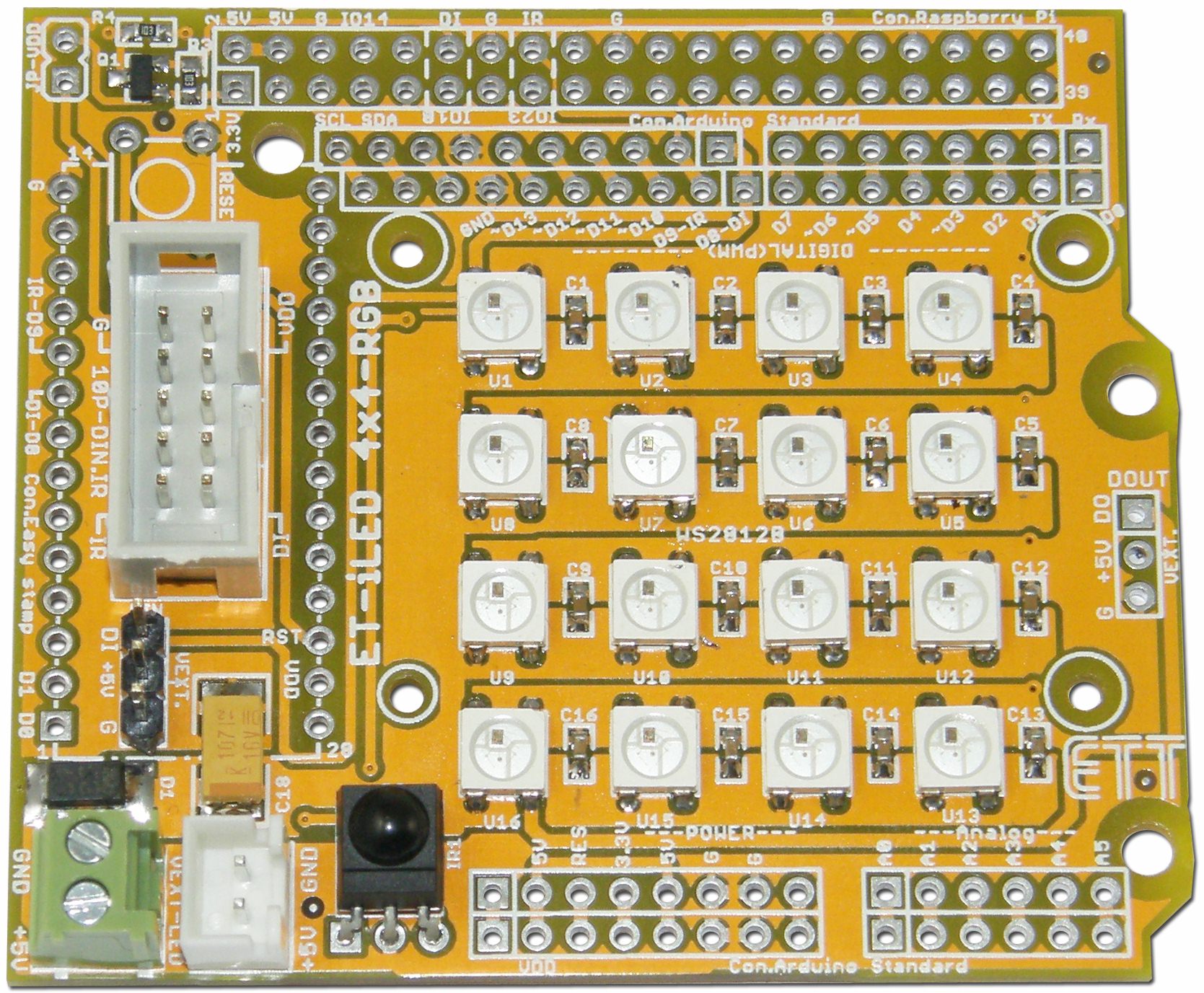

            เป็นบอร์ดแสดงผล LED ในรูปแบบ RGB ในราคาสุดประหยัด ออกแบบมาให้สามารถต่อใช้งานกับบอร์ด
                CONTROLLER ได้ ในหลายๆ รูปแบบ เช่น ต่อกับบอร์ด RASPBERRY PI, Arduino BOARD บอร์ดต่างๆ ของทาง
                อีทีที ฯลฯ ตัวบอร์ด 4x4-RGB นี้ประกอบด้วย LED RGB เบอร์ WS2812B จำนวน 16 ตัว ต่อในรูปแบบ 4x4 DOT
                แสดงความละเอียดของสี RGB ได้สูงถึง 24 BIT COLOR หรือ 16 ล้านสี พร้อมตั้งความสว่างของ LED นี้
                ได้ถึง 256 ระดับ



       คุณสมบัติ

     [*] ใช้ไฟเลี้ยงวงจร 5VDC โดยแยกออกมาโดยเฉพาะ (กระแสใช้งาน 1 AMP)
     [*] ใช้การควบคุมวงจรให้แสดงผลแบบ SERIAL NZR ด้วยสายสัญญาณ CONTROL เพียงเส้นเดียว หรือ 1 BIT
            ในการควบคุม LED ทั้ง 16 ตัว
     [*] INPUT ต่อใช้งานสัญญาณ TTL 5V พร้อมวงจร BUFFER 3.3V TO 5V ในการต่อกับ บอร์ด RASPBERRY
     [*] พร้อมวงจร IR รับข้อมูลจาก IR REMOTE KEY ได้ ใช้ IC เบอร์ TSOP4838 ทำให้สามารถเขียนโปรแกรม
            สั่งการทำงานของ LED RGB ได้จาก IR REMOTE KEY
     [*] บอร์ด ET-iLED 4x4-RGB มีขั้วต่อหลายๆ รูปแบบ ทำให้สามารถต่อใช้งานกับบอร์ดต่างๆ ได้ทาง

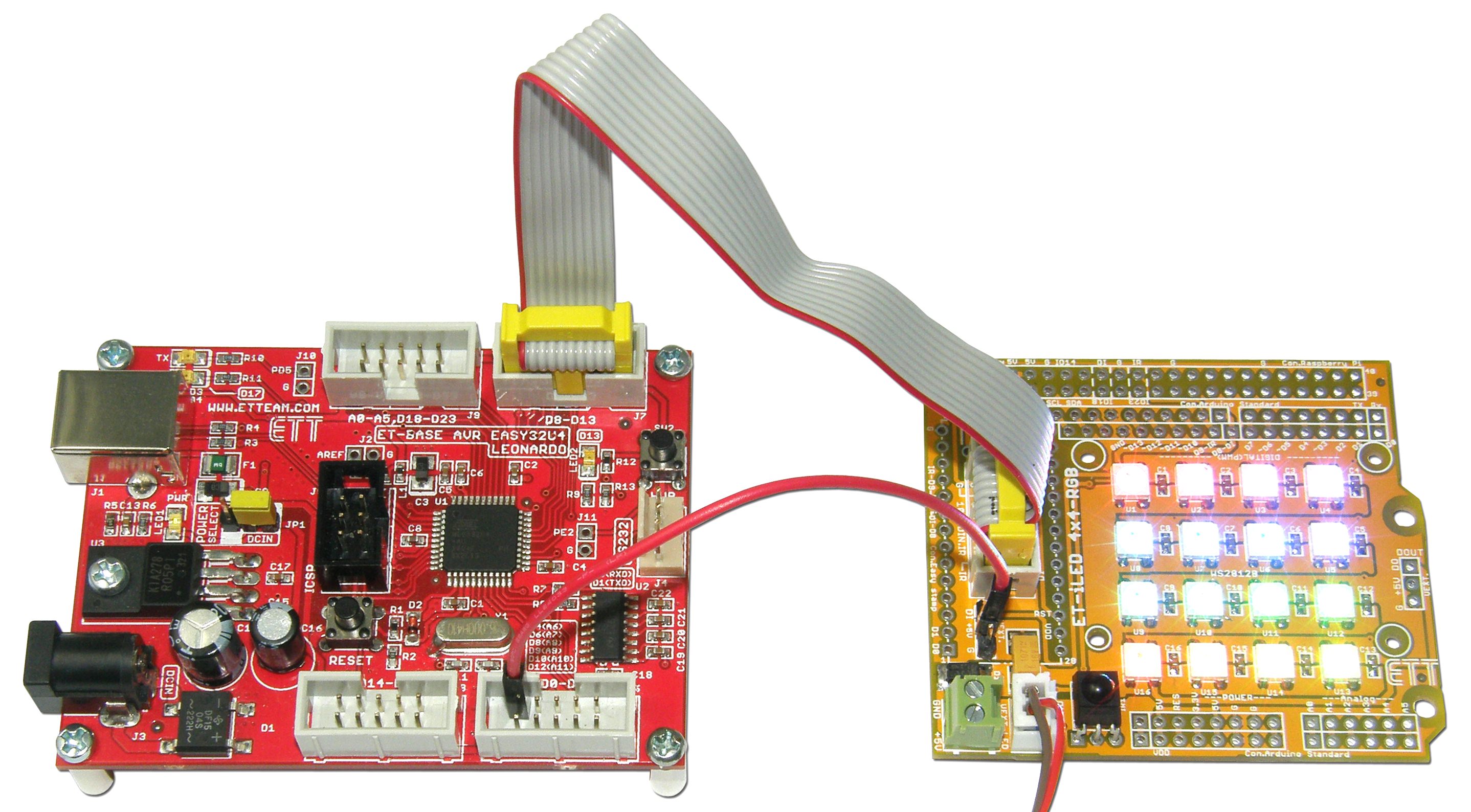

               [*] ขั้ว 10PIN ETT ต่อผ่านทางสายแพร์ 10PIN (เป็น OPTION “ สายแพร์ 10PIN CON2 10CM (P-CB-A-00033) ”
                        ราคา * 30.-) สามารถต่อกับบอร์ด อีทีทีรุ่น ET-BASE AVR EASY32U4, ET-BASE AVR EASY88/168/328
                        เป็นต้น

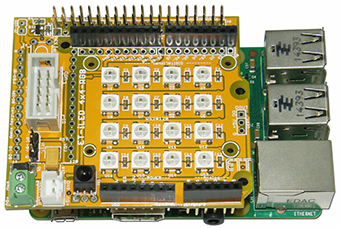

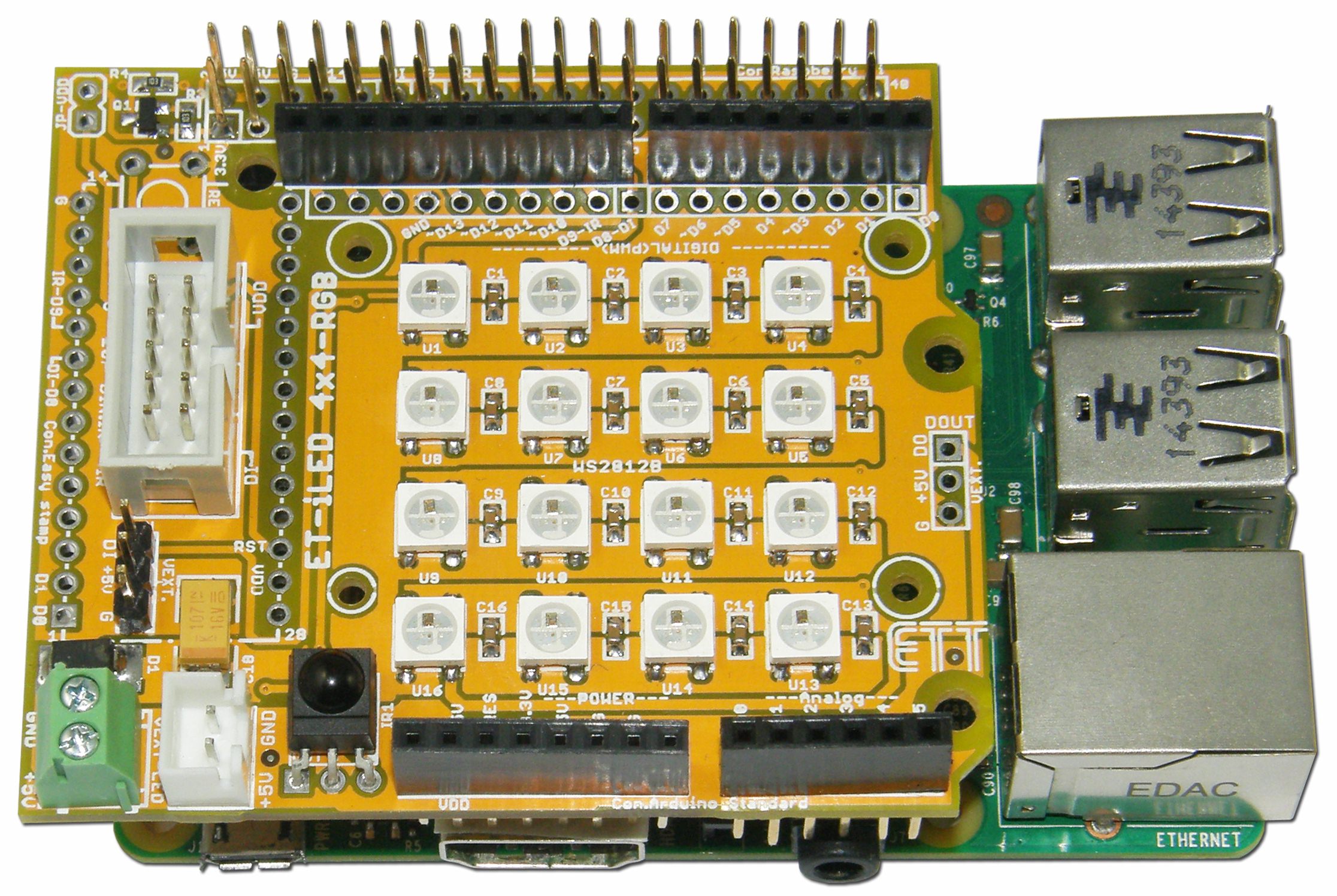

               [*] ขั้ว 2 x 20 PIN ต่อเข้ากับขั้ว 2 x 20 PIN ของบอร์ด RASPBERRY PI2, PI3 ด้วยการบัดกรีขั้ว 2 x 20 PIN
                        (เป็น OPTION “ 2 x 20 PIN STACKABLE 25.5 mm. (A-CO-A-00289) ” ราคา * 40.-)

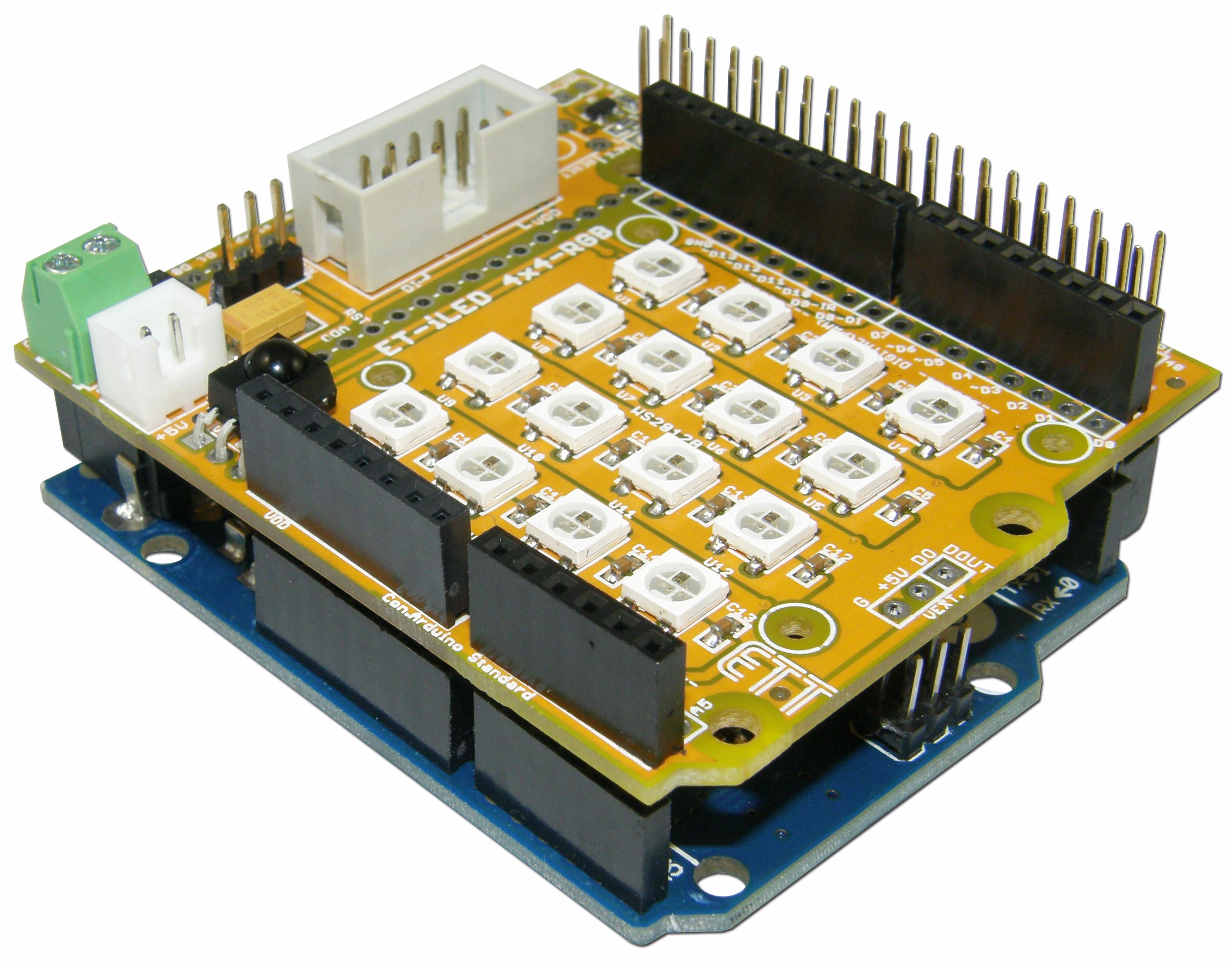

               [*] ขั้วต่อมาตรฐานของ Arduino STANDARD ด้วยการบัดกรีต่อขั้วเพิ่มเติม 6 PIN,10 PIN และ 8 PIN x 2
                         (เป็น OPTION 1x6 PIN STACKABLE 21mm (A-CO-A-00301) ราคา * 7., 1x8 PIN STACKABLE 21mm (A-CO-A-00300)
                         ราคา * 8.- และ 1x10 PIN STACKABLE 21mm(A-CO-A-00229) ราคา* 10.-)

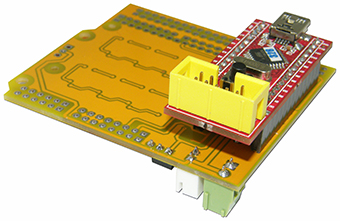

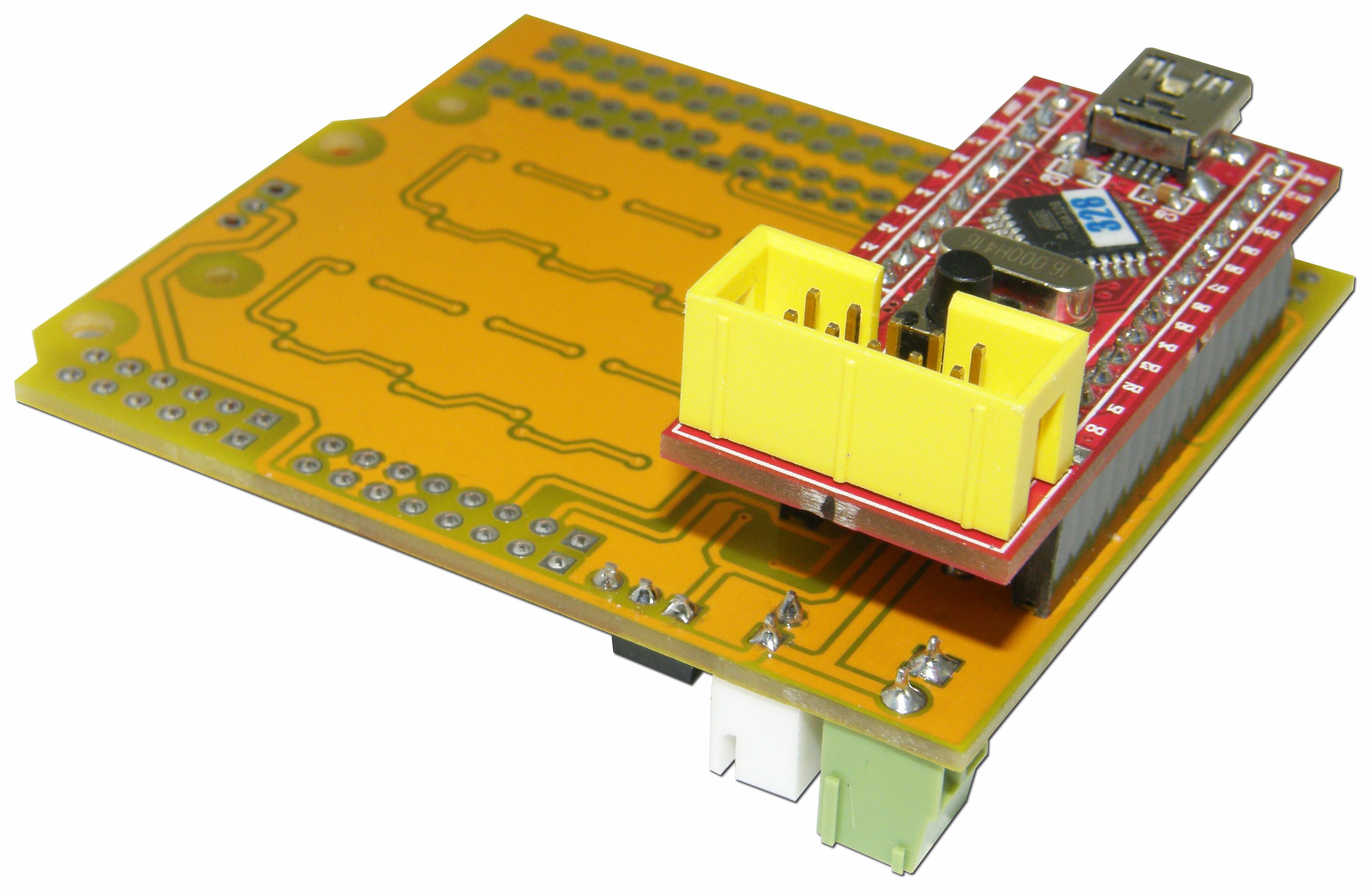

               [*] ขั้วต่อ 14 x 2 PIN HEADER โดยต่อกับบอร์ด ET-EASY168 หรือ 328 STAMP ด้วยการบัดกรีเพิ่มขั้ว 14 x 2
                        PIN HEADER (เป็น OPTION ใช้ 2 ตัว “ CON 1 x 14 FEMALE PCB (A-CO-A-00302) ” ราคา * 9.-)

               [*] ขั้วต่อ 3 PIN HEADER ต่อเข้ากับบอร์ด CONTROL ต่างๆ ทั้งขั้วต่อ 3 PIN DATA, +5V, GND
     [*] สามารถนำบอร์ด ET-iLED 4x4-RGB มาต่อใช้งานแสดงผลรวมกันได้มากกว่า 1 บอร์ด สูงสุดไม่เกิน 64 บอร์ด
            (ข้อแนะนำ CPU ที่จะมาต่อใช้งานด้วยจะต้องมีความเร็วสูงในการทำงาน เช่น AVR, ARM ฯลฯ CPU ในตระกูล
            MCS51 หรือ PIC ธรรมดาไม่สามารถใช้งานได้ดีกับบอร์ดนี้
     [*] POWER SUPPLY +5VDC กระแสไม่ต่ำกว่า 1A โดยต่อผ่านขั้ว 2 PIN TERMINAL หรือทางขั้ว 2 PIN HEADER 2.50 mm.
            (เป็น OPTION สามารถต่อใช้กับ ET-SWITCHING ADAPTER 5V 2A TYPE B (A-AP-A-00095) ราคา * 190.-)
     [*] ขนาด PCB 5.96 x 6.85 cm.
     [*] ชุด ET-iLED 4x4-RGB ประกอบด้วย ...
               [*] บอร์ด ET-iLED 4x4-RGB
               [*] CD-ROM คู่มือใช้งาน และตัวอย่างโปรแกรมใช้งานบอร์ด

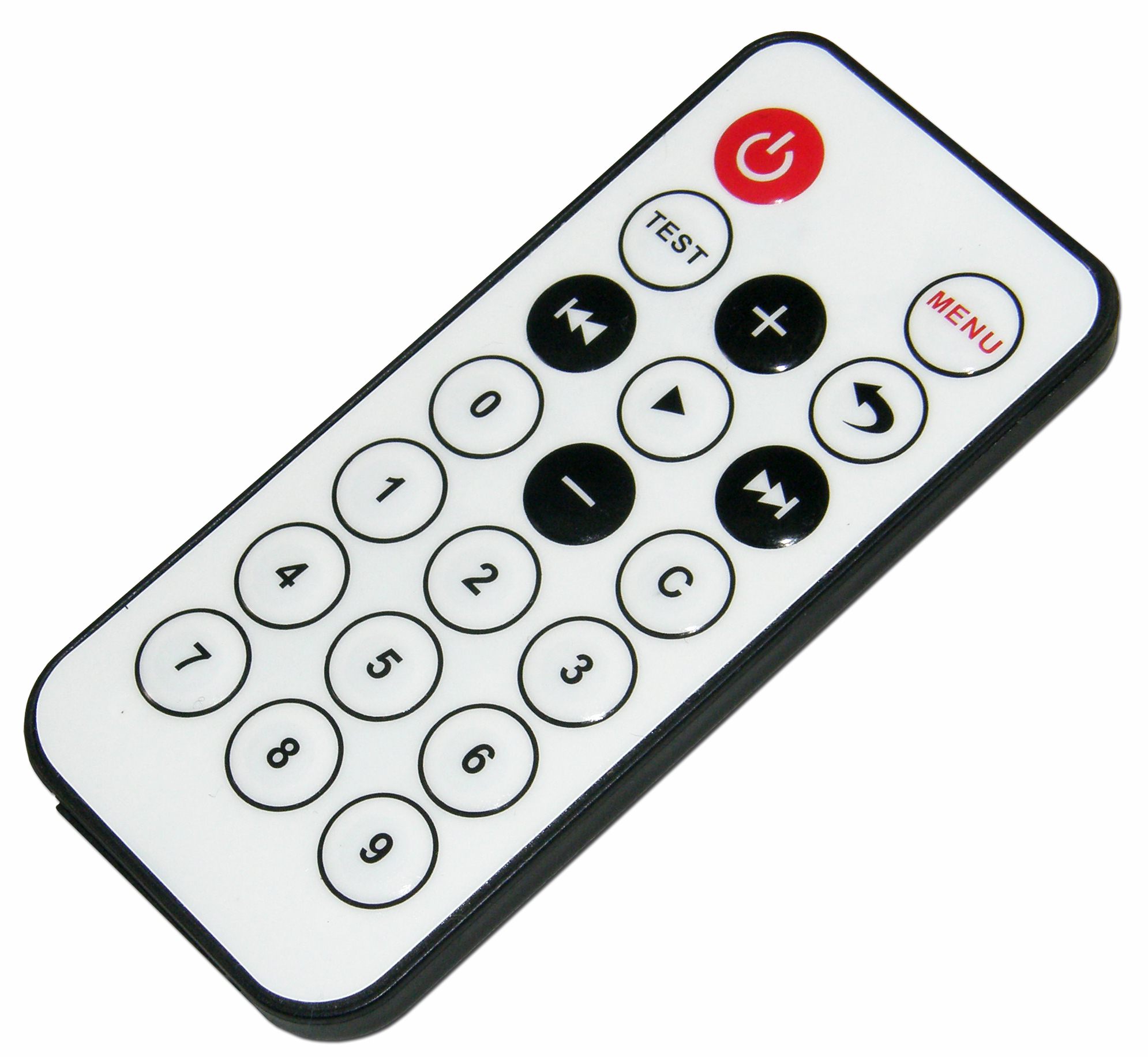

     ET-IR REMOTE KEY (P-ET-A-00546) * 120.-

               เป็น KEY IR REMOTE ขนาดเล็ก ความถี่ 38KHz จำนวนคีย์ 20 คีย์ พร้อม BATTERY 3V ให้ในชุด
                ขนาด 8.65 x 4.10 x 0.75 cm.
