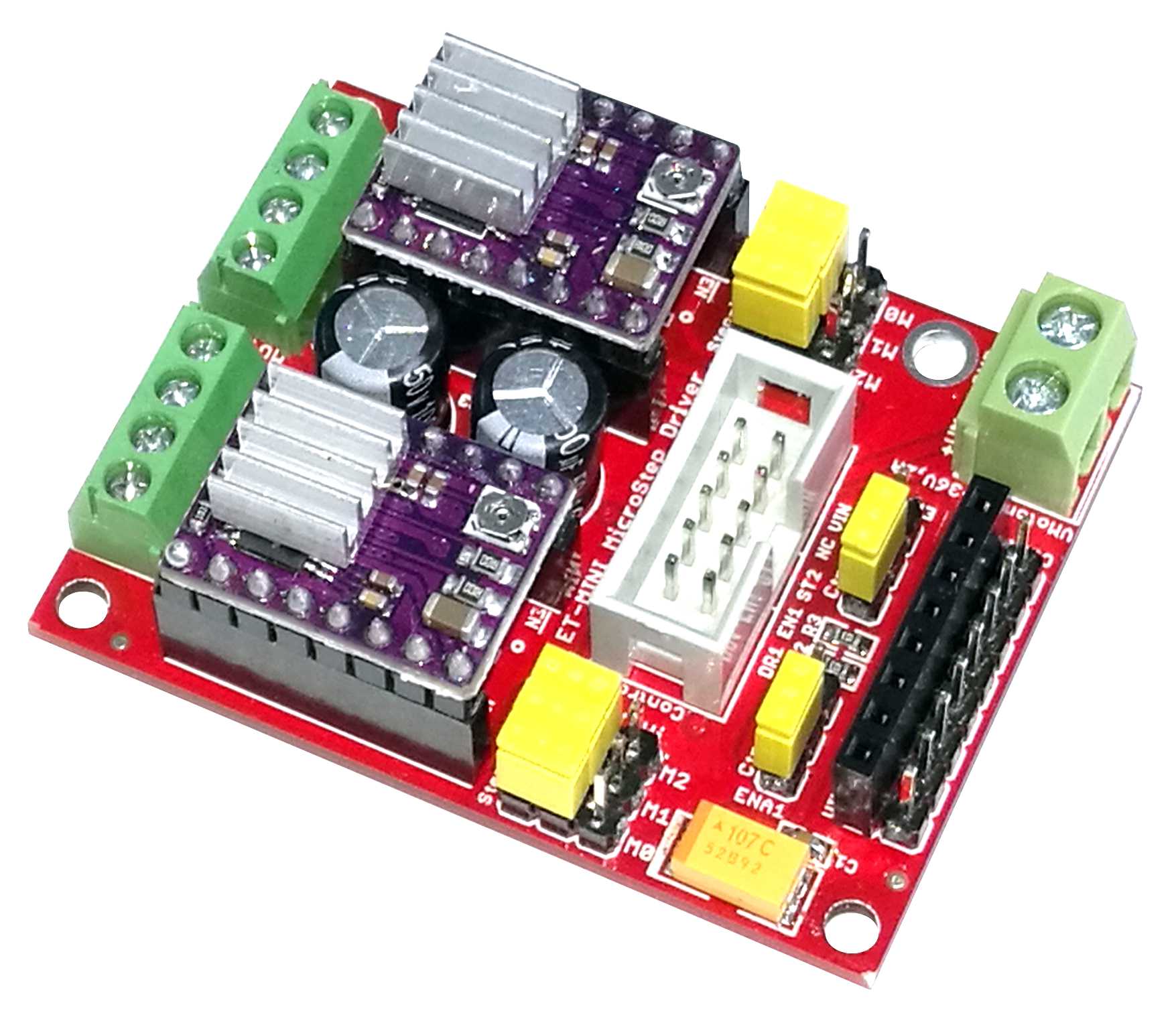

| ET-MINI MICRO STEP |
| |
| |
| ET-MINI MICRO STEP (P-ET-A-00618) [ 290.- ยังไม่รวม Vat] |
| |
|
| ET-MINI MICRO STEP เป็นบอร์ดสำหรับมาควบคุม STEPPING MOTOR ในแบบ BIPOLAR ( 2 ขด) |
| มีความละเอียดแบบ MICRO STEP มีจำนวน 2 ช่องใช้งาน (ใช้ STEPPING MOTOR ได้ 2 ตัว พร้อมกัน) |
| แยกอิสระการทำงาน ใช้กับ STEPPING MOTOR ที่กินกระแสไม่เกิน 2A ต่อขด (STEPPING 1 ตัว มี 2 ขด |
| 4 สาย) และใช้กับแรงดัน MOTOR 9V-36V |
| |
| |
| |
| คุณสมบัติ |
| |
| [ >> ] ใช้งานได้กับ STEPPING MOTOR ได้ 2 ตัว พร้อมกัน มีสัญญาณควบคุมแยกอิสระกัน |
| [ >> ] ใช้ MODULE DRIVE STEPPING MOTOR เบอร์ DRV8825 สองบอร์ดติดตั้งบนบอร์ด |
| [ >> ] 8 PIN แบบ PIN HEADER 1X8 MALE และ PIN HEADER 1X8 FEMALE ในส่วนของ การควบคุมและไฟเลี้ยง |
| ใช้สายสัญญาณ 2 หรือ 3 เส้น ในการสั่งงาน |
| [ >> ] เชื่อมต่อสัญญาณควบคุมได้ทั้งในระบบสัญญาณ 3.3V หรือ 5V |
| [ >> ] เลือกความละเอียดของ STEP ได้ 6 ระดับ (1, 1/2, 1/4, 1/8, 1/16, 1/32 STEP) |
| [ >> ] STEP PULSE รองรับความถี่สูงสุดที่ 250KHz หรือคาบเวลา 4 us |
| [ >> ] สามารถปรับ VR เพื่อจำกัดกระแสสูงสุดที่จะให้ไหลผ่านขดของ STEPPING MOTOR ได้ |
| [ >> ] 4 PIN แบบ TERMINAL 3.5 mm จำนวน 2 ชุด ต่อใช้งานกับ STEPPING MOTOR |
| [ >> ] ไฟเลี้ยงวงจร VIN 3.3V-5V |
| [ >> ] ขนาดบอร์ด 55 x 43 x22 mm |
| [ >> ] บอร์ด ET-MINI MICRO STEP ประกอบด้วย |
| [ >> ] ET-MINI MICRO STEP |
| |
| |
| |
| |
| |
| ดาวน์โหลด :: Downloads |
| |
| 1. แคตาssล็อก :: Catalog |
| 2. Manual of Board ET-Mini MicroStep Driver |
| 3. คู่มือ_ET-Mini MicroStep Driver |
| 4. Ex_ET-Mini MicroStep Driver.7z |
| |
| |
| |
