[ ETT product : ผลิตภัณฑ์ของ อิทีที ]

CP -AVR  V4

CP -AVR  V4 PLUS



. . .  CP -AVR V4  . . .  ใช้ CPU AT90S8535                                                  ราคา     1,280.-

. . .  CP -AVR V4 PLUS . . .  ใช้ CPU ATMEGA163                                         ราคา     1,340.-

        บอร์ดควบคุมใหม่ จากทีมงาน อีทีที ในตระกูล AVR เบอร์ AT90S8535 และ ATMEGA163

บอร์ด CP - AVR V3, V3 EXP, V4 และ CP - AVR V3 PLUS, V3 PLUS EXP, V4 PLUS ... ถูกพัฒนาขึ้นมาเสริมในชุดของบอร์ด AVR V1, V2 โดยในรุ่น V3, V3 EXP, V4 จะใช้ CPU หลักเป็น AVR เบอร์ AT90S8535 และในรุ่น V3 PLUS, V3 PLUS EXP และ V4 PLUS จะใช้ CPU ของ AVR เบอร์ ATMEGA163 โดยเพิ่มความสามารถสูงขึ้นกว่าใน CPU AT90S8535 โดย CPU ทั้งนี้ มีโครงสร้างเป็นแบบ RISC ทำงานที่ 1 CLOCK ต่อ 1 คำสั่ง ซึ่งจะทำให้สามารถทำงานได้เร็วมากกว่า CPU แบบ 12 CLOCK หรือ 4 CLOCK ต่อคำสั่ง

รายละเอียดของ CPU AT90S8535 ( ใช้ในรุ่น V3, V3 EXP, V4 )

รายละเอียดของ CPU ATMEGA163 คุณสมบัติที่เพิ่มขึ้นกว่าใน CPU AT90S8535

( ใช้ในรุ่น V3 PLUS, V3 PLUS EXP, V4 PLUS )

  • หน่วยความจำ PROGRAM 8K BYTE แบบ FLASH ลบได้เขียนใหม่ได้นับพันครั้ง

  • 512 BYTE แบบ EEPROM

  • SERIAL UART, SPI RS232 PORT ใช้ได้สูงมาก 2400 ถึง 115200 Baud Rate

  •  512 BYTE RAM

  • A TO D ขนาด 10 BIT จำนวน 8 ช่อง

  • POWER ON RESET, WATCH DOG

  • PWM จำนวน 3 ช่อง เหมาะกับงานควบคุมต่างๆ

  • 32 BIT I/O ใช้งาน ขับกระแส SINK ได้ 20 mA

  • คำสั่ง 118 คำสั่งใช้งาน

  •  หน่วยความจำ PROGRAM 16K BYTE แบบ FLASH

  • 1024 BYTE RAM ·ติดต่อแบบ I2C ได้โดยตรง

  • MASTER / SLAVE SPI

  •  คำสั่งใช้งาน 130 คำสั่ง



CP - AVR V3, V3 PLUS ... เป็นบอร์ดควบคุม AVR ที่ ออกแบบวงจรในเฉพาะส่วนทีจำเป็น เช่น ภาคจ่ายไฟ, RS232, วงจร DOWNLOAD เหมาะสำหรับผู้ใช้งานมี่ต้องการนำบอร์ดไปพัฒนาเอง พร้อม PCB เอนกประสงค์ ตัวบอร์ดสามารถพัฒนา LOAD โปรแกรมได้ด้วยตัวเอง ไม่ต้องใช้บอร์ดอื่นๆ อีก ...

CP - AVR V3 EXP, V3 PLUS EXP ... จะมีลักษณะเดียวกับบอร์ด CP - AVR V3, V3 PLUS แต่จะเพิ่มในส่วนของ PROJECT BOARD เข้าไปสำหรับให้ผู้ใช้งานต่อทดลองวงจร I/O ต่างๆ ขึ้นมาได้เอง เหมาะสำหรับผู้ที่ต้องการศึกษาเรียนรู้ทดลองการทำงานของ CPU AVR ตัวบอร์ด สามารถพัฒนา LOAD โปรแกรมได้เอง ...

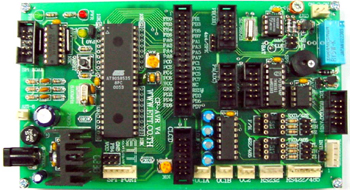

CP - AVR V4, V4 PLUS ... เป็นบอร์ดที่ออกแบบเพิ่มเติมอุปกรณ์เป็น I/O ต่างๆ เช่น RTC, I/O PORT, RS422/485 บอร์ดนี้จะเหมาะสำหรับผู้ที่นำไปใช้งาน ตัวบอร์ดสามารถพัฒนา LOAD โปรแกรมได้เอง ...

ชุดอุปกรณ์สนับสนุน ... ใน CPU AVR ..จาก อีทีที.
1. คู่มือ AVR ENHANCED RISC MICROCONTROLLER ( เป็นคู่มือภาษาไทย อธิบายตัว CPU AVR )  70.-
2. คู่มือ AVR DATA BOOK ( เป็นคู่มือภาษาอังกฤษ อธิบาย CPU AVR และคำสั่ง ) 90.-
3. คู่มือรู้จักและเข้าใจ CHIPS SUPPORT แบบ I2C (หนังสืออธิบายการทำงานของ IC แบบ I2C เช่น A/D,RTC...) 90.-
4. โปรแกรมภาษา BASIC AVR ( โปรแกรมเขียนพัฒนาบอร์ดของตระกูล AVR ด้วยภาษา BASIC ) 490.-
5. CP - AVR V1 ( บอร์ดใช้ CPU AVR เบอร์ AT90S8535 พร้อมอุปกรณ์ทดลอง )  1,190.-
6. CP - AVR V2 ( บอร์ดใช้ CPU AVR เบอร์ AT90S8535 พร้อมส่วน PCB เอนกประสงค์  850.-
7. CP - JRAVR ( บอร์ดใช้ CPU AVR เบอร์ AT90S2313 ขนาด 20 PIN DIP TYPE ) 490.-
* ทุกบอร์ด AVR ของทาง อีทีที จะมีโปรแกรมใช้พัฒนาด้วย ASSEMBLY ของ AVR และ SIMULATOR ของ AVR ให้ครบทุกชุ ด ชื่อ AVR STUDIO ของบริษัท ATMEL ,DATA IC, โปรแกรม DOWNLOAD เข้าบอร์ดที่ทำงานบน OS ของ WINDOWS 95/98/ME/NT/XP/2000 และตัวอย่างโปรแกรม ...

CP-AVR V2

CP-AVR V1

CP-JRAVR

[ DOWNLOAD ]

คู่มือบอร์ด CP-AVR V3 / V4

ตัวอย่างโปรแกรม [GO]

โปรแกรม W95mega168V1 / W95s8535V5




ปรับปรุงเมื่อวันที่ ๑๔  ธ.ค.  ๒๕๔๕
