ET -BASE PIC40/4620 [P-ET-A-00286]

ราคา 810.-

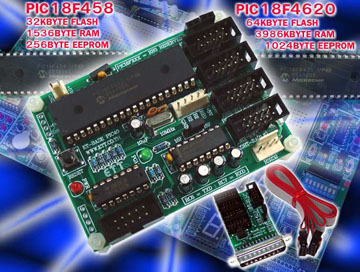

ET-BASE PIC 40/458







เป็นบอร์ดตระกูล PIC ของบริษัท MICROCHIP เบอร์ PIC18F4620 แบบ 40 PIN DIP TYPE ออกแบบเป็นบอร์ดขนาดเล็ก ใช้งานควบคุมทั่วไป หรือจะใช้คู่กับชุด ET-BASIC I/O V1 ในการต่อวงจรทดลองก็ได้

- ใช้เบอร์ PIC18F4620 แบบตัวถัง DIP 40 PIN เป็น MCU ประจำบอร์ด หน่วยความจำแบบ FLASH 64KBYTE, RAM 3986BYTE, EEPROM 1024BYTE
- A TO D ขนาด 10 BIT จำนวน 8 ช่อง / 13 ช่อง
- RUN X ‘ TAL 10MHz โดย MCU ทั้ง 2 เบอร์ สามารถ PHASE LOCK LOOP ความถี่ให้ RUN ได้เป็น 40MHz
- 4 PORT I/O 10 PIN ET
- RS232 PORT จำนวน 1 ช่อง 4 PIN ETT
- I/O HIGH - CURRENT SINK/SOURCE 25mA/25mA
- PWM , WATCHDOG
- POWER SUPPLY 5VDC (สามารถใช้กับชุด POWER SUPPLY รุ่น ET-SWITCHING ADAPTER 5V 1.2A TYPE H)
- ขนาด PCB 6.2 x 8.1 cm.
- สามารถ DOWNLOAD โปรแกรมเข้าหน่วยความจำภายในแบบ FLASH ได้โดยตรง แบบ LOW VOLT ใช้โปรแกรม WINPIC800 ผ่านทางPORT PRINTER ทำงานได้บน WINDOWS 98/ME/XP/2000

            ET-BASE PIC40/458  ประกอบด้วย ...

1. บอร์ด
2. แผ่น CD-ROM คู่มือโปรแกรม ตัวอย่างโปรแกรม
3. สาย DOWNLOAD ET-CAB10P V2

[ DOWNLOAD ]

1. คู่มือ
2. วงจร
3. Configuration สำหรับ 16F877
4. Configuration สำหรับ 16F458
5. Configuration สำหรับ 16F4620
6. การใ้ช้ WinPIC800 กับ ET-BASE PIC40(1)
7. การใช้ WinPIC800 กับ ET-BASE PIC40(2)

CD-ROM (ไฟล์จาก CD-ROM)





หมายเหตุ ราคาที่ระบุยังไม่ได้รวมภาษีมูลค่าเพิ่ม
