ET-RF24G V1.0





. . . ET-RF24G V1.0 . . .                                                                                             ราคา  1,390.- *

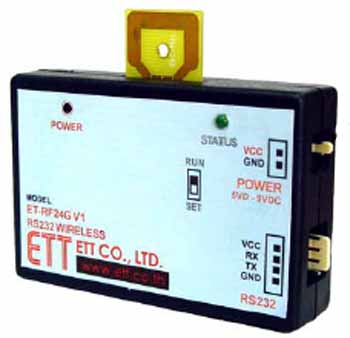

ชุด รับ-ส่ง ข้อมูล RS232 แบบไร้สาย ET-RF24G V1.0



      ET-RF24G V1.0 เป็นชุดสำเร็จ SIGNAL CONVERTER เปลี่ยนแปลงสัญญาณในระบบ RS232 ที่เป็นสาย ให้สามารถส่งข้อมูลออกไปได้ใน แบบไร้สายเป็นสัญญาณ RF ความถี่ 2.4GHz โดยทาง อีทีที ได้นำชุด MODULE สำเร็จที่ใช้ส่งสัญญาณ RF รุ่น TRW-2.4G มาใช้เป็นตัวส่ง สัญญาณ RF ร่วมกับบอร์ด CONTROLLER ขนาดเล็กที่ทำขึ้น สามารถรับส่งได้ในระยะไกล 50 m ถึง 280 m ลดปัญหาการต่อการทดลองกับวงจร RF ต่างๆ ที่ประกอบขึ้นเองแล้วไม่ได้คุณภาพ รับ-ส่ง ไม่ได้



โปรแกรม
SETUP ค่า Configuration ของ ET-RF24G V1.0

  • มีรูปแบบและความเร็วสูงในการ รับ-ส่งข้อมูลสูง โดยส่งแบบ GFSK (GAUSSIAN FREQUENCY SHIFT KEYING) ความเร็ว รับ-ส่ง ข้อมูลสูงถึง 1Mbps,250Kbps มีทั้ง ตัวรับ-ตัวส่ง ในชุดเดียวกัน โดยเป็นแบบสลับกันทำงานรับส่ง
  • ความถี่ในการใช้งานที่ 2.4GHz-2.524GHz
  • กำลังส่ง OUTPUT POWER 10mW, พร้อมเสาอากาศในตัว
  • สามารถตั้งช่องความถี่ใช้งานด้วยโปรแกรมได้ถึง 125 ช่องสัญญาณ ทำให้สามารถ ใช้ชุด ET-RF24G นี้ได้หลายๆ ตัว ในพื้นที่เดียวกัน และนอกจากนี้ยังสามารถ SET ตั้ง ID CODE ในการรับ หรือ ID CODE ในการส่ง ก็ได้ถึง 256 ตำแหน่งต่อช่อง ทำให้สามารถประยุกต์ใช้เป็นแบบ RF NETWORK ได้อีกด้วย
  • ระยะทางในการ รับ-ส่ง สัญญาณ 280 m (250Kbps) -150 m (1Mbps) กลางแจ้ง และในตัวอาคารระยะทาง 50 m
  • ขั้วต่อ RS232 เป็นแบบขั้ว 4 PIN มาตรฐาน อีทีที สามารถต่อเข้ากับบอร์ดต่างๆ ของทาง อีทีที ได้โดยตรง พร้อมใช้ POWER ร่วมกับบอร์ดของ อีทีที จ่ายให้กับชุด ET-RF24G ได้เลย หรือจะต่อกับขั้วแบบ DB 9 PIN ในชุดก็จะมีสายต่อ DB 9 PIN เข้าคอมพิวเตอร์ให้อีกด้วย
  • ใช้ POWER SUPPLY 5VD-9VDC กระแส MAX 30mA เป็นขั้วแบบ 4 PIN และแบบ 2 PIN (สามารถใช้ชุด DC ADAPTER ACH-4E หรือชุดสายต่อ USB A TO 2 PIN VCC TYPE เป็นภาคจ่ายไฟให้กับตัว ET-RF24G นี้ได้ โดยเป็น OPTION เสริม)
  • ขนาดกล่อง 2.2 X 5 X 7.5 cm นํ้าหนัก 0.05 kg
  • พร้อมโปรแกรมการใช้งาน SETUP จาก อีทีที ที่คุณสามารถเปลี่ยนแปลง ตั้งการทำงานได้โดยง่าย เช่น ตั้งค่า Baudrate 1200-19200 bps, MODE การทำงาน (RECEIVE ONLY, TRANSMITT ONLY, AUTO), RF POWER GAIN, SET RX ID, TX ID, SET FREQUENCY CHANNEL ฯลฯ มีให้ครบการใช้งาน
  •  ET-RF24G สามารถประยุกต์ใช้งานต่างๆ ได้มากมาย เช่น REMOTE CONTROL, งานควบคุมหุ่นยนต์ระยะไกล, ป้ายแสดงต่างๆ ไม่ต้องเดินสาย, DATA LOGGER, RS232 แบบ OPTO ISOLATION, สามารถประยุกต์ใช้งานแบบ FULL DUPLEX ได้โดยใช้ ET-RF24G ด้านละ 2 ชุด ฯลฯ



  • ชุด ET-RF24G ประกอบด้วย ... ET-RF24G พร้อมกล่อง, สายต่อ RS232 แบบ DB 9 PIN, สายต่อแบบ 4 PIN เข้ากับบอร์ดของ อีทีที, CD-ROM โปรแกรม SETUPพร้อมคู่มือภาษาไทยเป็น PDF FILE ...



ส่วนภาคจ่ายไฟอุปกรณ์เสริมของ ET-RF24G V1/V2 > ET-SWITCHING ADAPTER 5V 2A TYPE H




.. DOWNLOAD ..

คู่มือการใช้งาน ET-RF24G V1.0
โปรแกรมติดตั้ง ET-RF24G V1.0

วงจร ET-RF24G V1.0
