ET-RS422 / 485   V2.0





 ชุดเปลี่ยนสัญญาณรับ-ส่งข้อมูล  จากแบบ RS232C เป็นแบบ RS422 หรือ 485 แบบ ISOLATION

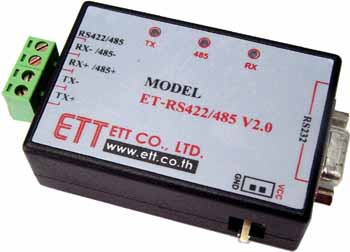

. . . ET-RS422 / 485   V2.0 . . .                                                                                   ราคา  960.- *





     ET-RS422/485 V2.0 เป็นชุดเปลี่ยนสัญญาณการับส่งข้อมูลจากแบบ RS232C ให้เปลี่ยนเป็นแบบ RS422 หรือ RS485 และกลับกันจาก RS422 หรือ RS485 เป็น RS232 โดยในการต่อแบบ RS485 หรือ RS422 จะต่อได้ไกลกว่า RS232C มาก โดยต่อได้ไกลถึง 4,000 ฟุต หรือ 1.2 กิโลเมตร และยังสามารถต่อร่วมกันได้หลายๆ ตัวในการใช้งานอีกด้วย (MULTIPOINT)



คุณสมบัติโดยทั่วไป

   การแปลงสัญญาณ : RS232C เป็น RS422 (FULL DUPLEX) และ RS485 (HALF DUPLEX)
   BAUD RATE :

300BPS ถึง 115.2KBPS

    ขั้วต่อใช้งาน   : RS232C แบบ DB 9 PIN ตัวเมีย
RS422/485 แบบ PLUG TYPE TERMINAL BLOCK
   SW MODE

:

สามารถเลือกตั้ง MODE ใช้งานได้ 4 MODE
     1. เป็นแบบ RS422
     2. เป็นแบบ RS485 โดยใช้สัญญาณควบคุมการ รับ-ส่ง RTS OFF
     3. เป็นแบบ RS485 โดยใช้สัญญาณควบคุมการ รับ-ส่ง RTS ON
     4. เป็นแบบ RS485 แบบ AUTO รับ-ส่ง

   LED สถานะ  :

TX, 485, RX LED

   ระยะต่อใช้งาน

:

สามารถต่อสาย RS422/485 ได้ 4000 ฟุต หรือ 1.2 กิโลเมตร
   POWER SUPPLY : DC ADAPTER 10VDC 850mA
   ขนาดตัวกล่อง : 7.5 X 2.5 X 5 CM





       ชุด ET-RS422/485 V2.0 ประกอบด้วย ตัว ET-RS422/485 V2.0 BOX, สายต่อ DB 9 PIN หัวท้าย “ SERIAL CABLE DB-9 M/F ”, DC ADAPTER 10V 850mA แบบขั้ว 2 PIN “ A41090H-2P ”, เอกสารประกอบการใช้งาน



.. DOWNLOAD ..

คู่มือการใช้งาน  ET-RS422 / 485  V2.0



ปรับปรุงเมื่อวันที่ ๔ มี.ค. ๒๕๔๘
