ET-RS SERVO   V1



ในชุด ET-RS SERVO V1 ไม่รวมตัว SERVO MOTOR

SERIAL SERVO CONTROL



. . . ET-RS SERVO   V1 . . .                                                                                      ราคา  1,390.- *

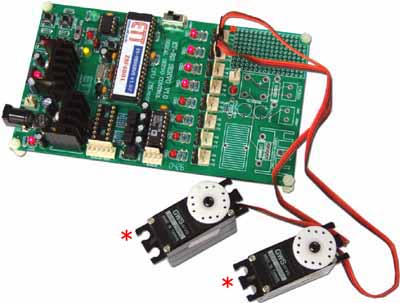

     ET-RS SERVO V1 ...
เป็นบอร์ดคอนโทรลสำเร็จรูปที่ช่วยให้การควบคุมการสั่งงาน SERVO ต่างๆ สามารถทำได้โดยง่าย ลดระยะเวลาในการพัฒนา ระบบควบคุม SERVO ต่างๆ การทำและพัฒนาระบบหุ่นยนต์ได้รวดเร็วยิ่งขึ้น ต่อเข้ากับบอร์ดคอนโทรล ต่างๆ ของทางอีทีที หรือทาง COMPUTER PC ผ่านทาง PORT RS232





  • สามารถต่อควบคุมสั่งงานตัว SERVO MOTOR ได้ 8 ตัว ต่อบอร์ด

  • รับข้อมูลคำสั่งการทำงานได้จาก PORT RS232, RS422, RS485 SPEED 9600 หรือสั่งงานด้วย SW ในแบบ MANUAL ได้เองบนบอร์ด

  • ใช้ MCU Z8ENCORE เบอร์ Z8F4801 เป็นตัวควบคุม

  • แสดงผลการทำงานด้วย LED บนบอร์ด และตำแหน่งการหมุนผ่านทาง PORT RS232

  • สามารถสั่งงาน SERVO เป็น STEP ในการหมุนได้ 1 STEP ต่อ 10s ตั้งได้ 50-250 STEP

  • สามารถ SAVE ค่า MIN และ MAX ของ SERVO ในแต่ละ CHANNEL ได้บนบอร์ด

  • บันทึก STEP การหมุนและ DELAY TIME ในแต่ละ STEP ลงใน EEPROM บนบอร์ด ในแต่ละ CHANNEL ได้เองในบอร์ด และสั่ง RUN ได้โดยอิสระ ไม่ต้องรอรับข้อมูลจากภายนอกได้




• โปรแกรมควบคุมทำงานบน OS WINDOWS (ET-RSS V1.0)

  • สามารถหาตำแหน่ง CENTER ของ SERVO, CALIBRATE หาค่า MIN และ MAX SERVO ได้

  • สามารถตั้งค่า ID ของบอร์ด ใช้กับระบบ RS485 สามารถใช้งาน ET-RS SERVO V1 ได้ 16 บอร์ด พร้อมกัน

  • พร้อมโปรแกรมสำเร็จรูปสั่งงานควบคุมผ่านทางคอมพิวเตอร์ PC ได้ (ET-RSSV1.0)

  • มีส่วน POWER SUPPLY แบบ SWITCHING LM2576 5V3A บนบอร์ดเป็นส่วน OPTION เพิ่มเติมได้เองในกรณีไฟเลี้ยงของบอร์ด จ่ายกระแสให้ SERVO MOTOR ไม่เพียงพอ

  • PCB SIZE 15.3 x 9 cm. , DC JACK SUPPLY INPUT 9 -12V AC/DC

  •  ET-RS SERVO V1 ... ประกอบด้วย บอร์ด ET-RS SERVO V1, สายต่อคอมพิวเตอร์ PC RS232 9 PIN เป็น 4 PIN, สาย RS232 แบบ 4 PIN หัวท้ายใช้ต่อเข้ากับบอร์ดของ อีทีที, CD-ROM โปรแกรมและคู่มือการใช้งานเป็น PDF FILE ในแผ่น CD-ROM





.. DOWNLOAD ..

คู่มือการใช้งาน  ET-RS SERVO  V1
โปรแกรม ET-RSS



ปรับปรุงเมื่อวันที่ ๓๑ มี.ค. ๒๕๔๘
