[ บทความ : CP-S8252 V1/V2 ให้ใช้ P89C51RD2 ]

CP-S8252 V1/ V2 ให้ใช้ P89C51RD2

หลังจากที่ Philip ผลิต P89C51RD2 ให้สามารถใช้หน่วยความจำ ROM จากตัวมันเองได้ ถึง 64KB (สามารถโปรแกรมได้กว่า 10,000 ครั้ง ด้วยราคา ที่ถูกกว่า ชิพรุ่นอื่นๆ) บวกกับ มี RAM ในตัวอีก 1KB ... เท่านี้ยังไม่พอ ... เจ้าชิพตัวนี้ สามารถทำการโปรแกรมตัวมันเองได้โดยตรงผ่านทาง Serial Port โดย เพิ่มวงจร Switch เอาไว้ระหว่างขา 29 กับ GND ของบอร์ดเท่านั้น เราก็สามารถใช้โปรแกรม WinISP ในการโปรแกรมชิพได้แล้ว ... มาเรื่มที่บอร์ดรุ่น CP-S8252 V1 กันก่อนครับ ...

บอร์ดรุ่นนี้ มีปริ้นท์ สำหรับเพิ่มวงจรอยู่บนบอร์ด การแก้ไขเลยทำได้ไม่ยากนั้น ก่อนอื่นก็ ติดตั้ง switch เข้ากับบอร์ดกันเลยครับ (ดูรูปประกอบ) ถ้าไม่ต้องการทำให้ลำบากในการต่อสายหลายเส้น เราก็น่าจะต่อขาด้านหนึ่งเข้ากับ GND ของบอร์ดไปเลยก็ดีใช่ไหมครับ

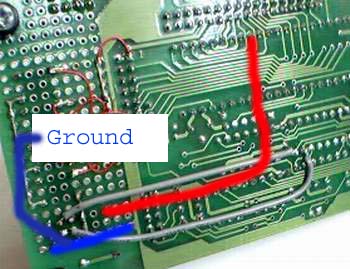

หลังจากนั้น เราก็ทำการเชื่อม อีกขาหนึ่งของ Switch เข้ากับขา 29 ของ MCU (ดูจากเส้นแดง)

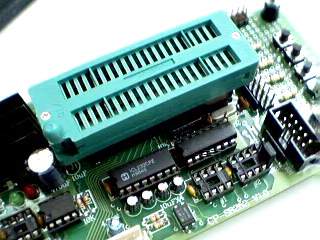

เรียบร้อยแล้ว ... ง่ายไหม ... เพื่อความสะดวก ผมเลยติดตั้ง Text Tool เข้ากับบอร์ด (กลัวขาของชิพหักก่อน เลยติดตั้ง Text tool กันเอาไว้ซะเลย)

หน้าต่อไป


เขียนโดย : ศุภชัย บุศราทิจ
Author : Supachai Budsaratij
วันที่ทำการปรับปรุง : ๒๓ ก.ค. ๒๕๔๔
