CP-S8252 V1/ V2 ให้ใช้ P89C51RD2

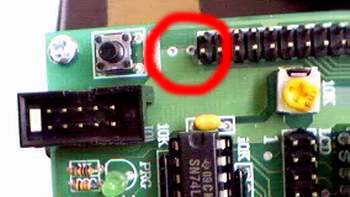

ตอนนี้มา modify กับ CP-S8252 V2 กันต่อเถอะครับ ... แต่ว่าบอร์ดรุ่นนี้ไม่เหมือนกับ V 1 ที่มีส่วนให้เราต่อเติมได้ ดังนั้น เราเลยต้องมาหาที่สำหรับติดตั้ง switch กัน ... แต่โชคดีที่ว่า ข้าง ปุ่ม reset นั้น มีจุดที่เราต้องการพอดีเลย ... เห็นไหมครับ (ผมวงสีแดงให้ดูแล้ว)
![]()

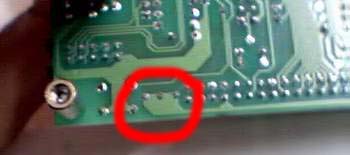

ด้านหลังของแผ่น print เป็นดังรูปต่อไปนี้
![]()

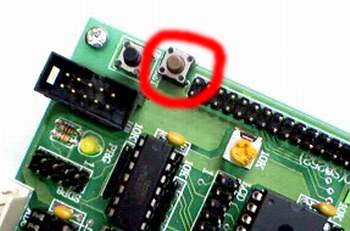

ติดตั้ง switch ได้เลย ....
![]()

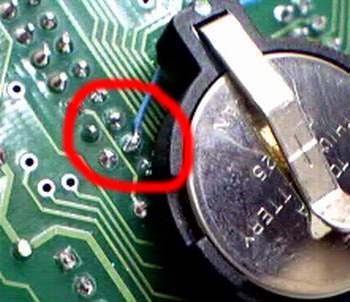

ขั้นตอนต่อไป ก็ทำการบัดกรีขา 29 จาก MCU กันเลย
![]()

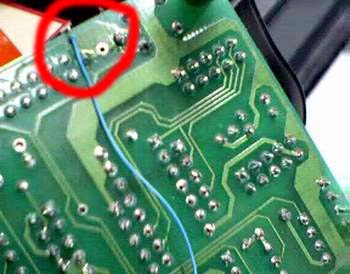

อีกด้านก็ต่อเข้ากับขาที่เหลือของ Switch
![]()

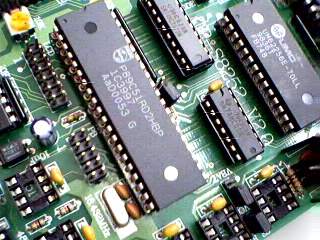

ติดตั้ง P89C51RD2 ซะ .... เรียบร้อยแล้ว ... เย้
![]()
