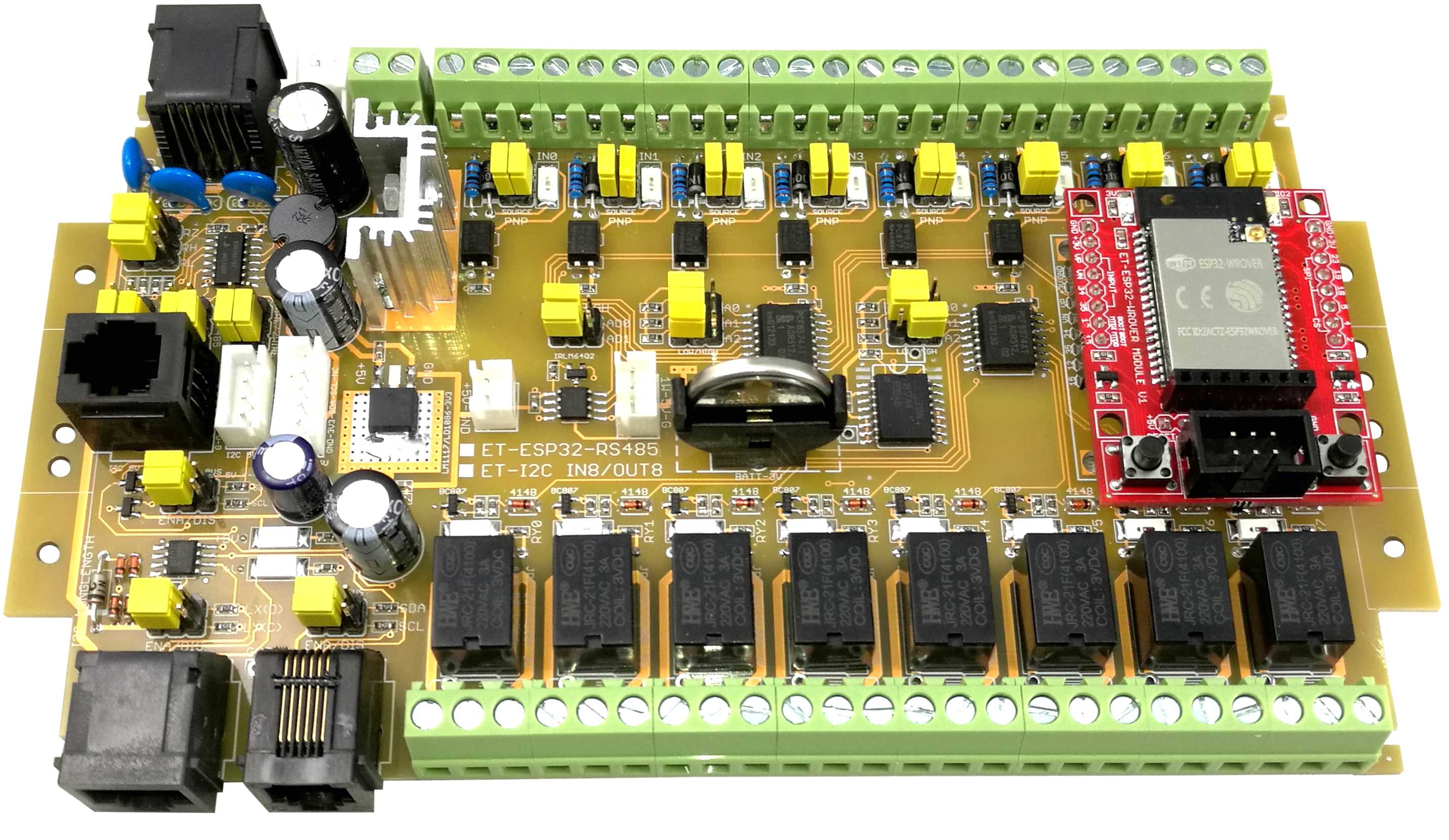

            ET-ESP32-RS485 เป็นบอร์ดควบคุมขนาดใหญ่ มีอุปกรณ์ I/O ต่างๆ ให้ครบ เลือกใช้ตัวควบคุมบอร์ด
            ด้วย ESP32 ของ ESPRESSIF SYSTEM โดยเลือกใช้ในรุ่น ESP32 WROVER เป็นตัวควบคุมในการสั่งงาน
            สามารถใช้งานสื่อสารกับอุปกรณ์ต่างๆ ได้ทั้งในแบบของ WIFI, BLUETOOTH, RS485, I2C
            นำไปใช้ในงานต่างๆ ได้มากมายหลายวิธี สามารถพัฒนาเขียนโปรแกรมด้วย C++ ของ ARDUINO,
            Python ได้ สามรถนำไป พัฒนาเป็น บอร์ดควบคุมต่างๆ หรืออุปกรณ์ IOT ได้



       คุณสมบัติ

     [ ] เลือกใช้ตัวควบคุมเป็น ESP32 WROVER ในการสั่งงานบอร์ด โดยมี I/O ที่มากขึ้นมากกว่าเดิม
               >SMD MODULE, ESP32-D0WDQ6, 2 CORES 32 bit LX6 MCU, 600 MIPS ,4MB SPI FLASH/ 8MB PSRAM
               >WIFI 802.11 b/g/n, 2.4GH-2.56 Hz -
               >BLUETOOTH V4.2 BR/EDR AND BLE
               >HARDWARE MODULE INTERFACES SD CARD, UART, SPI, SDIO, I2C, ADC, DAC HALL SENSOR,
                     TEMPERATURE SENSOR, 440 MHZ CRYSTAL,
     [ ] มี PORT RS422/RS485 4-WIRE/ 2-WIRE FULL DUPLEX ขั้วต่อแบบ RJ45 ท มี RTC (REAL TIME CLOCK)
           เบอร์ DS3231 พร้อม BATTERY 3V BACKUP
     [ ] มี EEPROM แบบ I2C เบอร์ 24LC16 ขนาด 2KBYTE ON BOARD
     [ ] มี PORT แบบ1-WIRE โดยใช้ IC DS2482-100 เปลี่ยนการติดต่ออแบบ I2C ให้เป็นแบบ1-WIRE
          พร้อมขั้วต่อออกแบบ WAFER 3PIN 2.50mm ระดับไฟ 5V
     [ ] มี SOCKET แบบ MICRO-SD ให้บนบอร์ด ESP32 อยู่ใต้ PCB สำหรับต่อกับ MEMORY MICRO-SD
     [ ] 8 OUTPUT RELAY แยกอิสระ ขนาด 3A (125 VAC/30VDC) ขั้วต่อแบบ SCREW TERMINAL BLOCK 3 PIN
           ต่อ 1 OUTPUT เป็น NC, COM, NO ใช้ PCF8574 เป็น PORT รับคำสั่งจาก I2C ในการทำงาน พร้อม
           JUMPER เลือก ADDRESS ต่อได้สูงสุด 8 บอร์ดใน BUS I2C
     [ ] 8 INPUT DC แบบ OPTO-ISOLATE รับแรงดัน 12V เลือกรูปแบบ INPUT เป็นแบบหน้าสัมผัส, NPN หรือ
          PNP เมื่อใช้กับอุปกรณ์ SENSOR ชนิดต่างๆ ขั้วต่อ SCREW TER- MINAL BLOCK 3PIN ต่อ 1 INPUT
           เป็น VIN, IN, GND ใช้ PCF8574A เป็น PORT รับคำสั่งจาก I2C ในการทำงาน พร้อม JUMPER เลือก
           ADDRESS ต่อได้สูงสุด 8 บอร์ดใน BUS I2C
     [ ] มี BUS แบบ I2C ที่ใช้ต่ออุปกรณ์ I2C ต่างๆ ได้ทั้งในแบบระดับไฟ 3.3V เป็น WAFER 5 PIN 2.50mm แบบ
          I2C ระดับไฟ 5V เป็น WAFER 4PIN 2.50 mm., RJ11 จำนวน 2 ตัว
     [ ] มี BUS แบบ I2C BUS LONG LENGTH ใช้สำหรับในการต่อ I2C BUS ได้ไกลถึง 20-30 เมตร โดยใช้ IC P82B715
           เป็น BUS REPEATERS I2C ขั้วต่อแบบ RJ45
     [ ] ขั้วต่อ RS232 TTL ในแบบ 6 PIN IDC สำหรับใช้ในการพัฒนาเขียนโปรแกรมเข้ามายัง ESP32 โดย
           UPLOAD โปรแกรมทาง PORT USB ของคอมพิวเตอร์ด้วยบอร์ด ET-USB USART/TTL (P-ET-A-00580) ราคา280.-
           (เป็น OPTION ซื้อเพิ่ม)
     [ ] บนบอร์ด ESP32 จะมี ANTENNA WIFI เป็น PCB อยู่บนบอร์ดให้ หรือจะติดตั้ง ANTENNA
          ภายนอกเพิ่มเติมก็ได้ ( โดยการบัดกรีนำตระกั่วออกจากลายจุดต่อตระกั่วด้าน PCB ANTENNA )
          ในกรณีติดตั้งภายในกล่องโลหะ ด้วยชุดเสาอากาศนอก MT7681 ANTENNA (A-IC-M-00061) ราคา 90.-
           (เป็น OPTION ซื้อเพิ่ม)
     [ ] นอกจากนี้บนบอร์ด ESP32 ยังมี PIN HEADER ตัวเมีย อยู่บนบอร์ด รองรับการต่อขยายระบบในอนาคตได้
          เช่น ระบบ NB-IOT ด้วย SIM7020E , หรือระบบ 4G LTE ได้ด้วย SIM 7000E(เป็น OPTION ซื้อเพิ่มในอนาคต)
     [ ] POWER SUPPLY ใช้กับบอร์ด12 VDC โดยใช้ IC SWITCHING 5V/1A เบอร์ LM2575-5 ขั้วต่อ POWER 2 PIN
           แบบ SCREW TERMINAL และแบบ WAFER 2 PIN 2.50mm. (สามารถใช้ ET-SWITCHING ADAPTER 12V 1A TYPE B
           (A-AP-A-00122) ราคา 210.- (เป็น OPTION ซื้อเพิ่ม)
     [ ] ขนาด PCB 19.2 x 10.5 CM ( PCB ชุดนี้สามารถยึดเข้ากับตัวยึดบอร์ด ADAPTER RAIL DIN 35 (A-BX-E-00044)
          ราคา22.- (เป็น OPTION ซื้อเพิ่ม)

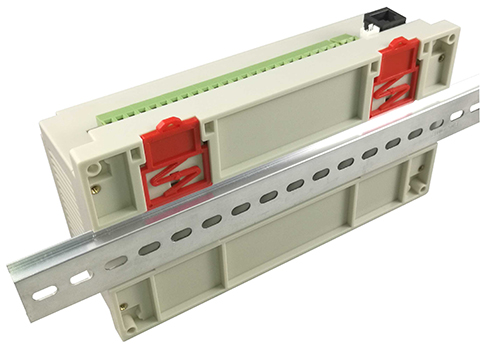

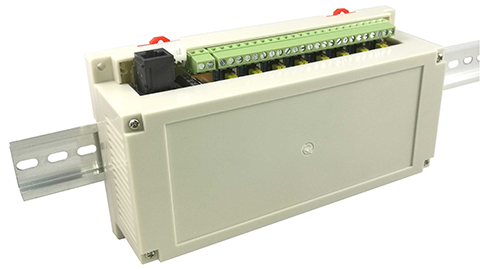

          หรือจะใส่ในกล่อง BOX DIN 200 x 110 x 60 mm (A-BX-E-00051) ราคา * 330.- (เป็น OPTION ซื้อเพิ่ม))
          http://www.etteam.com/productDIN/BOX-DIN-200x1100x60mm/BOX-DIN-200x1100x60mm.html
          http://www.etteam.com/productDIN/BOX-DIN-200x1100x60mm/BOX-DIN-200x1100x60mm.html
     [ ] ET-ESP32-RS485 ... ประกอบด้วย 1. บอร์ด ET-ESP32-RS485



    หมายเหตุ
    การเลือกใช้ เสาอากาศ ภายใน หรือภายนอก โมดูล ESP32 WROVER-I ตามปกติแล้ว โมดูล ESP32 WROVER-I จะมีเสาอากาศภายในแบบ PCB มาให้ด้วยแล้ว และสามารถรับ ส่งข้อมูลผ่านคลื่นความถี่ย่าน 2.4GHz ได้อยู่แล้ว แต่ในกรณีที่ไม่สามารถใช้เสาอากาศภายในบอร์ดได้ เช่น ชิ้นงานมีความจำเป็นต้องติดตั้งในกล่องโลหะซึ่งปิดกั้นสัญญาณความถี่ ผู้ใช้ก็สามารถทำการต่อเสาอากาศจากภายนอกให้กับโมดูลได้ โดยทาง Espressif ผู้ออกแบบและผลิตโมดูลได้ออกแบบวงจรไว้ โดยใช้ตัวต้านทาน 0 โอห์ม ทำหน้าที่เป็น Jumper สำหรับเลือกใช้เสาอากาศภายนอก หรือภายใน เตรียมไว้ให้ โดยโมดูลรุ่น ESP32-WROVER-I มาตรฐานจะทำการบัดกรี R-Jumper เพื่อเลือกเสาอากาศภายนอกไว้ให้ โดยผู้ใช้ต้องจัดหาเสาอากาศแบบมีสายต่อผ่านขั้ว SMA มาติดตั้งเพิ่มเติม จึงจะสามารถใช้งานได้
    แต่เพื่อความสะดวกทาง อีทีที ได้ทำการบัดกรีเพื่อเชื่อมต่อเสาอากาศภายในเตรียมไว้ให้แล้ว และก็สามารถต่อเสาอากาศภายนอก สำหรับรับสัญญาณได้ด้วย เพียงแต่ในทางเทคนิคแล้ว การใช้เสาอากาศมากกว่า 1 เสา อาจเกิดปัญหาการ matching สัญญาณผิดเพี้ยนทำให้ประสิทธิภาพการรับส่งผิดเพี้ยนไปได้ จึงควรเลือกจุดต่อเสาอากาศเพียงแบบใดแบบหนึ่งเท่านั้;

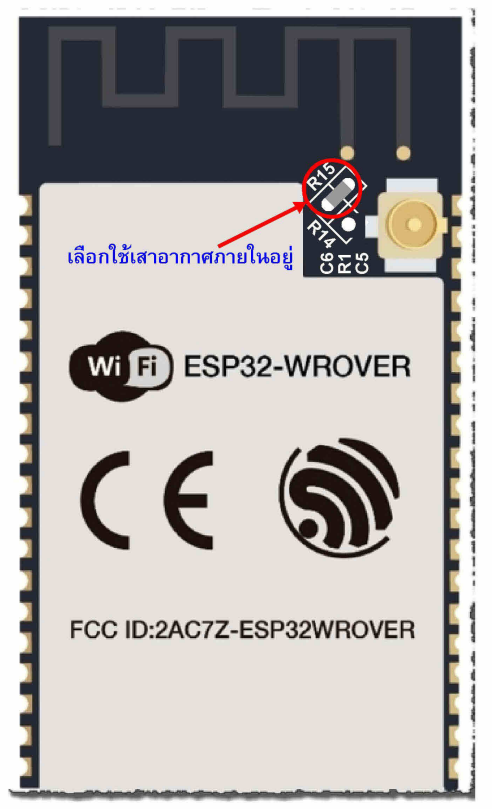

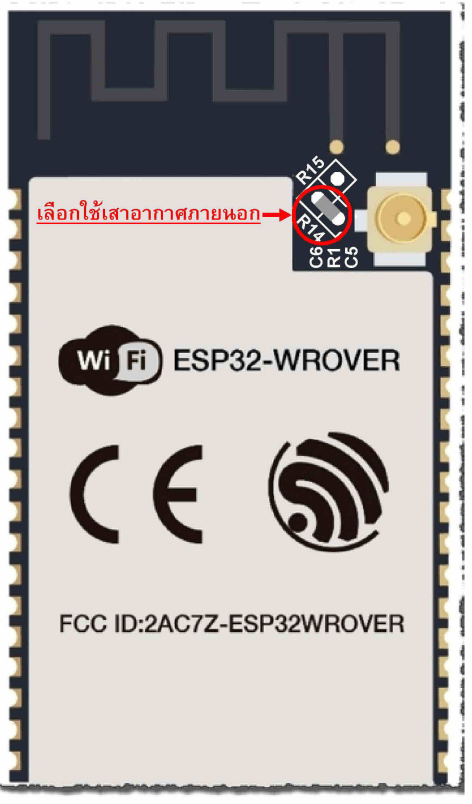

    ถ้าต้องการใช้เสาอากาศภายนอกก็ควรปลดตัวต้านทาน 0 โอห์ม ที่จุดบัดกรีที่ต่อกับเสาอากาศภายในออก แล้วย้ายมาบัดกรีเข้ากับจุดบัดกรีเสาอากาศภายนอก ดังรูปแสดง การบัดกรี Jumper (R 0 โอห์ม) เพื่อเลือกใช้เสาอากาศภายใน และภายนอ

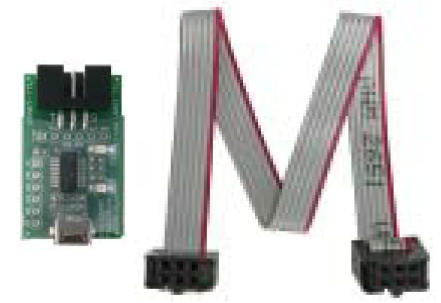

       ET-USB USART/TTL (P-ET-A-00580)    * 280.-


          เป็นบอร์ดเปลี่ยนสัญญาณจาก USB PORT ของคอม พิวเตอร์ พีซี หรือเครื่อง MAC APPLE ให้
          มี PORT เป็นแบบ RS232 PORT โดยเป็น RS232 PORT ระดับสัญญาณในแบบ TTL เพื่อสะดวกใน
          การนำไปต่อใช้งานกับบอร์ดต่างๆ เข้าขา MCU ได้โดยตรง( CABLE ต่อทาง USB PORT เป็น
         OPTION ซื้อเพิ่มเติม ในกรณีไม่มี สามารถใช้สายเส้นเดียวกับ USB MICRO ของมือถือต่างๆ ได้ )
     [ ] ใช้ IC ของบริษัท FTDI เบอร์ FT231XS ในการทำงาน หมดปัญหาในเรื่องหา DRIVER ใช้งานกับระบบ OS
           ต่างๆ หรือ OS ที่จะมาในอนาคต
     [ ] ขั้วต่อด้าน USB PORT เป็นแบบ MICRO USB FEMALE B TYPE และด้าน RS232 TTL เป็นแบบ 6 PIN IDC ตัวผู้
           และ รู PIN HEADER ต่อขาสัญญาณของ FT231XS
     [ ] ต่อใช้งานพัฒนาโปรแกรมกับชุด ET-ESP32-RS485, ET-ESP8266-RS485 ได้โดยตรง
     [ ] ทำงานบน OS WINDOWS 98/SE/ME/2000/XP/7/8/10/LINUX/MAC OS
     [ ] ในชุดประกอบด้วย 1. บอร์ด ET-USB USART/TTL 2. สายแพร์ 6 PIN CON2 20 cm., CD-ROM DRIVER

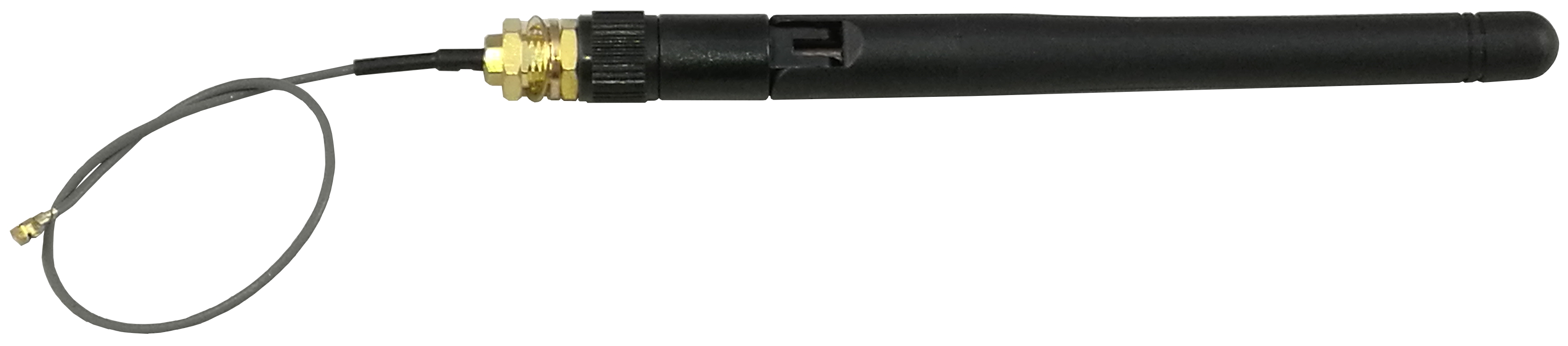

      MT7681 ANTENNA     (A-IC-M-00061)  * 90.-

          เป็นสายอากาศของ WIFI 24000-25000 MHz, GAIN: 3 dBi
          INPUT IMPEDANCE : 50 OHM
          RADIATION : OMNIDIRECTIONAL
          LENGTH : 109 mm. , ANTENNA INTERFACE : SMA
          COAXIAL CABLE: 15 cm. SMA TO IPX

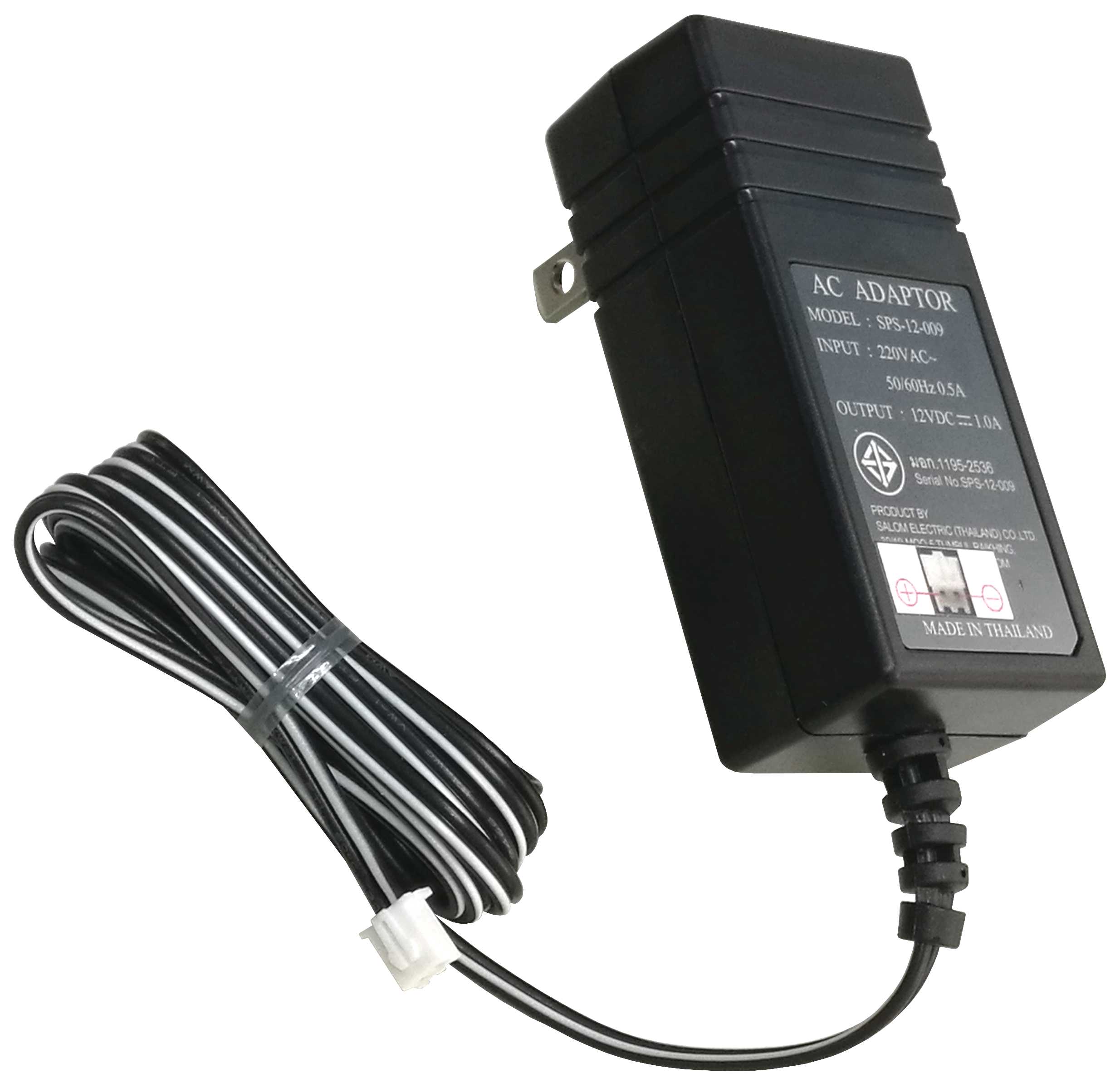

      ET-SWITCHING ADAPTER 12V 1A TYPE B     (A-AP-A-00122)    * 210.-


          เป็น DC POWER SUPPLY ในแบบ SWITCHING มี มาตรฐาน มอก. INPUT : 220VAC, 50/60Hz 0.5A
          OUTPUT : 12VDC 1ATYPE B : เป็นขั้ว แบบ HOUSING ตัวเมีย ระยะขา 2.50 mm.

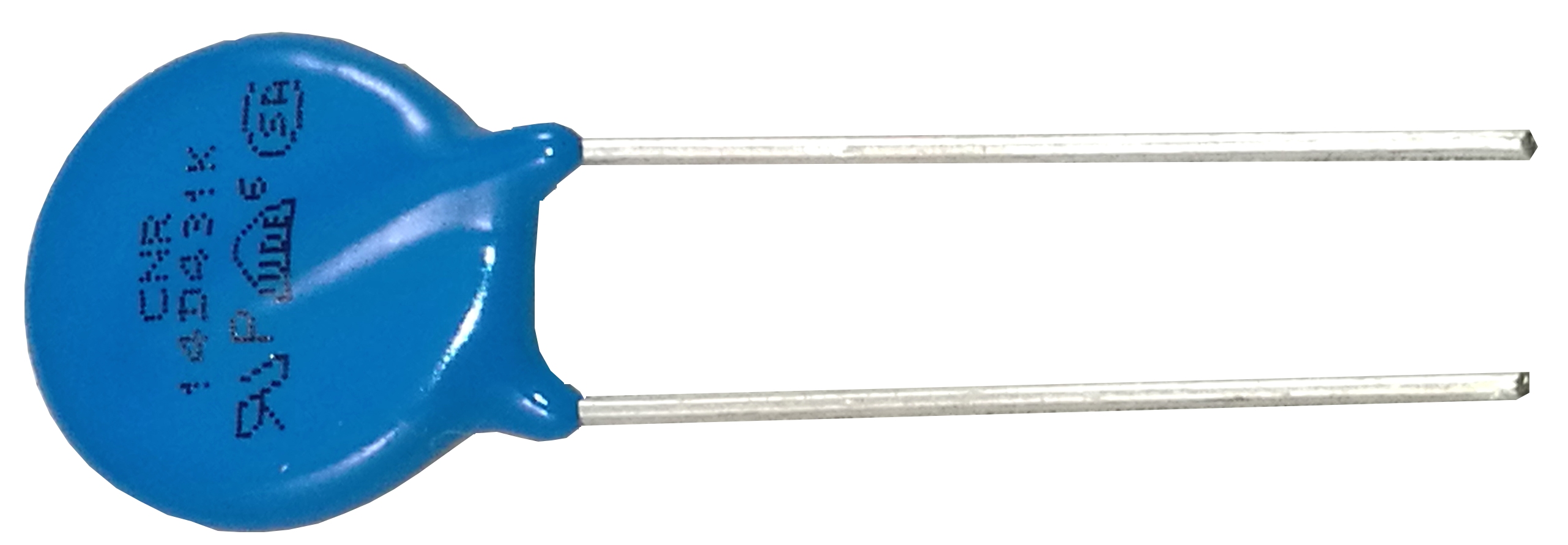

       14D431KBS (A-CA-C-00011)   * 4.-


          เป็น MOV ต่อกับหน้าสัมผัส RELAY ที่ใช้ไฟ AC 220V เพื่อป้องกันกอาร์คที่หน้าสัมผัส RELAY





       ดาวน์โหลด :: Downloads

            1. แคตาล็อก :: Catalog
            2. Files Download
            3.. ET-ESP32-RS485 Sheets [ 1 :: 2 :: 3 :: 4 :: 5 ]
            4.. rs485 reference TEXAS C
            5. คู่มือการใช้งาน ET-ESP32 RS485
            6. คู่มือการใช้งาน ET-ESP32-WROVER-V1
            7.. English Manual
            8.. การเลือกใช้ เสาอากาศ ภายใน หรือภายนอก โมดูล ESP32 WROVER-I



     * ราคาสินค้ายังไม่ได้รวมภาษีมูลค่าเพิ่ม
     * บริษัทขอสงวนสิทธิ์ในการเปลี่ยนแปลงรายละเอียดและราคาสินค้าโดยไม่แจ้งให้ทราบล่วงหน้า
     * ทาง อีทีที จะไม่มีการรับประกันสินค้า เฉพาะรุ่นนี้ถ้าไม่สามารถยอมรับเงื่อนไขนี้ กรุณาห้ามเปิดกล่องใช้งาน
และส่งกลับสินค้านี้ เพื่อรับเงินคืน
