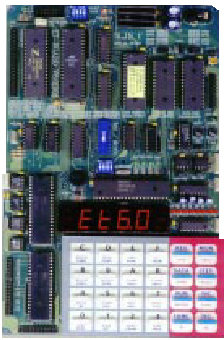

ET-BOARD V6.0 BOX DOUBLE CPU

. . . ET-BOARD V6.0 BOX DOUBLE CPU . . .                                                                      ราคา  3,990.-

     ET-BORD V6.0 BOX DOUBLE CPU     ...SINGLE BOARD ... หนึ่งเดียวของไทยที่พัฒนามาอย่างต่อเนื่องตลอดมานานนับสิบปี และในวันนี้บทสรุปในการศึกษา CPU ว่าควรจะเรียนรู้ระบบ CPU ตัวใหนดี CPU Z80 นั้นล้าหลังไปแล้วหรือยังหรือ MCS51 เรียนรู้ยากกว่ากันหรือไม่และตัวไหนดีกว่ากันวันนี้ ET-BOARD V6.0 ซิงเกิ้ลบอร์ด 2 ระบบ 2 CPU ในบอร์ดเดียวกันก็คือคำตอบของทั้งหมด ที่คุณต้องการ ET-BOARD V6.0 ...

 จะเห็นว่า ... บนพื้นฐานบอร์ดเดียวกันแต่คุณสามารถใช้ศึกษาได้ถึง 2 CPU ในบอร์ดเดียว พร้อมอุปกรณ์ I/O ประเภทต่างๆเช่น CHIP ASYNCRONOUS, CHIPA TO D,CHIP RTC , CHIP EEPROM มีอยู่พร้ อมบนบอร์ดให้ใช้ศึกษาเรียนรู้ ไม่ว่าจะคุณจะเป็นนักศึกษาหรือ อาจารย์ในสถาบันการศึกษา ที่ต้องการเรียนรู้ หรือสอนวิชาไมโครจะเห็นว่า ET-BOARD V6.0 BOX คุ้มค่าในการใช้งาน โดยอาจศึกษาการทำงานในแบบของ MICRO PROCESSOR Z80 ก่อนให้เข้าใจการต่อหน่วยความจำการต่อ PORT ต่างๆ ซึ่งเป็นพื้นฐานอันสำคัญในการเข้าใจระบบของเครื่องคอมพิวเตอร์จนเข้าใจดีแล้ว ต่อจากนั้นก็เปลี่ยนไปศึกษา CPU ในแบบ MICROCONTROLLER ให้เข้าใจมากยิ่งขึ้นทำให้ ตัวคุณหรือนักศึกษารู้กว้างและรู้ลึกในโลกของ CPU แบบต่างๆ ที่ไม่ใช้ว่าจะมี CPU เพียงเบอร์ เดียวที่ต้องรู้เท่านั้น ...



คุณสมบัติทางเทคนิค ET-BOARD V6.0 BOX

ชุดฝึก ET-BOARD V6.0 BOX ประกอบด้วย

1. ET-BOARD V6.0 BOX

2. สาย RS232 DB 9 PIN และ DB 25 PIN

3. แผ่น CD - ROM ตัวอย่างโปรแกรม และ SOFTWARE

4. คู่มือการใช้งานบอร์ด

5. คู่มือการทดลอง Z80 และ MCS51

6. ADAPTER 10 VDC 850 mA

7. กระเป๋าพลาสติกแบบแข็งอย่างดี 1 ใบ ใช้เก็บชุดฝึก



ลักษณะแผงฝึก เป็นแบบแผงเดี่ยว
CPU

Z-80 แบบ 8 บิท

MCS-51 เบอร์ AT89S8252

3 MODE การทำงาน

Z80 SINGLE BOARD MODE

MCS-51 SINGLE BOARD MODE

MCS BASIC-52 MODE

หน่วยแสดงผล

6 หลัก 7-SEGMENT DISPLAY พร้อม LED แสดงสถานะ FLAG 8 จุด LED USER 4 จุด LED INTERRUPT 2 จุด และ LED HALT 1 จุด

ROM 128 KBYTE FLASH MONITOR PROGRAM เบอร์ AT29C010
RAM

32 KBYTE เบอร์ 62256 พร้อม BATTERY BACKUP

CLOCK

Z80 RUN ความถี่ 4 MHz

MCS-51 RUN ความถี่ 11.0592 MHz

KEY BOARD

24 KEY SWITCH ใช้งานตัว KEY เป็นแบบ RUBBER

KEY

SWITCH SWITCH RESET & SWITCH INTERRUPT
DIP-SWITCH 4 POINT FOR SYSTEM , 4 POINT FOR USER
CONNECTOR

40 PIN-HEADER STRIP FOR Z80 BUS

34 PIN-HEADER STRIP FOR 8255 I/O PORT

20 PIN-HEADER STRIP FOR LCD (ใช้ได้ทั้งชนิดตัวอักษรและชนิดกราฟฟิก)

20 PIN-HEADER STRIP FOR PRINTER ใช้ต่อกับเครื่องพิมพ์

10 PIN-HEADER STRIP สามารถ DOWNLOAD ข้อมูลไปยัง CPU แบบ

FLASH AT89S8252 ภายนอกได้ใช้ในการทดสอบการทำงานแบบ SINGLE

CHIP

6 PIN CONNECTOR FOR RS422/485

4 PIN CONNECTOR FOR RS232 (2 ช่อง)

5 PIN CONNECTOR FOR A/D

USER PORT

 40 BIT I/O PORT

SERIAL PORT

SCN2681 (2 SERIAL)

RS232 2 ช่อง

RS422/485 1 ช่อง (OPTION)

EXPENSION SOCKET

ขยายหน่วยความจำ 32 KBYTE เลือกเป็น RAM เบอร์ 62256 หรือ

EPROM เบอร์ 27256 (OPTION)

EEPROM เบอร์ 93C46 หรือ 93C56 หรือ 93C66 (OPTION)

EEPROM เบอร์ 24C01-24C256 ชนิด I2C (OPTION)

RTC DS1307 (OPTION)

A TO D ขนาด 12 BIT 2 CH เบอร์ LTC1298 (OPTION)

WATCH DOG/POWER ON

 MAX 691

SPEAKER 0.5”
BATTERY 3 VOLT FOR BACKUP RAM & RTC
POWER SUPPLY 10 VDC 850 mA
PCB SIZE 6” x 9.75”

SOFT WARE

Z-80 MODE 32 FUNCTION ใช้งาน 120 SUBROUTINES SYSTEM CALL

ในแบบ REMOTE กับเครื่องคอมพิวเตอร์ PC ผ่านทาง PORT RS232

MCS-51 MODE 22 FUNCTION ใช้งาน 112 SUBROUTINES SYSTEM CALL

ในแบบ REMOTE กับเครื่องคอมพิวเตอร์ PC ผ่านทาง PORT RS232 และ

EMULATOR51 MODE

MCS BASIC/52 ใช้งาน RUN ภาษา BASIC52 ได้กับเครื่องคอมพิวเตอร์ PC

ผ่านทาง PORT RS232
