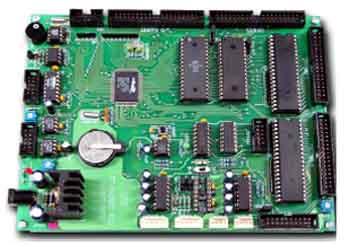

ET-RABBIT V1.0



. . . ET-RABBIT V1.0  . . .                                                            ราคา  2,690.-  ( ราคานี้ยังไม่รวมภาษีมูลค่าเพิ่ม )

     ET-RABBIT V1.0 ชุดบอร์ดพัฒนาใหม่จากทีมงาน อีทีที ในตระกูล RABBIT เบอร์ RABBIT2000 อันเป็น CPU ที่พัฒนาต่อมาจาก Z80 และ Z180 ที่สามารถพัฒนาระบบเขียนโปรแกรมได้ด้วย “ ภาษา C ” ( DYNAMIC C VER 7.20TSE ) ทำงานบน WINDOWS 95/98/NT/ME/2000/XP เขียนโปรแกรมแล้ว DOWNLOAD โปรแกรมที่เขียนเข้าไปยังหน่วยความจำ FLASH ทดสอบและนำไปใช้ งานจริงได้เลย

คุณสมบัติของ CPU RABBIT 2000

  • เป็น CPU ขนาด 8 BIT ตัวถังแบบ 100PIN PQFP

  • 40 BIT I/O LINE, ต่อหน่วยความจำได้ 1 Mbyte

  • 4 CH 8 BIT TIMERS และ 2 CH 10 BIT TIMERS

  • ใช้งานได้ที่แรงดัน 2.7V ถึง 5V, RUN CLOCK ได้ถึง 30MHz
  • 4 CH SERIAL PORT, สามารต่อหน่วยความจำต่างๆ ได้โดยตรงจาก CPU

คุณสมบัติของบอร์ด ET-RABBIT 2000

  • ET-RABBIT V1.0 ใช้ CPU ของ RABBIT SEMICONDUCTOR รุ่น RABBIT 2000 ขนาด 100 PIN ทำงานที่แรงดัน 2.7V ถึง 5VDC

  • MAIN OSCILLATOR 11.059MHz RUN AT 22.1MHz และ 32.768KHz เป็น BACK UP CLOCK

  • หน่วยความจำโปรแกรม FLASH MEMORY 128 Kbyte (AT29C010) ON BOARD

  • หน่วยความจำ RAM ขนาด 128 Kbyte (628128) สามารถขยายได้เป็นขนาด 512 Kbyte พร้อม BATTERY BACK UP และ IC DS1210 ON BOARD

  • 40 PIN BUS I/O RABBIT PORT A, PORT B

  • 40 PIN Z80 BUS ใช้ต่อกับอุปกรณ์ต่างๆ ของทาง อีทีที ขยายได้

  • 48 PIN I/O PORT 8255 ON BOARD มี IC 8255 ให้ 2 ตัว พร้อมขั้ว 34 PIN ET-BUS I/O 2 ชุด

  • A TO D ขนาด 12 BIT 4 CH (OPTION ADS7841) 10 PIN ET BUS

  • D TO A ขนาด 10 BIT 4 CH (OPTION LTC1661 x 2) 10 PIN ET BUS

  • RTC เบอร์ DS1307 ติดต่อแบบ I2C (OPTION)

  • 24XX EEPROM ขนาด 4 - 64Kbyte (OPTION)

  • ON BOARD MINI SPEAKER

  • 20 PIN LCD ET BUS ใช้ได้กับ LCD ได้ทั้งแบบ CHARACTER และแบบ GRAPHIC LCD

  • 10 PIN ต่อขยาย KEYBOARD 4 x 4

  • 4 CH SERIAL PORT PORT A RS232, PORT B RS232, PORT C RS232, PORT D RS422/485

  • 7805 POWER SUPPLY ON BOARD   ขนาดบอร์ด 14 x 18 CM

  • สามารถพัฒนาบอร์ดได้ด้วยภาษา C ( DYNAMIC C ) ที่มีพร้อมให้ในชุดที่เขียนบนคอมพิวเตอร์ PC เข้ามายังบอร์ดในส่วนของ FLASH MEMORY ทาง PORT RS232, พร้อมตัวอย่างโปรแกรม

  • ชุด ET-RABBIT V1.0 ประกอบด้วย BOARD ET-RABBIT V1.0, CD-ROM พร้อมโปรแกรม ภาษา C และคู่มือบอร์ด, สาย DOWNLOAD ET-RABBIT, DATA SHEET




สามารถพัฒนาระบบเขียนโปรแกรมได้ด้วย

“ ภาษา C ” ( DYNAMIC C VER 7.20TSE )

ทำงานบน WINDOWS ทำการเขียนโปรแกรม

Editing, Compiling, Linking, Loading, Debugging

ทำการ Download โปรแกรมจากเครื่อง PC ผ่านทาง

Port RS232 เข้าไปยังตัวบอร์ดในส่วนหน่วยความจำ

Flash สามารถทดสอบ RUN, ทำ Single Stepping

ตั้ง Break Point ทดสอบแล้วเสร็จก็นำไปใช้งานได้

เลย
