ET-HARDWARE KIT : ET-HARDWARE KIT V1

ET-HARDWARE KIT V1 ... ชุดอุปกรณ์ต่อทดลองสำหรับนักประดิษฐ์รุ่นใหม่ เพื่อใช้ในการศึกษาเรียนรู้ทางด้านไมโครคอนโทรลเลอร์ ไม่ว่าจะเป็น CPU ในตระกูล MCS51,PIC, AVR,68HC ของ MOTOROLA,BASIC STAMP ให้คุณได้ทดลองออกแบบ และต่อวงจรทดลองในการเขียนโปรแกรมควบคุมอุปกรณ์อิเล็คทรอนิคส์พื้นฐานต่างๆ โดยใช้ PROJECT BOARD ในการต่อทดลอง โดยในชุด ET-HARDWARE KIT V1 จะประกอบไปด้วยอุปกรณ์ต่างๆ เช่น R,C,LED,7-SEGMENT,SWITCH,STEPPING MOTOR, SPEAKER พร้อมคู่มือแสดงรายละเอียดของอุปกรณ์ต่างๆ บรรจุในกล่องพลาสติค โดยจัดแบ่งเป็นช่องแต่ละอุปกรณ์ ทำให้สะดวกและง่ายต่อการใช้งาน ... ช่วยให้เข้าใจถึงการทำงานของ CPU ตระกูลต่างๆ ได้อย่างมีประสิทธิภาพ ...

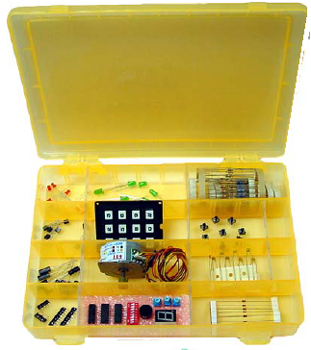

ชุด ET-HARDWARE KIT V1 ประกอบด้วย ...

R 1/4W 5 % 560 W 20 ตัว
R 1/4W 5 % 10 KW 20 ตัว
R 1/4W 5 % 1 KW 20 ตัว
R 1/4W 5 % 4.7 KW 20 ตัว
R 1/4W 5 % 2 KW 20 ตัว
LED 3 mm. สีแดง 10 ตัว
LED 5 mm. สีเขียว 10 ตัว
DIP SW 8 จุด 1 ตัว
TACT SW DTS 63K 8 ตัว
LED 7-SEGMENT(TOS5161AE) 1 ตัว
KEY SW โทรศัพท์(A-SW-K-00018) 1 ตัว
IC ULN2003 1 ตัว
IC 74LS04 1 ตัว

IC 74HC595 1 ตัว
STEPPING MOTOR 1 ตัว
VR 10K 4 ตัว
C 0.1 uF MULTILAYER 8 ตัว
C 10 uF 16V ELECTROLYTIC 8 ตัว
ลำโพงเล็ก 1 ตัว
DIODE 1N4148 8 ตัว
R PACK 10K 9 ขา 4 ตัว
R PACK 4.7K 5 ขา 4 ตัว
TRANSISTOR BC547 4 ตัว
TRANSISTOR BC557 4 ตัว
คู่มือแสดงรายละเอียดและลักษณะของอุปกรณ์ในชุดทดลอง ET-HARDWARE KIT V1

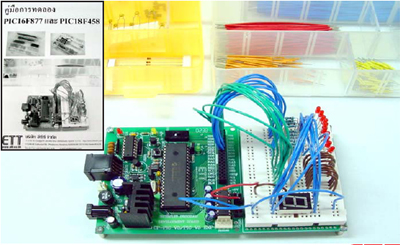

นอกจากนี้ทาง อีทีที ได้จัดทำหนังสือคู่มือการทดลอง CPU ตระกูล PIC ที่ใช้ทดลองกับชุด ET-HARDWARE KIT V1 ชื่อ ”หนังสือคู่มือการทดลอง PIC16F877 และ PIC18F458” ... ในส่วนของ CPU ตระกูลอื่นๆ เช่น MCS51,BASIC STAMP ... ก็จะมีหนังสือคู่มือการทดลองที่ใช้กับชุด ET-HARDWARE KIT V1 เช่นกัน ...

ปรับปรุงเมื่อวันที่ ๘ ม.ค. ๒๕๔๖


ชุด BOARD CONTROL ของ ETT ที่สามารถใช้ทดลองกับชุด ET-HARDWARE KIT V1 .....

CP-SPI/RD2 V1 EXP / CP-SPI/S8252 V1 EXP	CP-BS2P40	ET-JWBOX 300
