ET -LAB3A V6.0

. . . ET-LAB3A V6.0 . . .                                        ราคา  11,500.-

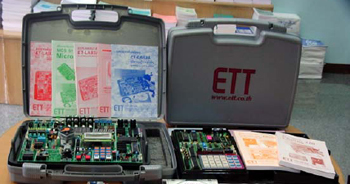

 ชุดทดลอง ET - LAB3A V6.0 .... เป็นชุดฝึกที่สามารถทำการทดลองศึกษาเรียนรู้ทางด้านไมโครโปรเซสเซอร์ ตระกูล Z80 และ ไมโครคอนโทรลเลอร์ ตระกูล MCS-51 ได้อย่างครบถ้วนสมบูรณ์ ในชุดเดียวโดยจะเป็นการนำเอา CPU ของ ET-BOARD V6.0 ซึ่งประกอบด้วย CPU 2 ตระกูล คือ Z80 และ MCS-51 ไปควบคุมการทำงานของอุปกรณ์อินพุทและเอาท์พุทแบบต่างๆ ที่อยู่ บนบอร์ด ET-LAB3A โดยผ่านทาง PORT8255  ซึ่งจะประกอบไปด้วยการทดลอง เช่น การเขียนโปรแกรมควบคุม LED , 7- SEGMENT , DOT MATRIX LCD ,SSRAC (SOLID STATE RELAY) , DOT MATRIX LED DISPLAY , MATRIX KEYBOARD & SWITCH , DC MOTOR , STEPPING MOTOR ฯลฯ ทำให้ เข้าใจถึงโครงสร้างการทำงานของ CPU และอุปกรณ์แบบต่างๆ ซึ่งสามารถนำไปประยุกต์ออกแบบใช้ในงานแบบต่างๆ ได้อย่างมีประสิทธิภาพ ...

 บนบอร์ดทดลอง ... ET-LAB3A ยังมี CPU ตระกูล MCS-51เบอร์ P89C51RD2 ของบริษัท PHILIPS เป็น CPU ขนาดหน่วยความจำภายใน 64 KBYTE แบบ FLASH สามารถทำการ DOWNLOAD โปรแกรมที่เขียนขึ้นบนคอมพิวเตอร์ PC จาก PORT RS232 เข้าในตัวของ CPU P89C51RD2 ได้โดยตรง ด้วยโปรแกรม DOWNLOAD ของทาง อีทีที ที่เขียนขึ้น ไม่จำเป็นต้องมากด SW หรือปรับ SW ไปมาในการ DOWNLOAD ให้เสียเวลาการทดลอง โปรแกรมใช้งานได้กับ OS WIN9X, ME, XP, 2000

 นอกจากนี้ ... บอร์ดทดลอง ET-LAB3A สามารถต่อเชื่อมกับ คอมพิวเตอร์ PC เพื่อศึกษาการเขียนโปรแกรมควบคุมจากคอมพิวเตอร์ PC โดยใช้การต่อผ่านทาง PRINTER PORT DB 25 PIN ของคอมพิวเตอร์ มายังบอร์ด โดยใช้การควบคุมมายัง IC PORT 8255 ซึ่งเป็น PORT INPUT/OUTPUT ขนาด 8 BIT มาต่อทดลองกับอุปกรณ์ต่างๆ บนบอร์ด

ชุดทดลอง ET - LAB3A V6.0 เป็นการนำเอา CPU ของ ET-BOARD V6.0 ซึ่งประกอบด้วย CPU 2 ตระกูล คือ Z80 และ MCS-51 ไปควบคุมการทำงานของอุปกรณ์อินพุทและเอาท์พุทแบบต่างๆ ที่อยู่บนบอร์ด ET-LAB3A โดยผ่านทาง PORT8255 ...
ชุดทดลอง LED & 7-SEGMENT  ชุดทดลอง DOT MATRIX LED DISPLAY  ชุดทดลอง LCD DISPLAY DISPLAY  ชุดทดลอง STEPPING MOTOR  ชุดทดลอง DC MOTOR พร้อมวงจรส่วน OPTO INPUT SENSOR
ชุดทดลอง DAC แบบ R-2R ชุดทดลอง KYBOARD & DIP SW  ชุดทดลอง DC - IN  ชุดทดลอง I2C BUS   ชุดทดลอง ADC (SPI) ชุดทดลอง 1-WIRE

มีชุดทดลอง SSR (SOLID STATE RELAY) โดยใช้  OPTO ISOLATION แบบ ZERO CROSSING ในการทำงานร่วมกับ TRIAC เป็นขนาด 4 ช่อง สัญญาณ แบบ  220 VAC ...



บอร์ดทดลอง ET-LAB3A สามารถต่อเชื่อมกับคอมพิวเตอร์ PC เพื่อศึกษาการเขียนโปรแกรมควบคุมจากคอมพิวเตอร์ PC



บอร์ดทดลอง ET-LAB3A มี CPU ตระกูล MCS-51 เบอร์ P89C51RD2 ขนาดหน่วยความจำภายใน 64KBYTE แบบ FLASH







คุณสมบัติทางเทคนิคชุดทดลอง ET- LAB3A V6.0
คุณสมบัติทางเทคนิค ET-BOARD V6.0   คุณสมบัติทางเทคนิคบอร์ด ET-LAB3A
  • CPU ที่ใช้บนบอร์ด มี 2 CPU คือ CPU Z80 และ CPU ตระกูล MCS 51 เบอร์ AT89S8252

  • 24 KEY SW ใช้งานโดยใช้ตัว KEY เป็นแบบ RUBBER KEY

  • หน่วยแสดงผลเป็นแบบ 6 DIGIT 7-SEGMENT DISPLAY พร้อม LED FLAG 8 จุด และ LED USER 4 จุด

  • CPU เบอร์ Z80A RUN ความถี่ 4 MHZ และ CPU ในตระกูล MCS51 เบอร์ AT89S8252 RUN ความถี่ 11.059 MHZ MEMORY ภายใน CPU เป็นแบบ FLASH 8K BYTE พร้อมหน่วยความจำภายใน แบบ EEPROM 2KBYTE เป็น DATA ภายในตัว CPU AT89S8252

  • 128 KBYTES FLASH MONITOR PROGRAM

  • โหมดการทำงาน 3 โหมด

                  1. Z80 SINGLE BOARD MODE

                  2. MCS51 SINGLE BOARD MODE

                  3. MCS BASIC 52 MODE

  • 32KBYTE RAM เบอร์ 62256 พร้อม BATTERY BACKUP ON BOARD 3 VOLT มีให้ในบอร์ด

  • WATCH DOG และวงจร POWER ON RESET ใช้ IC เบอร์ MAX 691

  • 3 SERIAL PORT ใช้งาน (IC SCN2681) เป็นแบบ RS232 (MAX232) 2 ช่อง , RS422/485 เบอร์ 75176 (OPTION) 1 ช่อง

  • PRINTER PORT 20 PIN ต่อกับเครื่องพิมพ์แบบขนาน

  • 40 BIT I/O PORT (8255 24BIT,SCN2681 8BIT,AT89S8252 P1 8BIT)

  • 20 PIN LCD PORT ใช้ได้กับ LCD แบบ TEXT และ GRAPHIC

  • 10 PIN ET FLASH TECHNOLOGY สามารถต่อใช้งาน DOWNLOAD ข้อมูลไปยัง CPU แบบ FLASH AT89S8252 ภายนอกได้ใช้ในการทดสอบการทำงานแบบ SINGLE CHIP

  • RTC DS1307 (OPTION), 93C46, 56&66 (OPTION), 24C01-24C256 (OPTION)

  • A TO D ขนาด 12 BIT 2 ช่องเบอร์ LTC1298 (OPTION)

  • โปรแกรมใช้งานบนบอร์ด

- Z80 MODE 32 FUNCTION ใช้งาน 120 SUBROUTINES SYSTEM CALLในแบบ

  REMOTE กับเครื่อง PC ผ่านทาง PORT RS232

- MCS51MODE 22 FUNCTION ใช้งาน 112 SUBROUTINES SYSTEM CALL การทำงานใน

แบบ REMOTE กับเครื่อง PC ผ่านทาง PORT RS232

- MCS BASIC/52 ใช้งาน RUN ภาษา BASIC52 ได้กับเครื่อง PC ผ่านทาง PORT RS232

  • ทำขึ้นด้วย PCB แบบ PLATED - TROUGH HOLES ใช้ CONNECTER แบบมีขา LOCK

  • ใช้ CPU เบอร์ P89C51RD2 หน่วยความจำภายใน 64 KBYTE INTERNAL

  • FLASH, 1 KBYTE INTERNAL RAM, RUN X’TAL 18.432 MHZ

  • มีชุดทดลอง LED DISPLAY ขนาด 8 จุด

  • มีชุดทดลอง LED 7 SEGMENT จำนวน 4 หลัก

  • มีชุดทดลอง INPUT ใช้ในแบบ DIP–SWITCH 4 จุดทดสอบ

  • มีชุดทดลอง SCAN KEYBOARD ใช้ INPUT KEYBOARD ขนาด 4 x 3

  • มีชุดทดลอง LCD DISPLAY DOTMATRIX แบบ CHARACTER TYPE แบบขนาด 16 ตัวอักษร 2 บรรทัด

  • มีชุดทดลอง SCAN DOT MATRIX DISPLAY LED ขนาด 15 x 7 DOT

  • มีชุดทดลอง UNIPOLAR STEPPING MOTOR แบบ 4 ขด พร้อมเข็มทดอบการหมุนของตัว STEPPING MOTOR

  • มีชุดทดลอง RELAY OUTPUT PORT และ SOUND SPEAKER

  • มีชุดทดลอง D TO A ขนาด 8 BIT แบบ R - 2R

  • มีชุดทดลอง DC MOTOR พร้อมวงจรส่วน OPTO INPUT SENSOR แบบ 2 ช่องสัญญาณใช้ในการทดลองและทดสอบทิศทางการหมุนและทดสอบความเร็วของ DC MOTOR

  • A TO D ขนาด 8 BIT 2 ช่อง เบอร์ ADC0832 พร้อมชุดการทดลอง

                 - LDR 1 ช่องใช้วัดการเปลี่ยนแปลงของแสง

                 - THERMISTER ความต้านทานเปลี่ยนตามอุณหภูมิ 1 ช่อง

  • มีชุดทดลองระบบ BUS แบบ I2C มีอุปกรณ์การทดสอบ

                - EEPROM หน่วยความจำขนาด 2 KBYTE ใช้ IC 24C16

                - RTC ใช้ IC DS1307 พร้อม BATTERY

                - INPUT PORT และ OUTPUT PORT แบบ I2Cใช้ IC PCF8574

ขนาด 8 BIT

                - A TO D ขนาด 4 ช่อง และ D TO A ขนาด 1 ช่อง แบบ I2C ใช้

IC PCF8591 พร้อมวงจรทดสอบการทำงาน

  • ระบบการต่อสายแบบ 1–WIRE หรือ IBUTTON เป็นระบบการต่อสายเข้ากับอุปกรณ์แบบใช้สายเส้นเดียว ชุดอุปกรณ์ใช้ทดลอง

             - DS1990A เป็นอุปกรณ์กำหนด SERIAL NUMBER

                - วงจรตรวจวัดอุณหภูมิ เป็นตัววัดอุณหภูมิแบบ 3 ขา ชนิด

1–WIRE มีส่วนเพิ่มเติมอุปกรณ์ RAM แบบ 1–WIRE (OPTION)

  • มีชุดทดลอง SSR (SOLID STATE RELAY) โดยใช้ OPTO ISOLATION แบบ ZERO CROSSING ในการทำงานร่วมกับ TRIAC เป็นขนาด 4 ช่องสัญญาณ แบบ 220 VAC

  • มีชุดทดลอง DC INPUT วงจรรับสัญญาณ INPUT เป็นแบบ OPTO ISOLATION ขนาด 4 ช่องสัญญาณ เลือกระดับสัญญาณ INPUT ได้ 5 VOLT หรือ 24 VDC ได้ 4 ช่องสัญญาณ

  •  มีชุดสัญญาณ CLOCK ใช้ทดสอบศึกษาระบบ INTERRUPT , TIMER , COUNTER ของตัว CPU MCS51 เป็นวงจรกำเนิดสัญญาณ 2 ชุด ปรับความถี่สัญญาณได้ พร้อม SWITCH กดทดสอบ

ชุดทดลอง ET-LAB3A V6.0 ประกอบด้วย
  • สายต่อทดลองประกอบด้วย สายแพร์ 14 PIN 3 เส้น และ 34 PIN 1 เส้น

  • แผ่น CD-ROM โปรแกรม และ ตัวอย่างทดลอง,สายต่อ 25 PIN DB หัวท้าย

  • สาย RS232 แบบ 9 PIN และแบบ 25 PIN

  • คู่มือ DATA SHEET P89C51RD2 1 เล่ม

  • คู่มือภาษา C MICRO-C51 1 เล่ม

  • คู่มือการใช้งานและทดลอง ET-LAB3A 3 เล่ม

  • คู่มือการใช้งาน ET-BOARD V6.0 2 เล่ม

  • คู่มือการทดลอง ET-BOARD V6.0 กับ ET-LAB3A 2 เล่ม

  • ADAPTER POWER SUPPLY 12 VDC 1.5 A และ 10 VDC 850 mA

  • กระเป๋า ET BOX1 สำหรับใส่ชุดทดลอง 2 ใบ
